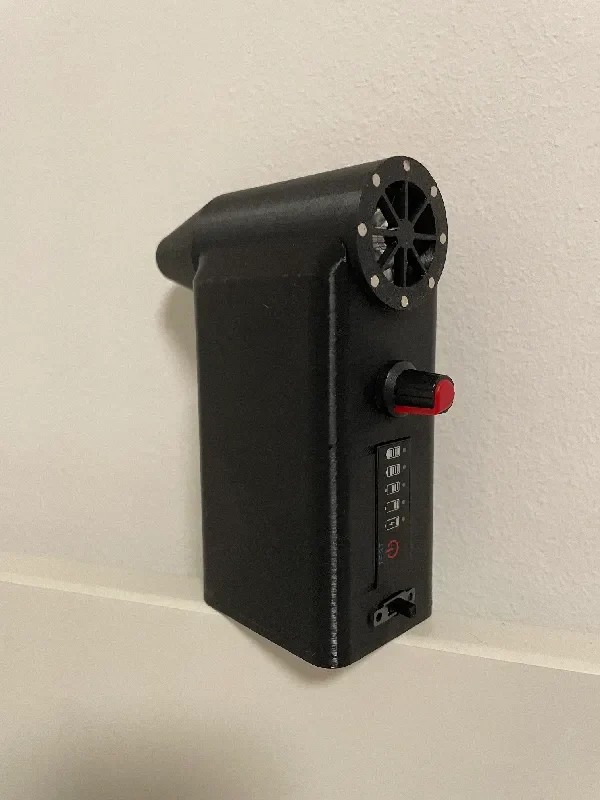

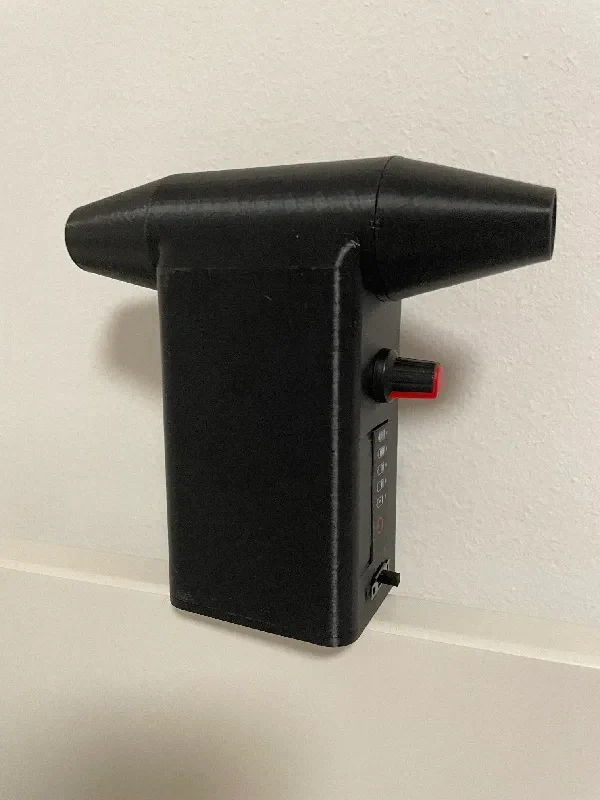

Карманный турбореактивный вентилятор DIY........
Этот компактный и мощный вентилятор я собрал из электронных компонентов с AliExpress.
Важно: Этот проект предназначен только для пользователей, имеющих опыт работы с электроникой, пайкой и обращением с аккумуляторами. Я не несу ответственности за любой ущерб или травмы.
Установка оптимизирована для батарей LiPo 4S, но также могут работать 2S, 3S или даже 5S/6S (непроверено). По моему опыту, 4S обеспечивает наилучшую производительно��ть.

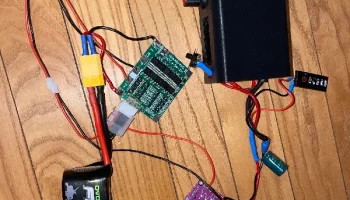

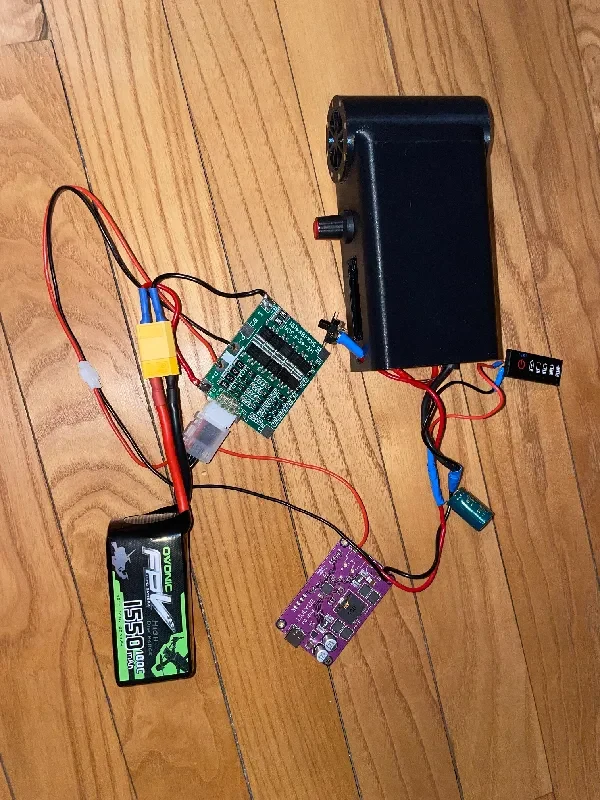

Используемые компоненты
Батарея
Рекомендую аккумулятор Ovonic 4S 1550mAh RC — надежно работает под нагрузкой.
Сначала я пробовал элементы 18650, но под нагрузкой напряжение падало слишком быстро.
ESC (электронный регулятор скорости)
Используйте ESC со встроенным BEC — это позволяет питать Arduino и обеспечивает более стабильное управление.
Я использовал ESC на 30 А для 2-4S, но и 20 А должно быть достаточно.
Реактивный вентилятор
Я использовал эту модель:
https://de.aliexpress.com/item/1005006433888205.html

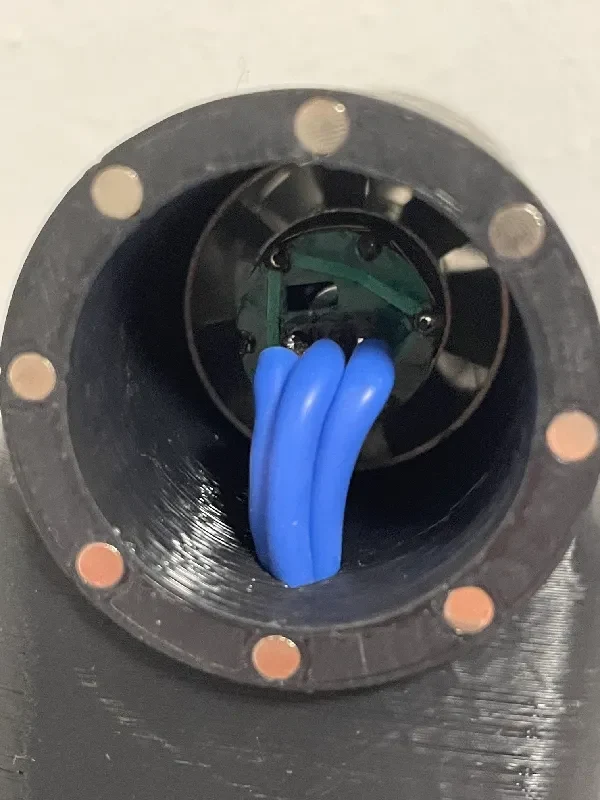

Я отпаял встроенную плату и подключил ESC напрямую к трем проводам двигателя.
BMS (система управления аккумулятором)
Выбирайте BMS с балансирующим портом — это упрощает интеграцию аккумулятора и обеспечивает лучшее состояние элементов.
Модель на 20А с балансировкой работает нормально.
Зарядная плата

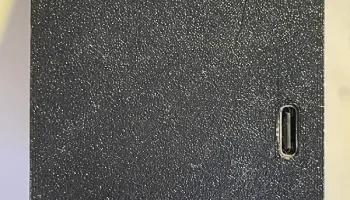

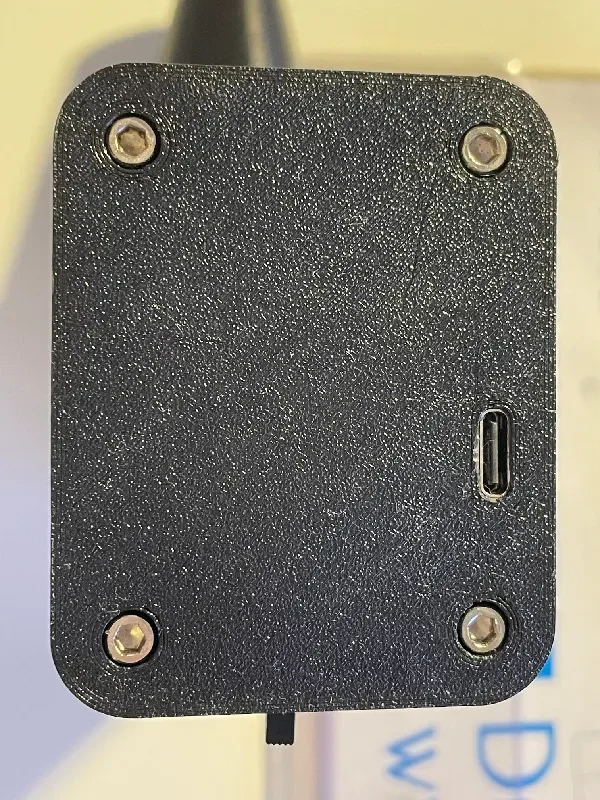

Я использовал двунаправленную плату USB-C:
https://de.aliexpress.com/item/1005008543963830.html
Он работает надежно и даже может питать вентилятор напрямую через USB-C, что полезно, когда емкости аккумулятора недостаточно.
Примечание. Он заряжает слишком большой ток для маленьких батарей — я работаю над лучшим решением.
Чтобы уменьшить ток зарядки и защитить батарею, я в настоящее время использую блок питания USB-C мощностью 30 Вт, что приводит к снижению силы тока зарядки.
Для экономии места при установке я также снял с платы нижний конденсатор и припаял снаружи к проводам конденсатор большей емкости.
Другие части
Переключатель включения/выключения
потенциометр
Магнит 3×1 мм
Винты M3 и термофиксирующие вставки M3

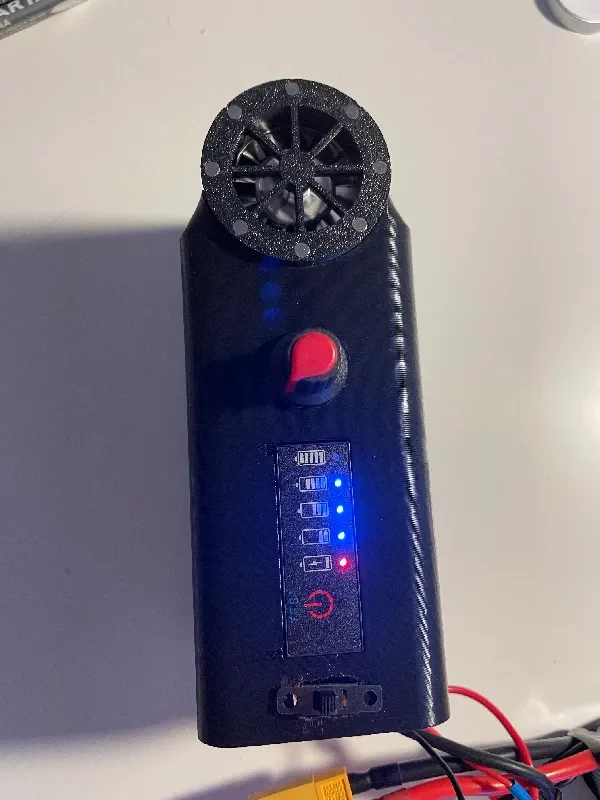

Модуль индикатора питания:
https://de.aliexpress.com/item/1005005727166588.html
Ардуино Нано
Код Arduino (базовое управление ESC)
Это текущий код. Вскоре появится версия со светодиодным управлением RGB.
// Простое управление ESC с помощью входа потенциометра
интервал выхода = 2;
инт поти = A7;
интервал escValue = 0;
интервал задержки = 2;
недействительная настройка() {
pinMode (esc, ВЫХОД);
}
недействительный цикл() {
escValue = AnalogRead(poty) + 1000; // Чтение значения потенциометра
задержка = 3000 — escValue; // Вычисление времени отключения для ШИМ
digitalWrite(esc, ВЫСОКИЙ);
задержкамикросекунды (escValue);
digitalWrite(esc, LOW);
задержкамикросекунды (задержка);
}
Примечания к адаптеру

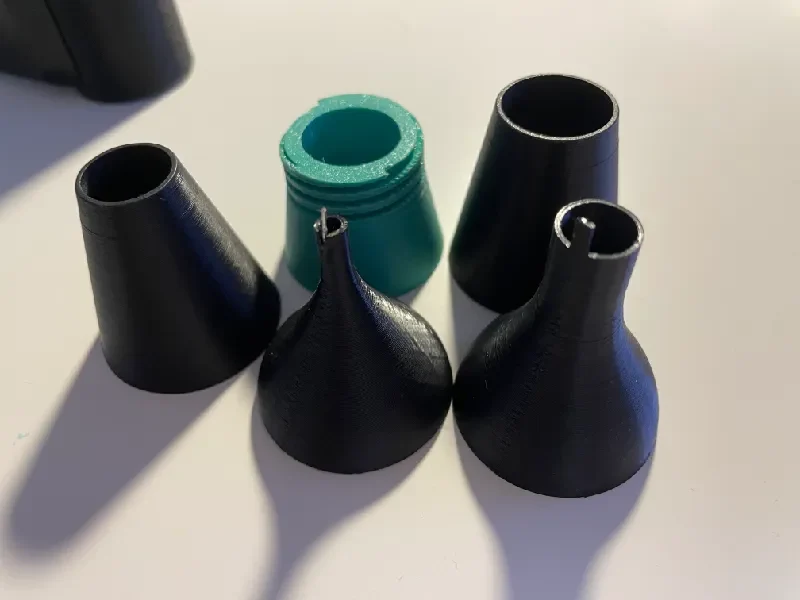

Я также разработал адаптеры для надувания пляжных мячей и надувных матрасов.
Однако использовать их немного сложно, поскольку вставленный шип должен прижимать клапан с правильной стороны, чтобы обеспечить поток воздуха.
Для адаптера для пляжного мяча дополнительно необходимо впл��вить в наконечник насадки небольшой провод, как на картинке, с помощью паяльника. Это создает внутренний шип, необходимый для открытия клапана.
В будущем я планирую разработать упрощенную версию этих адаптеров, чтобы сделать их проще и удобнее для пользователя.
Обратная связь
Я очень рад видеть ремиксы или ваши собственные версии этой сборки — они помогают мне дальше улучшать собственный дизайн.
Не стесняйтесь делиться своими идеями или изменениями в комментариях.
