Инструмент настраиваемой формы диска (Dremel)........

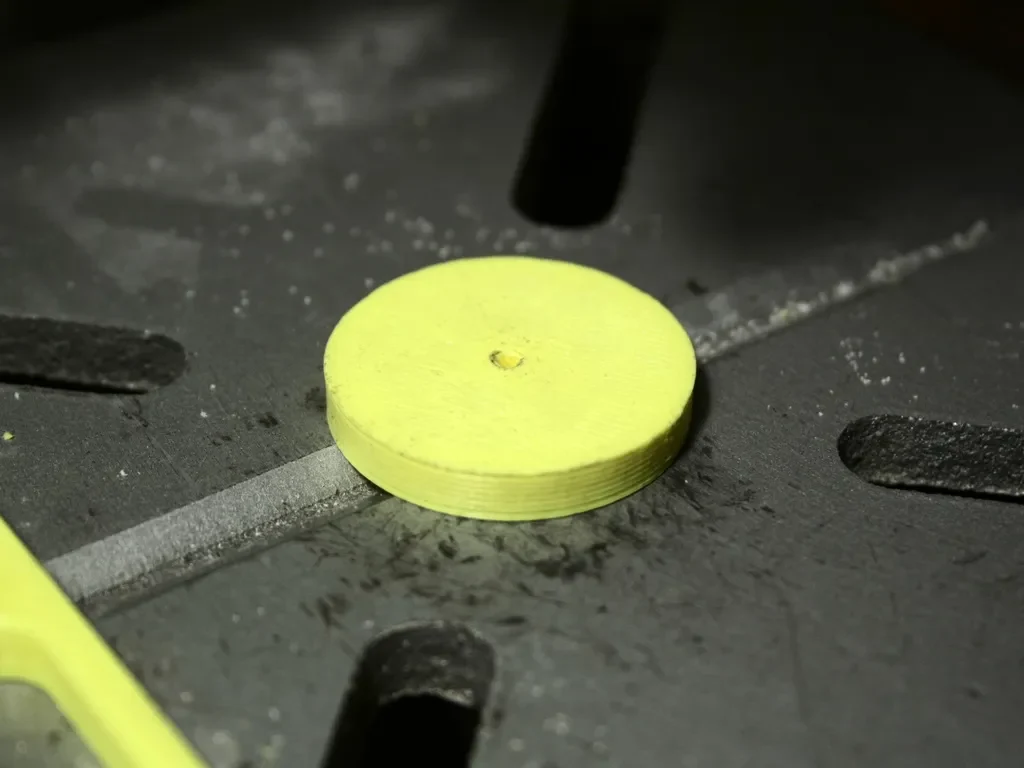

Я разработал его как простой помощник для моей подставки для сверлильного станка Dremel, позволяющий формовать диски из квадратной заготовки.

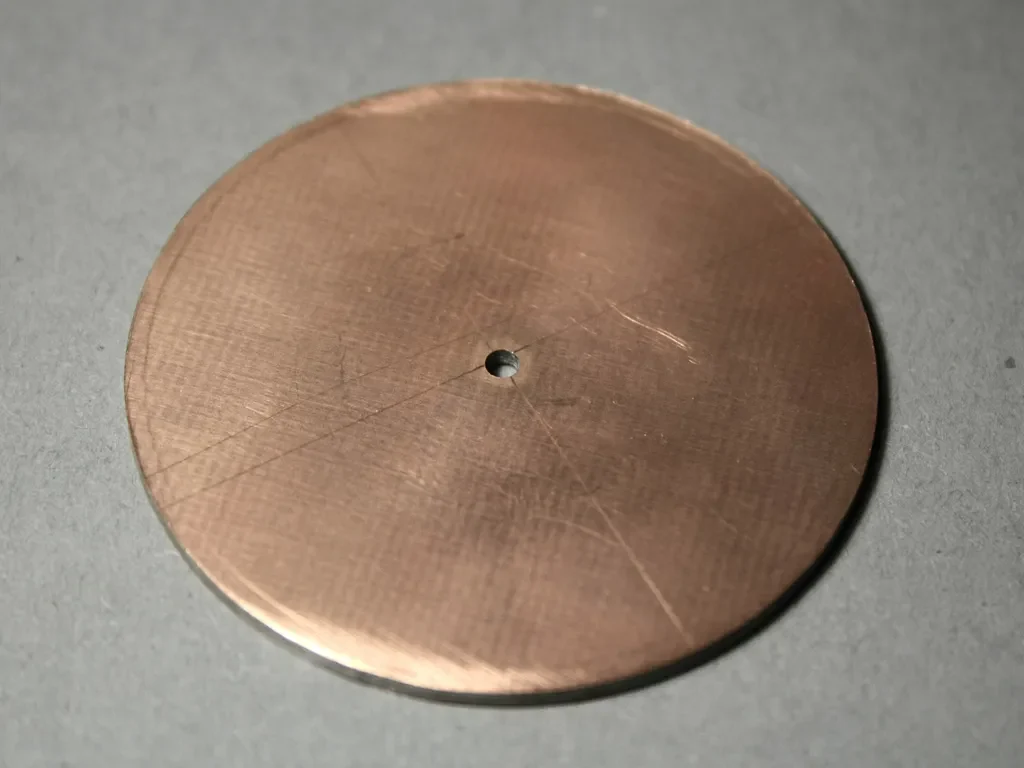

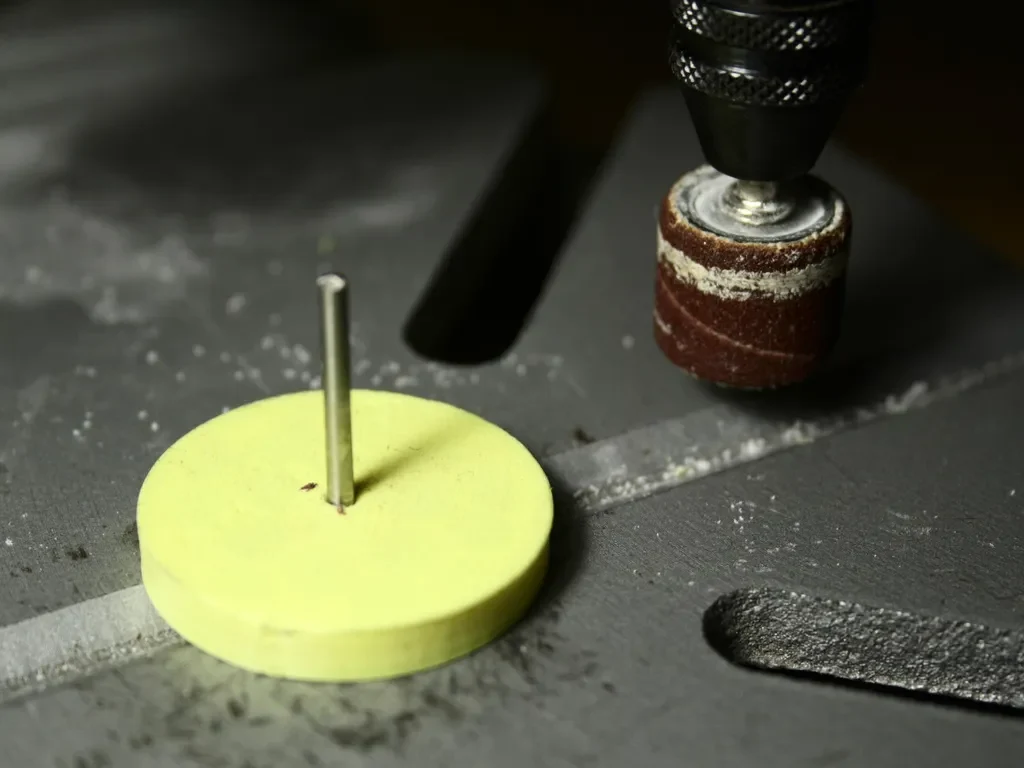

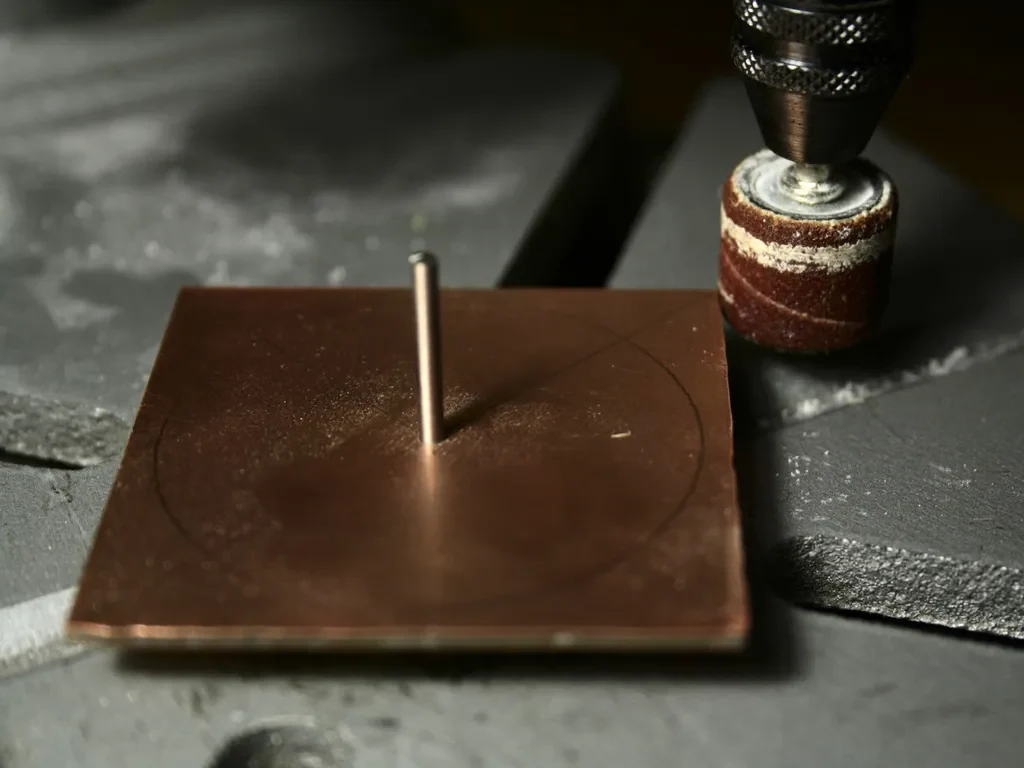

Возьмите заготовку, из которой вы хотите сделать диск, и отметьте центр и радиус. Просверлите отверстие в центре и прикрепите его к заглушке. Я использую дрель, которой просверливал здесь отверстие, но вы можете использовать что угодно, подходящее для обоих отверстий.

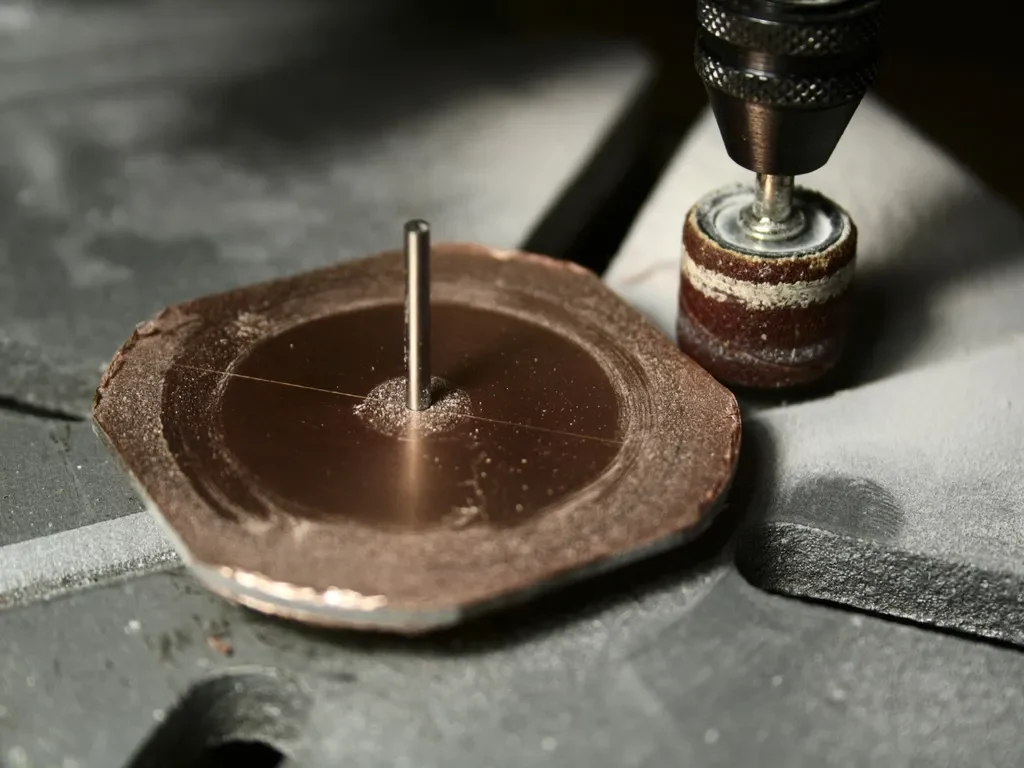

Отрегулир��йте вращающийся инструмент так, чтобы он едва касался углов. Вращайте материал, перемещайте ротор дальше к материалу. Повторяйте этот шаг до тех пор, пока не получите выбранный вами радиус. Возможно, вам придется немного втолкнуть вращающийся инструмент в материал, когда он станет круглым, но еще не достиг нужного диаметра.

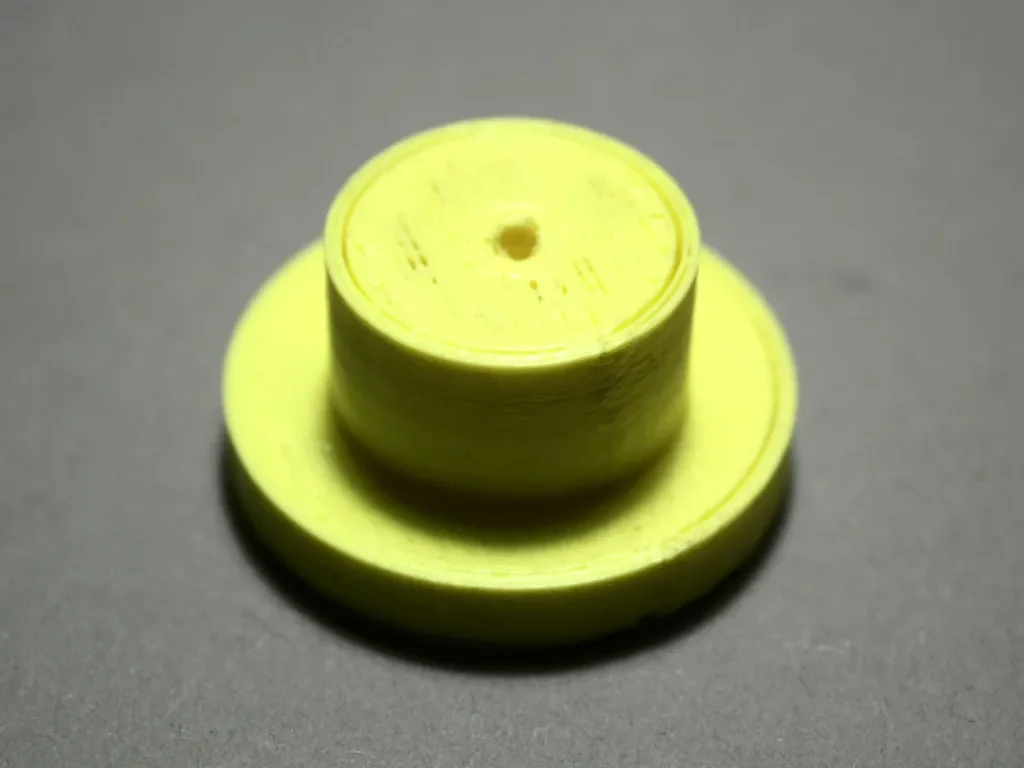

Настройщик позволяет настроить размер внутреннего отверстия, диаметр заглушки и опоры сверху, а также высоту того и другого.

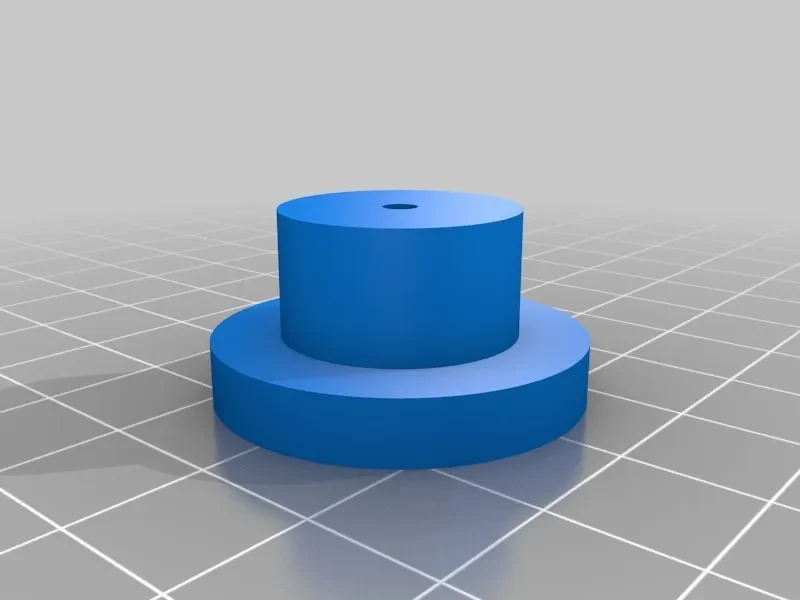

Прикрепленный файл STL представляет собой экспорт конфигурации по умолчанию, и в его центре должно поместиться сверло диаметром 2 мм.
По сути, это ремикс и упрощение одного из моих ранних проектов, хотя предыдущий также позволяет вырезать отверстия, чего нет в этом.
Настройки печати
Принтер:
ТЕВО Тарантул
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2
Заполнение:
20%
Примечания:
Печать менее чем за 10 минут!
Напечатано на моем [3D-принтере TEVO Tarantula] (https://goo.gl/CiBYny) — отличном принтере по очень низкой ц��не!
