Прокладка уплотнения переднего распредвала Volvo (9995719..

Общий

Запрессовка уплотнений распределительного вала может быть сложной задачей, и если они не будут вдавлены на нужную глубину или вдавлены криво, они дадут течь. Раньше Volvo производила специальный инструмент (9995719 или 999 5719), но его трудно достать, а если и можно, то очень дорого.

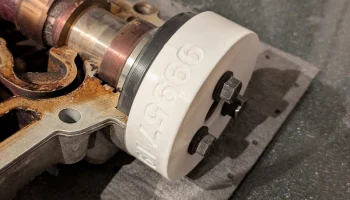

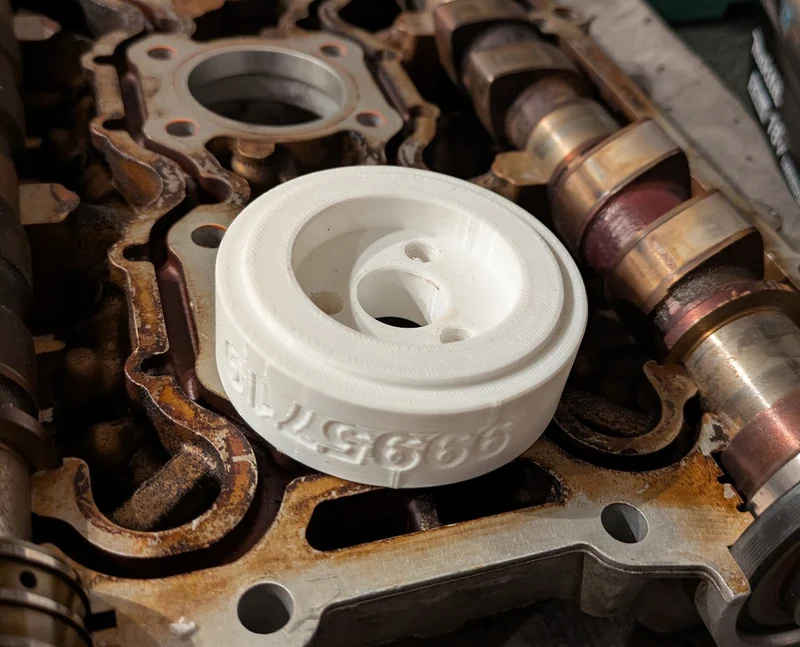

Я провел измерения на самой головке блока цилиндров, чтобы перепроектировать размеры инструмента, поскольку у меня его тоже не было. Этот инструмент вдавит уплотнение кулачка на нужную глубину и обеспечит его прямую посадку.

Версии средства установки

Заподлицо: Уплотнение должно быть установлено заподлицо с корпусом в соответствии с официальными инструкциями. Это достигается с помощью этого варианта

+1 мм: Если на кулачке имеется чрезмерная канавка износа, можно вбить уплотнение немного глубже. Официального разрешения на это в руководстве нет!

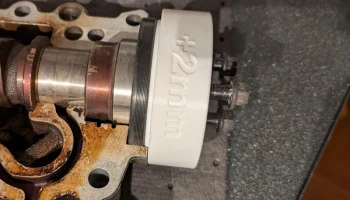

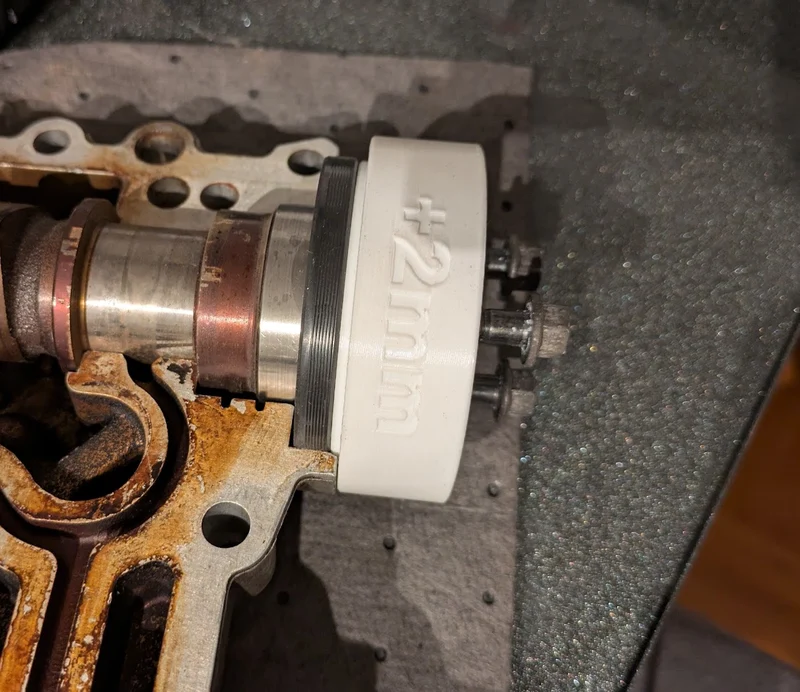

+2 мм: Еще глубже, чем версия +1 мм.

Настройки печати

Я использовал PLA, возможно, подойдут и другие полимеры (если они твердые).

≥50% Заполнение для максимальной прочности

рекомендуется ≥3 периметров

Отверстия диаметром 7 мм для болтов могут быть тугими, возможно, вам придется их высверлить или пару раз продеть в них винты.

Дополнительное оборудование

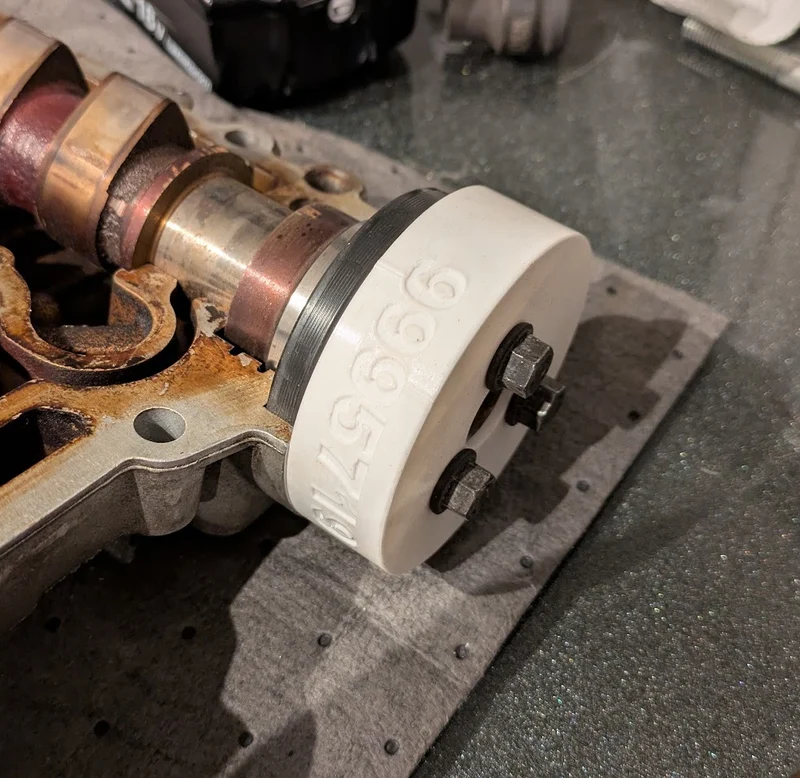

Вы можете повторно использовать оригинальные болты для запрессовки уплотнителя.

Отказ от ответственности

При использовании печатных/пластиковых инструментов для прессования существует вероятность того, что они разобьются, сломаются и т. д. Будьте ответственны при использовании инструмента и надевайте соответствующую защиту. Я не несу ответственности за любой ущерб или травмы.
