Самокат Razor с удлиненной складной язычком........
Это одна из первых моделей, которые я когда-либо выставлял здесь, так что ура!
Прежде всего

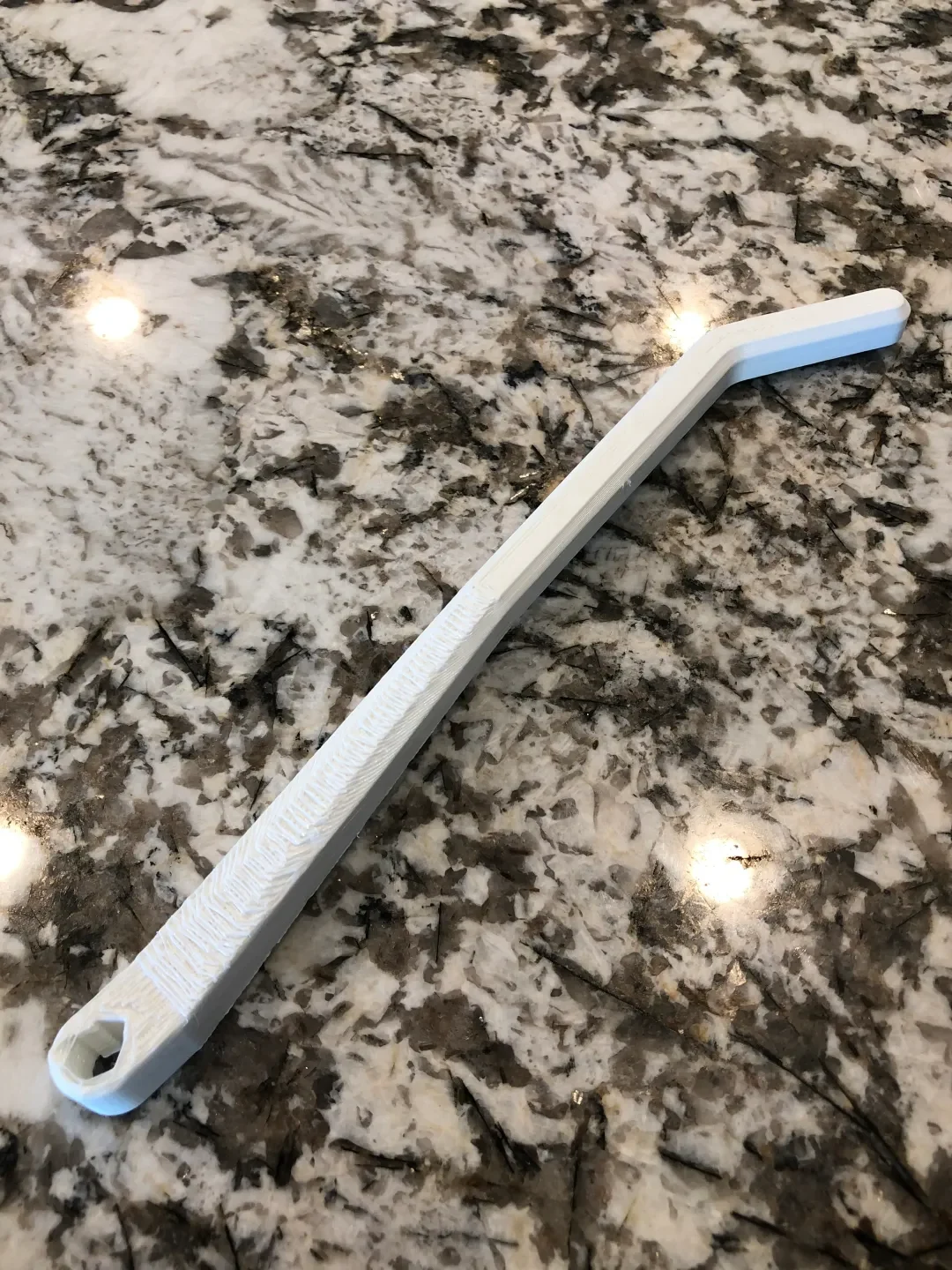

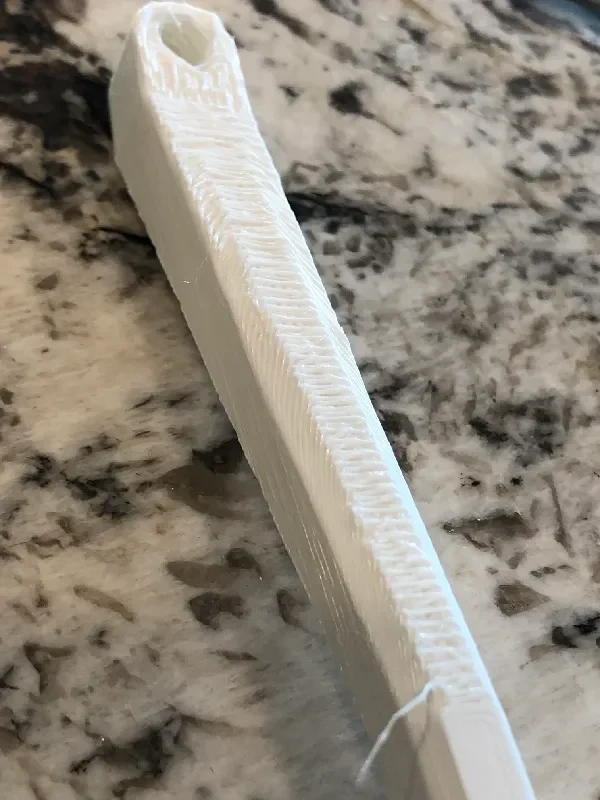

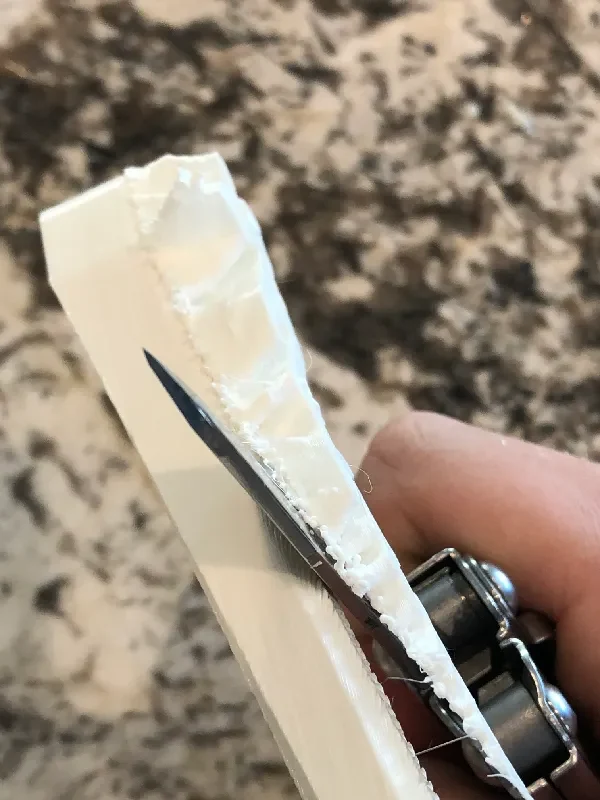

Когда вы разрезаете модель, вам нужно убедиться, что угловая часть с отверстием поддерживается.

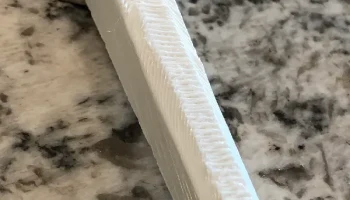

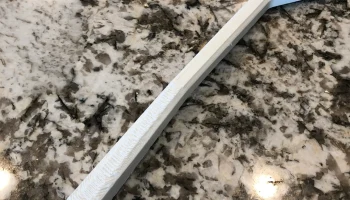

Для прочности я использовал высоту слоя 0,25 мм с 4-5 стенками, это избыточно, но хотелось убедиться, что он не сломается.
Настройки печати на Anycubic Mega S
Сопло 190 C и стол 70 C, 20% запо��нение
Напечатано с помощью Hatchbox White PLA
Печать занимает чуть больше часа.
-------Как надеть ---------

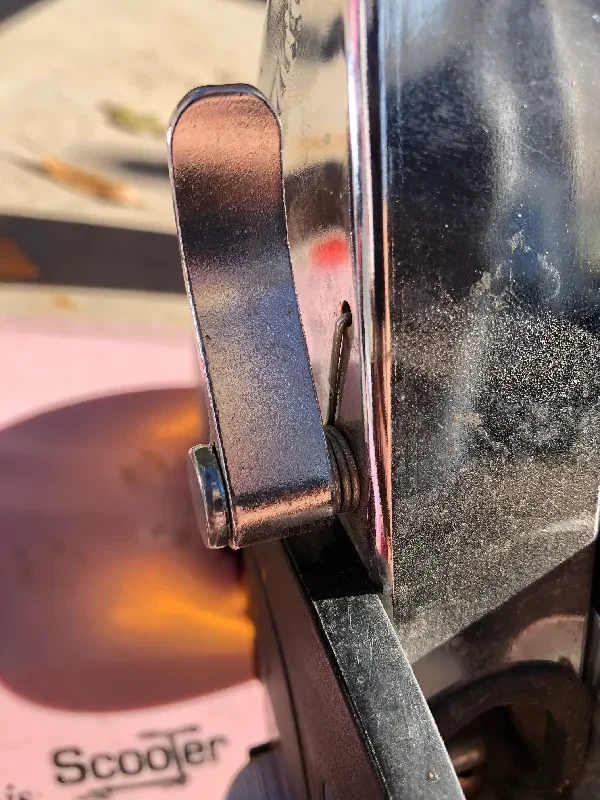

Найдите рычаг освобождения вкладки на самокате. Оно должно быть серебром.

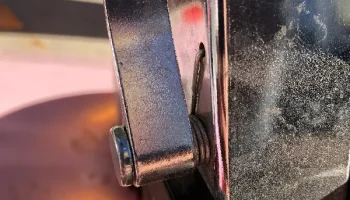

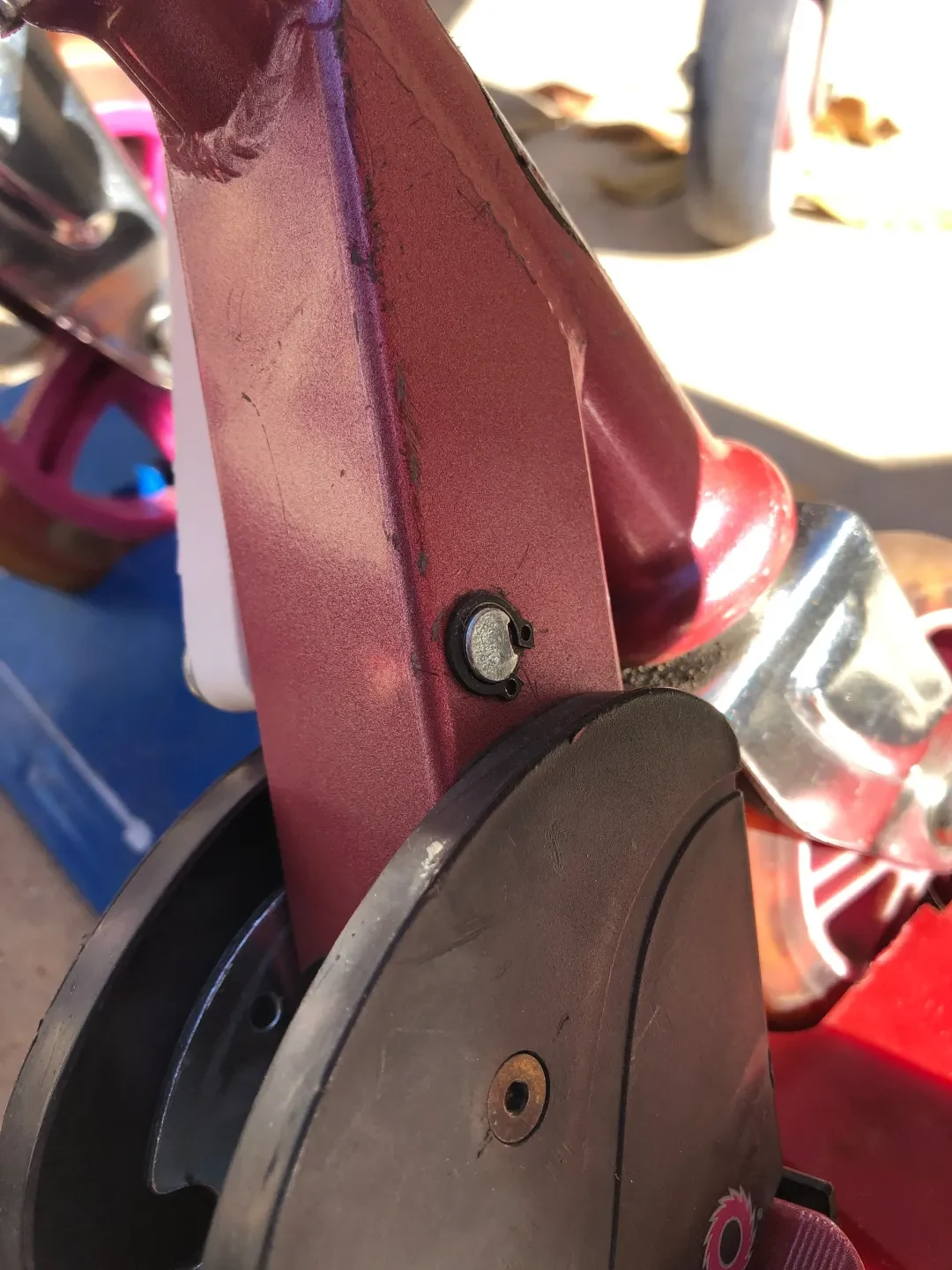

Через него проходит вал, на конце компрессионное кольцо, снимаем его. Если у вас нет подходящих инструментов, вы можете использовать отвертку с плоской головкой.
Затем вытащите вал, будьте осторожны, там есть пружина, которую легко потерять.

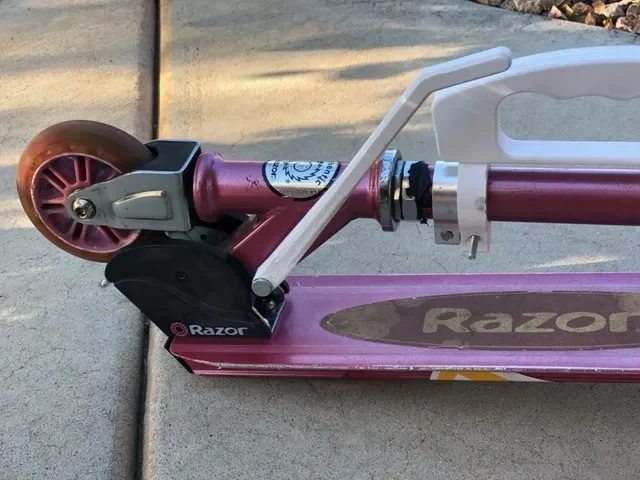

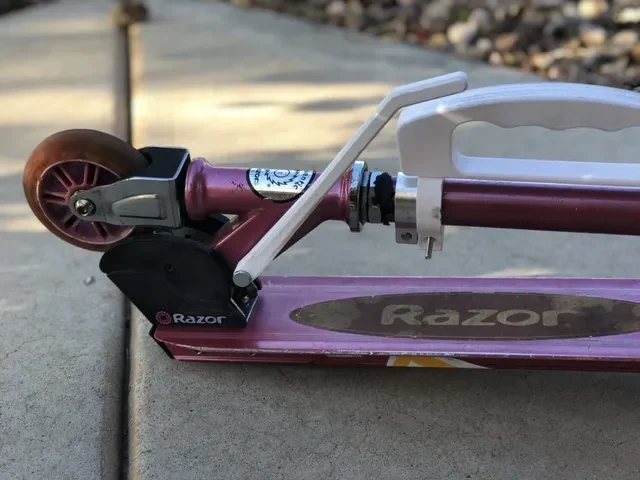

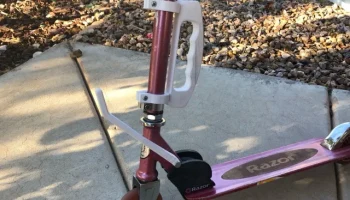

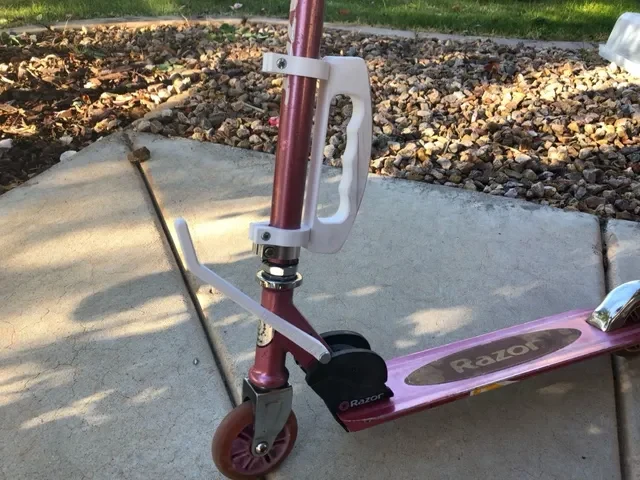

Снимите старый рычаг разблокировки и вставьте новый, убедившись, что он выходит под углом от деки скутера.
В язычке рычага есть небольшая прорезь, через которую вы вставляете стержень, затем берете короткий конец пружины и продеваете его через вал в отверстие.

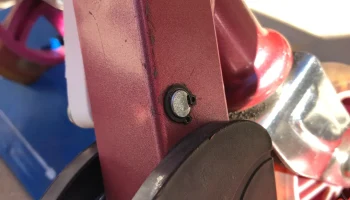

Проведите вал через тот же зажим, из которого вы его вынули, и убедитесь, что длинный конец пружины попал в отверстие, из которого он вышел.
Присоедините компрессионное кольцо, а так оно скорее всего деформировалось. Вы можете сжать его обратно плоскогубцами.
Чтобы разложить самокат: при сложенном самокате возьмитесь за рулевую колонку самоката правой рукой (как будто вы несете портфель) и нажмите на рычаг вниз большим пальцем, платформа для катания должна освободиться и издать громкий щелкающий звук.
Чтобы сложить самокат: возьмитесь за рулевую колонку и снова держите ее как портфель так, чтобы дека была перпендикулярна земле. Нажмите рычаг вниз и наклоните самокат назад к себе. Это заставит деку откинуться назад и зафиксироваться в нужном положении.
Если все сделано правильно, это выглядит очень круто.
Я также прилагаю файл для адаптера вала, если вы хотите создать свою собственную форму рычага.
Дайте мне знать, если возникнет путаница.
Спасибо!
