Штамповочная система для пакетной гравировки - Laserpecke..
-2023-09-12----------Обновление
Я только что загрузил варианты v2 для трех оригинальных частей. Я еще не распечатывал их, но они должны работать нормально. Любые дополнительные файлы, добавленные после этого момента, будут версии v2 (или, возможно, выше).

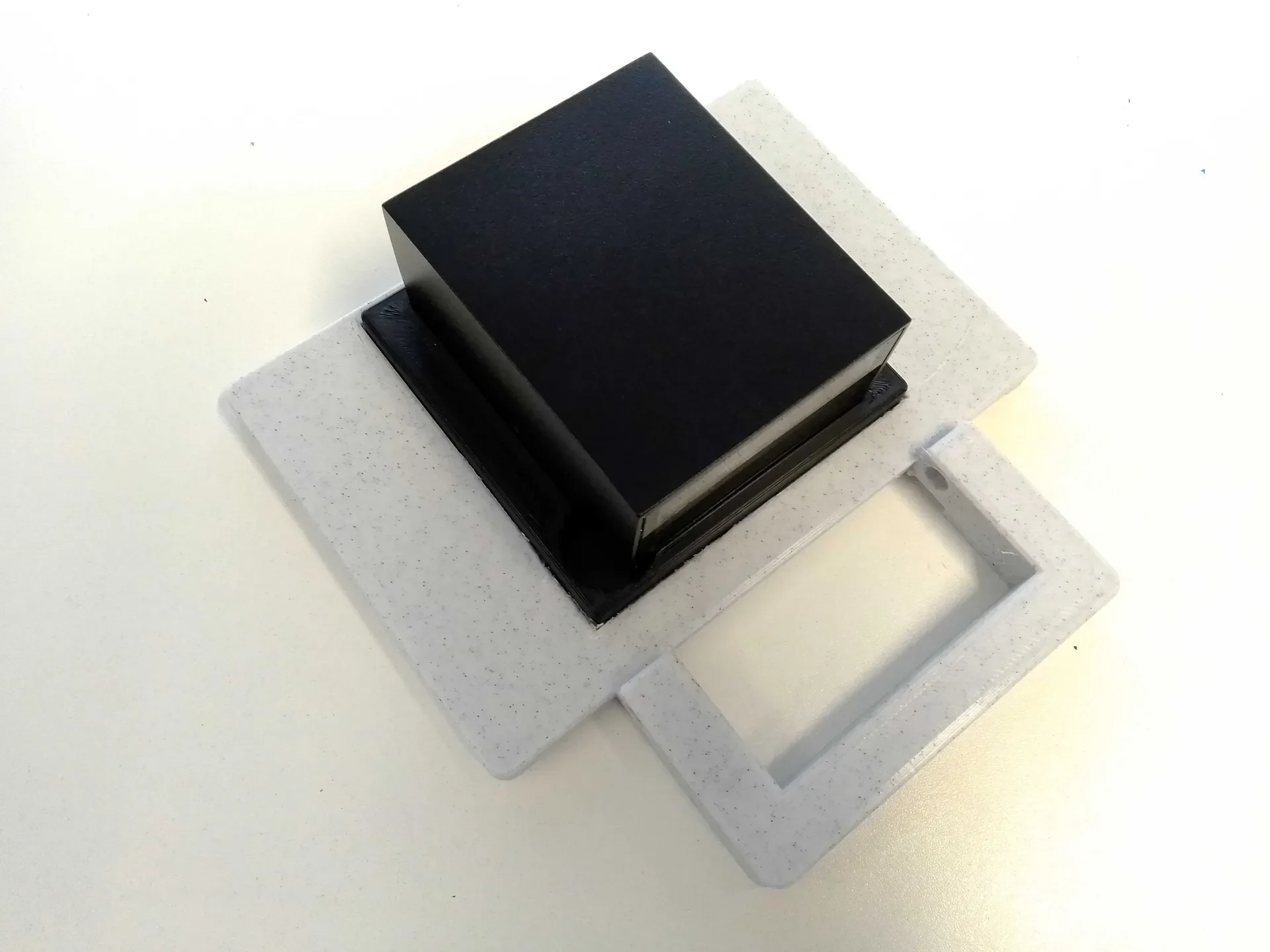

Я также добавил новую вставку для ламп размером 75x90 мм, найденных на Amazon (НЕ партнерская ссылка).
Список изменений:
Сани:
+добавлены вкладки для удержания
+добавлены отверстия для магнитов
+изменено положение вставки

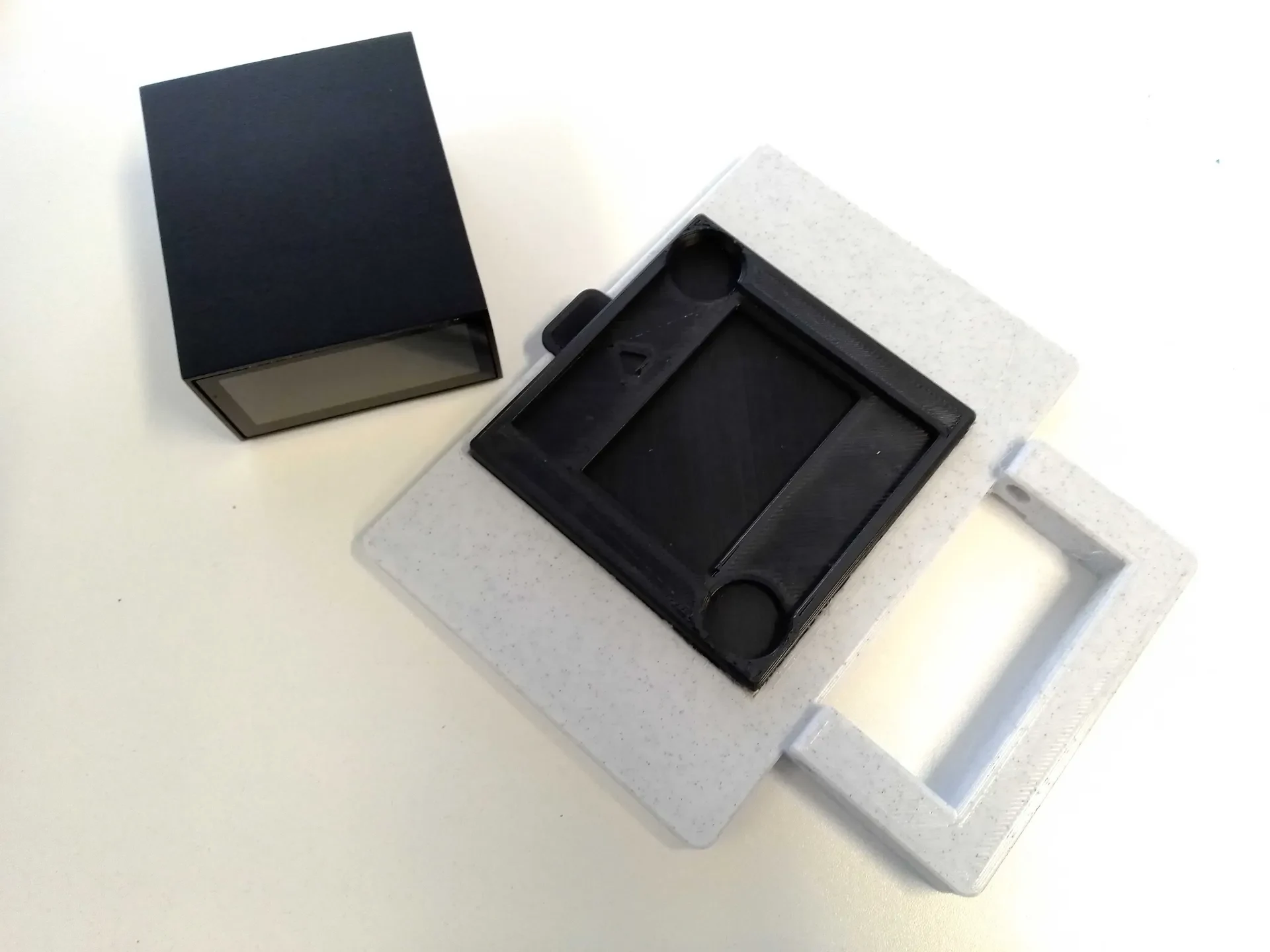

Вставить:
+добавлены отверстия для магнитов
+добавлена фаска
+ добавлено место для удаления заготовки
+сделали ручку менее выраженной
Крышка (верхняя):
+добавлены отверстия для магнитов
-2023-09-08---------Загрузить

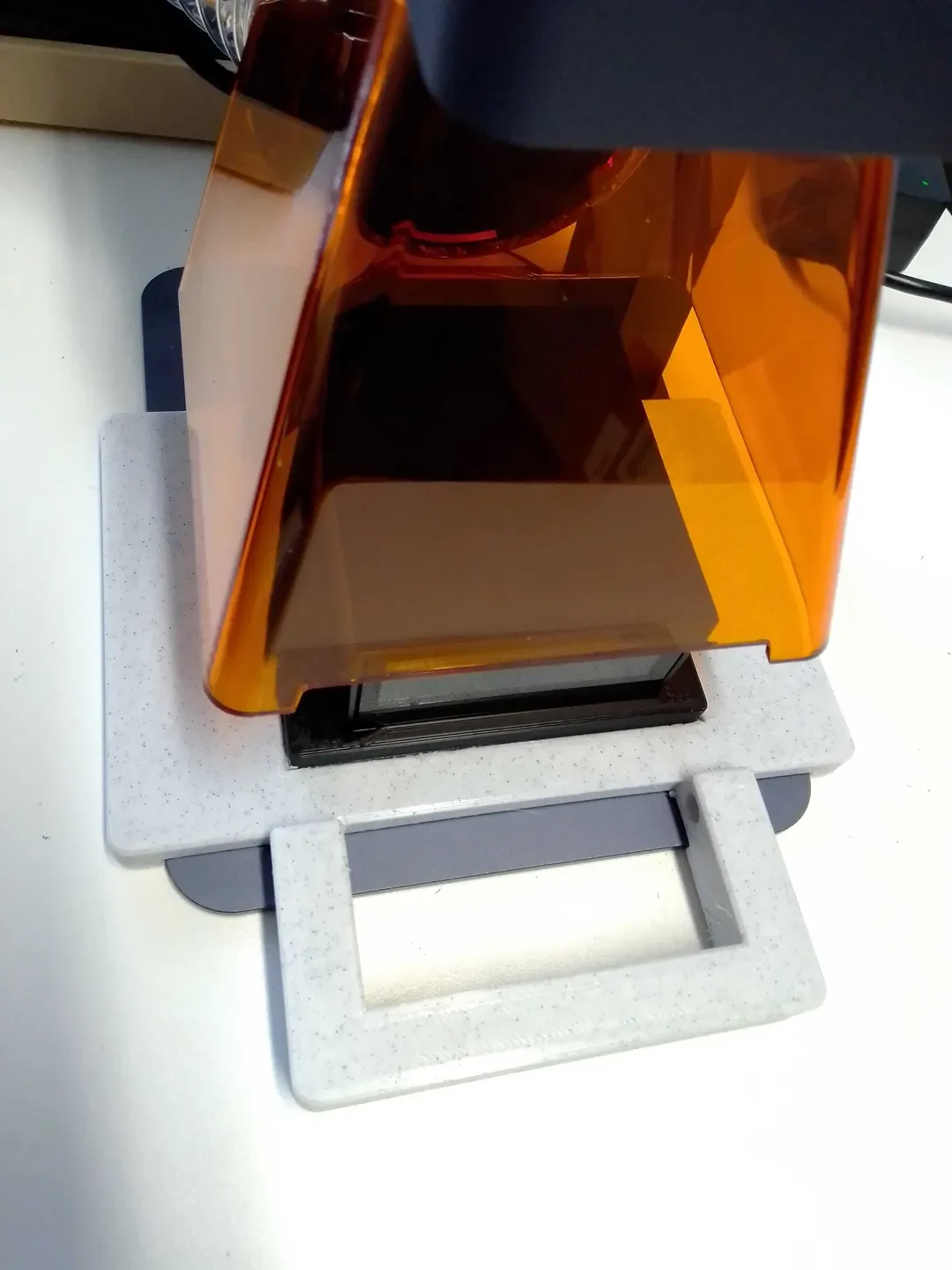

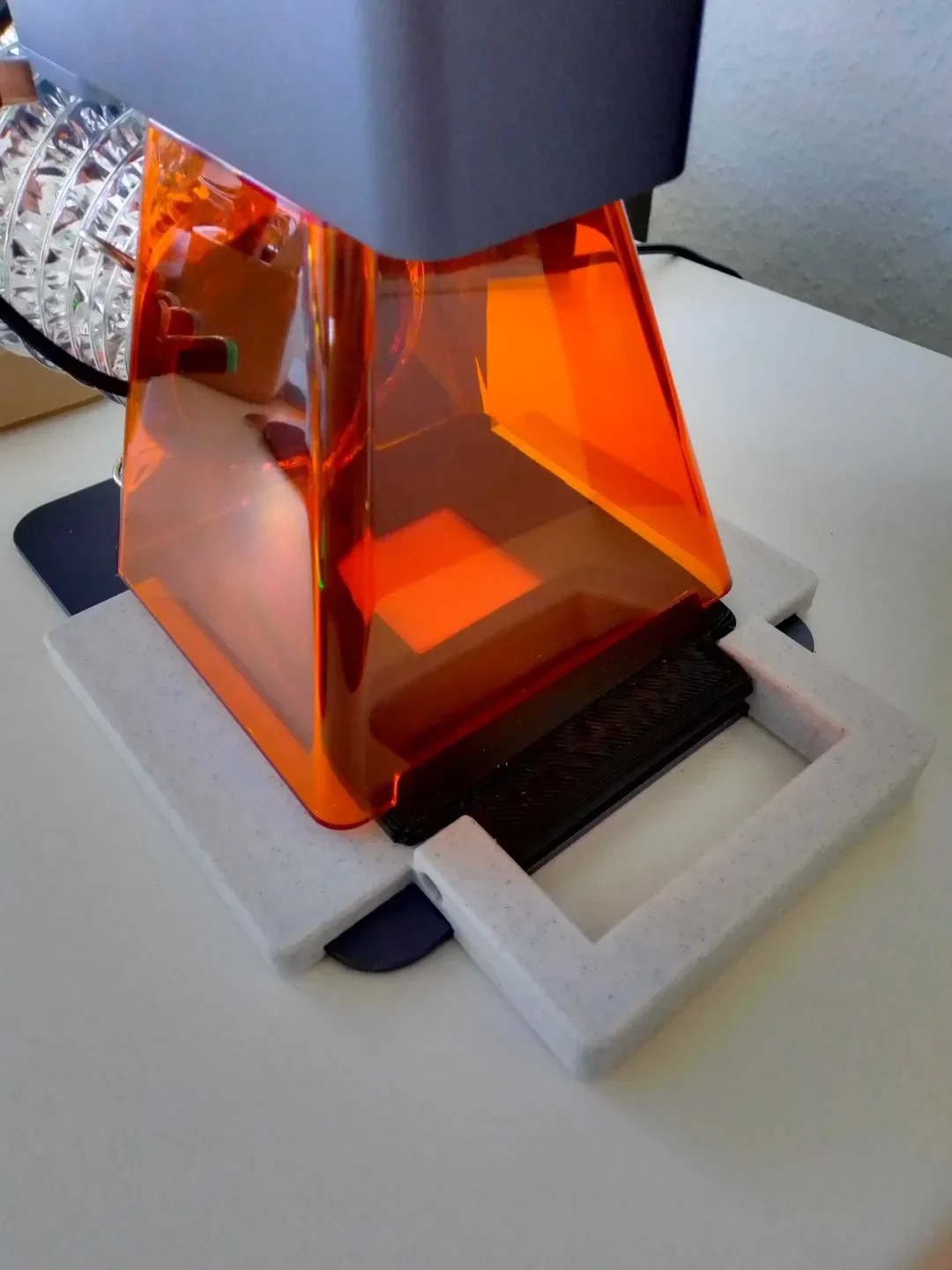

Система состоит из трех частей, две из которых можно заменить на множество аналогичных предметов.

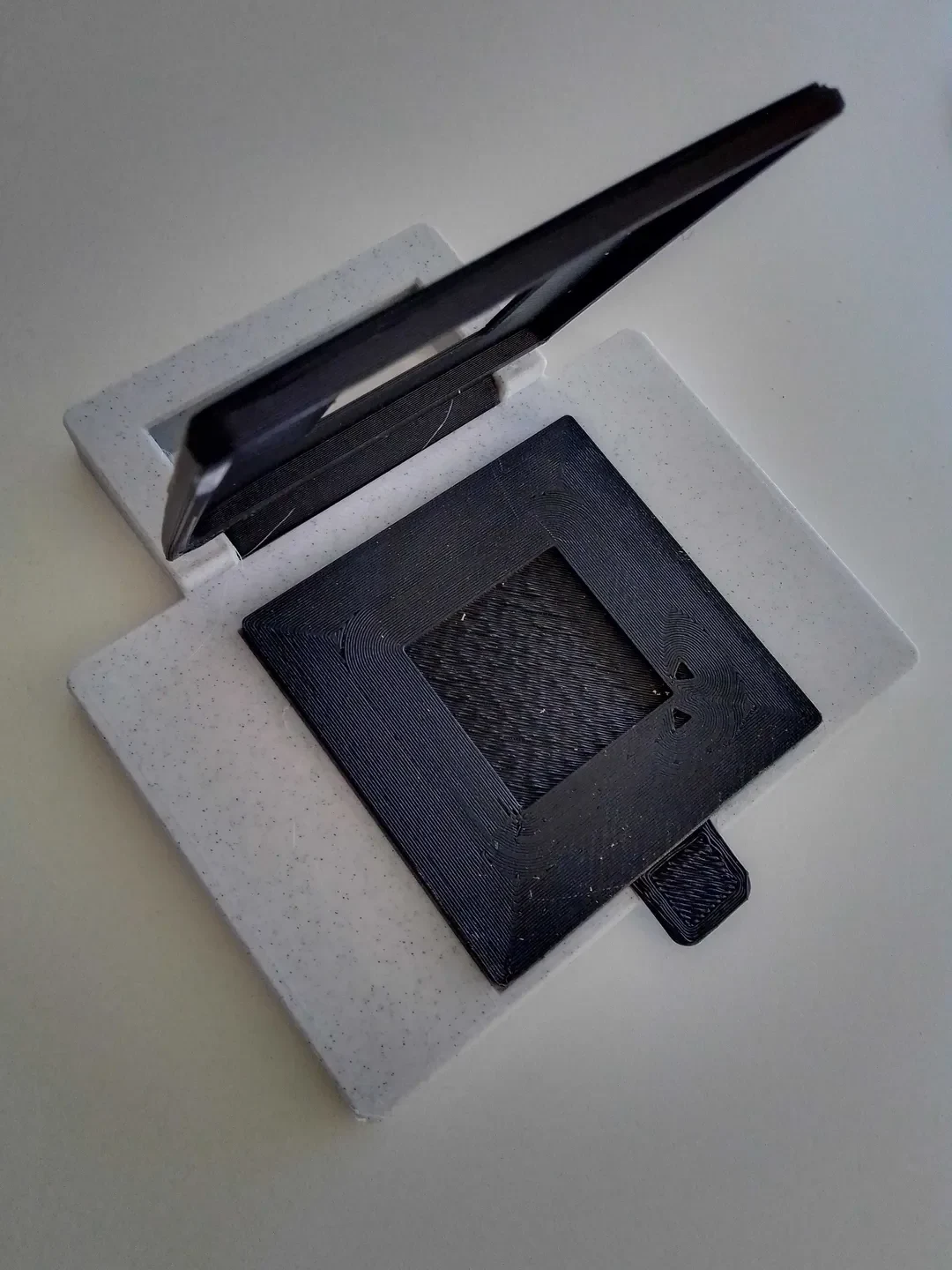

Прилагаемое приспособление удерживает детали размером 45x45x2 мм. Я включил метки совмещения и допуск в 1 мм на случай, если заготовки не будут идеально подготовлены.
В будущем я планирую создать/использовать это приспособление для заготовок разного размера. Для этого все, что вам нужно сделать, это заменить матрицу и крышку. Отверстие для оси (вокруг которого поворачивается крышка) рассчитано на стандартный карандаш Икеа.
Сейчас матрицу необходимо слегка закрепить небольшими каплями суперклея. Сейчас я работаю над улучшенной версией, в которой для той же цели используются магниты.
