Корпус для Dig-Uno и Mean Well LRS-100-24v

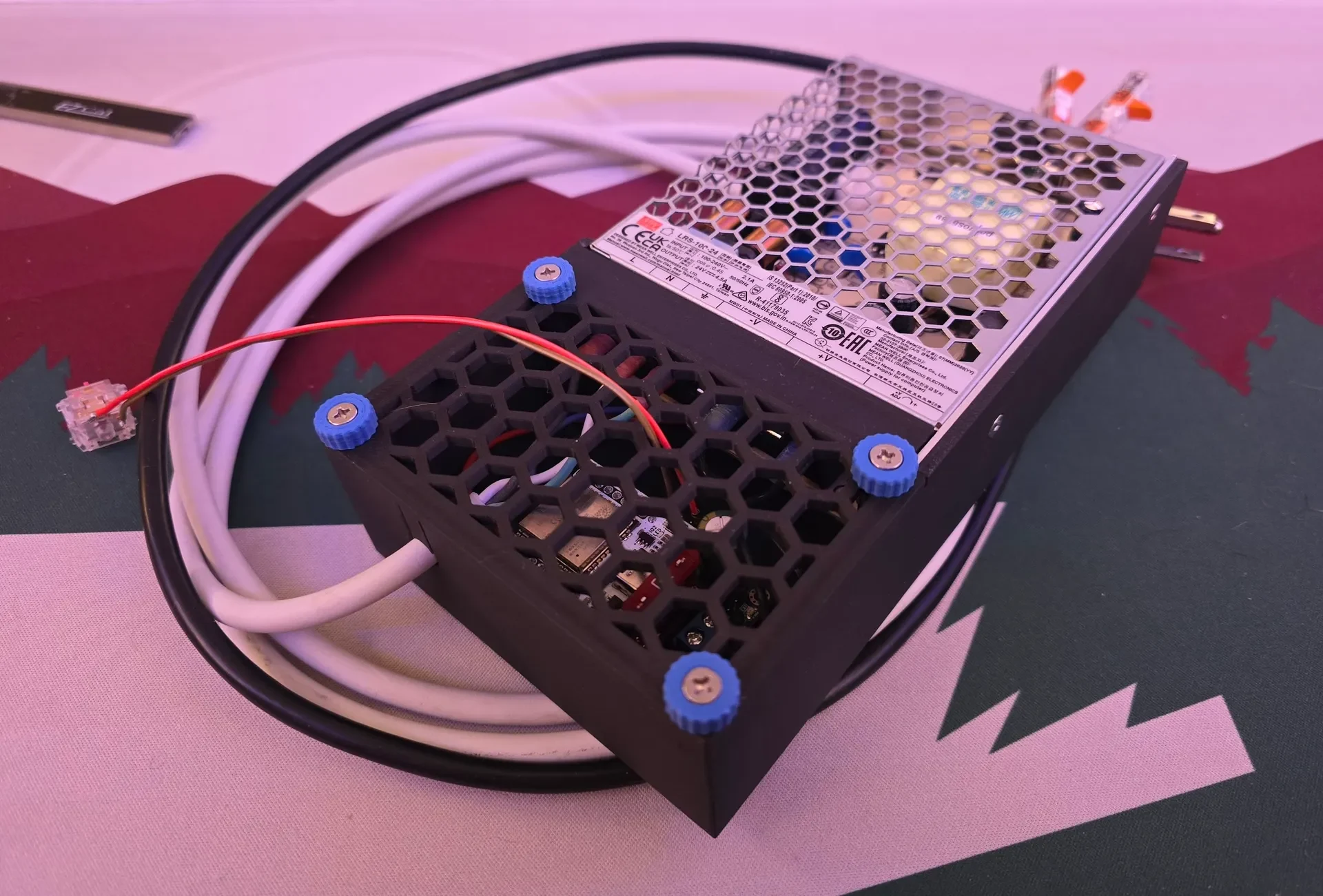

Я создал этот корпус для установки Dig-Uno и Mean Well LRS-100-24v. Он оснащен защитой от натяжения кабеля и имеет съемную крышку. Он был разработан с учетом следующего оборудования: файл шага и файл Fusion360 f3d предоставляются, если вы хотите настроить его для другого оборудования.
Примечание:
Шлицы у Wago 221-415 не совсем фрикционные. Возможно, вы захотите закрепить их клеем.
Спецификация оборудования
5x потайных M3x8мм: https://www.aliexpress.us/item/3256805993813459.html
2x для крепления блока питания к корпусу, 3x для крепления планки для снятия натяжения светодиодного кабеля
3 гайки М3
Для крепления планки разгрузки от натяжения кабеля
4 вставки для термофиксации M3 x D4,6 x L6,0: https://www.aliexpress.us/item/225580004654359
Чтобы закрепить крышку
4 винта M3
Чтобы закрепить крышку. Длина от 5 до 9 мм подойдет.
4x М2 х 6 мм
Крепление Dig-Uno к корпусу
1x стяжка-молния
Для крепления кабеля блока питания к корпусу для снятия натяжения
Дополнительный Wago 221-415: https://www.amazon.com/Wago-221-415-LEVER-NUTS-Conductor-Connectors/dp/B0107SYYGU
имеет слоты для размещения до 4x
Дополнительные 4 насадки 8х4 мм: https://www.aliexpress.us/item/2251832240431576.html
Для внешней нижней части корпуса
