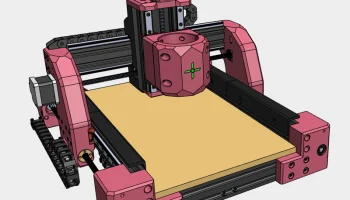

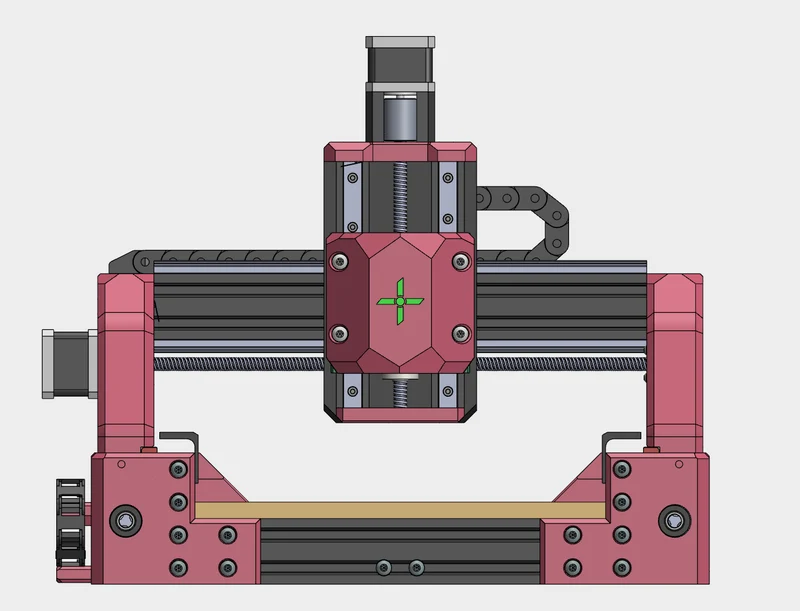

E3CNC MGN MOD ALT (РЕЗЬБОВЫЙ СТЕРЖЕНЬ) (ВЕРСИЯ 2)........

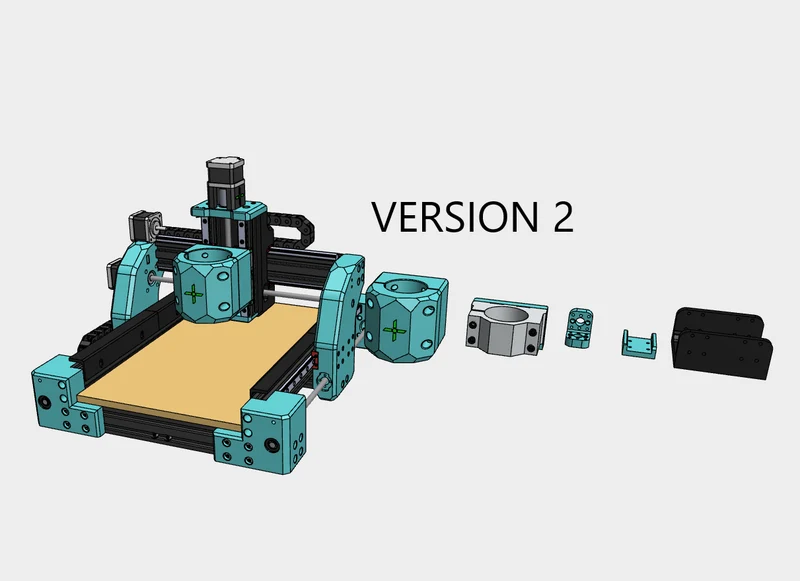

ОБНОВЛЕНИЯ ВЕРСИЯ 2 (Протестировано)
— Возврат к стандартному креплению инструмента для сохранения совместимости головок инструмента и опорных пластин оригинальной конструкции.
— Добавлено отверстие, позволяющее стержню оси X выходить за пределы портала.
— Улучшение качества жизни.
— Добавлено крепление опоры на нижней стороне.

ОБНОВЛЕНИЯ: 26.05.26 (проверено)
— Добавьте больше альтернативных вариантов.
— Отверстие стержня оси X

ОБНОВЛЕНИЯ: 21.04.26
— Исправлено расширение D2F-L на 0,3 мм. Проблема существует только в угловых блоках. Все остальные части не пострадали. Были рассмотрены как угловые блоки 350 мм, так и 360 мм. Пары проходов DF2-L по плоскому куску наждачной бумаг�� будет все, что вам нужно, если вы печатали до 21 апреля 2026 года.

Этот мод представляет собой ремикс оригинального MGN MOD с некоторыми изменениями.

Примечания:

— Из-за изменения смещения резьбового стержня на 2 мм оно несовместимо с оригинальными креплениями инструмента.

— Не забудьте проверить допуски на тестовых отпечатках!

— Официальной спецификации для этой сборки не существует.

Для рельсов и стержней в комплект не входят:
2x 450 мм резьбовой стержень TR8x8 для Y и Y1 ~ 444 мм
1x 350 мм резьбовой стержень TR8x8 для X ~ 320 мм
2 линейные направляющие MGN12H 350 мм (или направляющие 360 мм, если вы их найдете)
1x 300 мм линейные направляющие MGN12H
Всего вам понадобится:
6 вагонов MGN12C
6 вагонов МГН12Н
Вместе с необходимым оборудованием в исходной спецификации сборки.
Кроме того, вам потребуются дополнительные M3x8 и M3x10 для крепления линейных направляющих к профилям и гайки для резьбовых стержней, а также для крепления кареток к их порталу.

Проверьте ссылку Discord в оригинальном описании сборки!

Напечатано на X1C с рекомендуемыми настройками E3CNC SUNLU PLA + 2.0.
