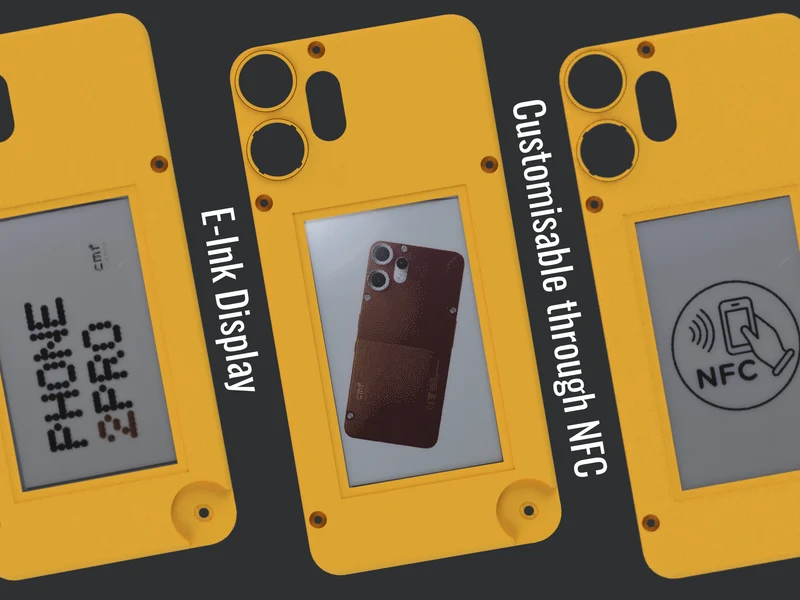

Настраиваемая крышка дисплея Sim и NFC E-Ink для CMF Phon..

! Это деликатный проект, особенно при сборе модуля E-Ink!

Было приятно узнать, что NFC — это новая функция, добавленная в бюджетный телефон CMF Phone 2 Pro. Это сразу же привлекло мой интерес к существующим чехлам со встроенными дисплеями NFC E-Ink для iPhone, S23 и S24. Почему бы не добавить эту замечательную функцию в телефон CMF?

В ходе тестирования я был рад узнать, что модул�� дисплея NFC E-Ink внутри этих чехлов были «универсальными», и, пока у вас есть NFC и прилагаемое приложение, дисплей можно обновлять независимо от модели телефона. Это помимо того, что он залочен в конкретный чехол для своего конкретного телефона.

Поэтому я решил вытащить модуль из корпуса и приспособить его к универсальной задней панели для телефона CMF!

Предоставляются файлы .f3d для Fusion360!

Необходимые материалы:
Чехол для телефона с дисплеем S24/23 NFC E-Ink (один и тот же модуль дисплея для обеих моделей)
Акриловый лист толщиной 0,5 мм
Требования:
3D-принтер с возможностью остановки и возобновления работы на заданном слое. (Для печати прямо на прозрачном акриле)
Уметь пользоваться тепловым пистолетом/феном для размягчения клея и разделения с��еклянных панелей.
Необходимые инструменты:
Тепловая пушка/Фен
Шпатель/Инструмент для разделения
Паяльник
плоскогубцы
Отвертки (Чтобы ввинтить корпус)
Двусторонний скотч
Инструкции по сборке:

Работа с дисплеем NFC E-Ink довольно проста:

1. Загрузите приложение для Android здесь.

2. Убедитесь, что NFC включен. Никакой учетной записи не требуется. Загрузите свои фотографии в приложение

3. Поместите катушку (см. ниже) чехла на катушку NFC вашего телефона как можно ближе. (Приложению может потребоваться несколько попыток, чтобы автоматически обнаружить катушку)

4. После обнаружения приложение начнет последовательность загрузки, делая короткую паузу, чтобы обновить экран до 100 %.

Разборка корпуса:

Снимите заднюю фетровую подкладку, чтобы открыть электронику и клей за стеклом.

Разрежьте мягкий пластик вокруг камеры в этой части корпуса.

Возьмите плоскогубцы и примените умеренное усилие, чтобы скатить плотно закрепленный пластик со стекла.

Используйте тепловую пушку/фен, чтобы нагреть как можно экономнее. Клей на обеих сторонах стекла размягчится, и вы сможете разделить их лопаточкой. Если вы обнаружите, что требуется много силы, примените больше тепла!

Будьте осторожны, чтобы не перегреть область дисплея E-Ink слишком сильно. Обратите внимание, где находится клей, наблюдая сзади.

При сильном нагреве, некоторых усилиях и терпении две половинки стакана должны вот так отделиться.

С помощью лопаточки осторожно отделите дисплей E-Ink от стеклянной панели, разрезав каплю клея, удерживающую его.

Соблюдайте особую осторожность, чтобы не сломать дисплей!

С помощью пинцета осторожно отделите катушку NFC от клея, удерживающего ее на стекле.

Распрямите катушку и защитите ее, заклеив лентой. Я использовал каптоновую ленту, но обычный скотч/прозрачный скотч тоже подойдет.

Дисплей довольно хрупкий и легко царапается, поэтому вы можете временно защитить дисплей E-Ink, ��аклеив его прозрачной лентой.

Вот как выглядит окончательный отдельный модуль. Проверьте его на телефоне, чтобы убедиться, что он все еще работает.

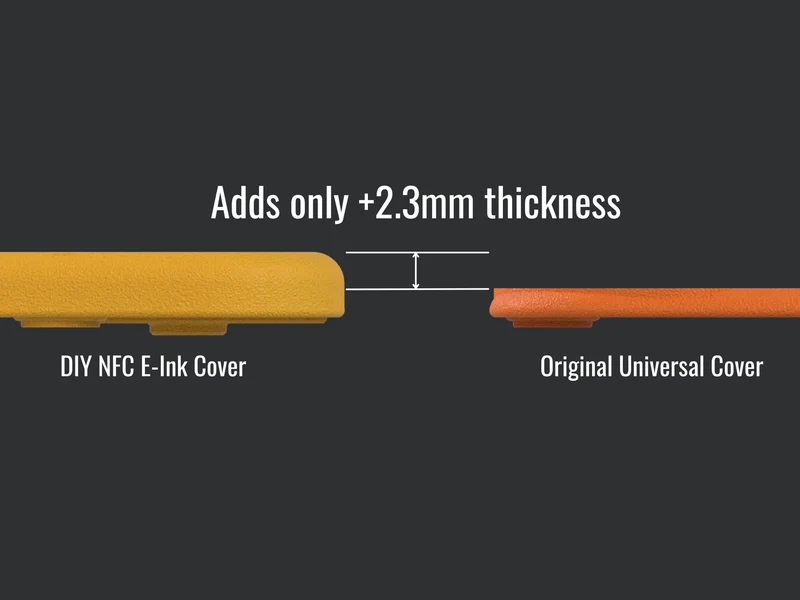

Сборка:

1- Вырежьте лист акрила размером 89x54 мм толщиной 0,5 мм.

2- Распечатайте Mainbody.3mf с паузой печати при высоте слоя ~0,5 мм, поместите акриловый лист в окно в центре и возобновите печать. Принтер должен печатать непосредственно на акриловом листе следующего слоя, впечатывая его в сам отпечаток, чтобы защитить дисплей.

3- Распечатайте Backpanel.3mf и прикрепите к нему двусторонней лентой модуль дисплея E-Ink, одновременно сгибая катушку к задней части модуля.

4- Вставьте блок задней панели + модуль дисплея E-Ink в основной корпус и закрепите его на месте с помощью ленты/клея.

5- Выровняйте и закрепите NFC-соединитель.
