Паяльный экстрактор дыма

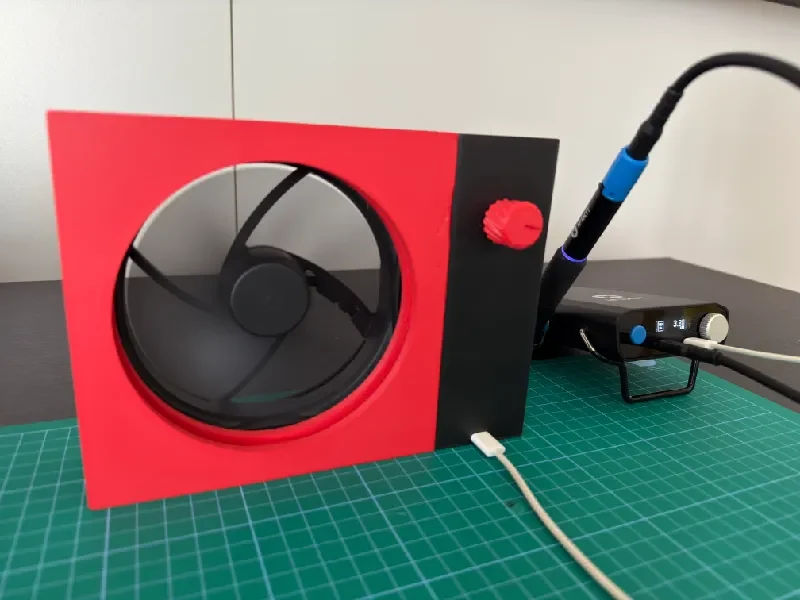

Простой в сборке и обслуживании вытяжной паяльник с активированным углем фильтром. У меня осталось несколько фанатов ПК от моей сборки, которые хотелось перепрофилировать. В этом дизайне не используется никакого дополнительного оборудования, кроме некоторых магнитов, и его довольно легко распечатать на большинстве принтеров. Никакие опоры и тому подобное не требуются.

Мои настройки печати
материал: PLA матовый
высота слоя: 0,2 мм
заполнение: 15% 3d соты
стены: 3
поддержка: нет

Спецификация материалов

Вот материалы, которые я использовал для сборки

24 магнита размером 6 x 3 мм (в качестве альтернативы некоторые дюбели размером 6 x 6 мм, вероятно, можно напечатать с помощью цилиндров непосредственно в слайсере)
несколько кабелей для подключения компонентов
1x 127 x 127 x 8 мм фильтр с активированным углем
1x USB-C-приманка
1 понижающий понижающий преобразователь
1x ШИМ-контроллер вентилятора ПК
1 вентилятор 120 мм, 12 В
Инструкция по сборке

Что касается электроники, я следовал инструкциям этой превосходной модели https://makerworld.com/en/models/1019135-soldering-fume-extractor-usb-c-open-source. Эта установка работает довольно хорошо, хотя некоторые зарядные устройства/кабели, похоже, не выдают ничего, кроме 5 В по умолчанию. Я не уверен, связано ли это с имеющимися у меня приманками USB-C или с чем-то еще, и я слишком неосведомлен в этом вопросе, чтобы иметь какое-либо обоснованное предположение о том, почему это происходит. В любом случае обязательно попробуйте разные кабели/зарядные устройства, если возникнут какие-либо проблемы с вращением вентилятора.

запрессованные магниты во всех вставках
припаяйте USB-приманку к входу понижающего преобразователя. Также установите понижающий преобразователь на выход 12 В, если он регулируется.
припаять выход понижающего преобразователя к входу ШИМ-контроллера
вставьте ШИМ-контроллер �� отверстие электронного блока и закрепите прилагаемой гайкой
вставьте понижающий преобразователь в центральный слот
поместите USB-приманку в маленький держатель и вставьте в слот
вставьте вентилятор в корпус вентилятора, проследив за тем, чтобы кабель был проложен через отверстие и вентилятор продувал воздух через фильтр.
вставьте блок электроники в корпус вентилятора, убедившись, что прорези совмещены и кабель вентилято��а правильно проложен
подключите вентилятор к разъему ШИМ-преобразователя
защелкните крышку блока электроники

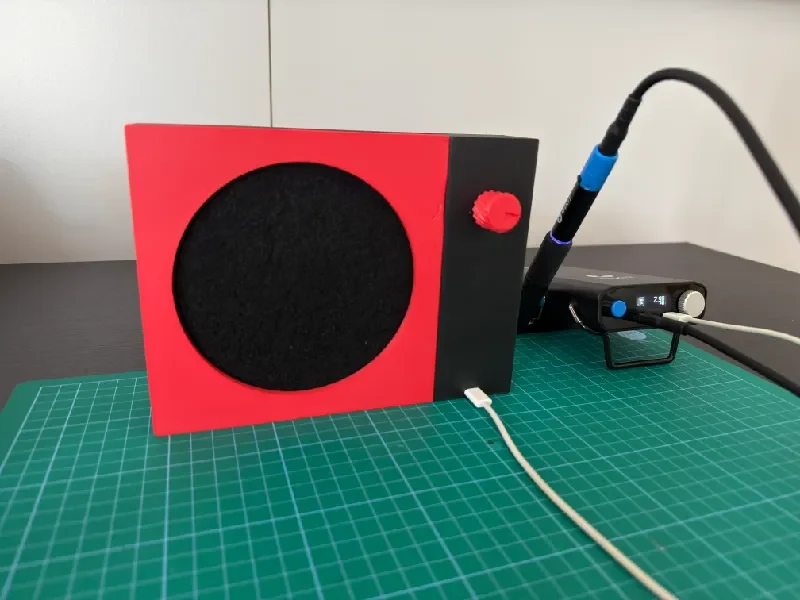

поместите фильтр в держатель фильтра и защелкните крышку.
защелкните держатель фильтра на корпусе вентилятора
запрессуйте ручку на вал потенциометра
удачной пайки :)
