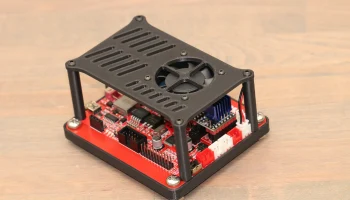

Крепление контроллера ЧПУ Doesbot GRBL (Genmitsu 3018-PRO..

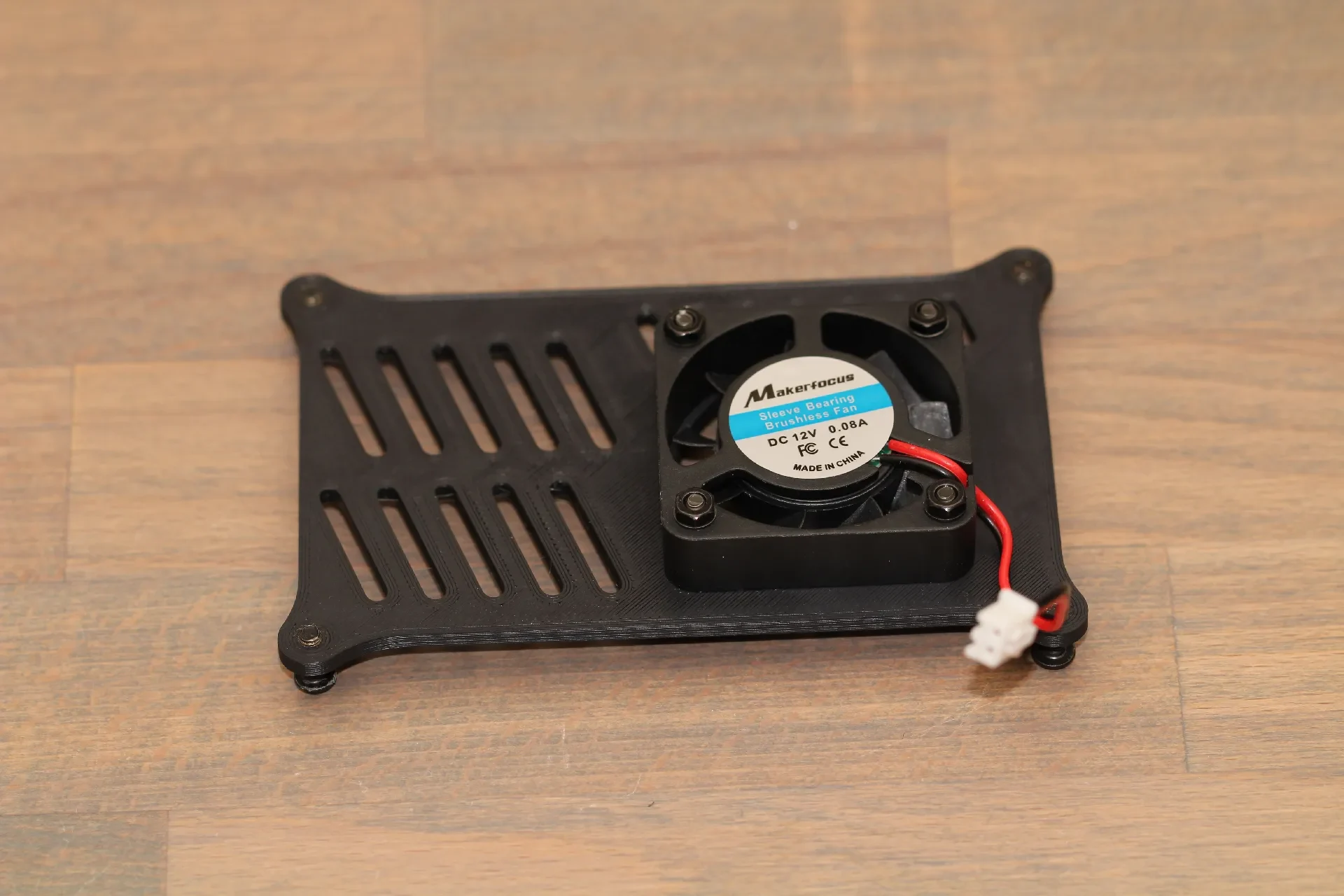

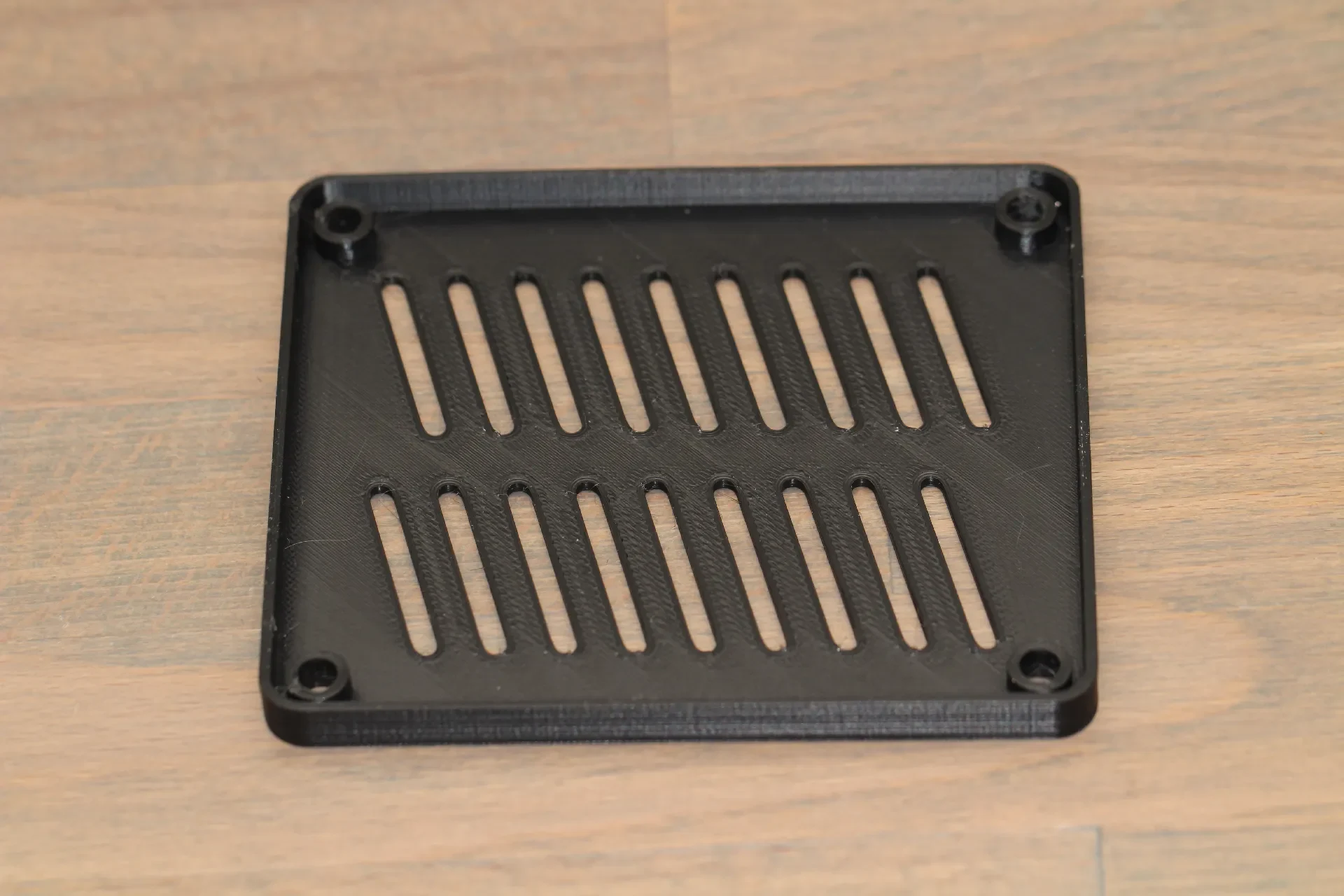

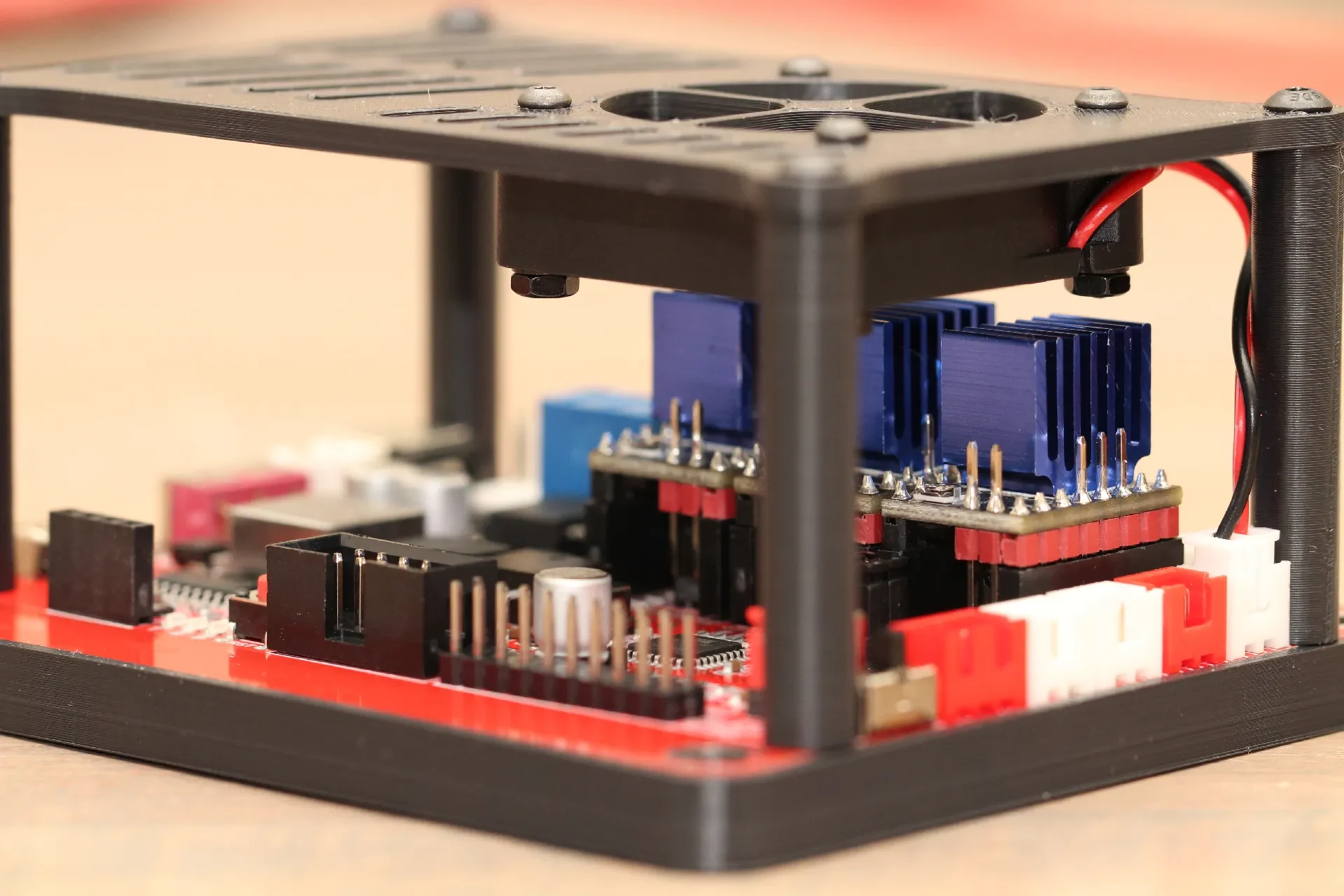

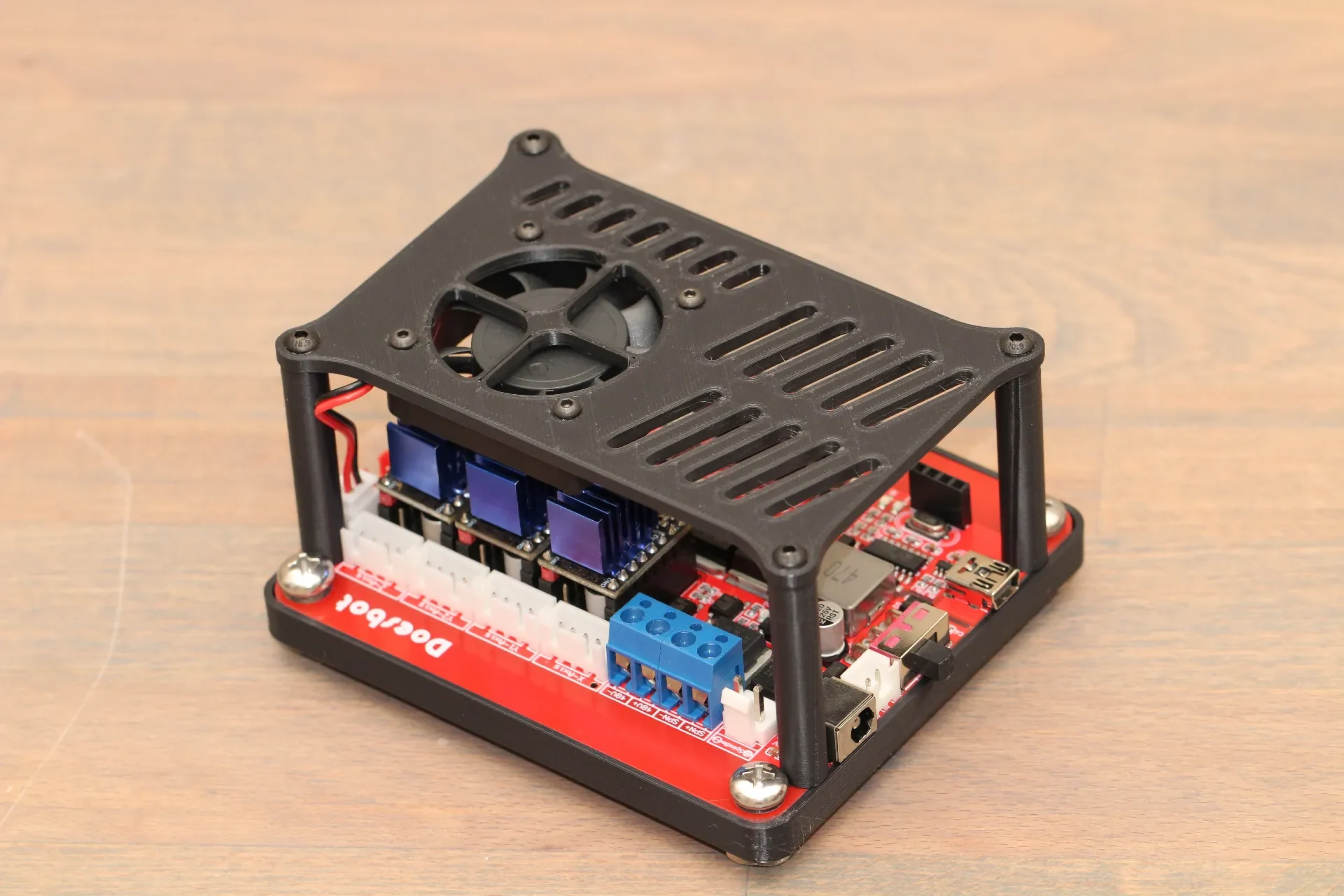

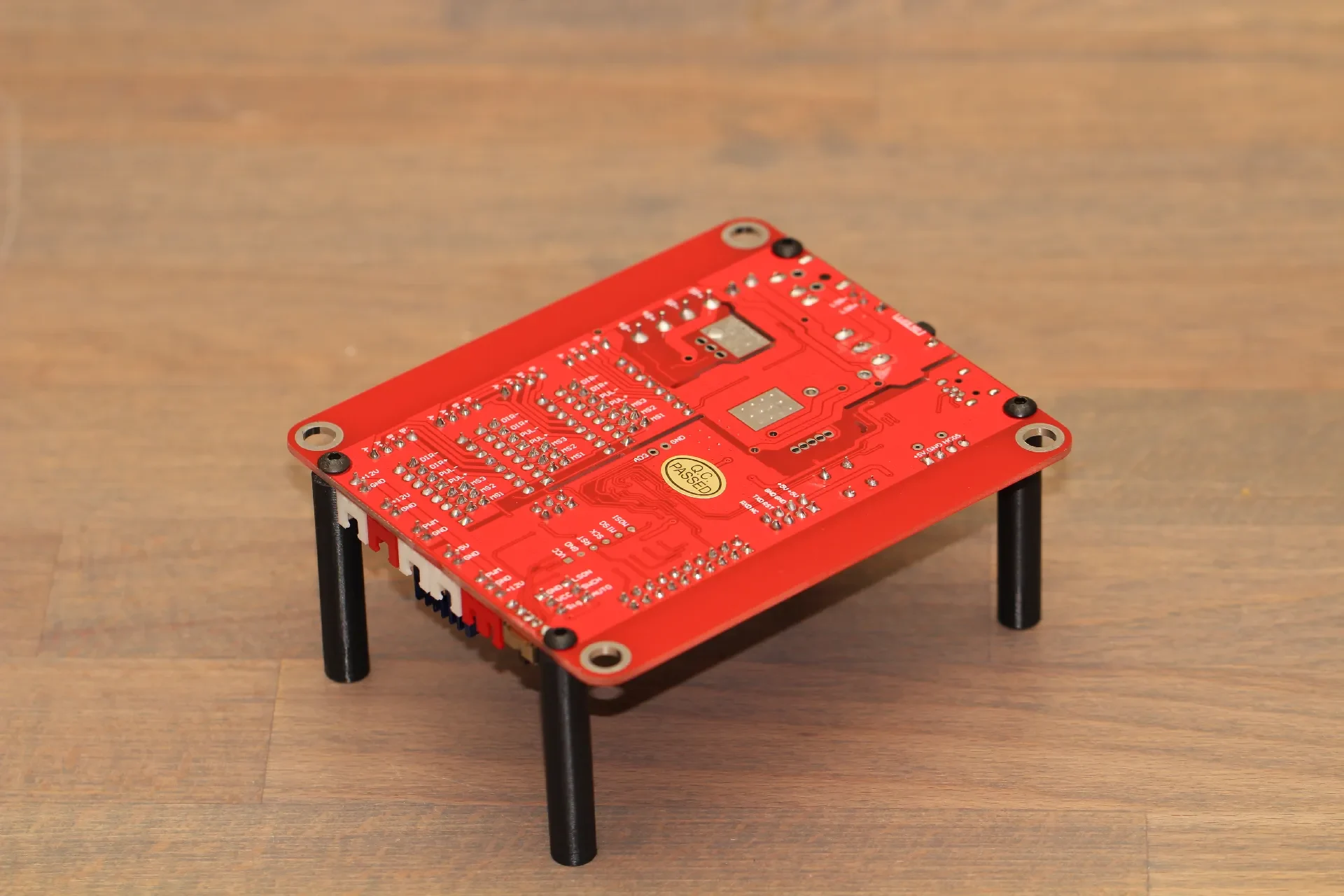

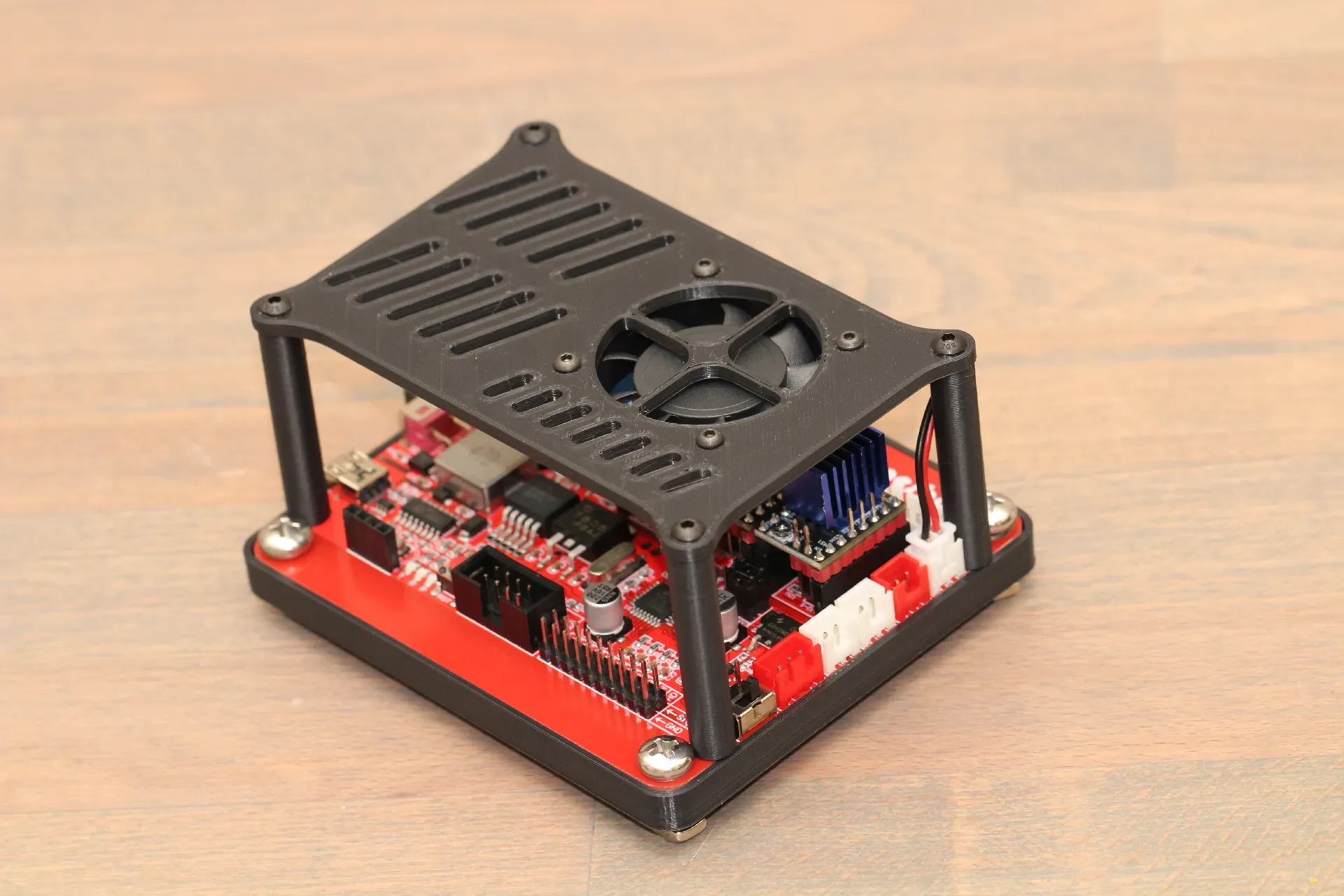

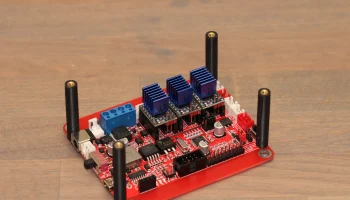

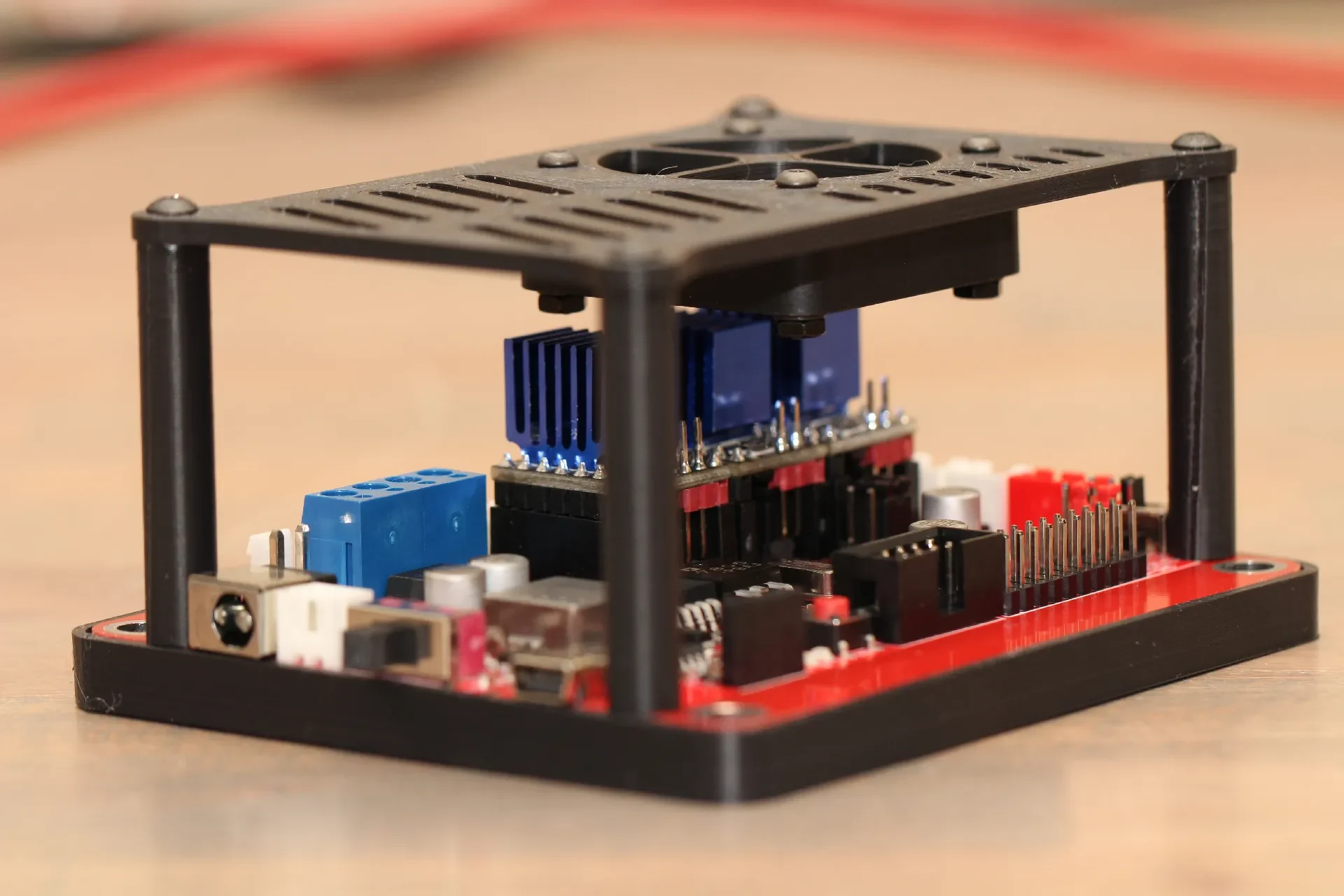

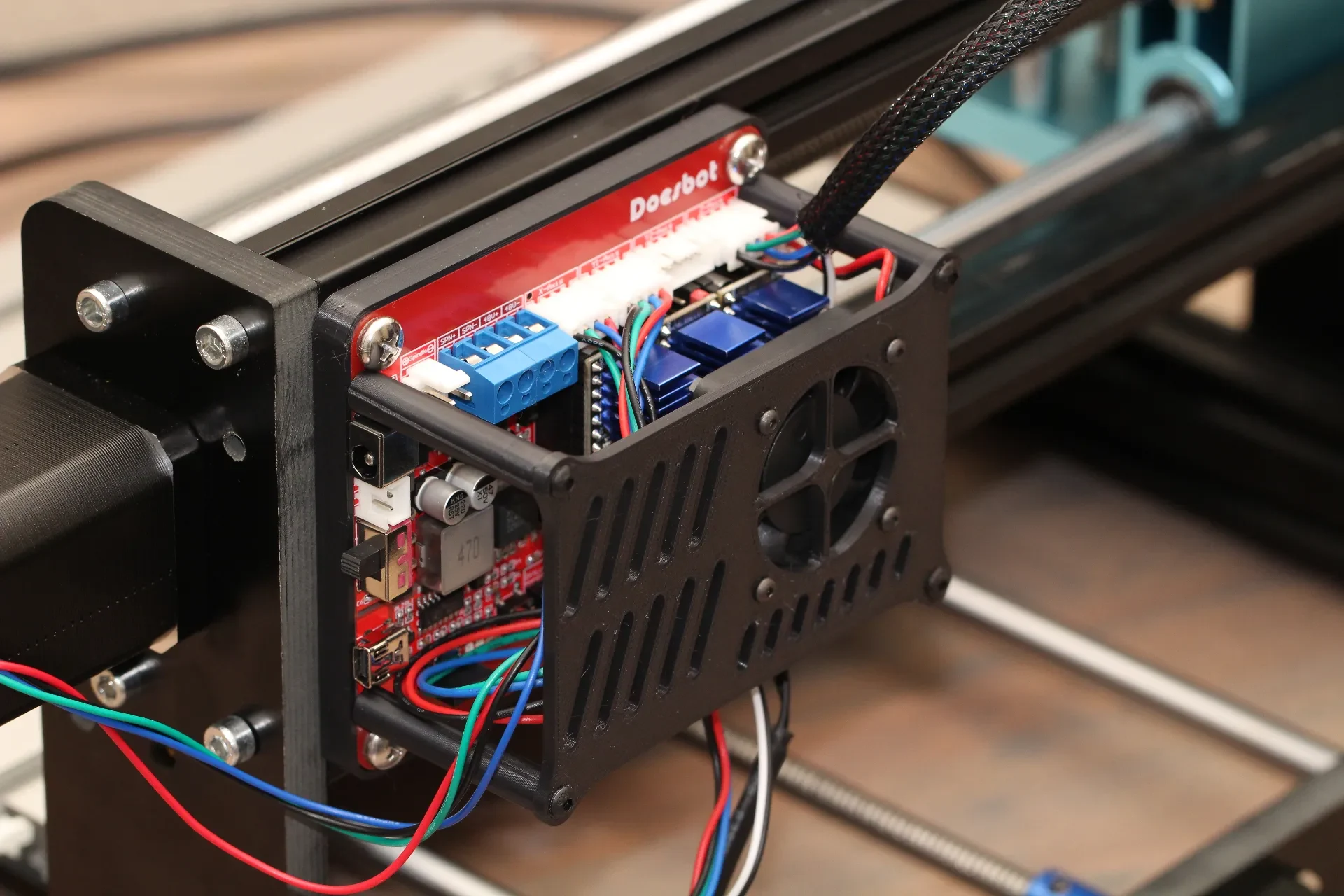

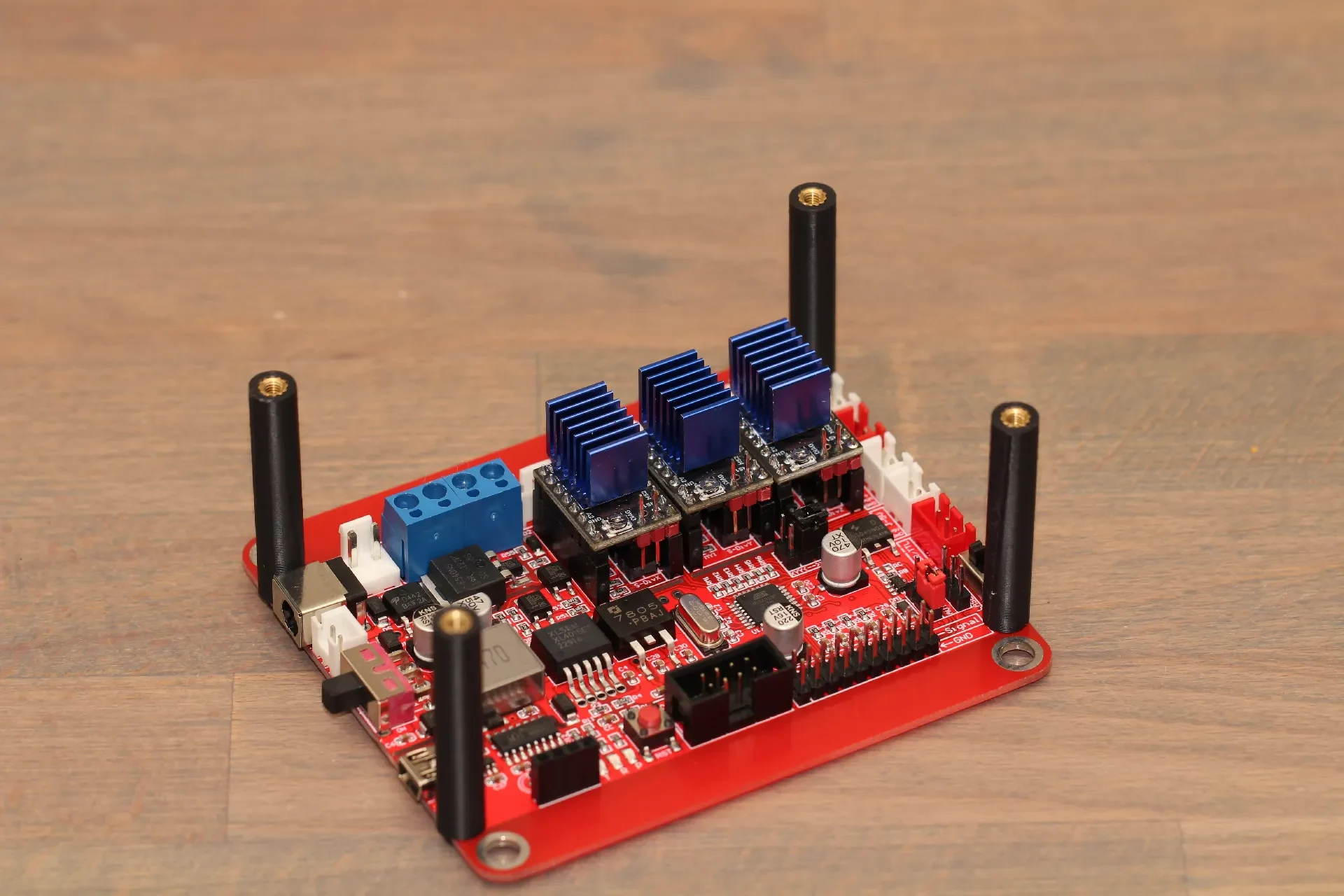

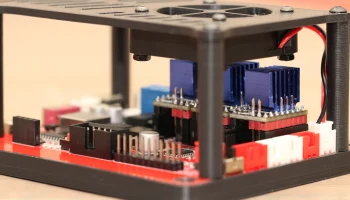

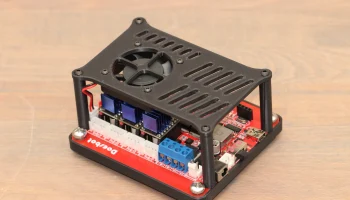

Это монтажный кронштейн для платы Doesbot с ЧПУ с креплением для вентилятора для охлаждения некоторых модернизированных шаговых двигателей для моего Genmitsu 3018 PRO. Я обновил несколько компонентов, и стандартные шаговые двигатели (и дрянные драйверы A4988) больше не работали. Эта плата позволяет обновлять шаговые двигатели, поэтому я установил вместо них несколько драйверов TMC2209, и они работают довольно хорошо.
Если вам не нужен вентилятор, вам не нужно распечатывать про��тавки и крепление вентилятора. Это будет работать и без этого.
Для этого используются предметы:
Контроллер Doesbot GRBL: https://a.co/d/5twACOL
Вентиляторы 40 мм, 12 В: https://a.co/d/0TntiFg
Резьбовые вставки M3: https://a.co/d/4b5U9Zc
Ассортимент винтов M3: https://a.co/d/bO9ik7R
Гайки с Т-образным пазом M5: https://a.co/d/j5uQx37
Ассортимент винтов M5: https://a.co/d/9aQt6ml
Нагревательные вставки для паяльника: https://a.co/d/51ZGfxI

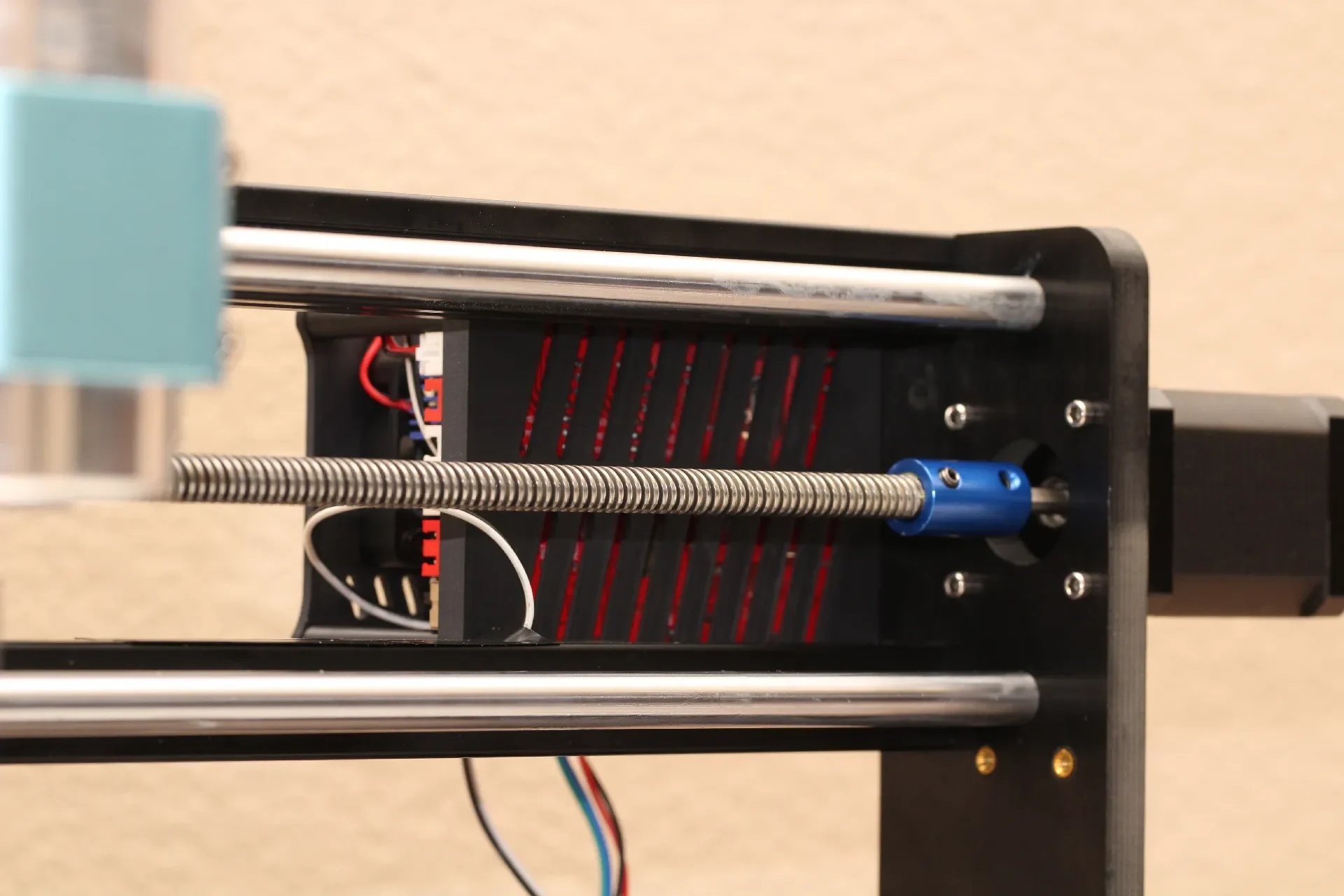

Другие модернизации ЧПУ, представленные на фотографиях:
Обновление шагового двигателя оси X: https://a.co/d/5TCesGs
Обновление шагового двигателя оси Y: https://a.co/d/9WJ5EO2
Степперы BigTreeTech TMC2209: https://a.co/d/bUmo3Q2
Радиаторы шагового драйвера: https://a.co/d/2NFSF7C
Концевые выключатели: https://a.co/d/9qamlS3
Алюминиевое крепление шпинделя (для 3018 PRO): https://a.co/d/8AdSWNe
Крепление шпинделя 65 мм: https://a.co/d/45cV7n9
710 Вт, 30 тыс. об/мин, шпиндель 65 мм: https://a.co/d/hYJXlQQ
Детали печати:
Принтер: AnyCubic Vyper (с Klipper)
Нить: PolyMaker ASA Black (PLA тоже подойдет)
Заполнение: 50%
Высота слоя: 0,2 мм
3 стены
Нет поддержек
