4-дюймовая испытательная плитка для экструдера для глины...

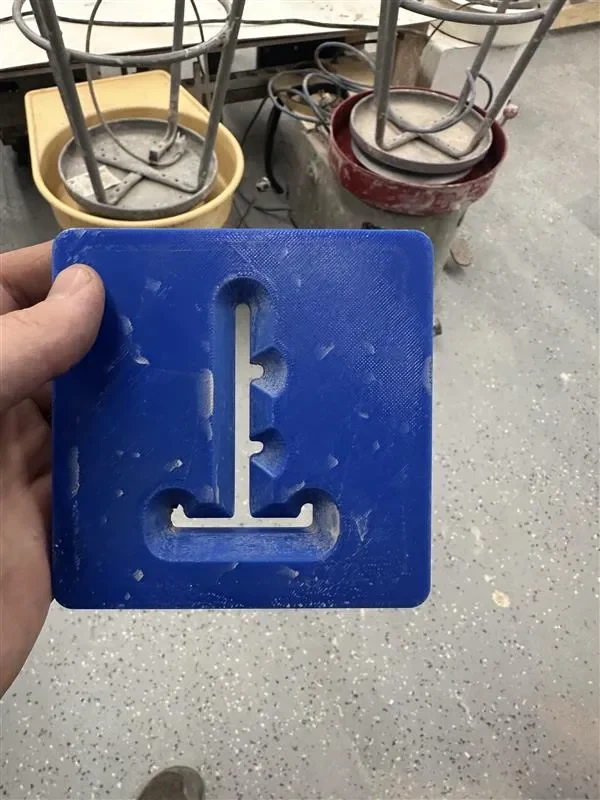

Это испытательная матрица для плитки, которая должна работать с большинством 4-дюймовых настенных керамических экструдеров для глины, подобных этому https://www.northstarequipment.com/Extrumers.htm.

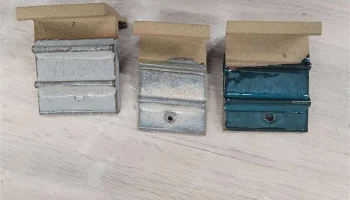

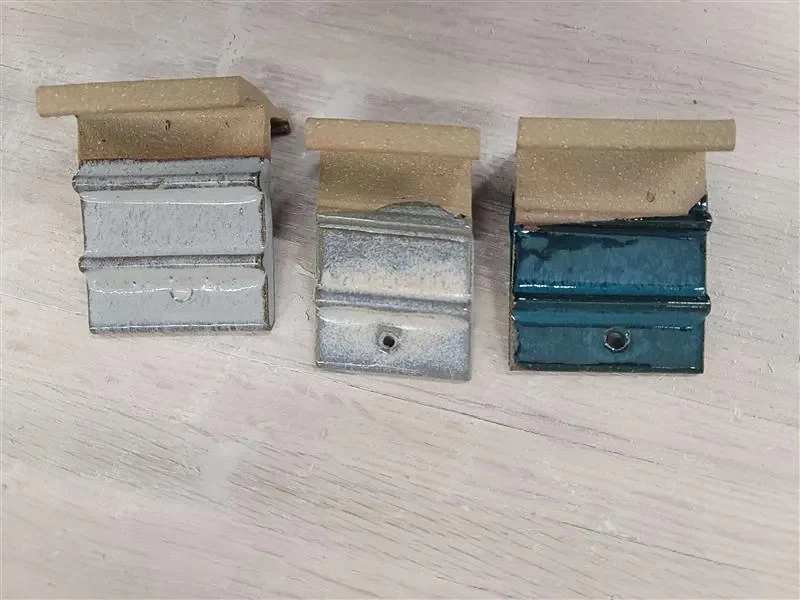

Я использую два выступа, чтобы показать одно и два провала на плитке для испытания глазури. Я также пробиваю дырку, чтобы привязать их к ведрам или повесить по мере необходимости.

Настройки печати
Я напечатал свою из PETG с тремя нижними, верхними и стеночными слоями, 35% гироидального заполнения. Первоначальные испытания показали хорошие результаты на долговечность, без признаков отделения слоев или скрипа. Я сделал свой на Bambu X1 с соплом 0,4 мм.

Я включил файл Solidworks, который использовал для создания этих штампов, и пустые файлы .3mf, если вы хотите создать свои собственные штампы.

Советы по дизайну
Я обнаружил, что стенка толщиной 0,2 дюйма вполне соответствует толщине стенки трубы. Передняя фаска 0,1 дюйма при 45 градусах и круглый вырез 0,75 дюйма были необходимы для повторного сжатия глины вокруг Z-образного стержня, который поддерживает внутреннюю часть штампа.
