Более жесткие зажимы DINMount 50 мм, 55 мм, 66,5 мм - REM..

Спасибо Steiner-Se за предложение и тестирование этой модели. Идея заключалась в том, чтобы сделать зажим для DIN-рейки более плотным и попытаться стандартизировать расстояние между отверстиями до 50 или 55 мм, поскольку во многих конструкциях используется расстояние между отверстиями 46 мм, 52,5 мм или другое, что затрудняет использование разных зажимов для DIN-рейки. Это результат этого сотрудничества. Пожалуйста, оставьте отзыв, если у вас есть предложения по дизайну.

Поскольку эти модели могут использоваться с электрическими компонентами, вы используете эти модели на свой страх и риск.

Это модели для зажимов DIN, которые были переработаны из жесткого DINMount от Ramalama2 (@ TeamFDM).

Эта версия имеет отверстия диаметром 50 и 55 мм, с более плотным зажимом (на 1 мм) и немного толще. Кроме того, я добавил в зажим несколько дополнительных отверстий для винтов M2x8 мм, аналогично конструкц��и EddieSha «Din Clip — Heatset Insert — Screw Mod». Эти отверстия можно использовать для укрепления конца зажима.

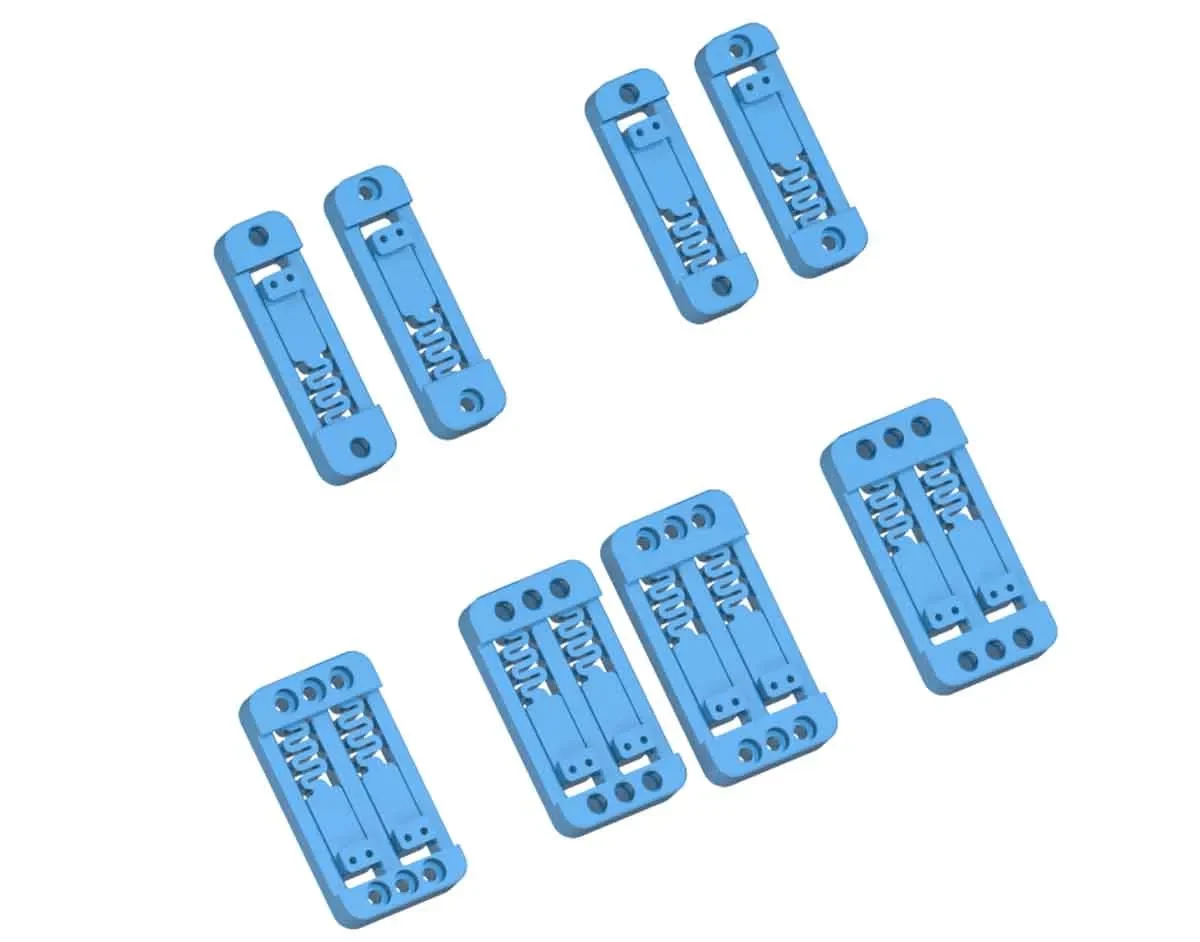

Здесь есть 8 типов клипов со следующими опциями:

Расстояние между отверстиями 50 или 55 мм.
Винт M3 или термофиксированные вставки M3 5x4 мм (диаметр кармана 4,7 и глубина 5 мм)
Версии с одинарным или двойным зажимом DIN

Версии с винтами M3 сконструированы таким образом, что винты крепятся снизу зажима. Например, винт M3x10 мм, вставленный снизу зажима, должен выступать над зажимом примерно на 3,4 мм. Клипсы имеют толщину 9,6 мм.

Модель STEP включена. Пожалуйста, не забудьте включить Stiffer DINMount от Ramalama2 (@ TeamFDM) в качестве источника ремикса, если вы делаете ремикс этого.

У меня есть ряд других моделей Voron, которые вы можете найти здесь.

Если эти модели кажутся вам полезными, поставьте лайк или оставьте комментарий с фотографиями ваших отпечатков.

Вы можете найти другие вещи, над которыми я работаю, в моем блоге здесь. Вы также можете подписаться на меня здесь, на Printables или MakerWorld, чтобы видеть, какие новые материалы я публикую. Если вы хотите поддержать мою работу, вы можете купить мне кофе по этой ссылке:

https://www.buymeacoffee.com/mystoopidstuff

Спасибо за поиск!

Список изменений:

18 апреля 2025 г.: Добавлена версия диаметром 66,5 мм.
