Baofeng UV 5RH PRO, UV 5RM Адаптер аккумулятора для 18650..

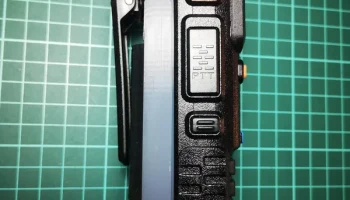

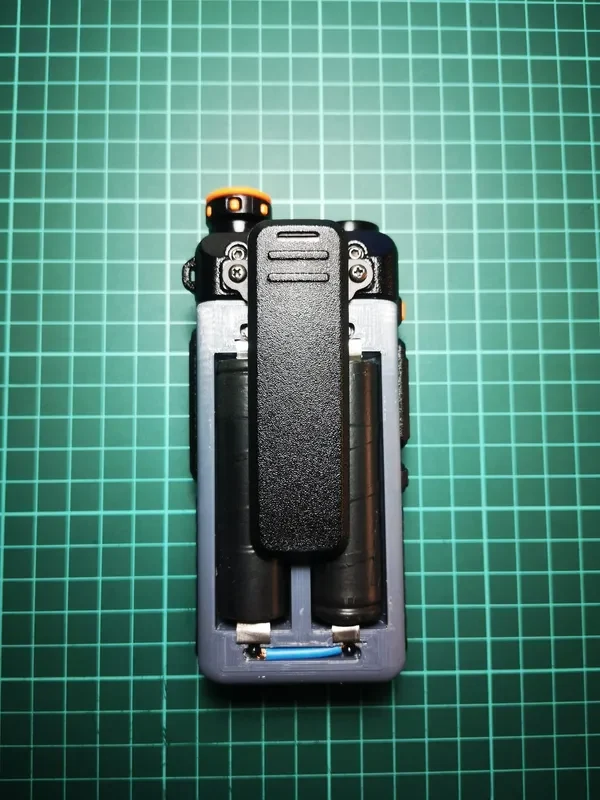

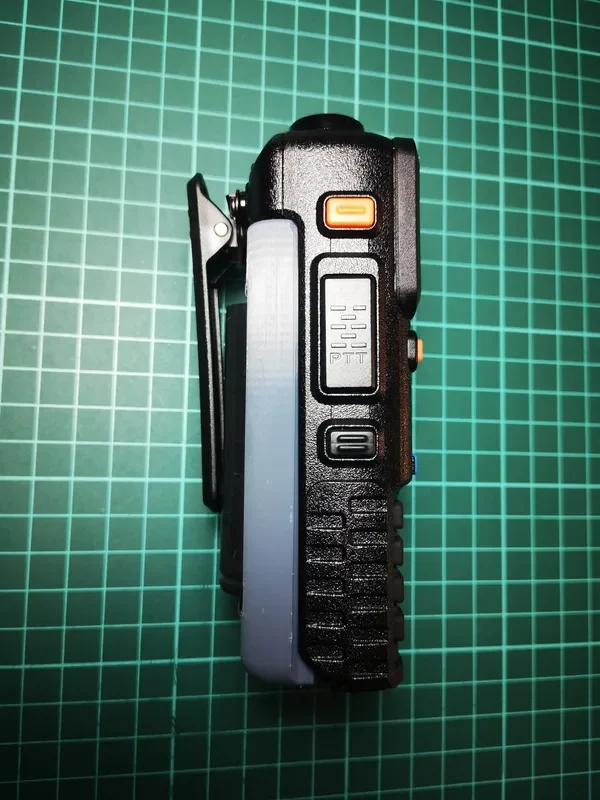

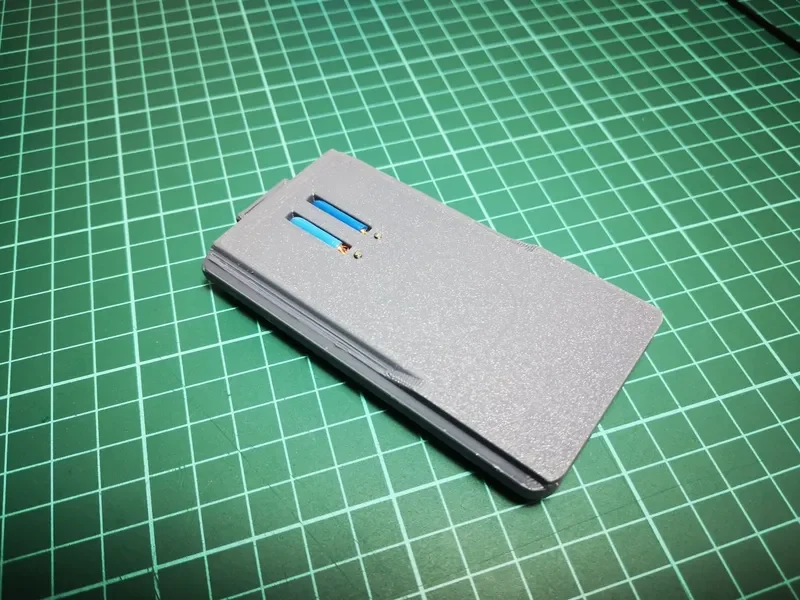

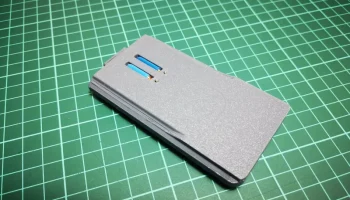

Это специальный адаптер аккумулятора для Baofeng UV-5RH PRO. Это позволяет питать радиостанцию ​​от двух литий-ионных батарей 18650 вместо оригинальной батареи.

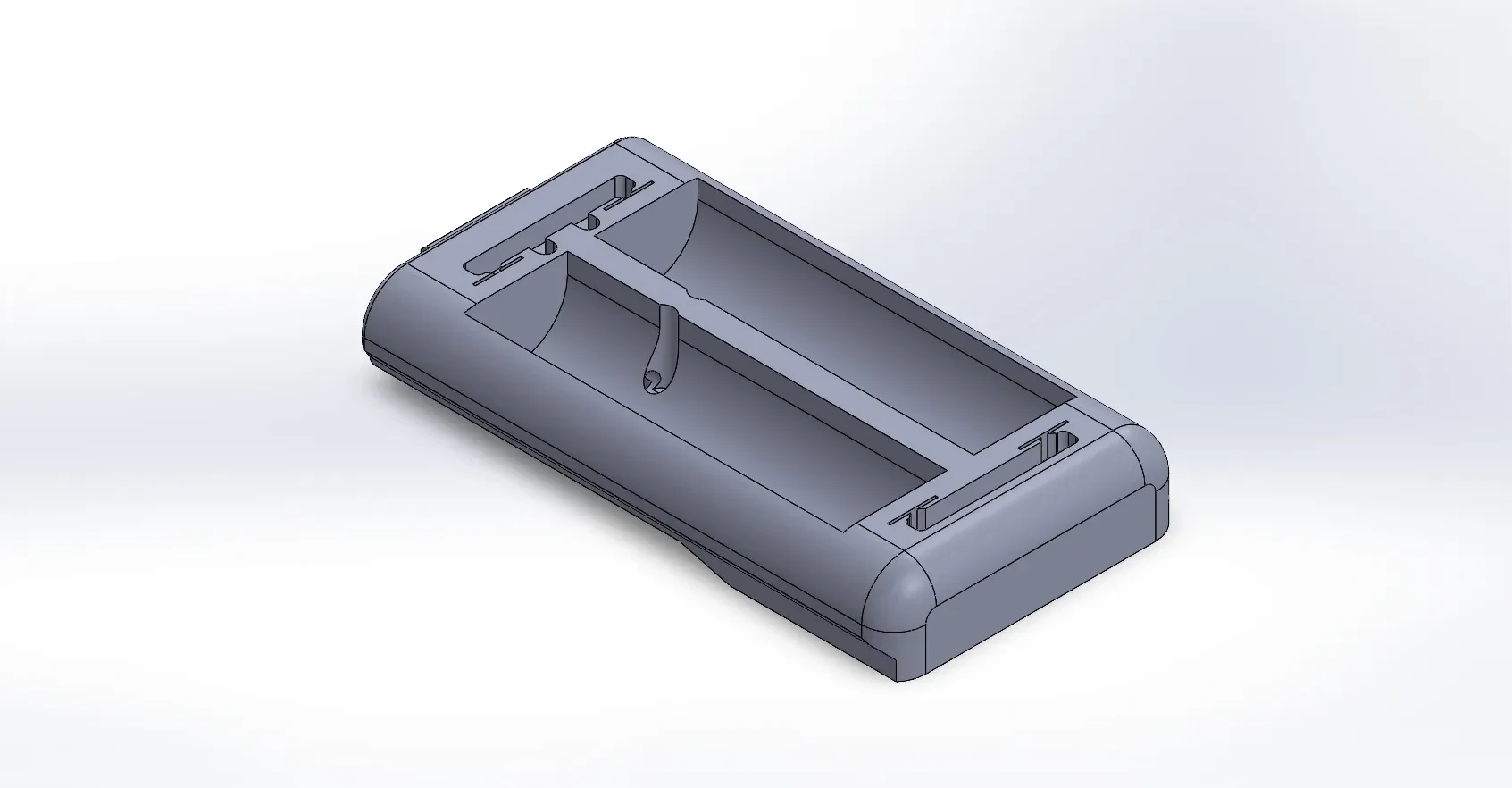

Я рекомендую печатать его из PETG или ABS для большей долговечности по сравнению с PLA.

Материалы:

4x М2x10 мм

2x M2x4 мм (Примечание: возможно, вам придется обрезать их немного короче 4 мм, чтобы они идеально подходили).

Проводка: несколько сантиметров тонкой медной проволоки для внутренних соединений.

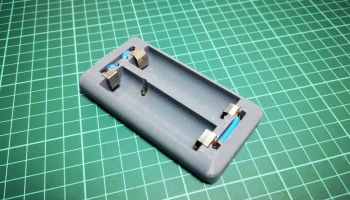

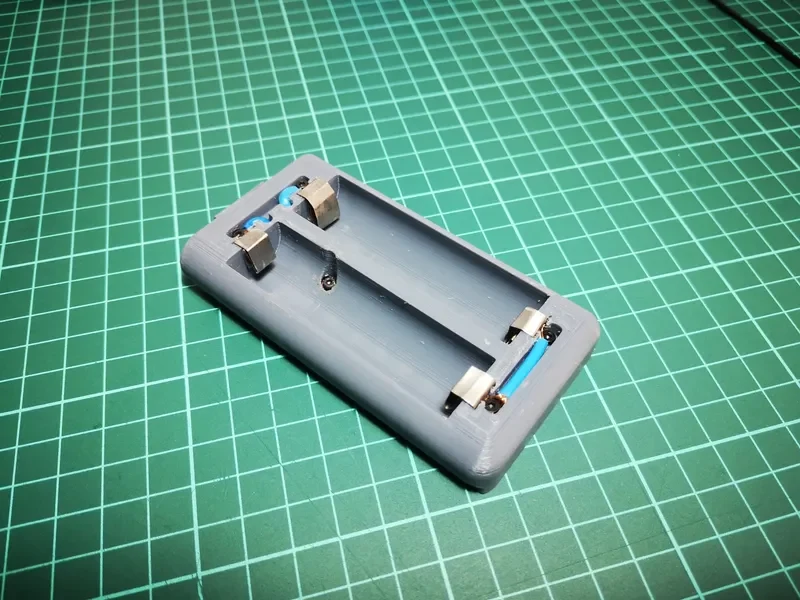

Контакты: Металлические разъемы я сделал из металлических полосок из банки с тунцом. Вы можете использовать любые проводящие пластины из пружинной стали или меди, которые есть под рукой.

Установка:

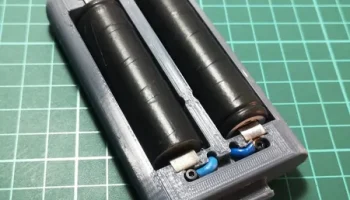

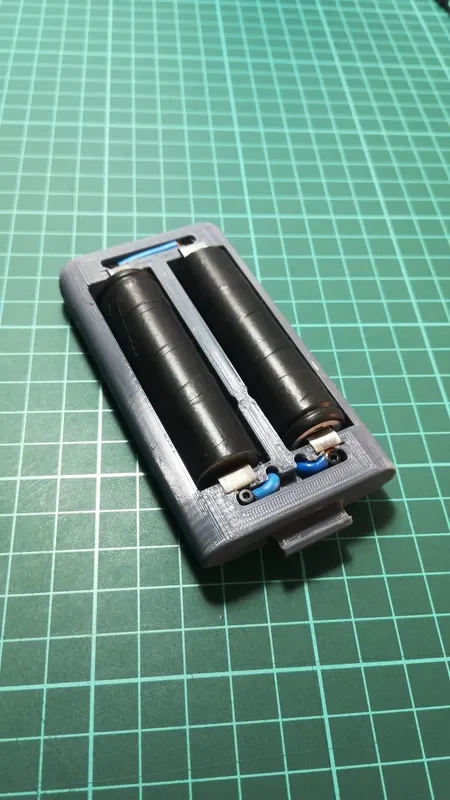

Нижняя часть: Зажмите провода с помощью винтов, обеспечив надежный контакт с металлическими полосами.

Верхняя часть: повторите тот же процесс. Проденьте провод через отверстие, проведите его через внутренний канал и закрепите винтом, обеспечивая контакт с металлической полосой.

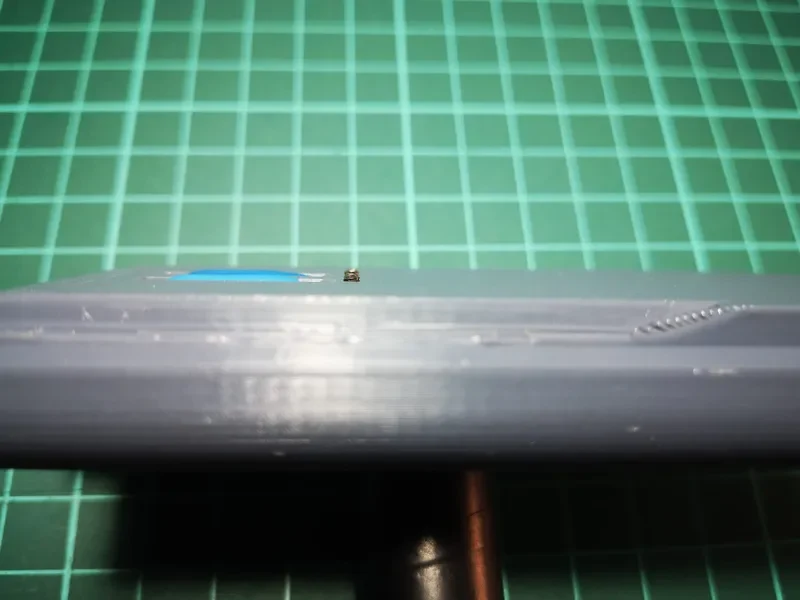

Важно: будьте осторожны с длиной винтов. Если винт выступает слишком далеко от поверхности, это может привести к повреждению разъемов радиостанции. При необходимости подрежьте их.

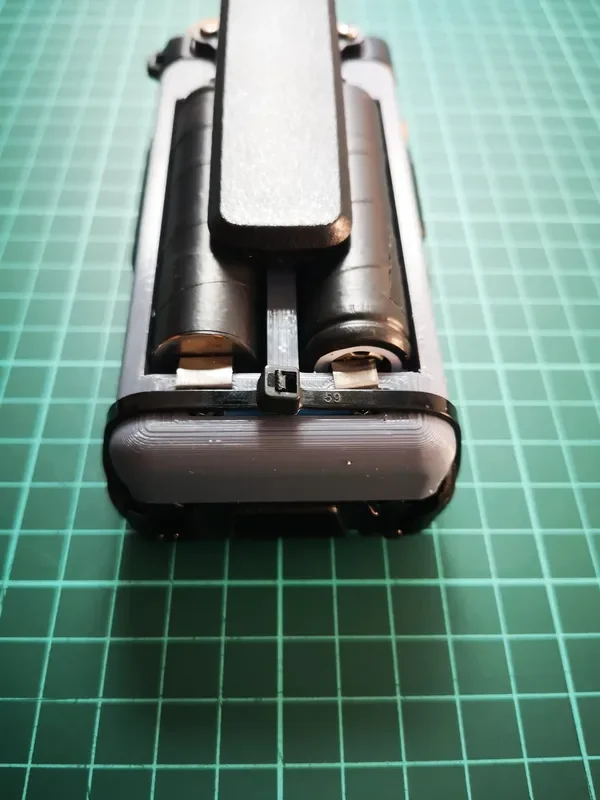

Возможно, вам придется закрепить адаптер аккумулятора с помощью застежки-молнии внизу, как показано на рисунке.

Это проект «сделай сам», включающий литиевые батареи и электронное оборудование. Используйте этот адаптер на свой страх и риск. Я не несу ответственности за любой ущерб вашему радио, батареям или личной собственности, вызванный неправильной сборкой, изменением полярности или неправильным использованием этого адаптера. Всегда проверяйте напряжение и соединения с помощью мультиметра, прежде чем подключать его к Baofeng.
