Полугерметичный корпус Ikea Lack

DIY, Самоделки

Источник:

www.printables.com

Я сделал этот корпус, чтобы можно было использовать токсичные материалы, такие как АБС, ПК или ПА, не выходя из комнаты на несколько часов. В качестве фильтра я рекомендую использовать фильтр HEPA H14 или выше. Оставлю ссылку на тот, который я купил.

Все напечатано в PETG, но это не обязательно, при желании можно использовать обычный PLA.

НЕОБХОДИМЫЕ ЧАСТИ:

печатные детали
2x Икеа Лак
Кабельный ввод 60 мм
4 панели из плексигласа размером 60x50 см
57 винтов M3,5x12 (для уверенности купите больше)
черный силикон
HEPA-фильтр H14
2x 120-мм USB-вентилятора

ССЫЛКИ:

ФИЛЬТР

https://www.amazon.it/dp/B0BWJQ1VL1?ref=ppx_yo2ov_dt_b_product_details&th=1

ВЕНТИЛЯТОРЫ

https://www.amazon.it/dp/B0CXHFZJ6G/ref=sspa_dk_detail_0?pd_rd_i=B0CXHFZJ6G&pd_rd_w =O9r8t&content-id=amzn1.sym.7ef04998-a968-4397-9cab-635d55e2c83b&pf_rd_p=7ef04998-a9 68-4397-9cab-635d55e2c83b&pf_rd_r=NP6NV9FC6ABC92NJBESH&pd_rd_wg=V1Bzt&pd_rd_r=ffeda f27-2c19-42a3-86b5-f24743b612ff&s=industrial&sp_csd=d2lkZ2V0TmFtZT1zcF9kZXRhaWw&th=1

СБОРКА:

Соберите оба Ikea Laks

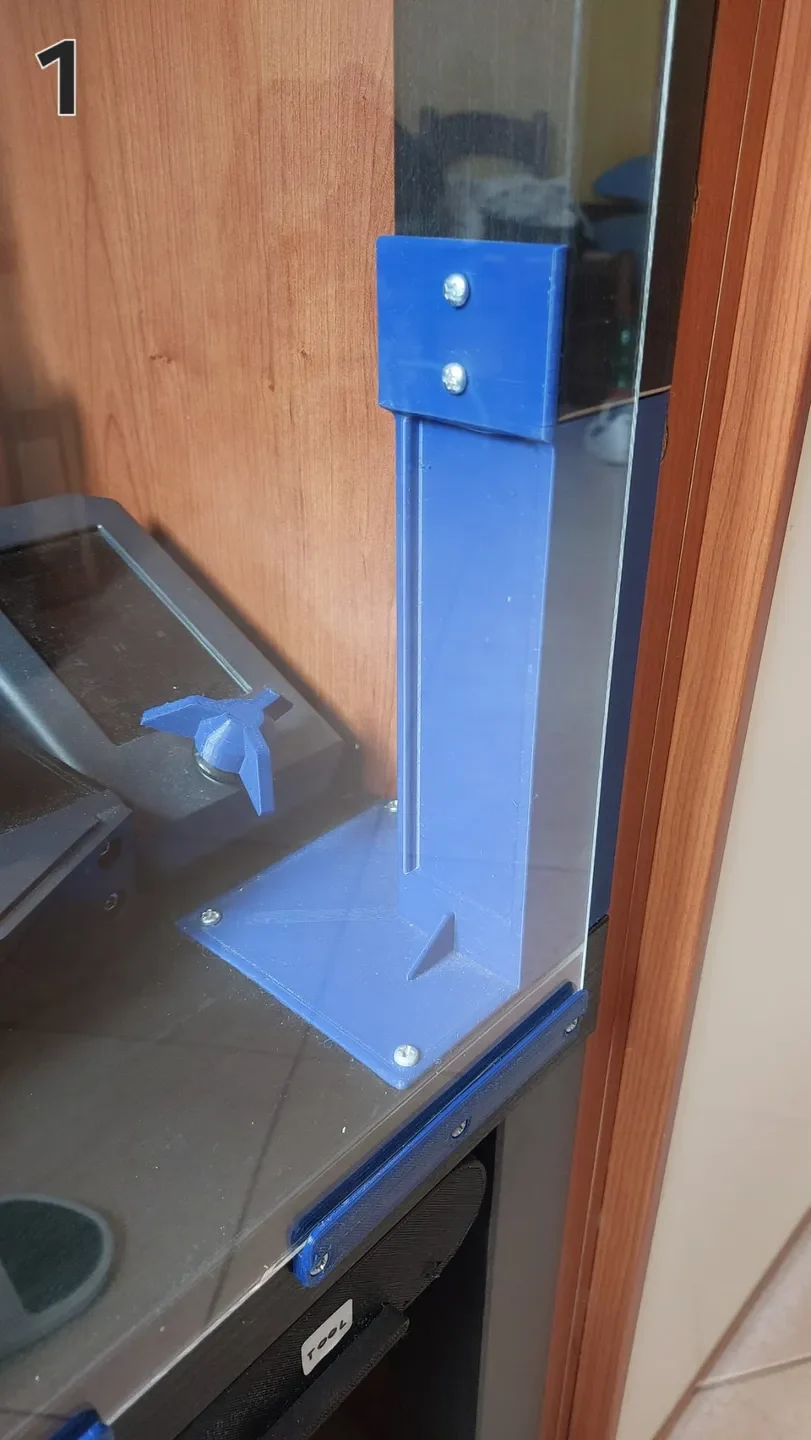

Прикрутите опоры для ног к одному Ikea Lack (фото 1).
Прикручиваем первый недостаток Икеи ко второму (фото 1)

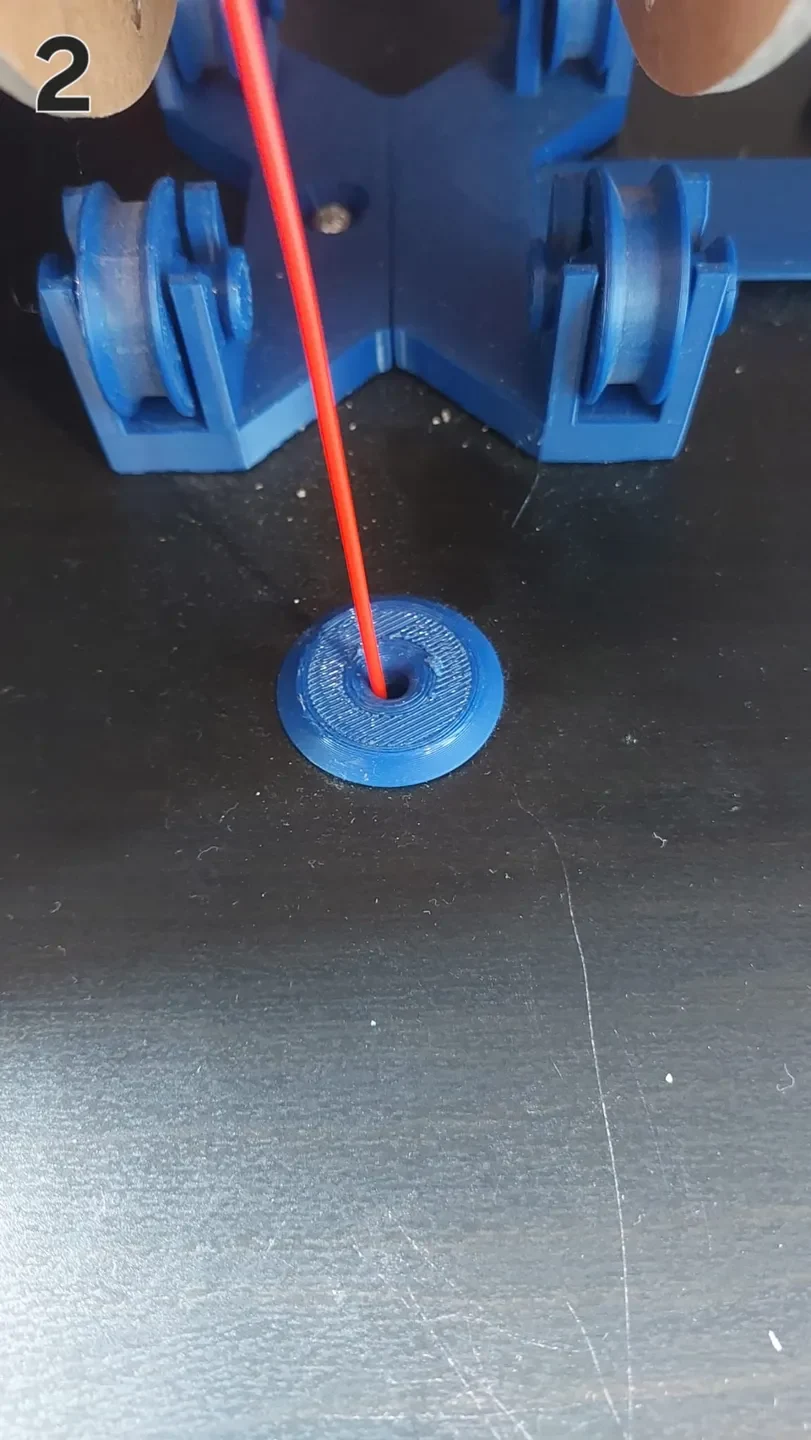

Просверлите отверстие М8 на верхней поверхности верхнего Лака (рисунок 2).
Вставьте направляющую нити (рис. 2).

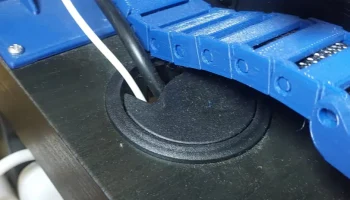

Просверлите отверстие диаметром 60 мм в углу/ст��роне нижнего Lack (рисунок 3).
Вставьте кабельный ввод (рисунок 3).

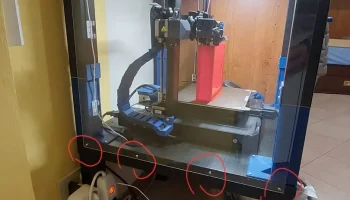

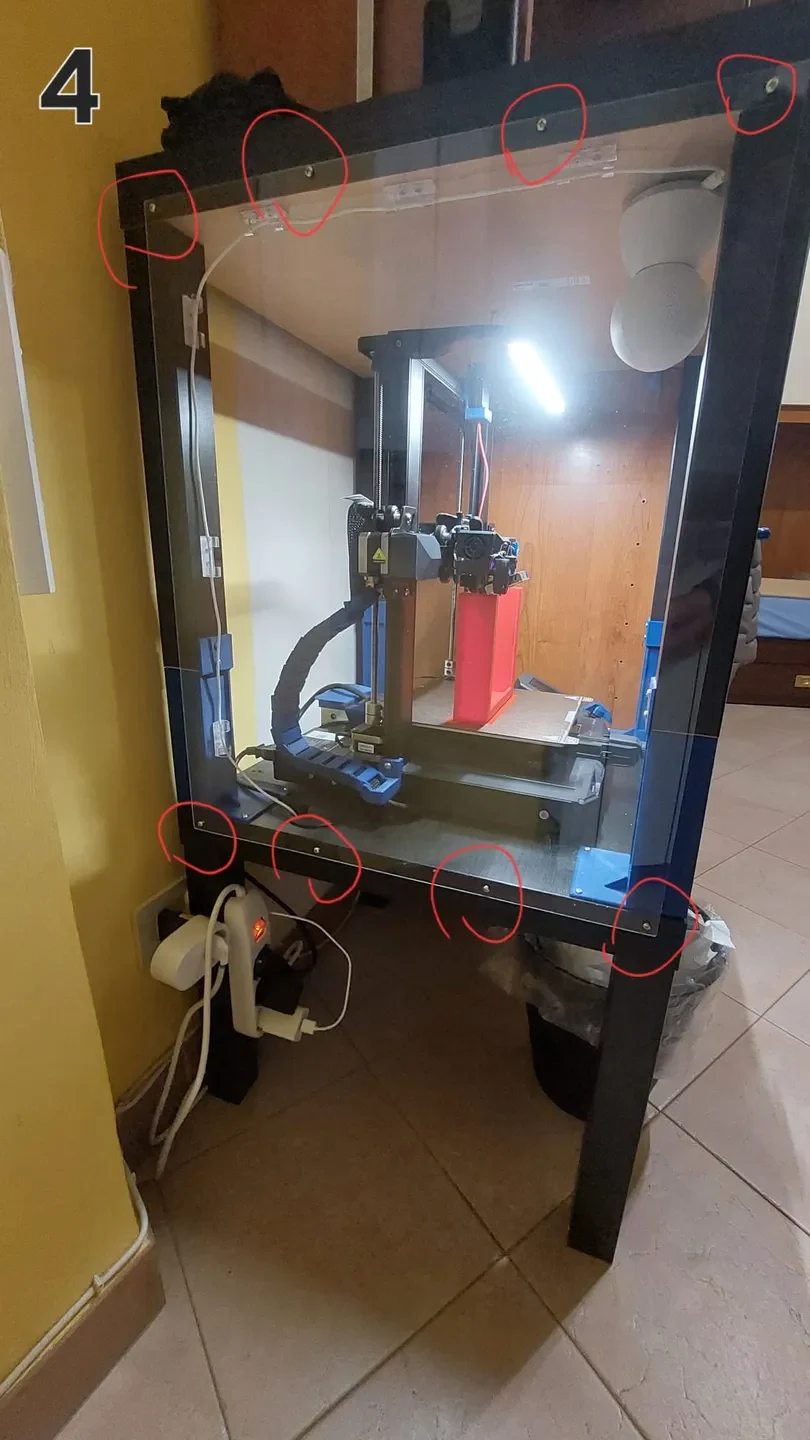

Просверлите 8 отверстий на 3 панелях (4 в верхней части и 4 в нижней части).
Прикрутите эти панели по бокам и сзади корпуса (Рисунок 4).

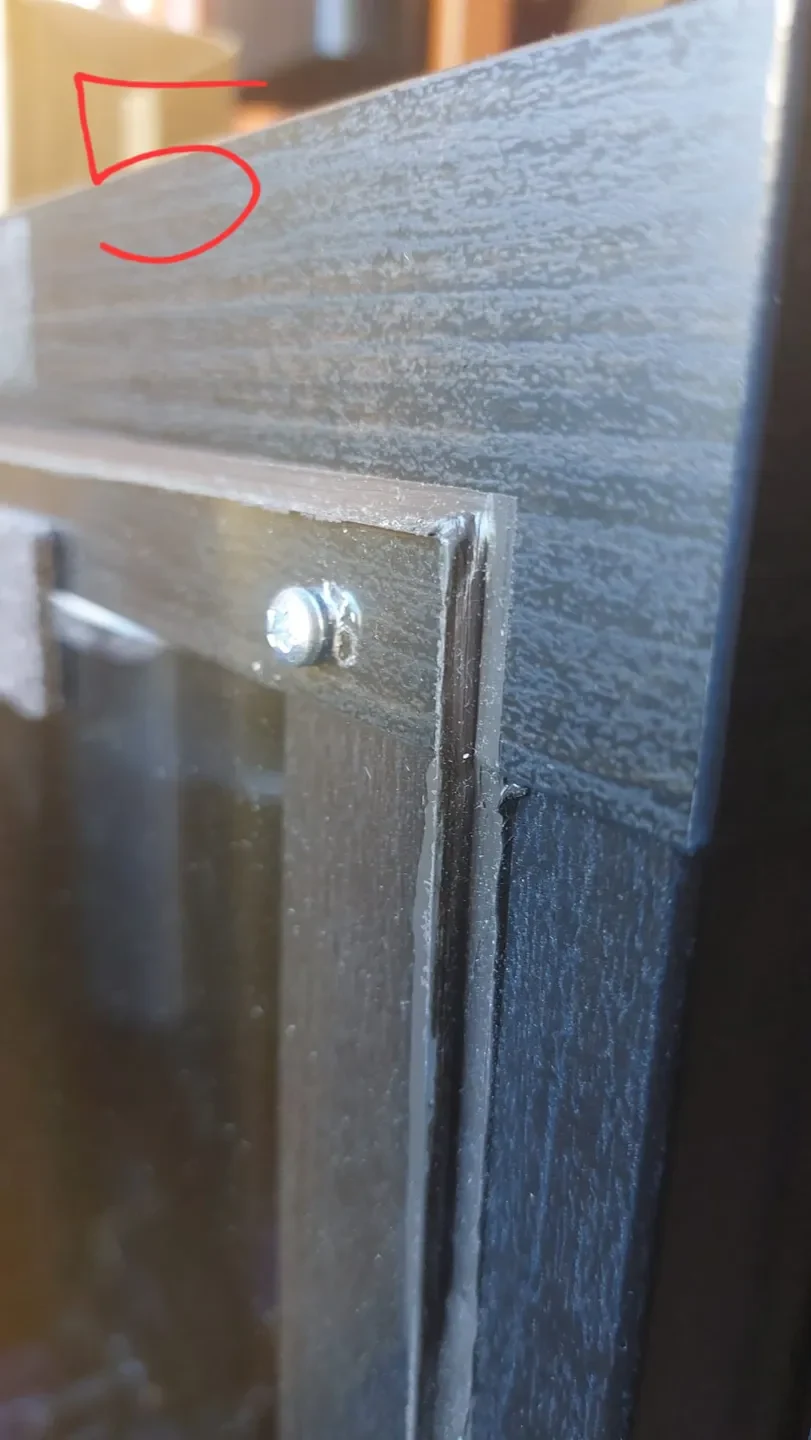

Заклейте их силиконом (фото 5).

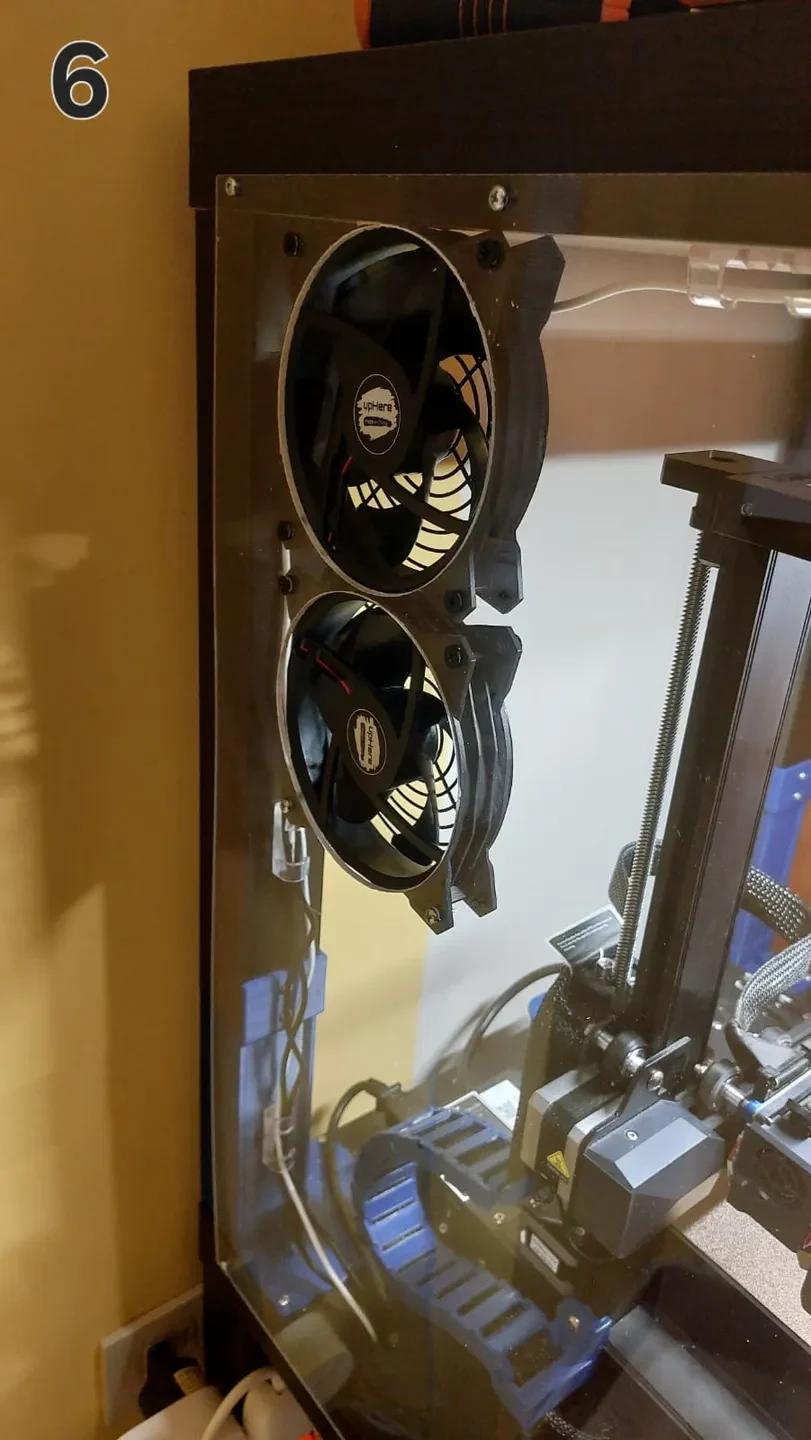

Выберите одну из этих панелей, просверлите 2 отверстия диаметром 120 мм и установите оба вентилятора рядом друг с другом внутри корпуса, где они не мешают работе принтера (рис. 6).

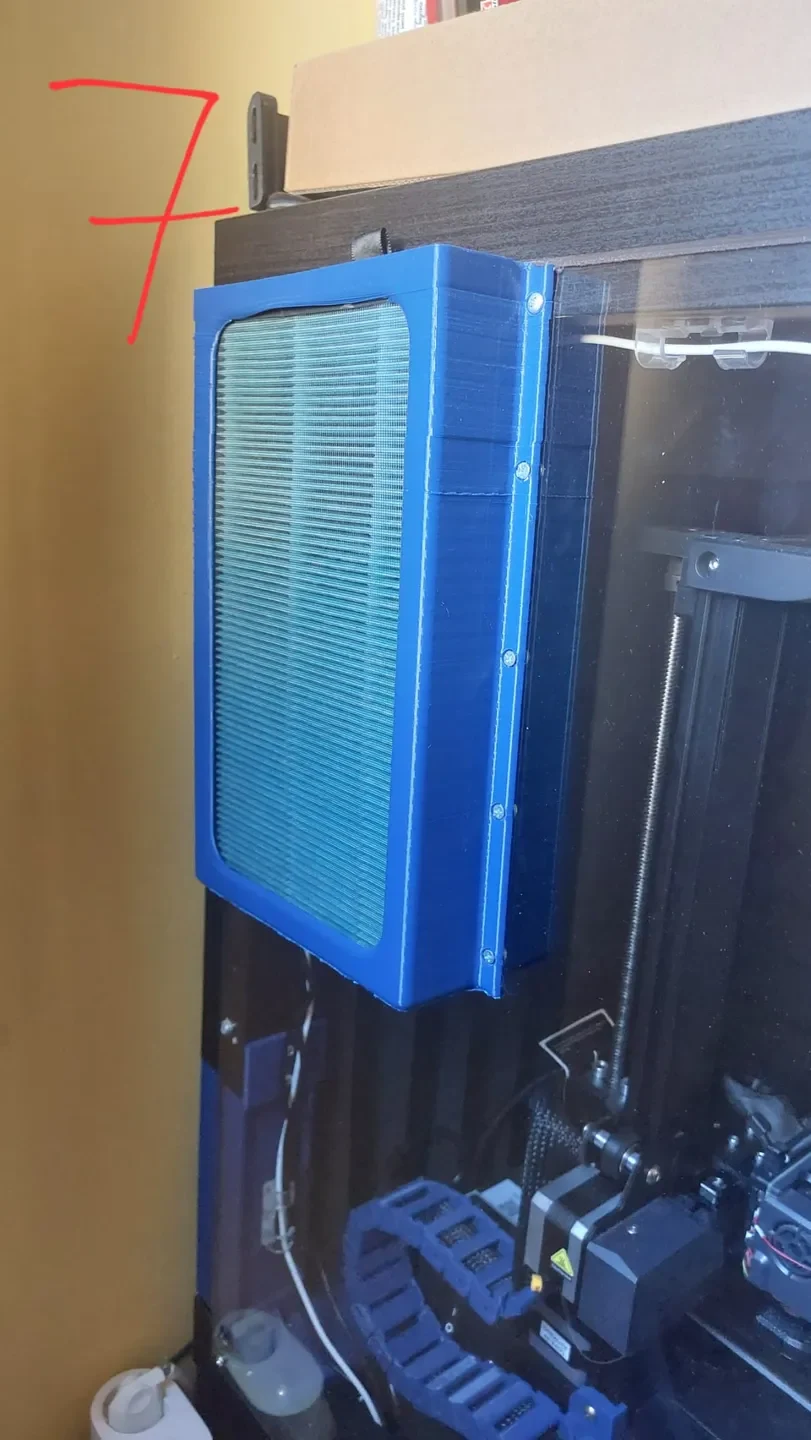

Установите воздушную коробку снаружи той же панели (рисунок 7).
Вставьте фильтр

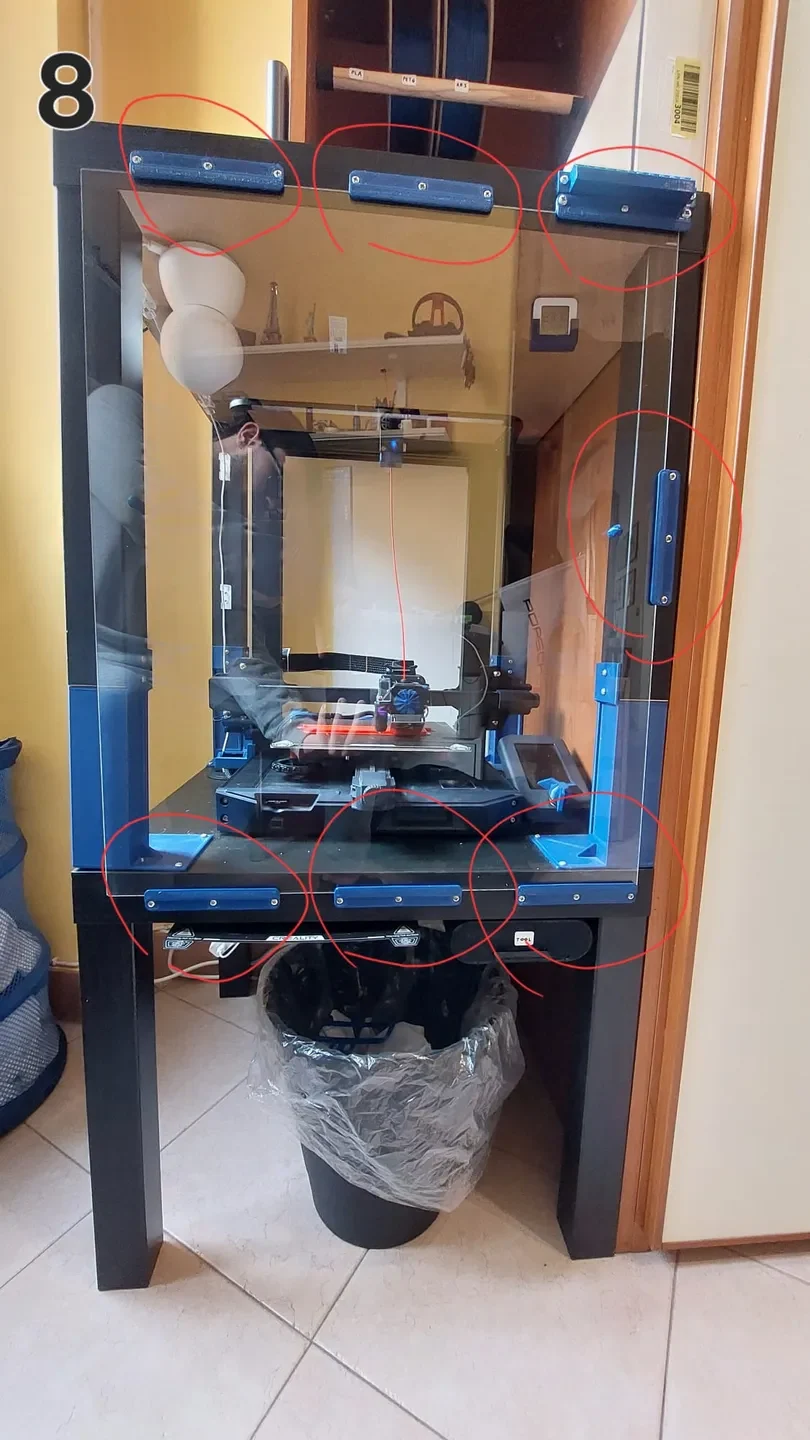

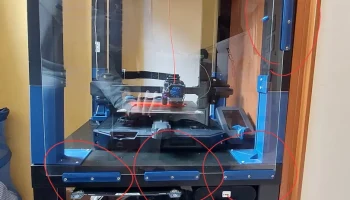

С лицевой стороны прикрепите 7 реек (рисунок 8).
Просверлите 2 отверстия М3 по бокам последней панели (средней высоты, как показано на рисунках).

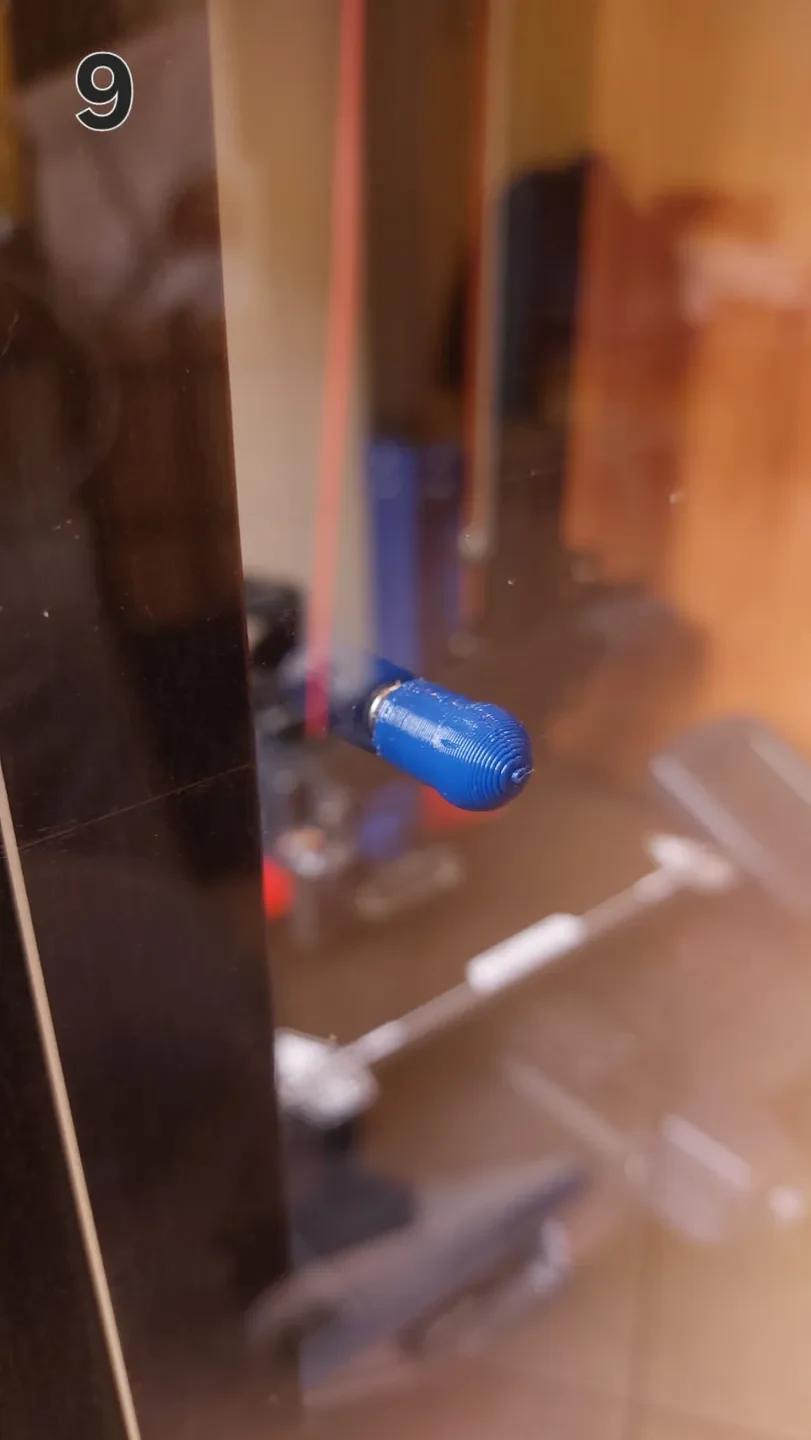

Прикручиваем ручки (фото 9)
Вставьте панель в направляющие
СБОРКА ЗАВЕРШЕНА
