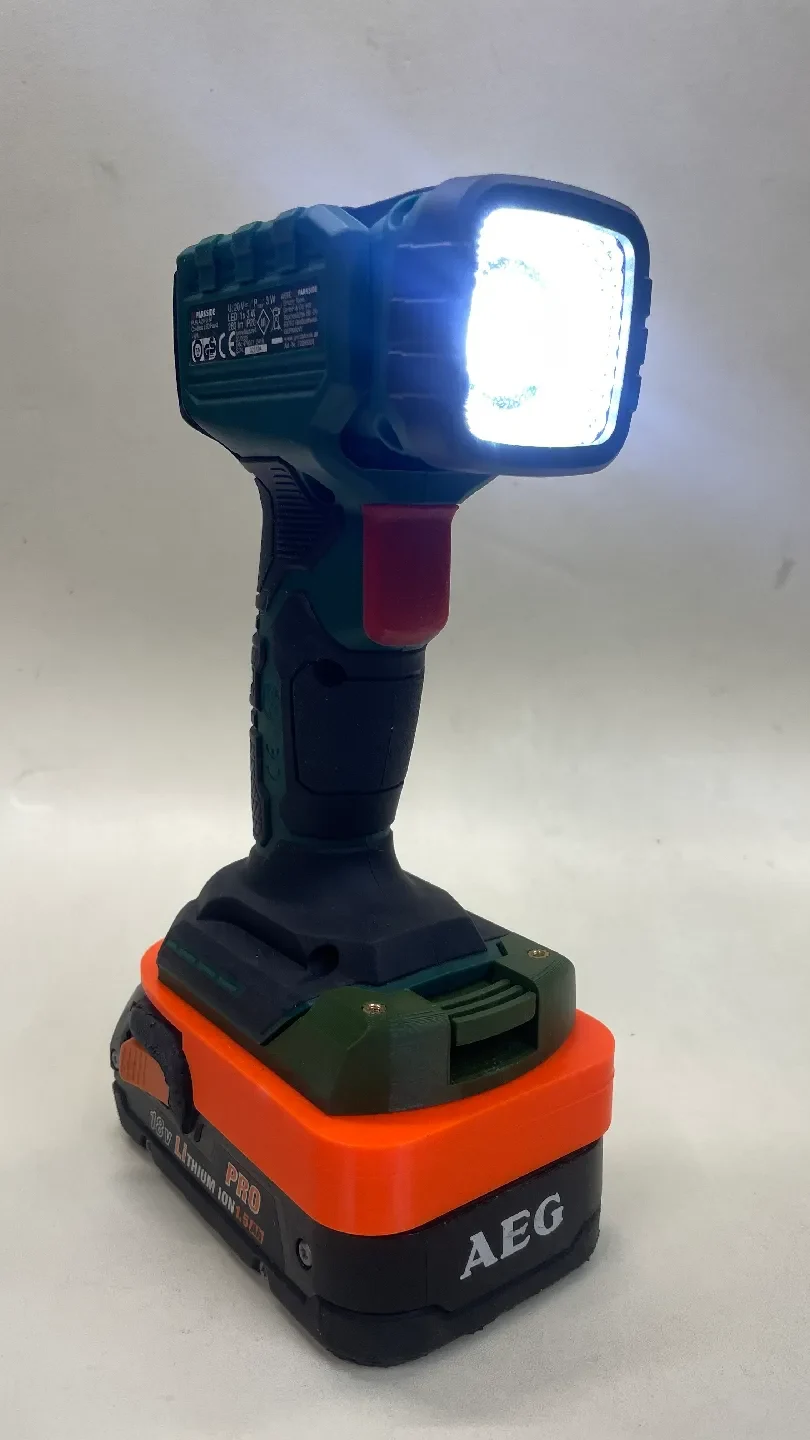

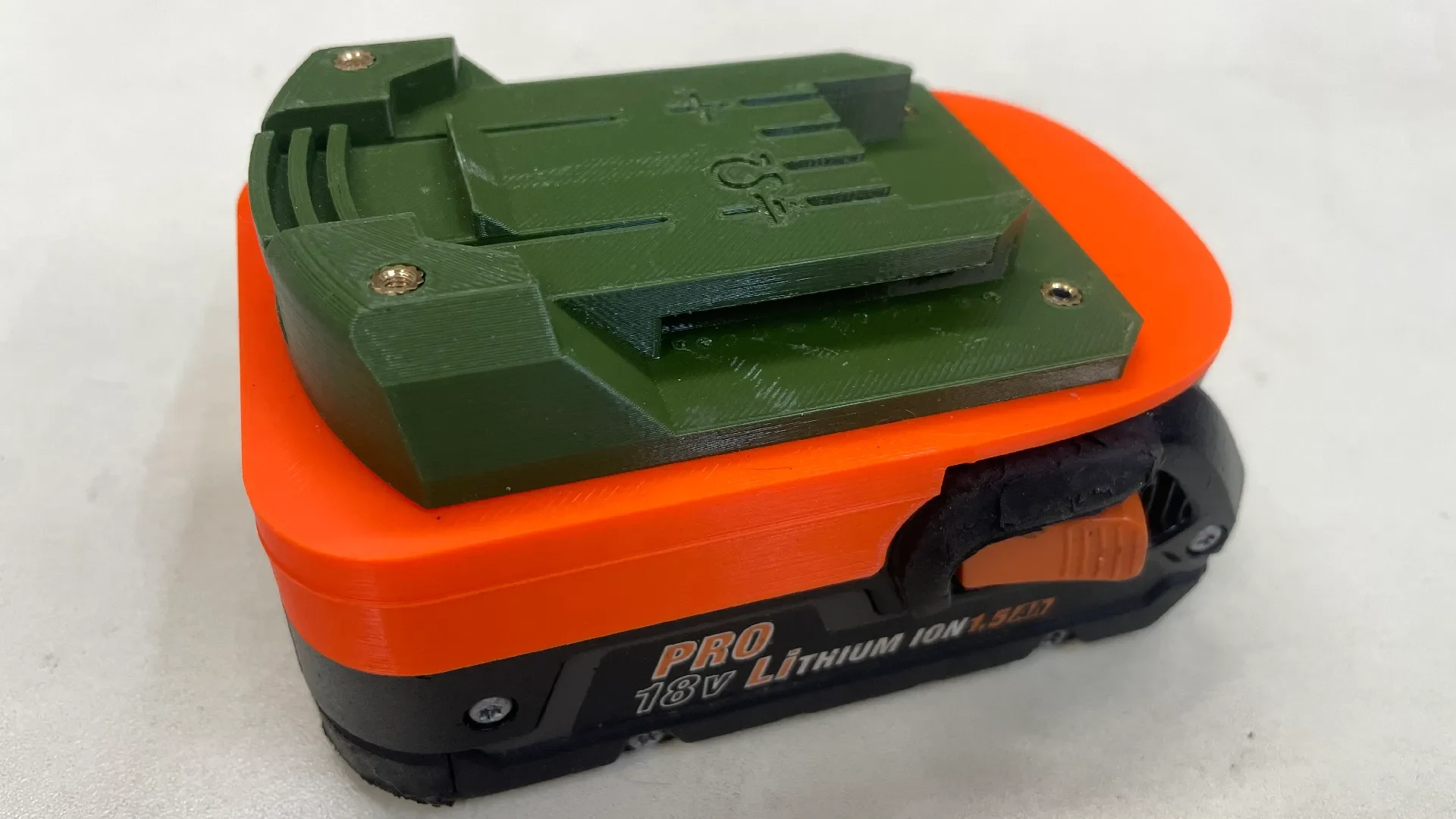

Переходник AEG/Ridgid на Parkside

Подставка для печати с 15%-ным заполнением сетки, органичная поддержка повсюду.

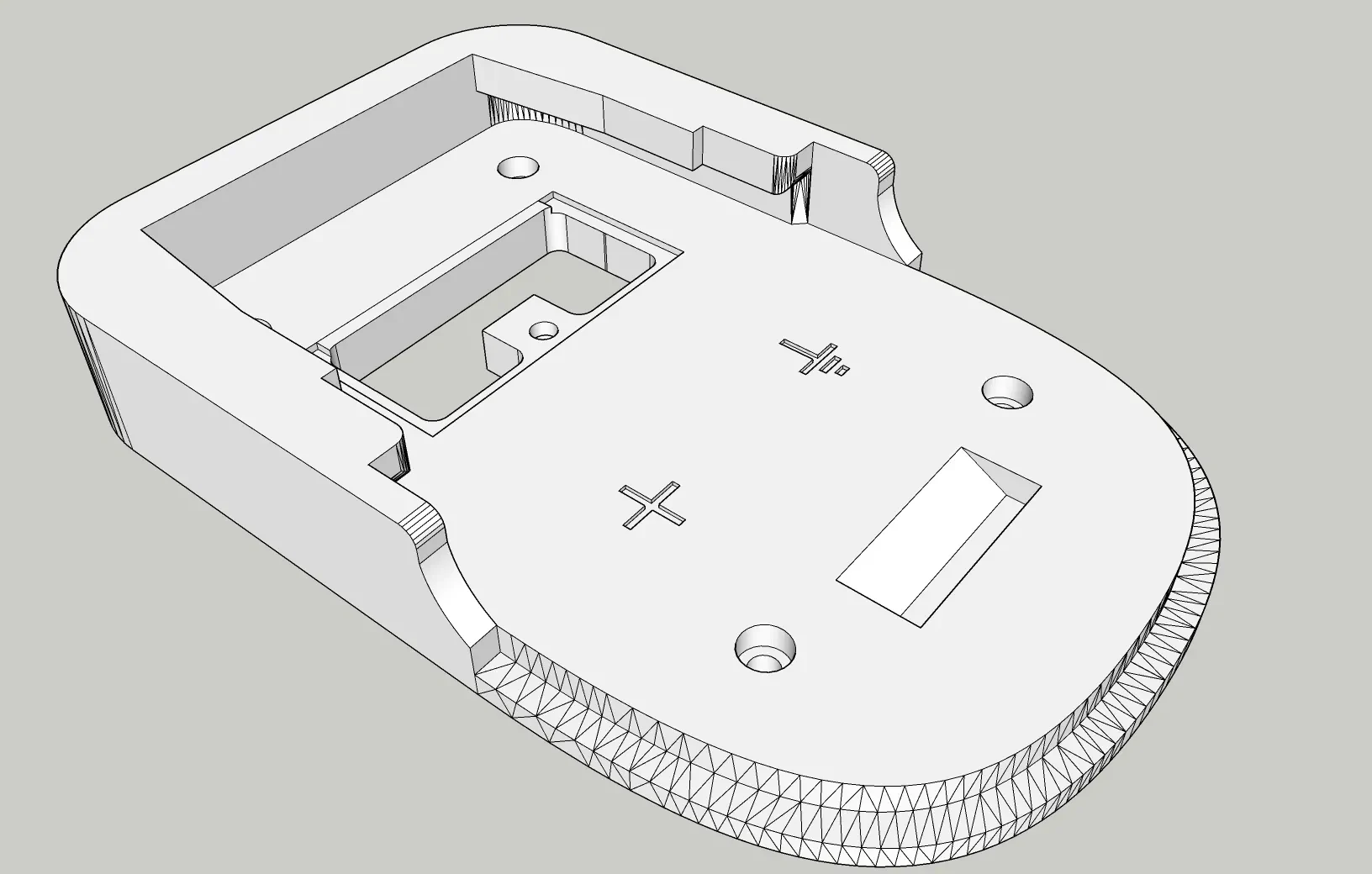

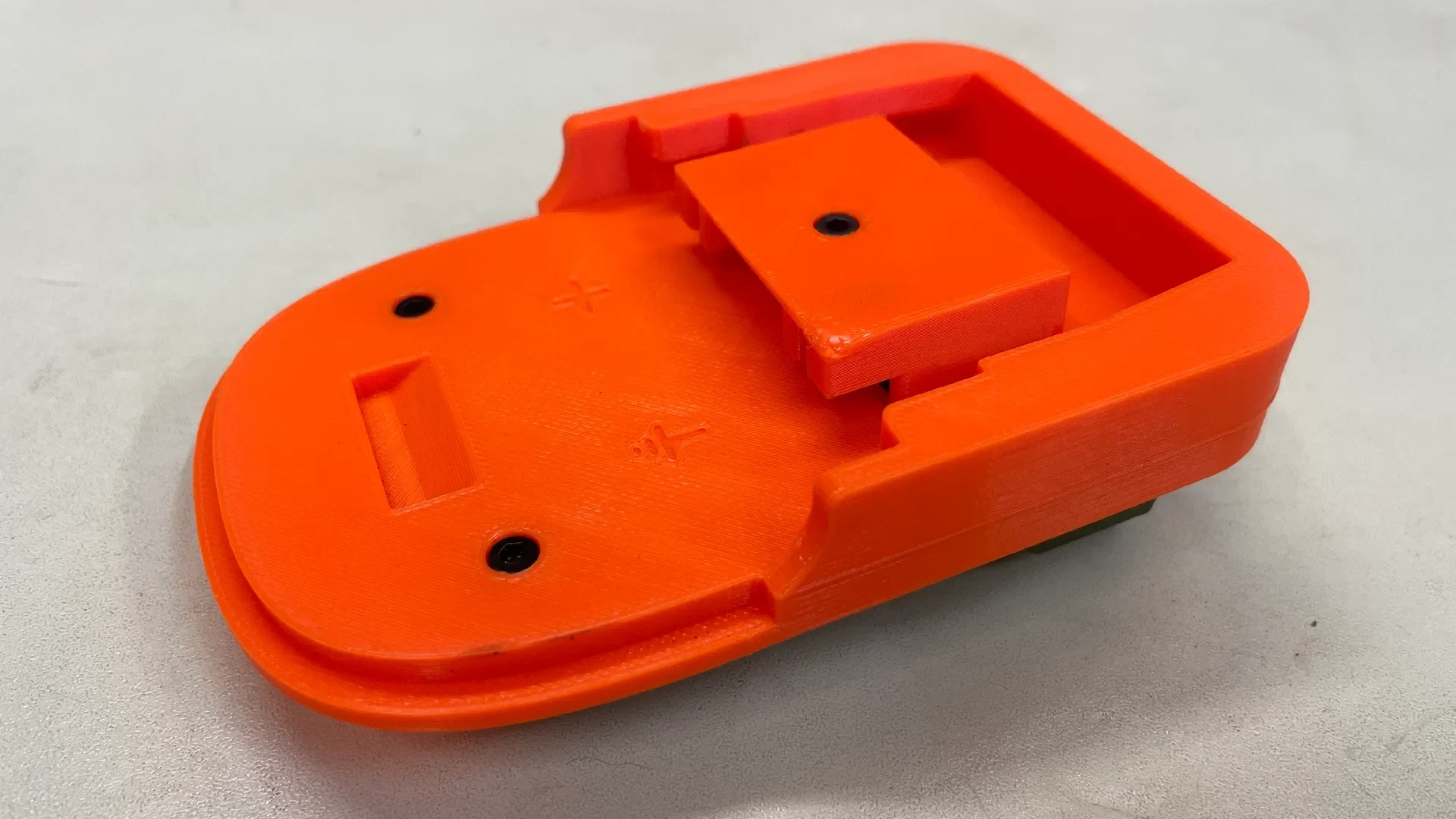

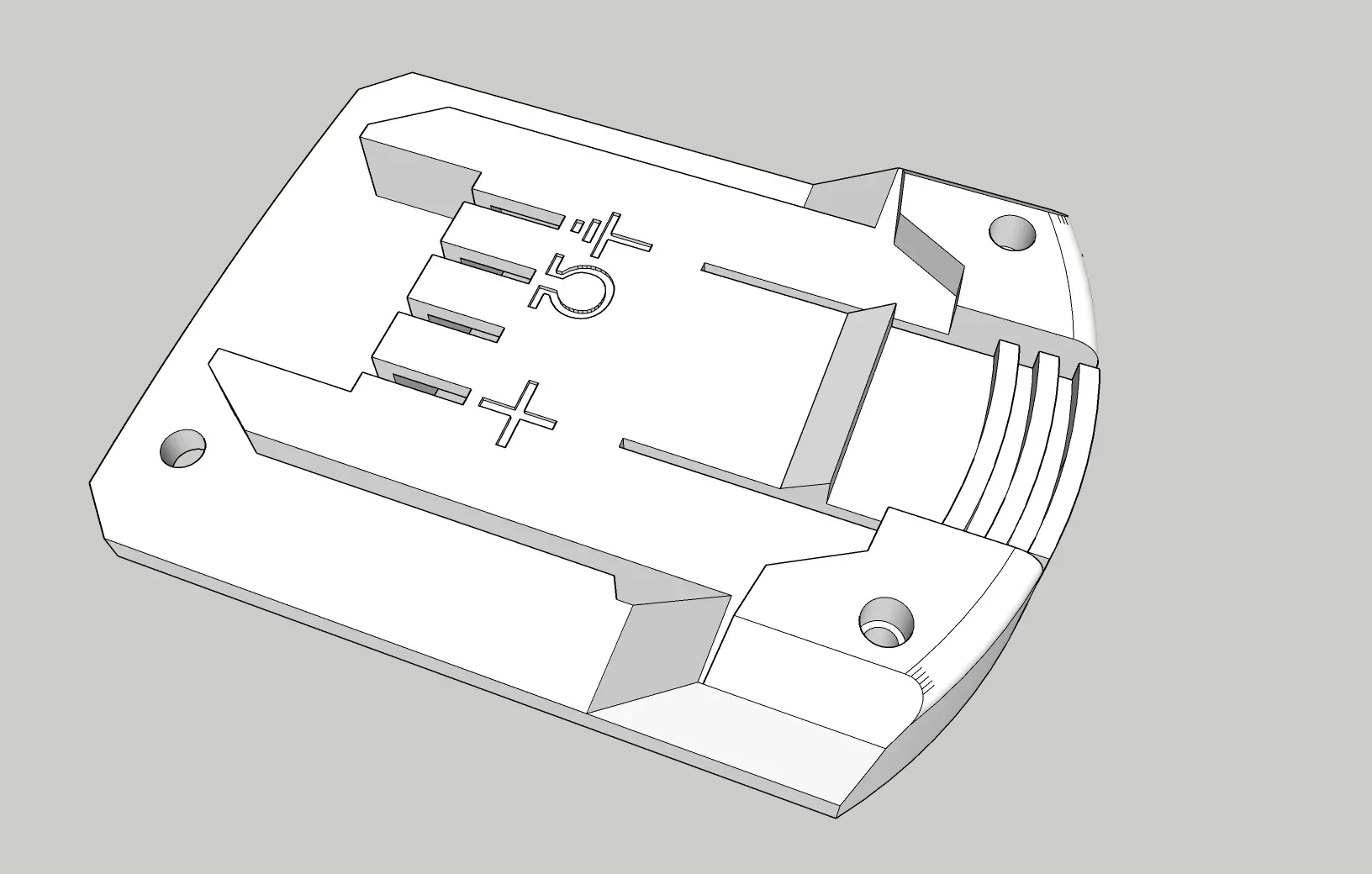

Распечатайте все детали, затем вставьте латунные запрессовочные гайки, как показано на рисунках.

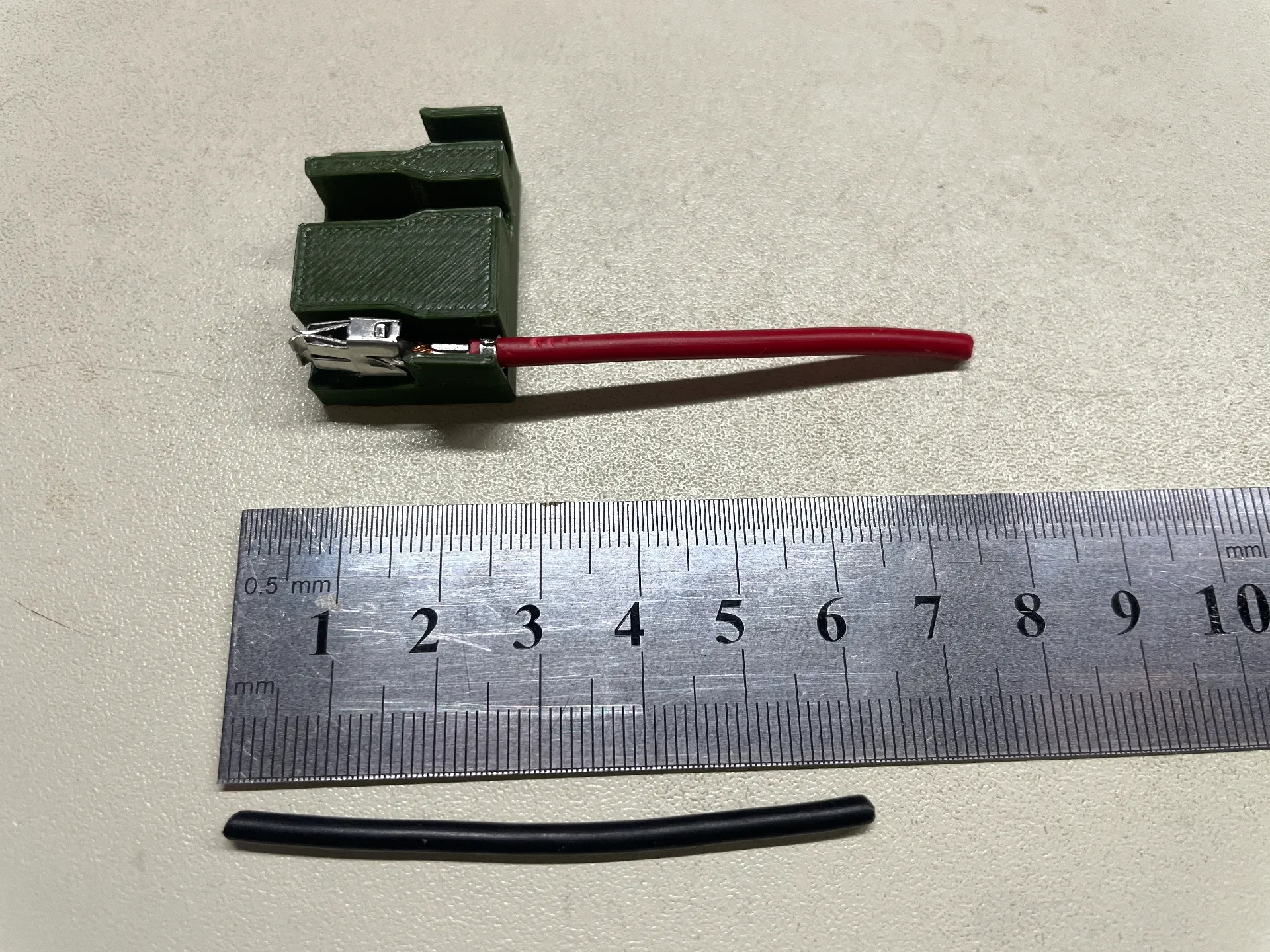

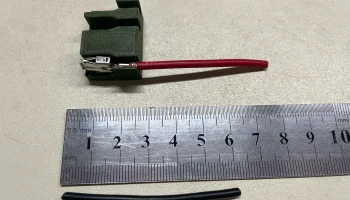

Обрежьте провода до длины 60 мм.

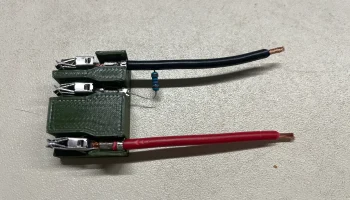

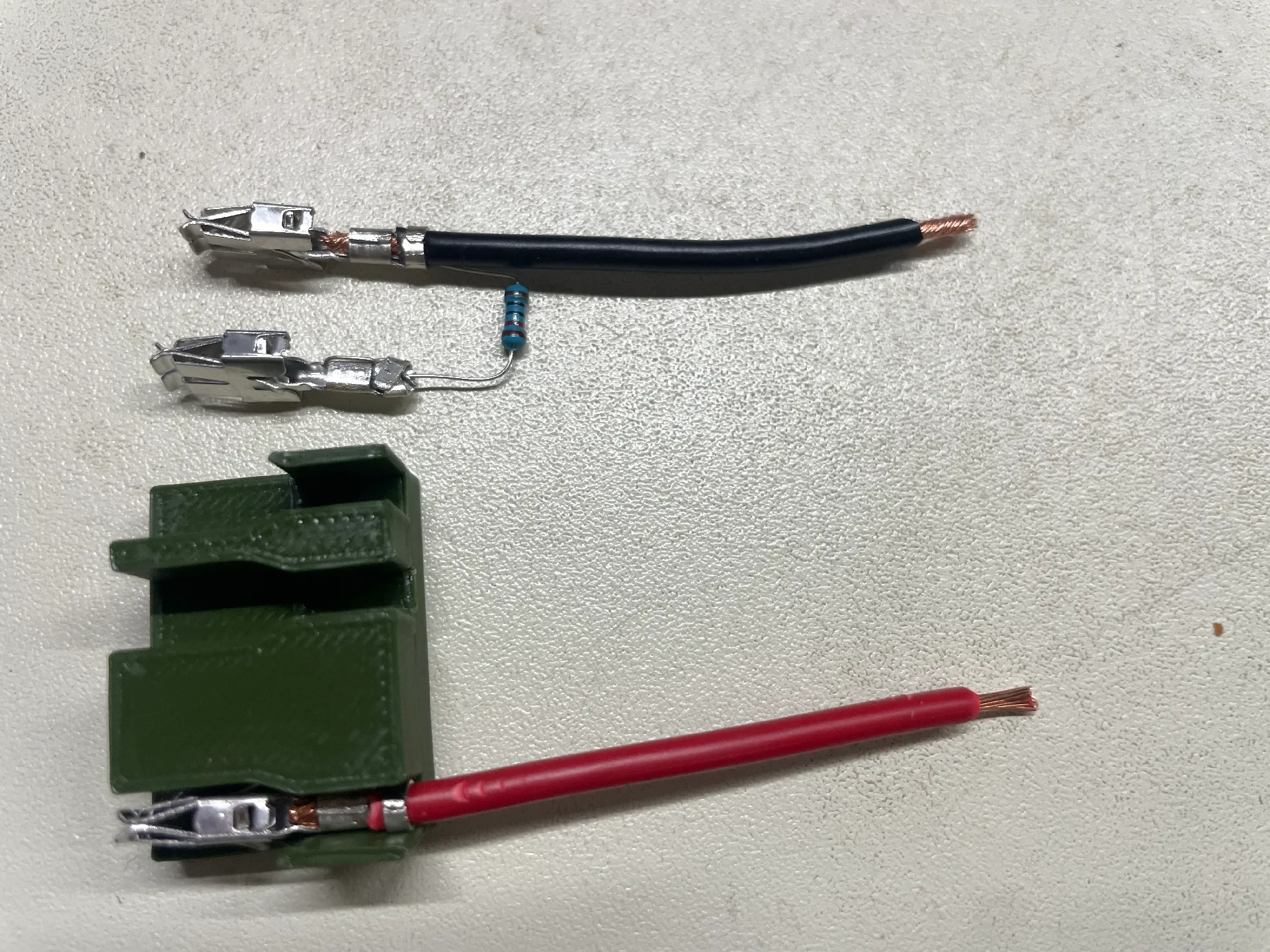

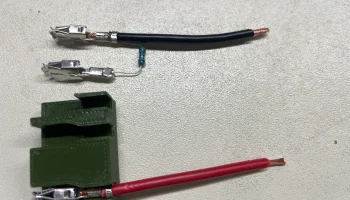

Настройте разъем Parkside следующим образом.

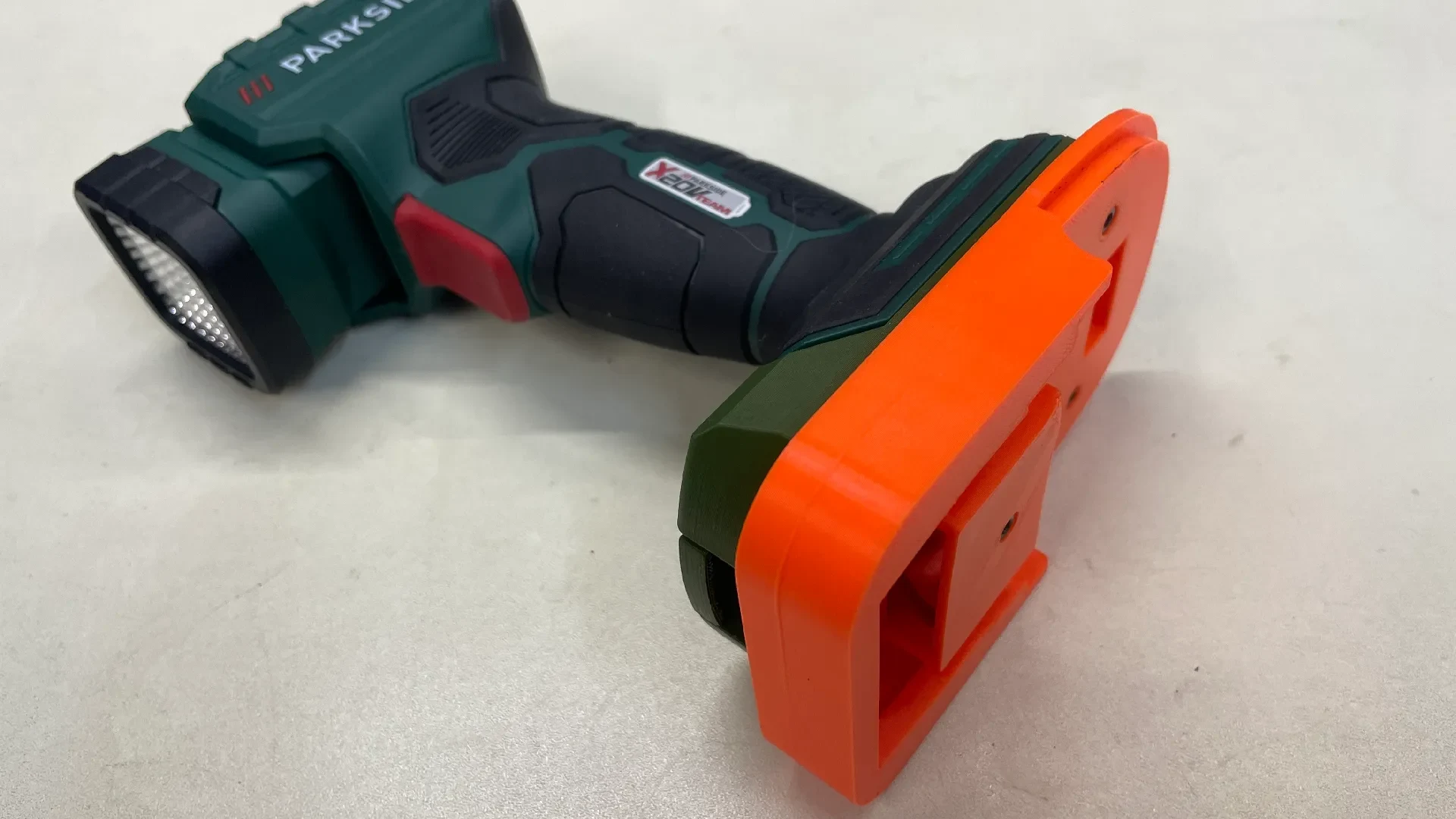

Просто поместите туда разъем Parkside, он останется на месте, когда будет установлена пластина AEG.

Оборудование, необходимое для этой печати.

1 красный шнур 1,5 мм² x длина 60 мм (~2,3/8")

1 черный шнур 1,5 мм² x длина 60 мм (~2,3/8")

1 резистор 10 кОм

5 x 6,3 мм (~ 1/4 дюйма) автомобильные разъемы для проводов 926965-1

3 вставные латунные запрессовочные гайки M3*4*5 мм

2 x вставные латунные запрессовочные гайки M3*5*5 мм

2 стальных винта с шестигранной головкой M3 M3x20 мм

1 x стальной винт с шестигранной головкой M3 M3x16 мм

2 стальных винта с шестигранной головкой M3 M3x8 мм

Загуглите «клемма провода для автомобильных соединений 926965-1» или картинку ниже, чтобы найти эту деталь в Интернете.

Латунные вставки и винты с шестигранной головкой. Просто закажите комплекты, подобные приведенным ниже.
