Радиальная катушка Ham Radio Passion (LB8IJ)........

Фон

Мне не хватает времени на работу с портативным устройством, и я всегда ищу новые способы сэкономить время. В более чем 90% всех моих портативных операций я использую эту китайскую вертикальную антенну с заземлением. Поскольку его легко переносить, он надежен и быстро устанавливается. Поэтому я также предпочитаю антенну для POTA Rovers.

Единственное, что меня замедляет, — это вытяг��вание радиалов. Радиальные, входящие в комплект антенны, легко запутываются и распутываются, поэтому их распутывание и растягивание может занять некоторое время. Поэтому я определил это как точку, которую нужно улучшить, чтобы сэкономить время и избежать разочарований.

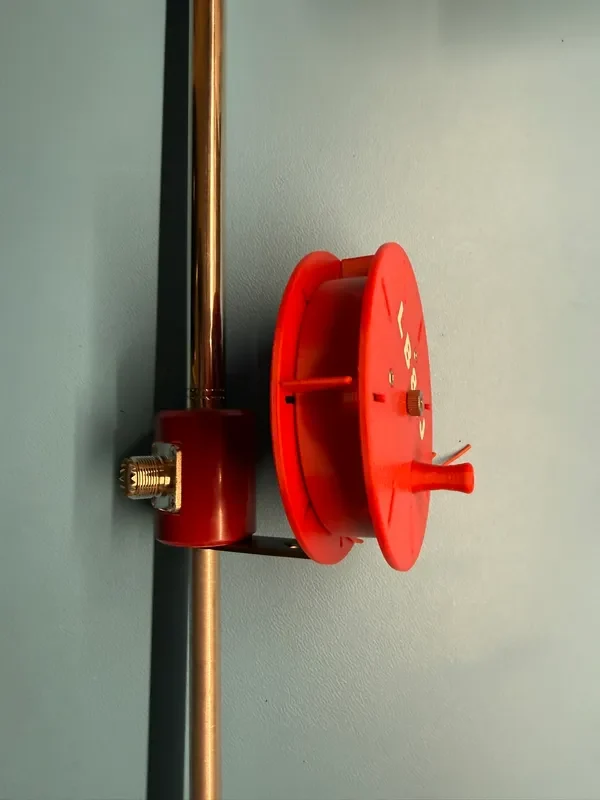

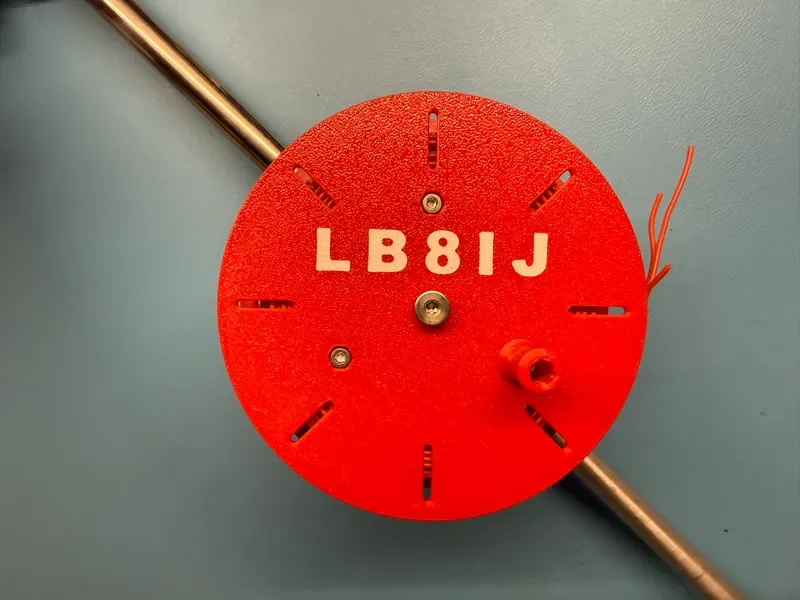

Мое решение — радиальная катушка Ham Radio Passion. Катушка крепится к основанию антенны, поэтому все, что вам нужно сделать, это положить антенну, снять зажим для катушки, вытащить радиальные лучи и разложить их по своему усмотрению. все делается за несколько секунд. А когда вы закончите работу в течение дня, вы сможете вернуться назад за считанные секунды.

Спецификация материалов

1 щетка для двигателя электрической дрели [Type-A RS550] https://s.click.aliexpress.com/e/_c40vxaYb

1x набор вашего любимого разъема https://s.click.aliexpress.com/e/_c2vzxQKJ

Проволока 2x10 см (можно использовать ту же, что и для радиальных)

1 угловой кронштейн [65x65 мм] https://s.click.aliexpress.com/e/_c3nWgngJ

2 винта M3x25 мм https://s.click.aliexpress.com/e/_c3u4NOsj

1 винт M3x35 мм https://s.click.aliexpress.com/e/_c3u4NOsj

4 гайки M3 https://s.click.aliexpress.com/e/_c3HmywU3

1 вал 30x6 мм с винтом M4 [D6-M4,L30,VCN610-SS] https://s.click.aliexpress.com/e/_c3zQMqdV

1x шайба М6 [M6x12x1] https://s.click.aliexpress.com/e/_c3MsFdsB

1 шайба М4 [M4x9x1] https://s.click.aliexpress.com/e/_c3MsFdsB

1 контргайка M4 https://s.click.aliexpress.com/e/_c3NNYsXp

Мягкий силиконовый провод 26awg для радиальных лучей https://s.click.aliexpress.com/e/_c3mA9qdZ

Антенна https://s.click.aliexpress.com/e/_c2uYV1Un

! Уведомление! — После того, как я опубликовал этот проект, винт с буртиком M4 диаметром 6 мм быстро закончился, и найти замену винту M4 оказалось сложно. Однако винт M5 также должен хорошо подойти, поэтому в качестве замены используйте винт с буртиком 6x30xM5 вместе с шайбой M5 и контргайкой:

1x 6x30xM5 Винт-держатель https://s.click.aliexpress.com/e/_c4FJMJn1

1 шайба М5 [M5x10x1] https://s.click.aliexpress.com/e/_c3MsFdsB

1 контргайка M5 https://s.click.aliexpress.com/e/_c3NNYsXp

*Примечание: этот пост содержит партнерские ссылки AliExpress, которые поддерживают Ham Radio Passion за счет небольшой комиссии от любых продаж, которые они помогают генерировать. Это не должно стоить вам больше ничего.

Инструменты

Шестигранные ключи https://s.click.aliexpress.com/e/_c4Nm6zgP

Ключ https://s.click.aliexpress.com/e/_c3KbEDjd

Инструменты для зачистки кабеля https://s.click.aliexpress.com/e/_opAJSKN

Паяльник

Припой

Сверла и дрель из быстрорежущей стали диаметром 8 и 10 мм.

3D-принтер

Сборка

Прежде чем приступать к сборке, рекомендую посмотреть видео выше.

Подготовьте угловой кронштейн

Нам нужно расширить одно из внешних отверстий в кронштейне, чтобы в него поместился 10-миллиметровый заземляющий шип.

Используйте много масла и сначала медленно увеличивайте ширину 8 мм, затем увеличивайте ее до 10 мм.

Удалите острые края круглым напильником.

Очистите крышку спиртом, чтобы удалить все масла.

Также удалите масло с вала.

Подготовка кистей

Снимите металлическую пластину, удерживающую подшипник щетки. Мы не собираемся это использовать.

Согните две точки соединения на 90 градусов.

Припаяйте два провода длиной 10 см к каждой стороне щетки.

соберите оба провода и присоедините разъем.

Поместите щеточный блок в половину катушки.

Проденьте вал через первую половину и проведите его через щетку. (В видео я делаю это на более позднем этапе, но вам будет проще вставить вал сейчас)

Добавьте вторую половину катушки и убедитесь, что ее ориентация правильная, чтобы провода могли проходить через обе половины.

Используйте два винта M3x25 мм и две гайки, чтобы соединить детали.

Поместите одну гайку M3 внутрь ручки катушки, используя винт M3x35 мм, ч��обы зафиксировать ее на месте.

Вверните винт M3x35 мм в последнее отверстие так, чтобы он выступал на противоположной стороне.
