JetBoat - ВЕРСИЯ APEX 6S

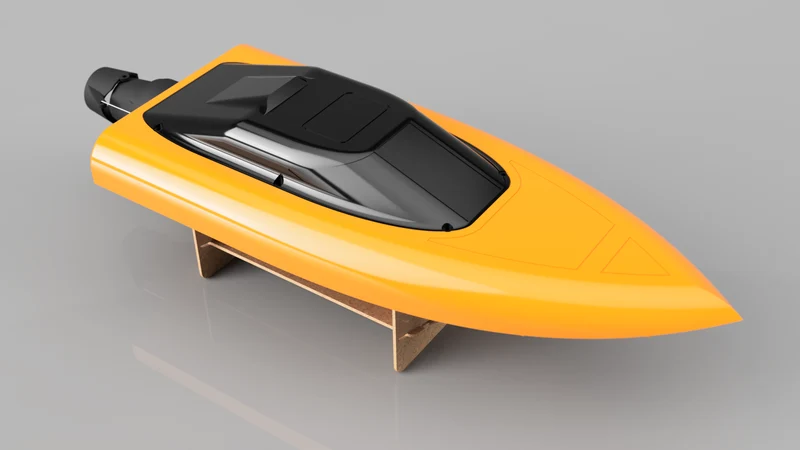

Bashtech JetBoat — APEX 6S EDITION
Français en dessous!!!
Эта модель представляет собой полную переработку (ремикс) оригинальной конструкции Bashtech.
Посмотрите лодку в действии:
Технические обновления
Система питания 6S: увеличенное крепление двигателя для установки бесщеточных двигателей 36XX (вал 5 мм).
Надежная трансмиссия: разработана для металлического гребного винта (D36 мм).
Установка двойной батареи: 2 боковых лотка для аккумуляторов 3S, обеспечивающие идеальный весовой баланс
Пассивное охлаждение: встроенный водозаборник в потоке турбины.
Прочный люк: оптимизированная конструкция для большей долговечности.
Спецификация материалов (BOM)
Чтобы повторить мою конфигурацию, вот что вам нужно:

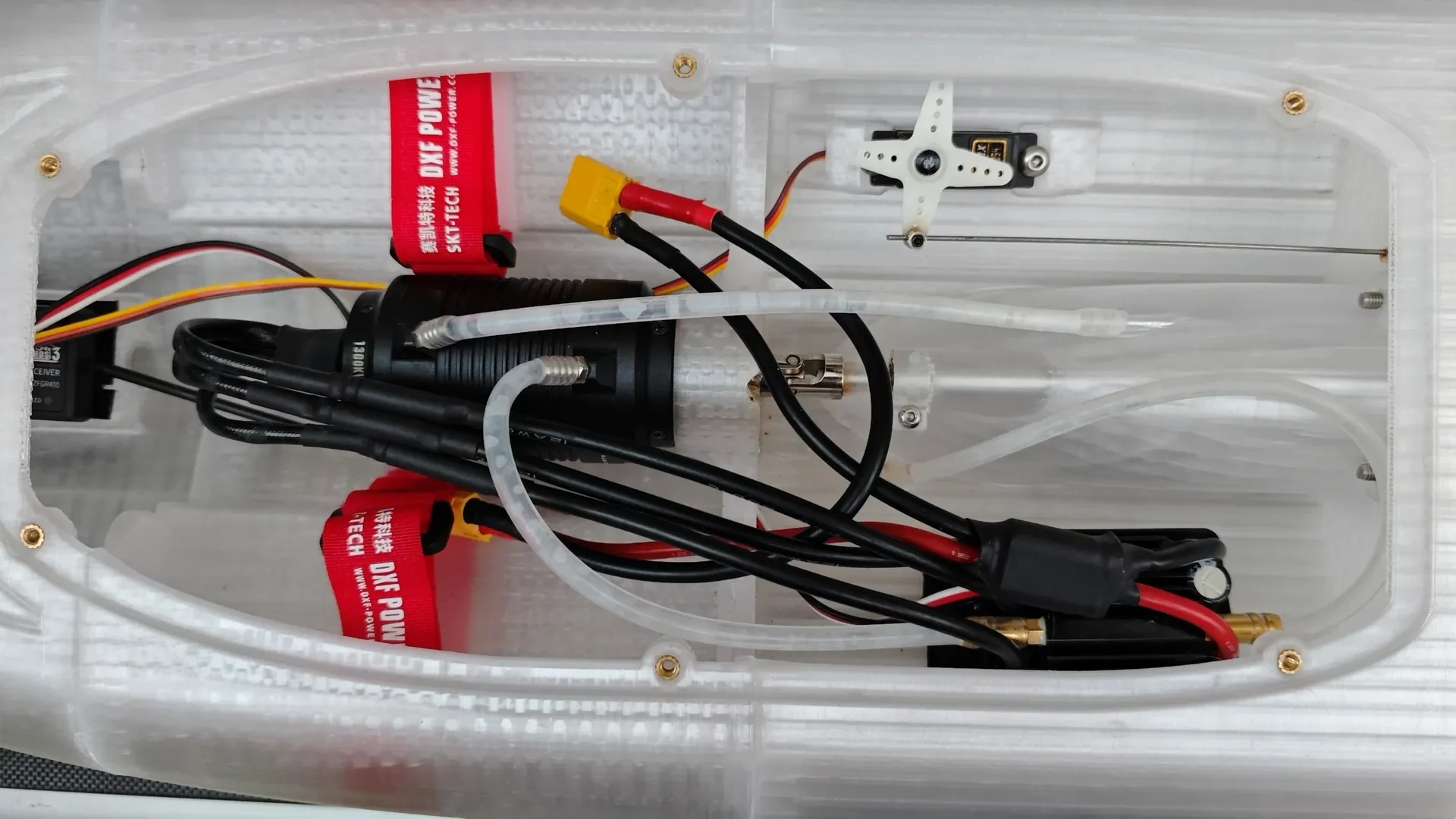

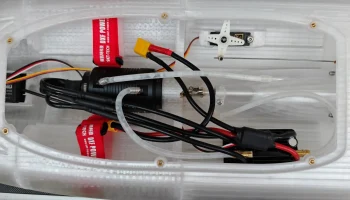

Электроника
Двигатель: Бесщеточный 3674 — 1300кВ (для установки 6S). Примечание. Для 4S используйте ~2000 кВ.
ESC: Hobbywing Seaking V3 90A (с водяным охлаждением)
Батареи: 2 LiPo 3S (около 2650 мАч) последовательно (= 6S). Максимальные размеры: 135x53x25 мм.
Сервопривод: стандартный водонепроницаемый сервопривод
Радио/приемник: минимум 2 канала
Механика
Пропеллер: Металл D36мм (под вал 4мм)
Приводной вал: вал 4 мм (L15 см) + набивочная трубка
Муфта: жесткая или гибкая муфта (от 5 мм до 4 мм).
Рулевое управление: 1 толкатель + 1 стопор рычажного механизма (D1,3 мм)
Охлаждение: водяная рубашка для двигателя диаметром 36 мм + силиконовая трубка.
⚙ Настройки печати (рекомендуется)
Для обеспечения водонепроницаемости и термостойкости:
Материал: PETG Обязательно.
Периметры (стены): минимум 3 (важно для гидроизоляции)
Заполнение: от 20% до 30%
Поддержка: Да (требуется для определенных деталей)
Кредиты и лицензия
Этот проект представляе�� собой ремикс на основе отличной работы Bashtech:
https://www.thingiverse.com/thing:3328520
Не забудьте загрузить полную спецификацию и документацию/руководство по сборке.
Оптимизирован и переработан Apex RC Workshop.
Лицензия: Creative Commons — С указанием авторства — Некоммерческая — Поделиться одинаково
_______________________________________________________________________________________________________________________________
ВЕРСИЯ ФРАНЦУЗСКАЯ CI-DESSOUS
_______________________________________________________________________________________________________________________________
Bashtech JetBoat — APEX 6S EDITION
Эта модель является полным шрифтом (Remix) оригинального дизайна Bashtech.
Voir le bateau en action:
Техники улучшения:
Моторизация 6S: поддержка бесколлекторного двигателя 36XX (топор 5 мм)
Комплектация коробки передач: Conçu pour une helice metal (D36mm).
Двойная батарея: 2x опоры для батарей 3S latéraux для уравновешивания масс
Refroidissement Passif: Prize d'eau intégrée dans le Flux de la турбина
Capot plus прочный: дизайн, оптимизированный для длительного использования.
Список материалов (BOM)
Чтобы воспроизвести конфигурацию, произнесите команду qu'il vous faut:
Электронный
Двигатель: бесщеточный 3674-1300 кВ (en 6S, 2000 кВ и 4S)
ESC: Hobbywing Seaking V3 90A (Refroidi par eau)
Батареи: 2x LiPo 3S (ок. 2650 мАч) последовательно (= 6S), максимальный размер: 135x53x25 мм
Сервопривод: стандартный этап сервопривода
Радио/приемник: минимум 2 голоса.
Механика
Спираль: Металл D36 мм (заливка 4 мм).
Трансмиссия: Arbre d'Hélice 4 мм (L15 см) + Tube étambot
Соединение: жесткое или гибкое соединение (5 мм против 4 мм).
Направление: 1x направление + 1x соединитель (D1,3 мм)
Refroidissement: Chemise d'eau pour moteur 36 мм + силиконовый тюбик
⚙ Параметры впечатления (Рекомендуемые)
Для гарантии запирания и сопротивления ручному двигателю:
Материал: PETG Obligatoire.
Периметры (Murs): минимум 3 (pour l'étanchéité)
Ремплиссаж (заполнение): 20-30 %.
Поддержка: Oui (необходимо для определенных вечеринок)
Кредиты и лицензия
Этот проект — это ремикс, основанный на отличном труде Баштеха
https://www.thingiverse.com/thing:3328520
Не загрузите полную спецификацию и документацию/руководство по сборке.
Оптимизация и редизайн Apex RC Workshop.
Лицензия: Creative Commons — С указанием авторства — Некоммерческая — Поделиться одинаково
