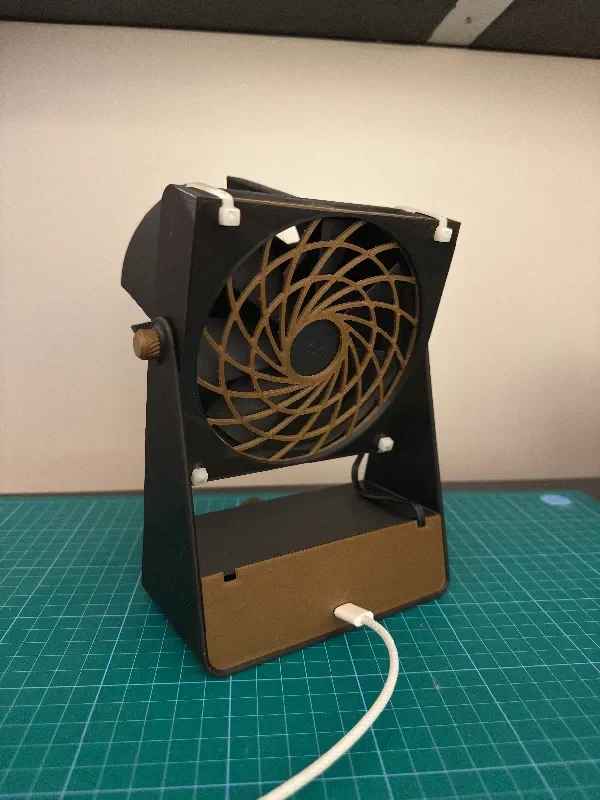

Настольный вентилятор для ПК

Описание

Простой в сборке конвертер USB-C для ПК, вдохновленный Noctua NV-FS1. У меня осталось несколько фанатов ПК от моей сборки, которые хотелось перепрофилировать. В этой конструкции не используется никакого дополнительного оборудования, кроме магнитов и кабельных стяжек. Никаких опор или чего-то подобного не требуется, хотя в основании есть несколько тонких частей, которые требуют либо очень хорошей адгезии, либо некоторых краев.

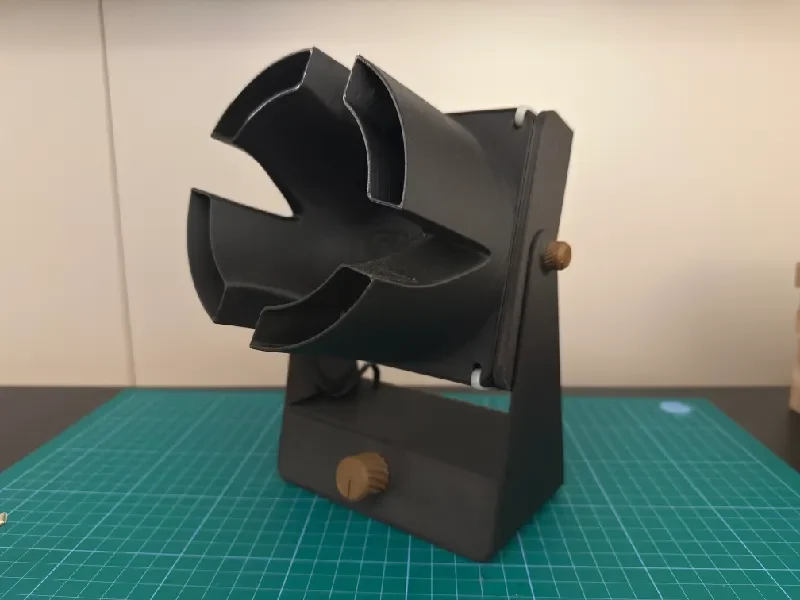

Опционально в сборке можно использовать решетку вентилятора Noctua и/или усилитель воздушного потока Noctua.

Мои настройки печати
материал: PLA матовый
высота слоя: 0,2 мм
заполнение: 15% 3d соты
стены: 3
поддержка: нет

Спецификация материалов

Вот материалы, которые я использовал для сборки

4 магнита размером 6 x 3 мм (в качестве альтернативы некоторые дюбели размером 6 x 6 мм, вероятно, можно напечатать с помощью цилиндров непосредственно в слайсере)
несколько кабелей для подключения компонентов
1x USB-C-приманка
1 понижающий понижающий преобразователь
1x ШИМ-контроллер вентилятора ПК
1 вентилятор 120 мм, 12 В
4 кабельных зажима или достаточно длинные винты (вероятно, около m3x30 или m4x30, но поскольку найти их здесь — кошмар, я не удосужился проверить этот вариант)
Инструкция по сборке

Что касается электроники, я следовал рекомендациям этой превосходной модели https://makerworld.com/en/models/1019135-soldering-fume-extractor-usb-c-open-source.

запрессуйте магниты во все вставки, используйте клей, е��ли они не прилегают плотно
установите приманку на 15 В, если она регулируется. Это связано с тем, что напряжение 15 В, очевидно, более широко поддерживается источниками питания. Если зарядное устройство не поддерживает запрошенное напряжение, по умолчанию оно будет иметь напряжение 5 В и не сможет вращать вентилятор.

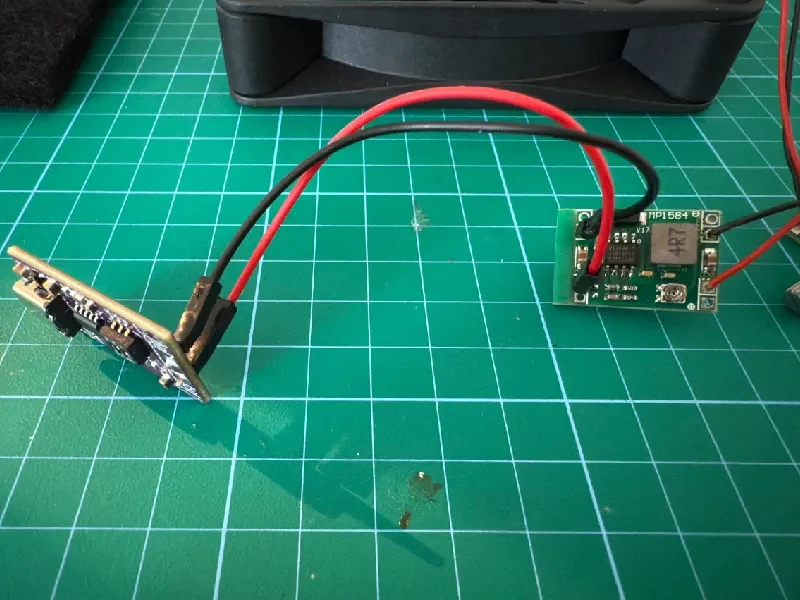

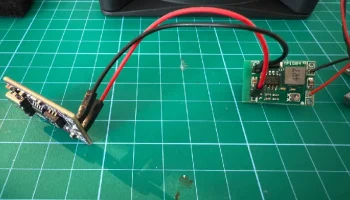

припаяйте USB-приманку к входу понижающего преобразователя. Также установите понижающий преобразователь на выход 12 В, если он регулируется.

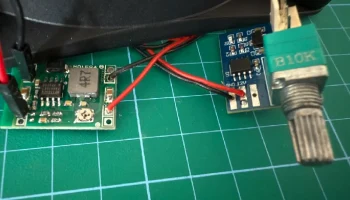

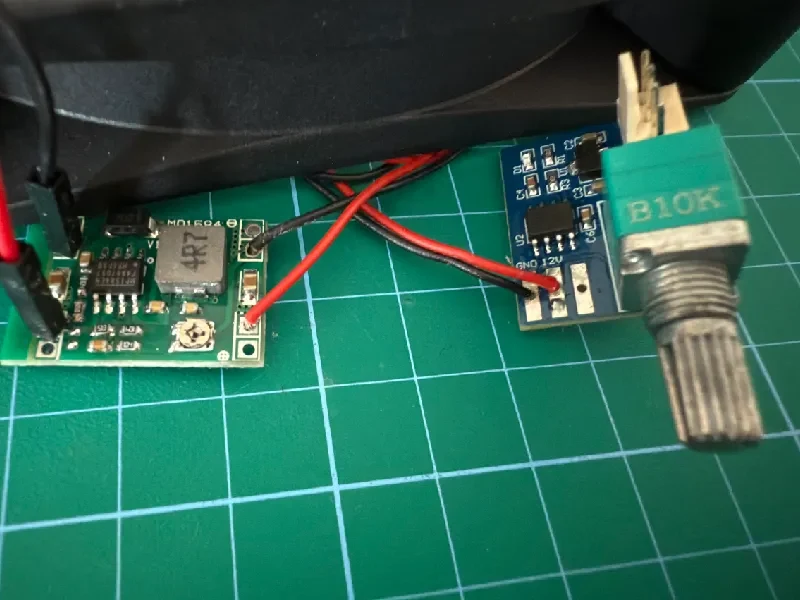

припаять выход понижающего преобразователя к входу ШИМ-контроллера
подключить вентилятор к ШИМ контроллеру
вставьте ШИМ-контроллер в отверстие электронного блока и закрепите прилагаемой гайкой

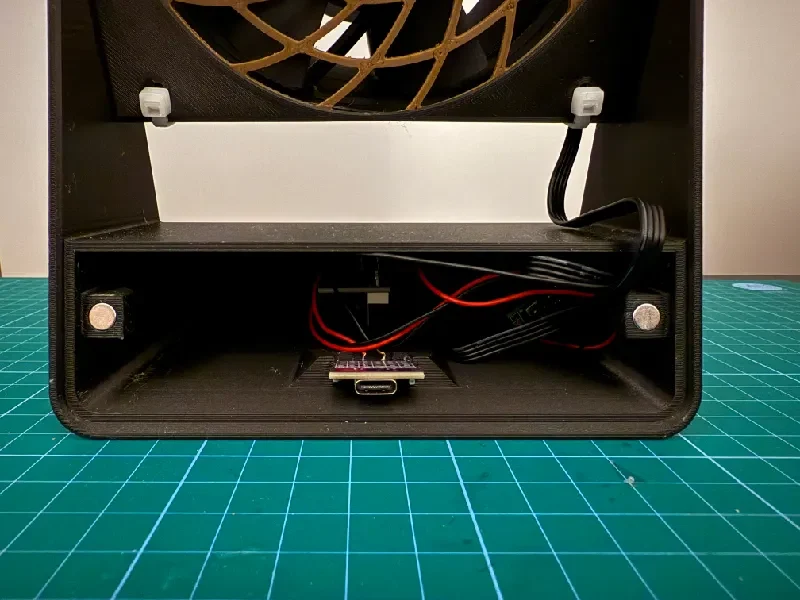

поместите приманку USB-C в лоток внутри основания, убедившись, что порт USB находится на нижней стороне платы
поместите все кабели и понижающий преобразователь в коробку
вставьте вентилятор в корпус вентилятора, при необходимости соедините решетку вентилятора и усилитель, закрепите кабельными стяжками или крепежными винтами.
закрепите вентилятор к основанию с помощью 2 винтов с надписью
защелкните крышку блока электроники, убедившись, что корпус вентилятора проходит через одно из отверстий
запрессуйте ру��ку на вал потенциометра
