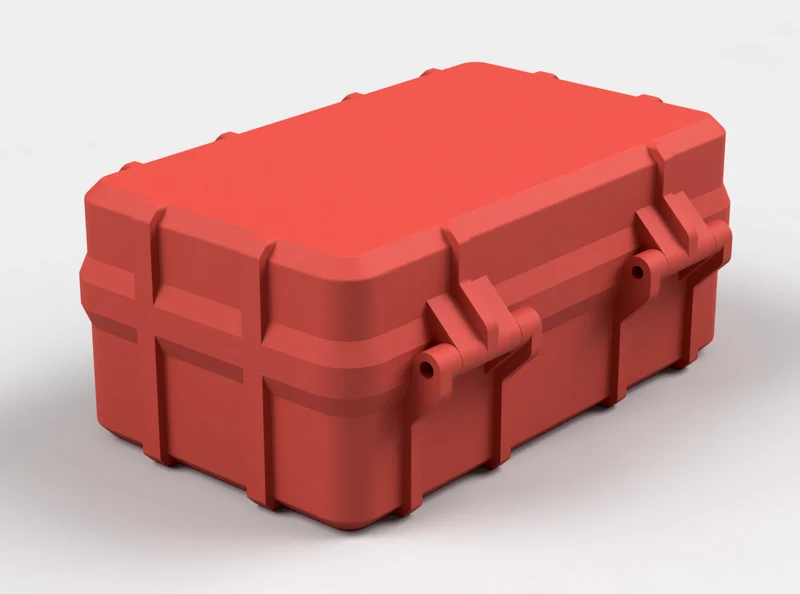

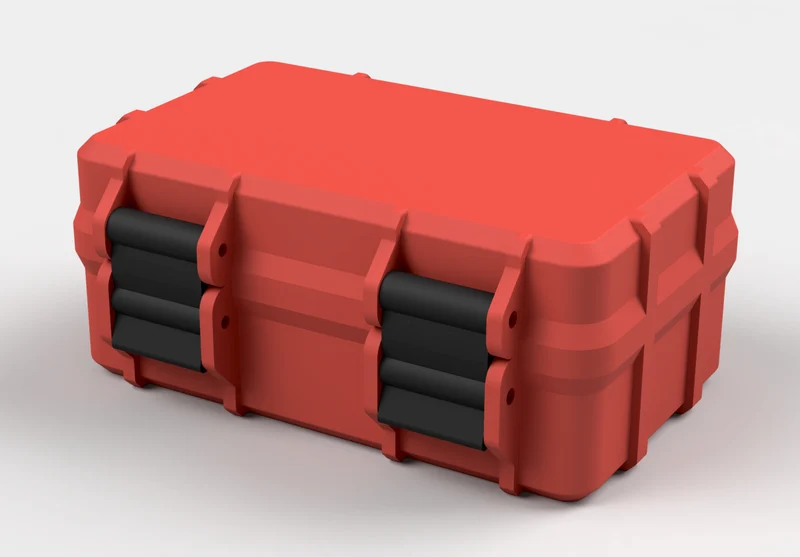

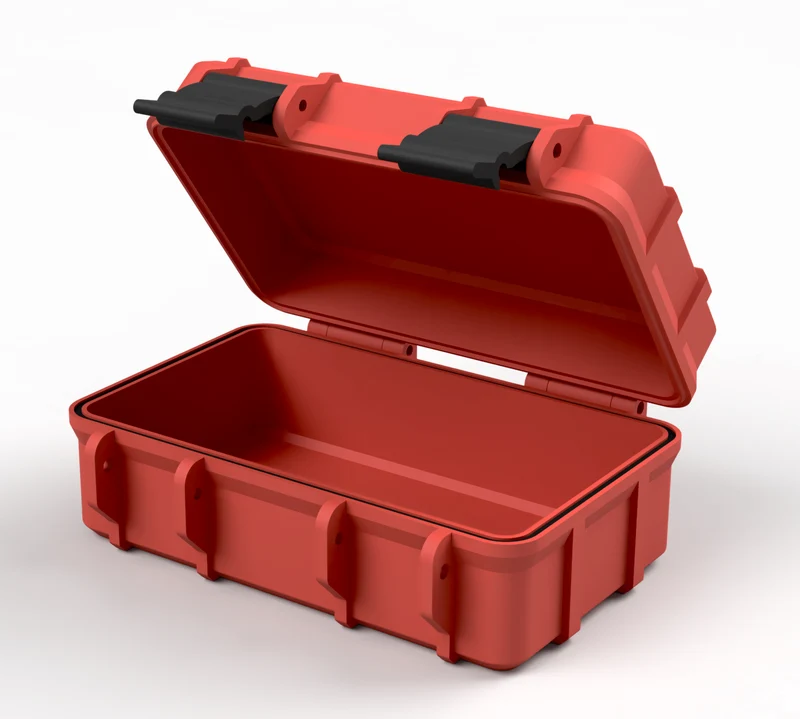

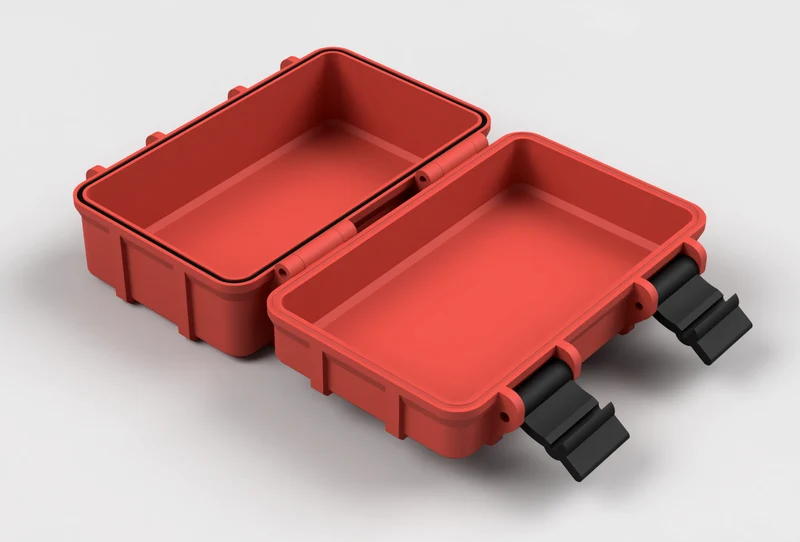

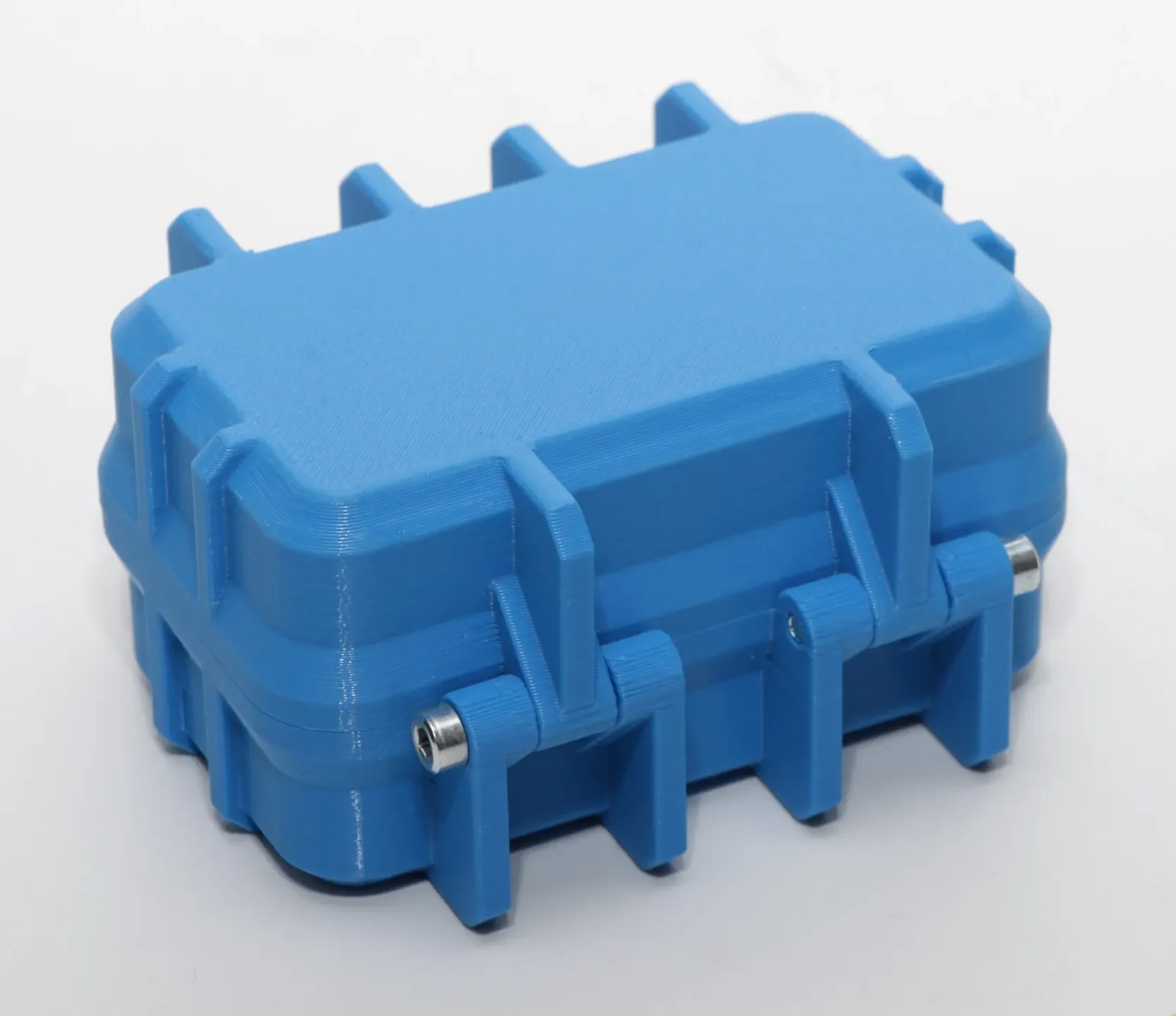

Прочная коробка (параметрическая)

Коробки, кейсы

Источник:

www.printables.com

Дизайн основан на «Параметрическом ящике для инструментов» Янева и предоставляет дополнительные возможности для его параметризации в Fusion 360.

Вам нравятся параметрические модели? Посмотрите мои последние:

Игрушка-фиджет с резьбовым винтом 01
Круглый контейнер 02 — пазы
Круглый контейнер 01 — с накаткой
Магнитный дозатор чайных пакетиков
Настраиваемый дозатор банок
Поддержите мою работу

Детали и нити сторонних производителей можно найти в 3DJake (международная версия, Великобритания, Германия, Франция).
Я получу небольшую долю от любого заказа, который вы выполните по этим ссылкам (без каких-либо дополнительных затрат для вас ).

Чтобы напрямую поддержать мою работу, вы можете купить мне кофе.

Планируете купить профессиональный волоконный или УФ-лазер? Посетите ComMarker и получите скидку на свой первый заказ (должна быть новая учетная запись и первый заказ, размещенный в течение 30 дней. Реферальный код является частью ссылки).

Также обратите внимание на другие мои модели.

Ремиксы

Несколько моих собственных ремиксов:

Модульные слоты — малая высота (однорядная версия)
Модульные слоты — малая высота (многорядная версия)
Модульные слоты — нормальная высота
Горизонтальные вставки
Чехол для GoPro от 10.09.11
Чехол для GoPro 8
Коробка с картриджами с лентой для этикеток Brother TZe
18650 Ящик для хранения аккумуляторов на 50 ячеек
Коробка для рукоятки дрели и цанг
Коробка для радиусомеров
Мини-футляр Revopoint
Корпус мультиметра Fluke
Аппарат точечной сварки Docreate Gear30
GEPRC TinyGO 4K Дрон
Коробка для хранения алмазных точильных брусков и держателя DMT 6 дюймов
Коробка для хранения образцов нитей
Тепловизионная камера TOOLTOP ET693C

Важно

Все текущие файлы STL в разделе загрузки относятся только к версии V1. Если вам нужен более новый дизайн, используйте файл Fusion 360 и настройте его по мере необходимости (в любом случае это рекомендуется, поскольку существует множество параметров для настройки).

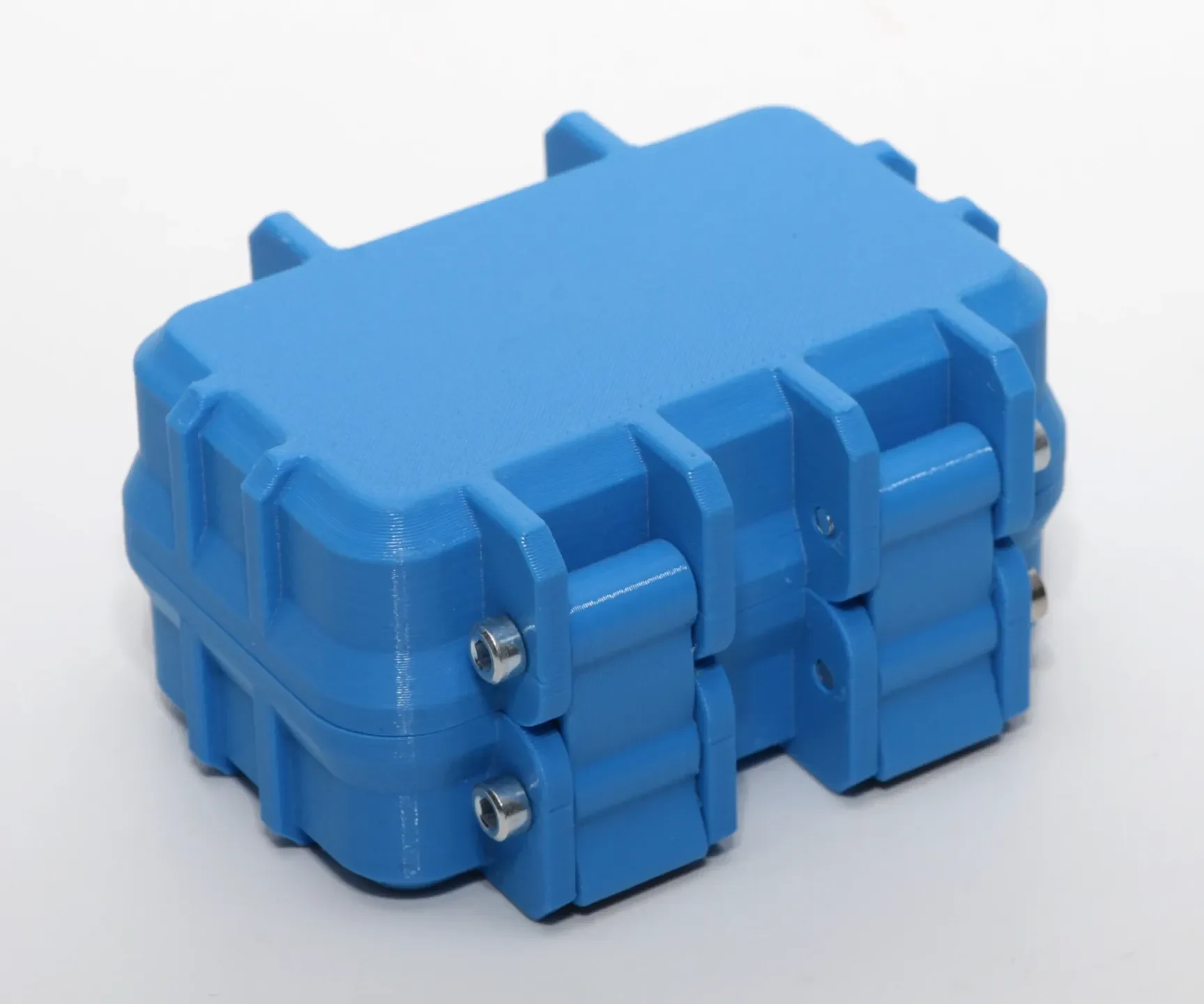

Винты

Мне нравятся эти винты с красивой круглой головкой:
Винт с шестигранной головкой под внутренний шестигранник

Или, если вам вообще не нужна головка винта, что лично мне нравится еще больше:
Установочные винты с шестигранной головкой

Примечание: я рекомендую изделия из нержавеющей стали. Почерневшие замаслены и их необходимо очистить.

Обновления

24.08.2022:

Версия V2:
Передние и задние ребра немного изменены, чтобы не иметь полной глубины при полной высоте (см. подробности V2 ниже). Вот так выглядит намного лучше (но версия V1 все еще доступна)
Смещение фаски для каждого из них настраивается индивидуально (… Параметры RibChamferOffset). Таким образом, вы можете облегчить открытие защелки, уменьшив смещение, или снизить вероятность случайного открытия, увеличив смещение и полностью закрыв защелку.
Если хотите, теперь вы можете увеличить размер петли, чтобы сделать ее более прочной (но я бы не советовал это делать. Это скорее хитрость...)
Теперь можно настроить ширину внешних частей каждой петли, чтобы сделать ее более прочной (полезно только при использовании винтов длиннее 25 или 30 мм).

18.08.2022:

Добавлено «FLUKE Edition».
28.08.2022: Перенесено в отдельную модель: https://www.printables.com/model/267524-fluke-rugged-case-with-foam-insert

Внесенные изменения
Все детали в одном файле F360.

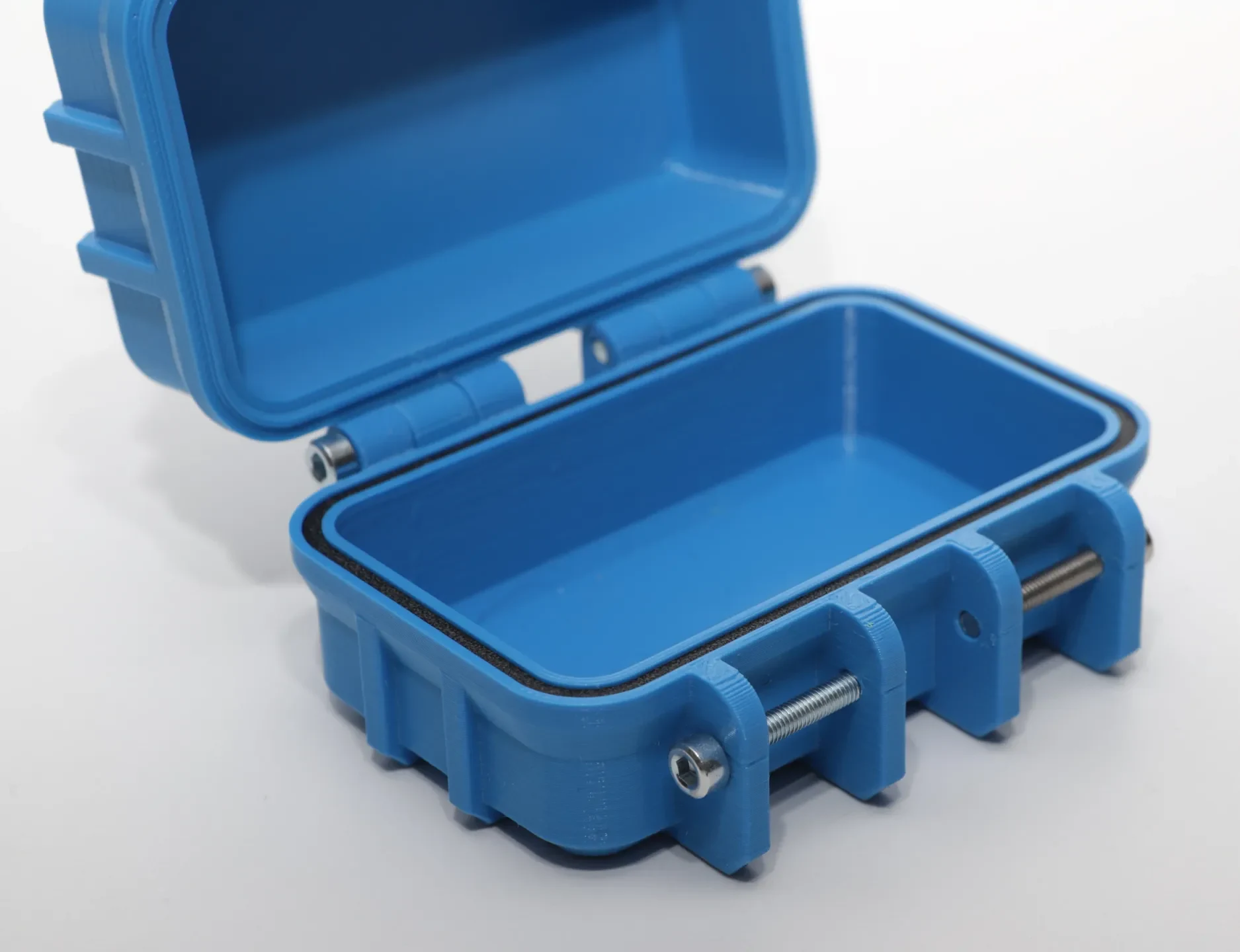

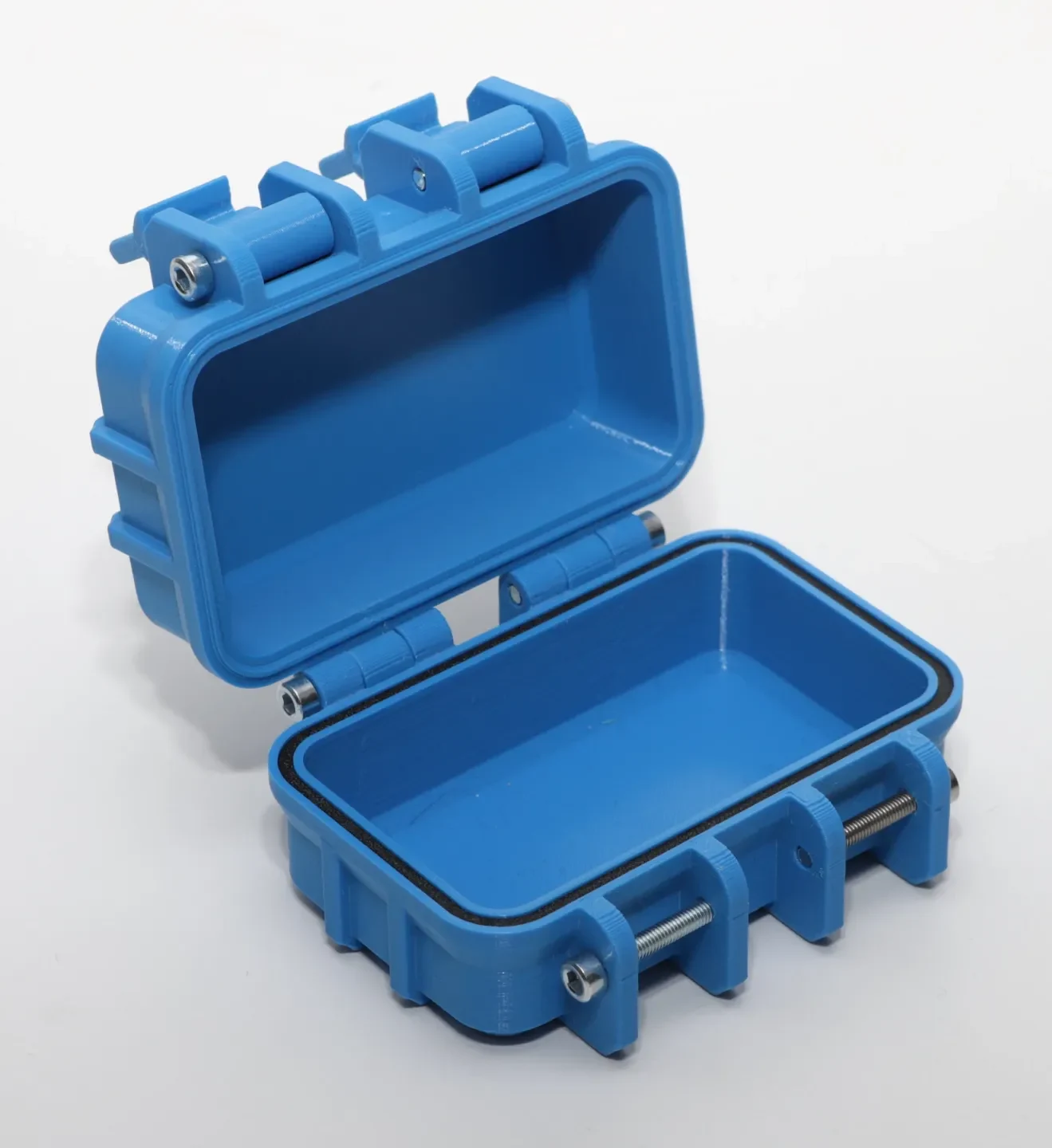

Содержит уплотнение для печати из ТПУ (не обеспечивает 100% водонепроницаемость)

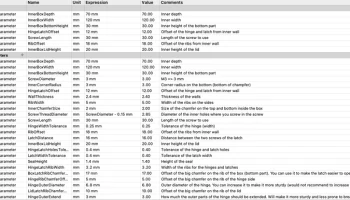

Дополнительные параметры:
Положение защелок и ребер (расстояние от боковин)
Диаметр и длина винта (для поддержки разных размеров/ширины защелки)
Размер внутренней фаски
Отдельные параметры ширины ребер сбоку и петель/защелок.
Несколько допусков для точной настройки вашего принтера.

Для сборки всего потребуется 6 винтов. Правильный размер предоставленных файлов STL указан в именах папок.

Версия 2

Здесь вы видите основные изменения дизайна второй версии (V1 слева, V2 справа):
