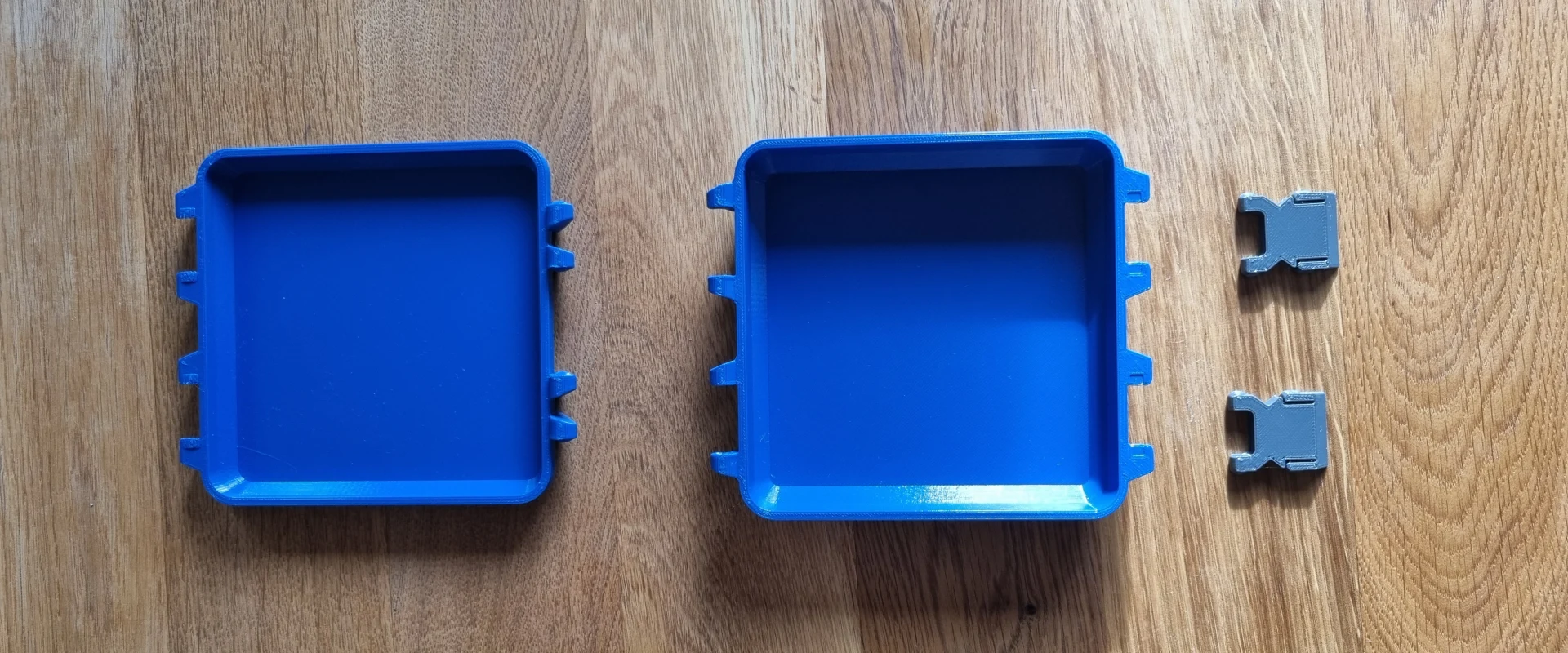

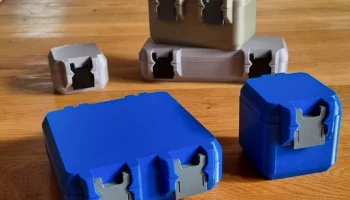

Универсальные коробки на защелках

Мне нравится печатать свои собственные ящики для хранения, но я не люблю добавлять дополнительные детали, такие как винты. Именно поэтому я разработал эти ящики.

Я разработал совершенно новый механизм закрывания, использующий естественную эластичность пластика для удобного защелкивания.
Филаменты, использованные на фотографиях: Ссылка

    FormFutura Refill PETG Signal Blue
    FormFutura Refill PETG Iron Grey


Как выбрать размер:

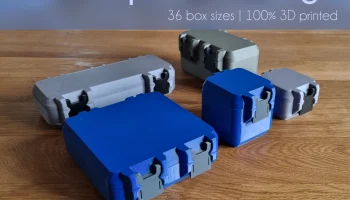

Доступно 36 различных размеров, которые удовлетворят ваши потребности, с размерами, указанными в названии каждого STL-файла. Три цифры соответствуют внутренним размерам коробки: первая — ширина, вторая — длина, третья — глубина.

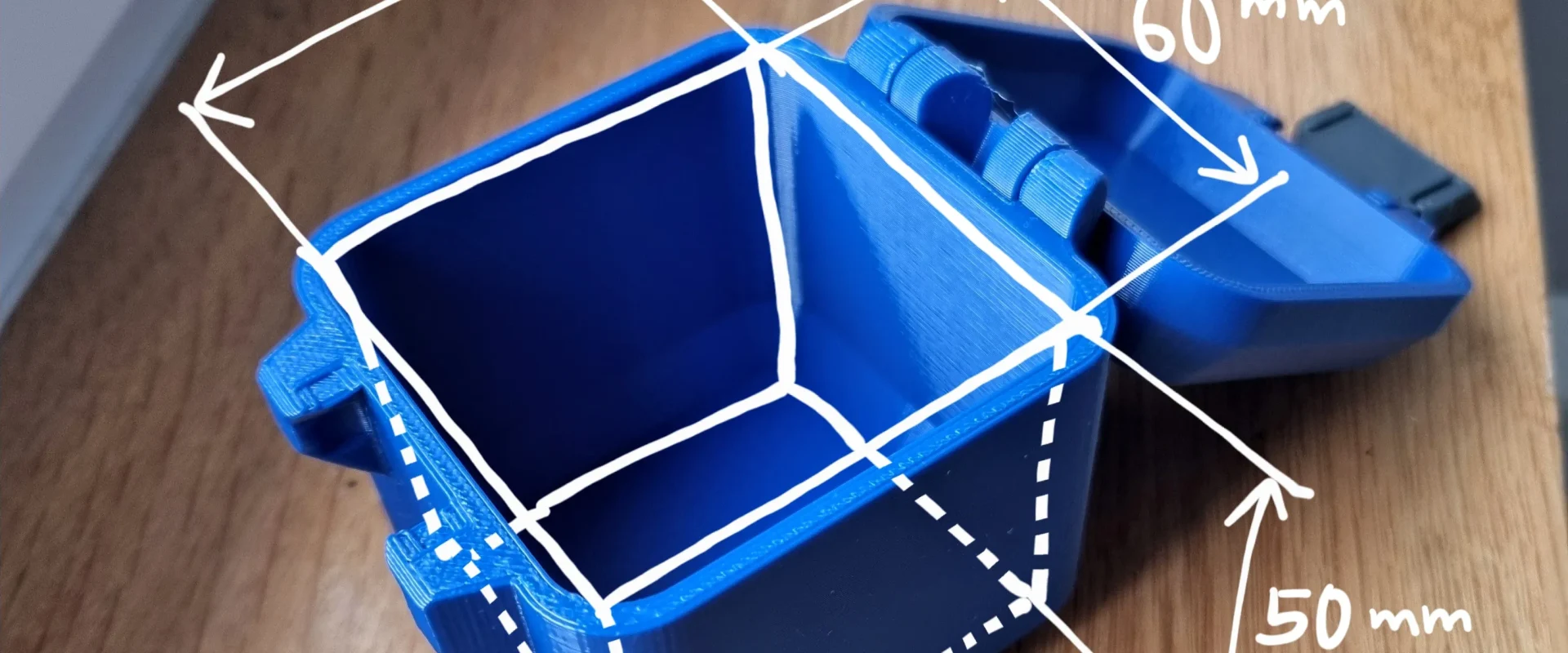

Например, «Box_bottom_60_60_50» описывает коробку с внутренними размерами 60 мм x 60 мм x 50 мм:

Верхняя часть имеет только два измерения (ширину и длину), которые должны соответствовать первым двум числам нижней части.

Например, «Box_top_60_60» будет соответствовать следующим нижним частям:

    «Box_bottom_60_60_25»
    «Box_bottom_60_60_50»
    «Box_bottom_60_60_75»
    «Box_bottom_60_60_100»

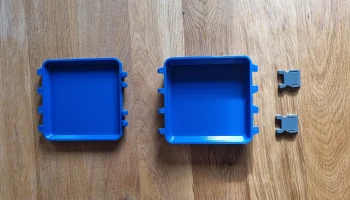

«Box_clip» необходим для каждой коробки. Для самых узких коробок потребуется один, а для всех остальных — два.

Все файлы STL уже ориентированы для оптимальной печати. Я рекомендую PETG и заполнение 15% или более.

Сборка:

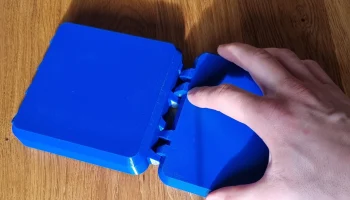

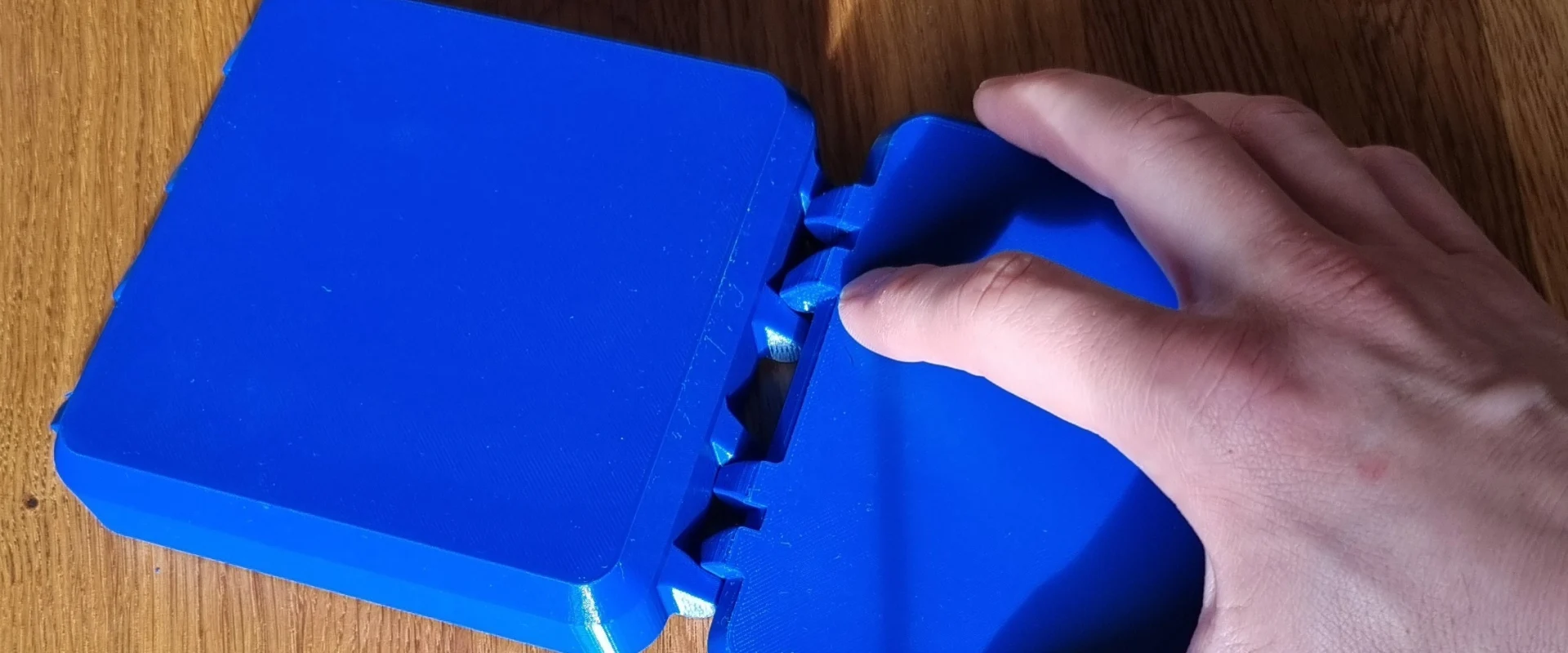

Верхняя и нижняя части соединяются защелкой. Чтобы собрать их, просто прижмите их к столу, как показано на рисунке:

Важно собирать их в этом конкретном положении, так как паз поможет зафиксировать их на месте.

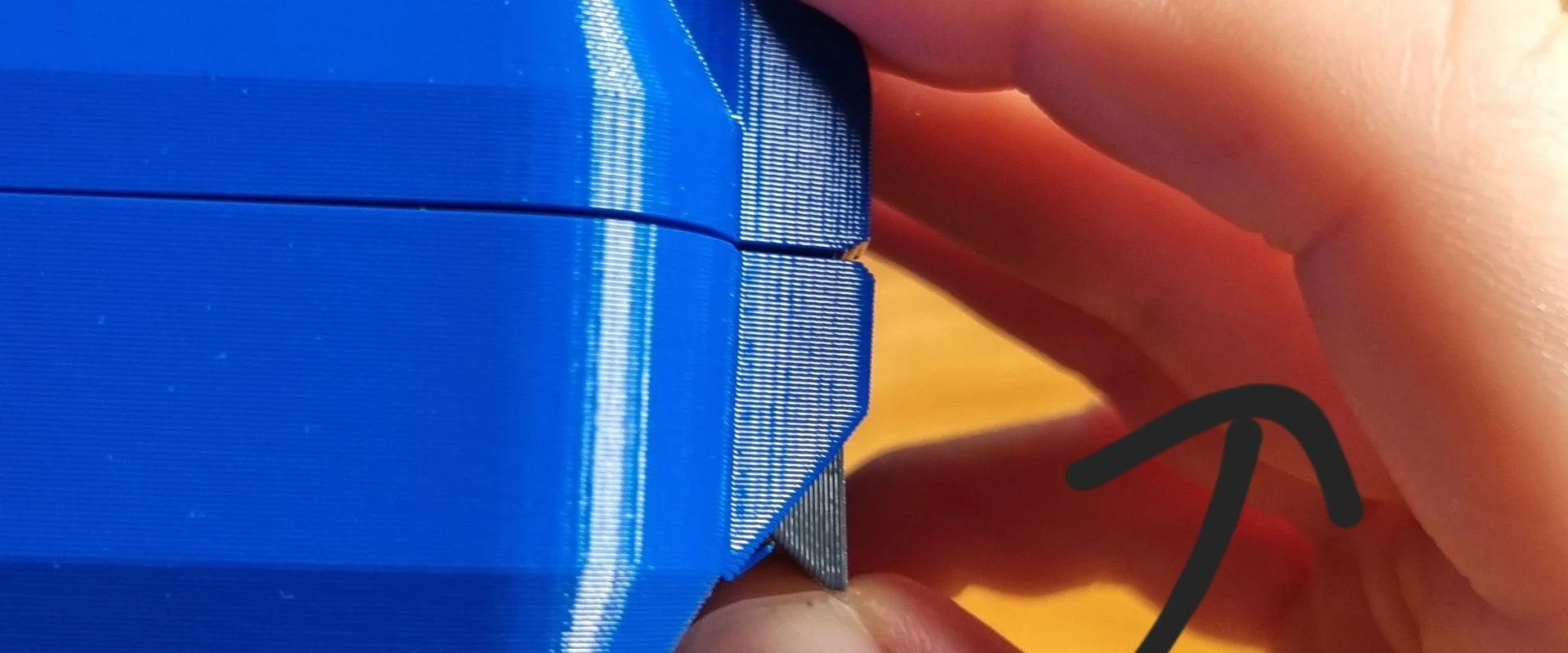

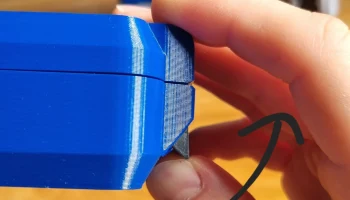

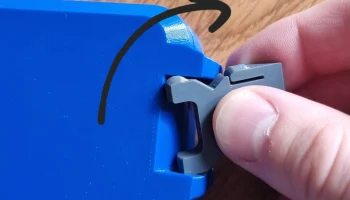

Мне проще сначала собрать одну из двух петель, поворачивая ее, а затем прижать вторую петлю, как описано выше.

После установки они очень прочные и будут удерживать коробку закрытой, пока находятся на месте.

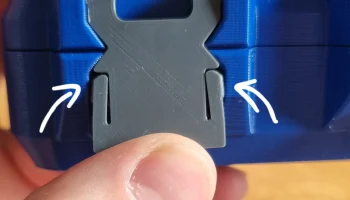

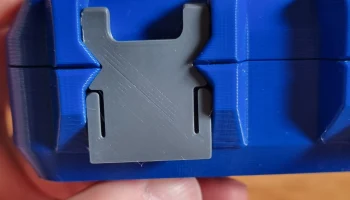

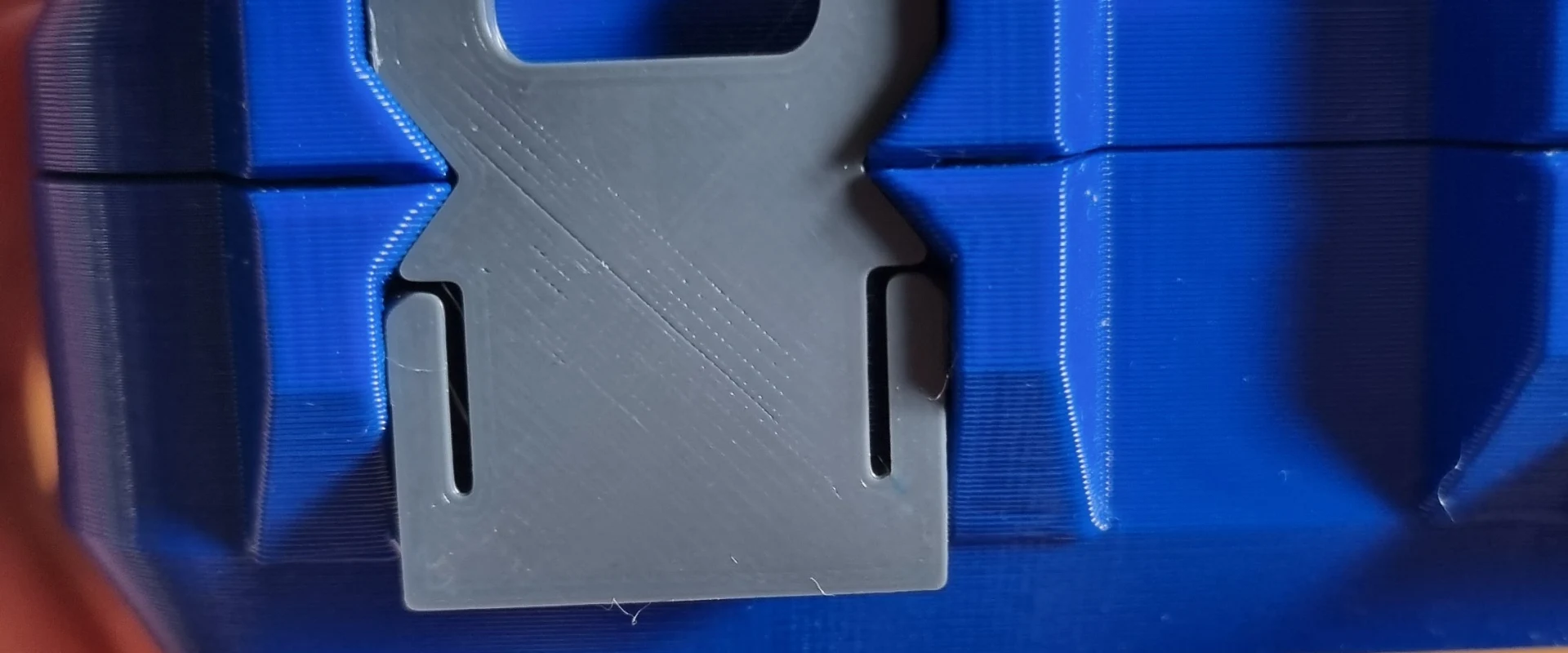

Просто убедитесь, что вы установили их в правильном положении, чтобы коробка легко открывалась. Сторона, которая была на печатной платформе, должна быть обращена наружу:
