Прочный футляр для электрической отвертки Hoto (41 бит)....

Я купил у Hoto электрическую отвертку в алюминиевом цилиндре. Сам драйвер замечательный, но цилиндр занимал много места и не закрывался. Выбор бит также был довольно скудным.

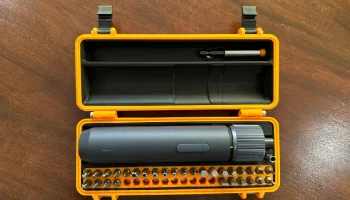

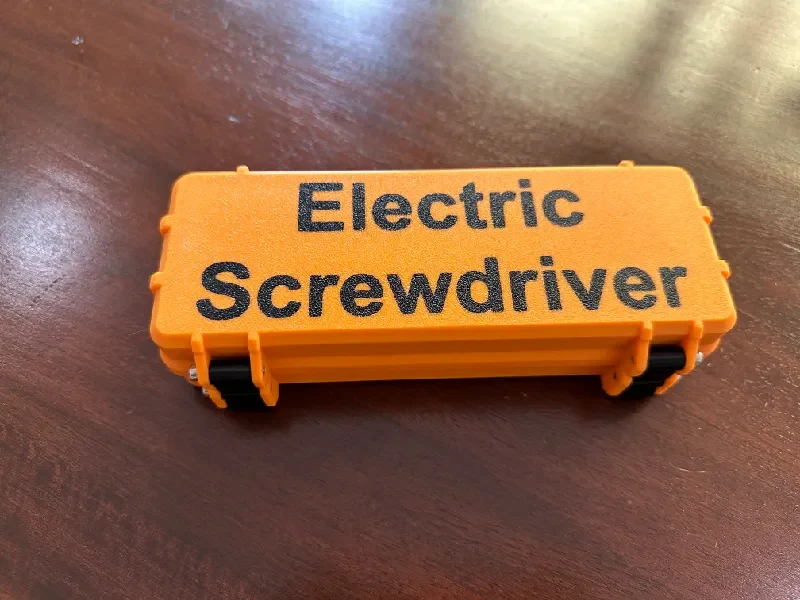

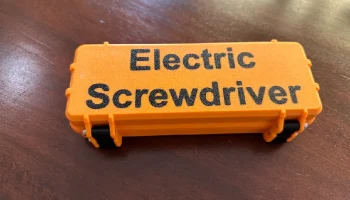

Я решил сделать новую коробку, в которую поместится больше деталей и которая останется закрытой.

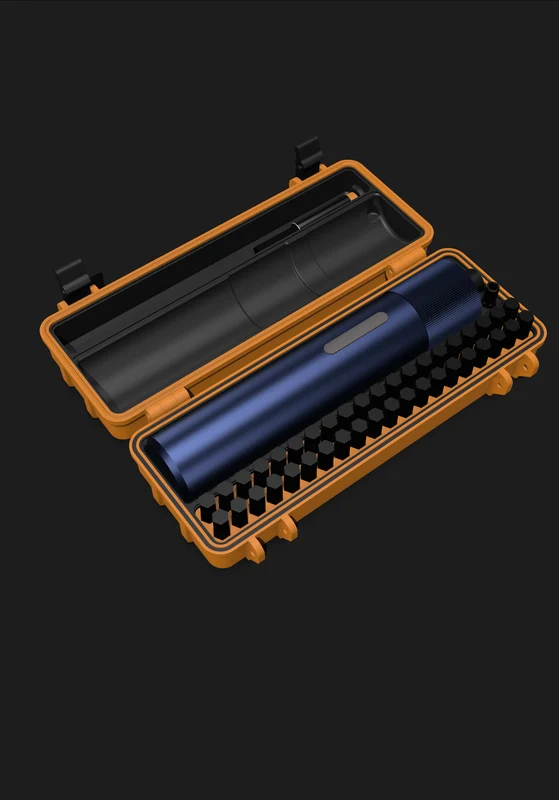

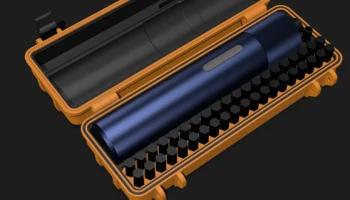

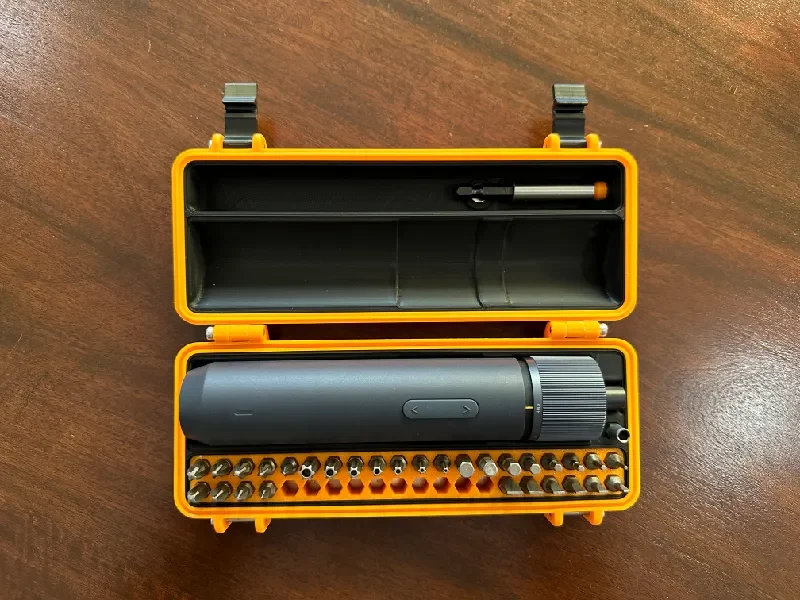

В него войдет 41 бит и удлинитель на ¼ дюйма в крышке.

Я включил файл STEP, если кто-то захочет изменить его.

Необходимое оборудование:

6 винтов M3x20
42 неодимовых магнита 8х1,5 мм.
2 неодимовых магнита 6х3 мм.

Вам также понадобится немного эпоксидной смолы, чтобы приклеить нижнюю часть держателя бит к верхней половине после установки всех магнитов. Я настоятельно рекомендую проверить бункеры для бит на предмет неплотного прилегания, прежде чем добавлять магниты. Калибровка вашего принтера может повлиять на точность отверстий, что затруднит извлечение бит. Если это так, может помочь повторная калибровка или, возможно, просто увеличение настройки расширения XY. У меня это напечаталось нормально с первого раза.

При сборке сначала соберите держатель бит, затем вставьте его в нижнюю вставку (черная штука, которая удерживает отвертку в нижней части корпуса). Затем вставьте нижнюю вставку в нижнюю половину корпуса. Все спроектировано с учетом посадки с натягом (кроме магнитов), поэтому выполнение действий в таком порядке облегчит вам жизнь.

Обновления:

13 мая 2023 г.: добавлен файл STL с макетами и ориентациями печати.
