Улучшенная параметрическая прочная коробка........

Улучшенная версия прочного бокса PARAMETRIC.

Некоторые конкретные версии:
[Батареи типа АА здесь: https://www.printables.com/model/903125-improved-aa-battery-rugged-box]
[Батарейки AAA здесь: https://www.printables.com/model/903130-improved-aaa-battery-rugged-box }
[Версия CR123a здесь: https://www.printables.com/model/903148-improved-cr123a-battery-rugged-box]

Мне понравился дизайн от @TheSameNameTwice, поэтому я переделал его, улучшив и уменьшив некоторые слабые места.

1. Улучшенная защелка верхней крышки:

Рычаг стал длиннее, чтобы обеспечить более плавное закрытие и большую долговечность.

2. Нижний ящик имеет три улучшения:

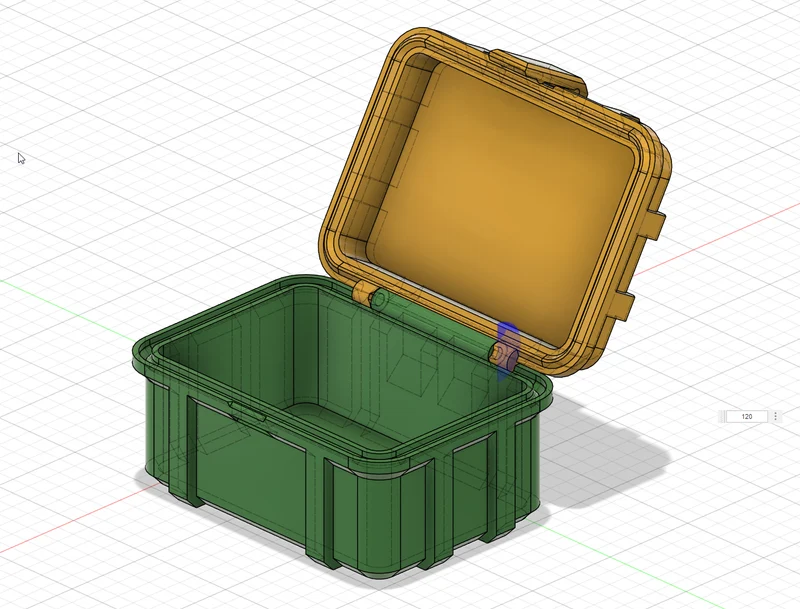

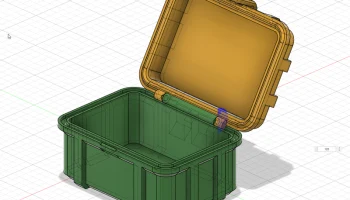

Петля теперь поддерживается двумя гладкими вставками, идущими снизу, что повышает долговечность и позволяет избежать поломки при первой сборке.
Дополнительно я вырезал вставк�� V-образной формы, чтобы петля лучше защелкивалась при сборке.
Наконец, область передней фиксации теперь немного улучшена, поскольку в исходной модели она была слишком тонкой.

Напечатаны с опорами для деревьев для улучшения структуры пластика, но их нельзя использовать.

Предложен гибкий материал, такой как PETG, чтобы обеспечить лучшую сборку петли.
Нижнюю часть коробки можно напечатать из PLA, но крышку рекомендуется использовать из PETG.

Параметры Fusion 360, некоторые предложения

Все размеры ВНУТРЕННИЕ, кроме углов, которые сглажены.

Разделение между верхней и нижней высотой (соотношение высот) можно регулировать от 0,25 до 0,33 или более, если это имеет смысл.

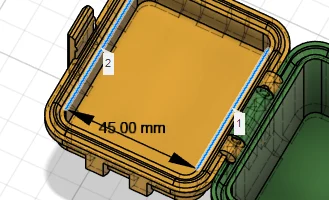

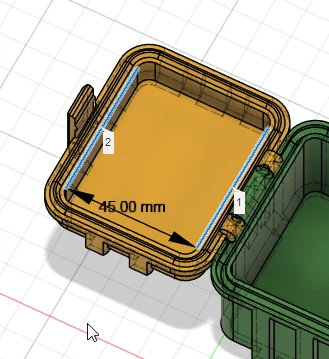

Углы можно сглаживать с разным радиусом, стандартный — 4, но вы можете увеличить его от 3 до 10 и более, если размеры позволяют это.

Другие общие предложения по созданию параметрического STL.

Начните с маленького размера, например 45x45x35 мм (длина, ширина, высота), затем расширьте его.
Расширяйте небольшими шагами, если что-то пойдет не так, F360 не любит увеличивать эту модель большими шагами.
Не делайте слишком большой размер, иначе защелка не сможет удерживать закрытие, держите длину + ширину ниже 200 мм.
��сли вы получаете ошибку при сглаживании защелки, просто установите длину на 45 мм, а затем снова на 55 или больше.

Вы всегда можете впоследствии исправить объединенную модель и вернуться к оригиналу после внесения изменений.

Печать
Используйте предопределенные STL в папках.

— или -

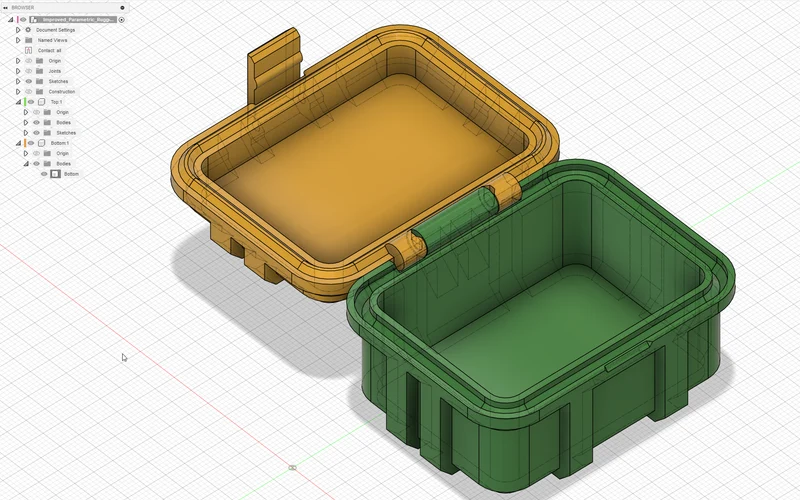

Отредактируйте модель Fusion 360 с помощью:

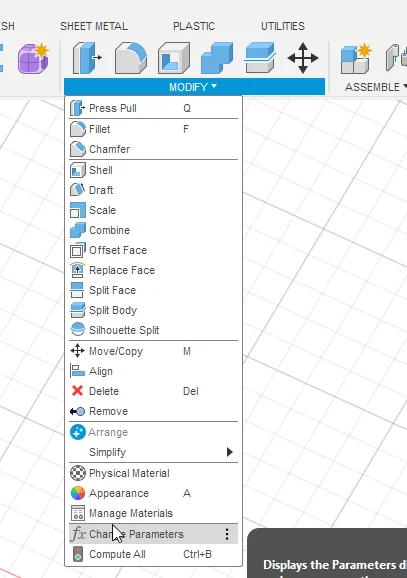

«Изменить» → «Изм��нить параметры эффектов» → «Диалоговое окно параметров».

Выберите низ или верх

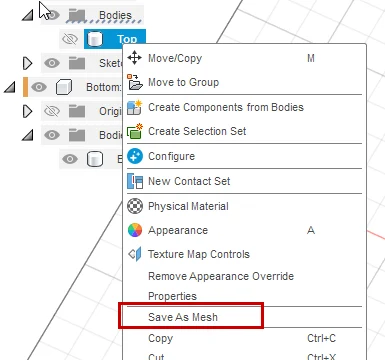

Щелкните правой кнопкой мыши → Сохранить как сетку...

Загрузите или сохраните .STL

Наконец откройте .STL в слайсере и распечатайте.

Сборка:

Шаг 1: Распечатайте низ и верх.

Шаг 2. Установите верхнюю крышку на нижнюю, нажав вертикально вниз.

Некоторые образцы .STL в разделе загрузки.
Я добавляю некоторые из них время от времени.
