Infinity Fidget Cube (соединяемый, прочный и параметризов..

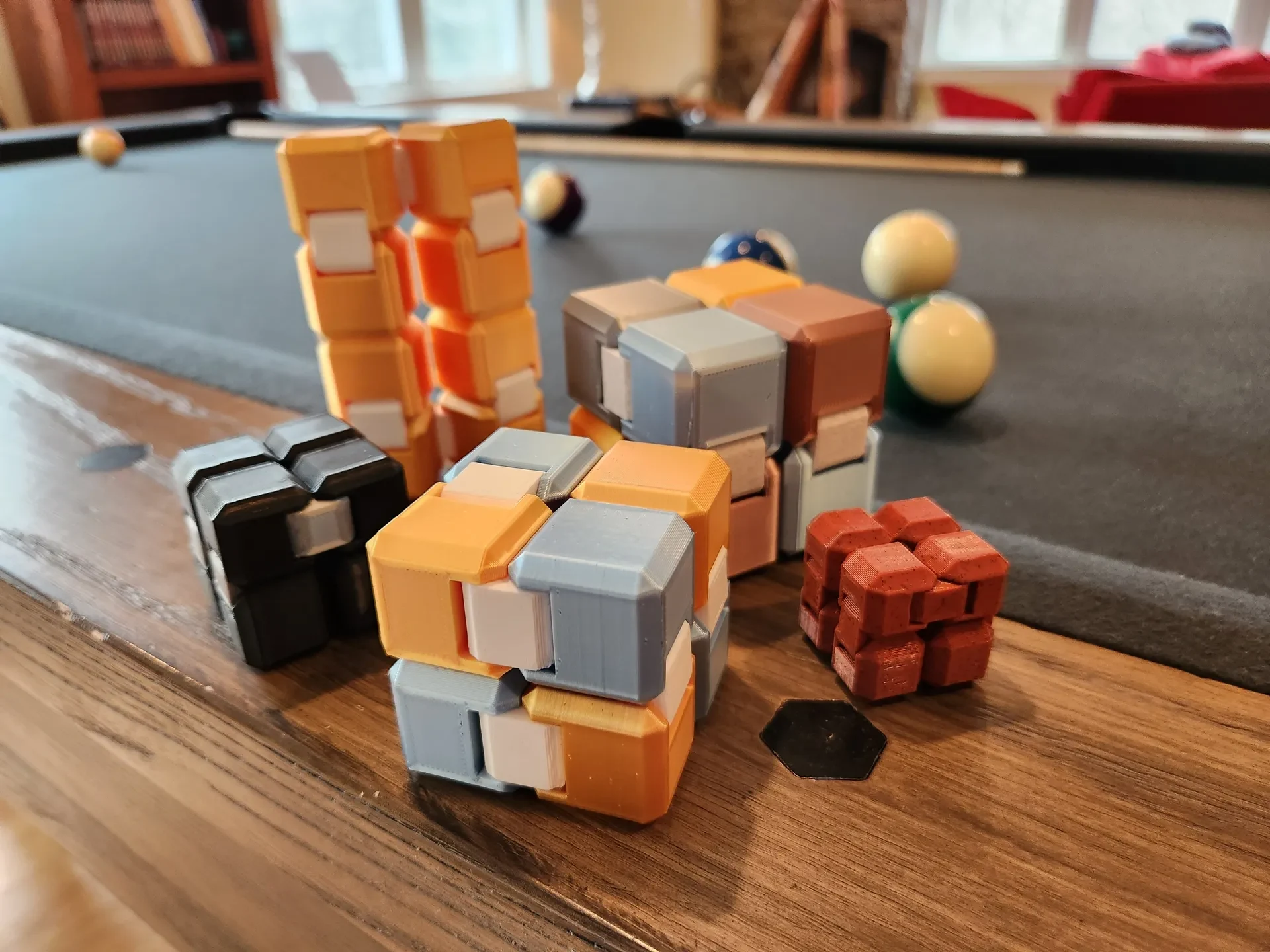

Концепция бесконечного куба с другим подходом к работе соединительных соединений с использованием простой в печати конструкции защелкивания. Моей целью было разработать версию, в которой не было бы проблем с неподдерживаемым первым слоем верхних разъемов, что иногда может затруднить печать конструкций с печатью на месте. Я также хотел, чтобы вращение суставов было приятным и плавным, без каких-либо «шатаний», а также обеспечивало прочный отпечаток, который выдерживал бы частое использование, падения и т. д.

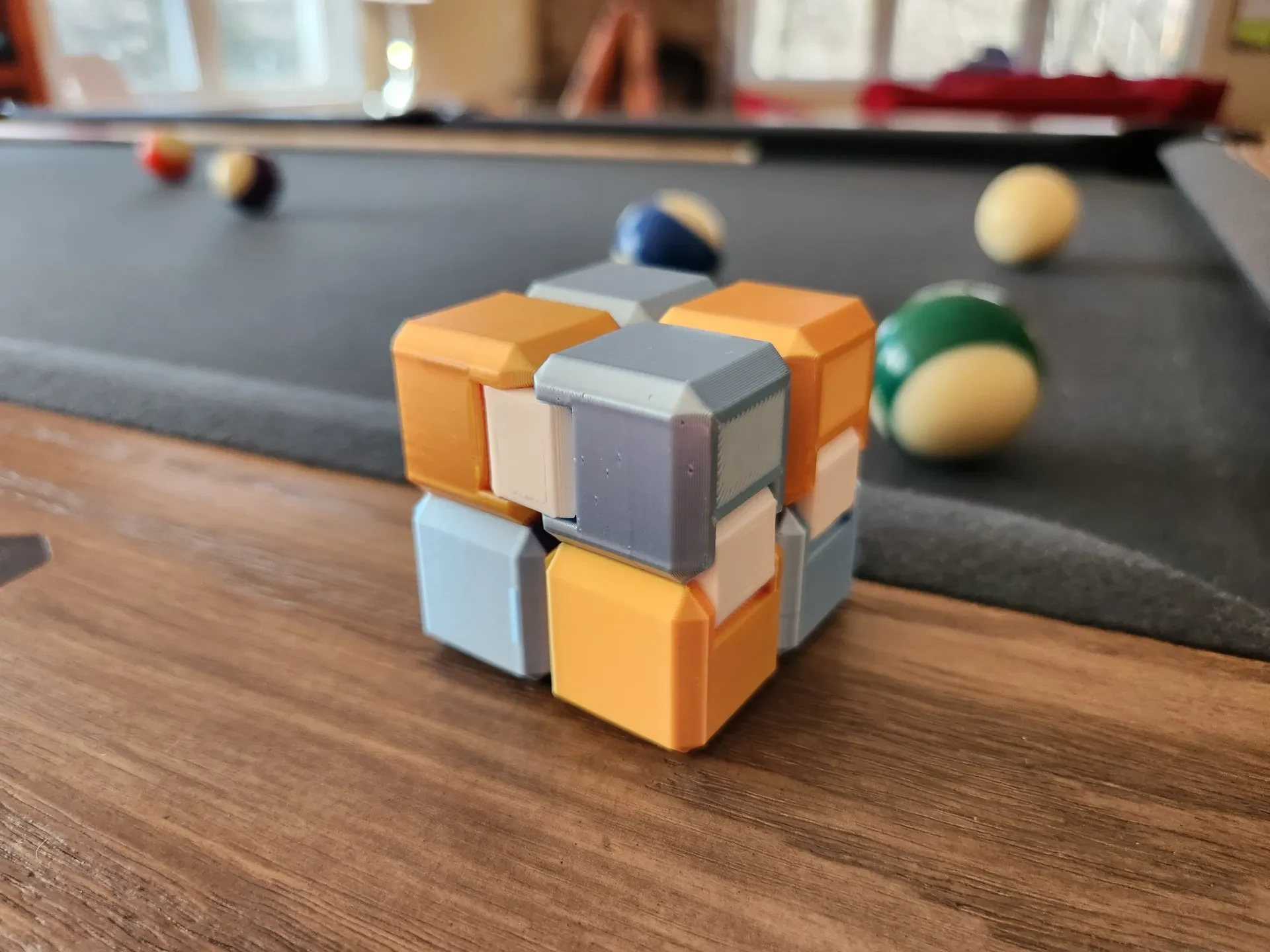

Эта конструкция полностью параметризована, я протестировал и предоставил здесь файлы модели для четырех разных размеров. Лично мне больше всего нравится версия 25 мм, но я заметил, что мои дети предпочитают версию 20 мм. Бонус: я также включил файл Fusion360 вместе с кратким видеоуроком (см. ниже), чтобы вы могли легко настроить размер/форму/допуски самостоятельно.

Печать примечаний:
Подойдет любая высота слоя (в своих отпечатках я использовал высоту слоя 0,20 мм с PLA).
Я использовал заполнение 30%, но более низкие настройки подойдут, а более высокие настройки создают приятное и более массивное ощущение.

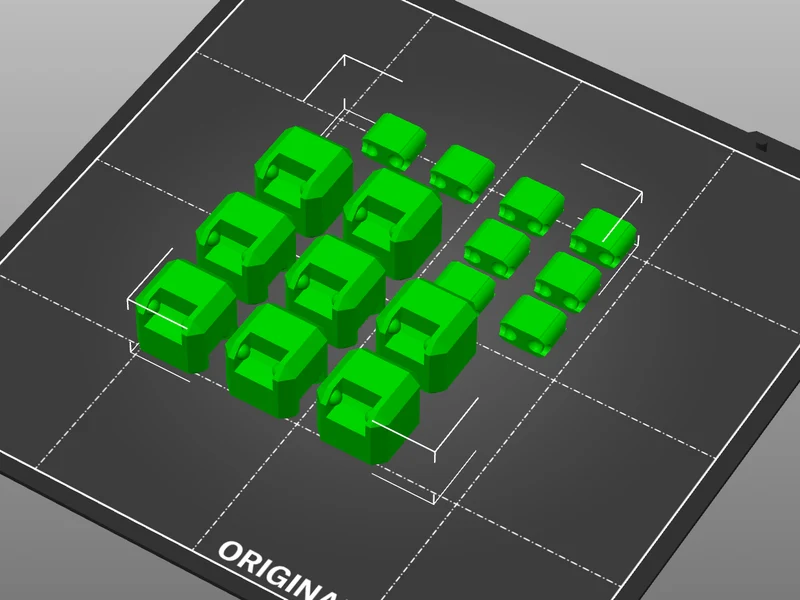

Выберите нужный размер кубиков (15 мм/20 мм/25 мм/30 мм), а затем вам нужно будет распечатать 4 «Куба слева», 4 «Куба справа» и 8 соединителей.

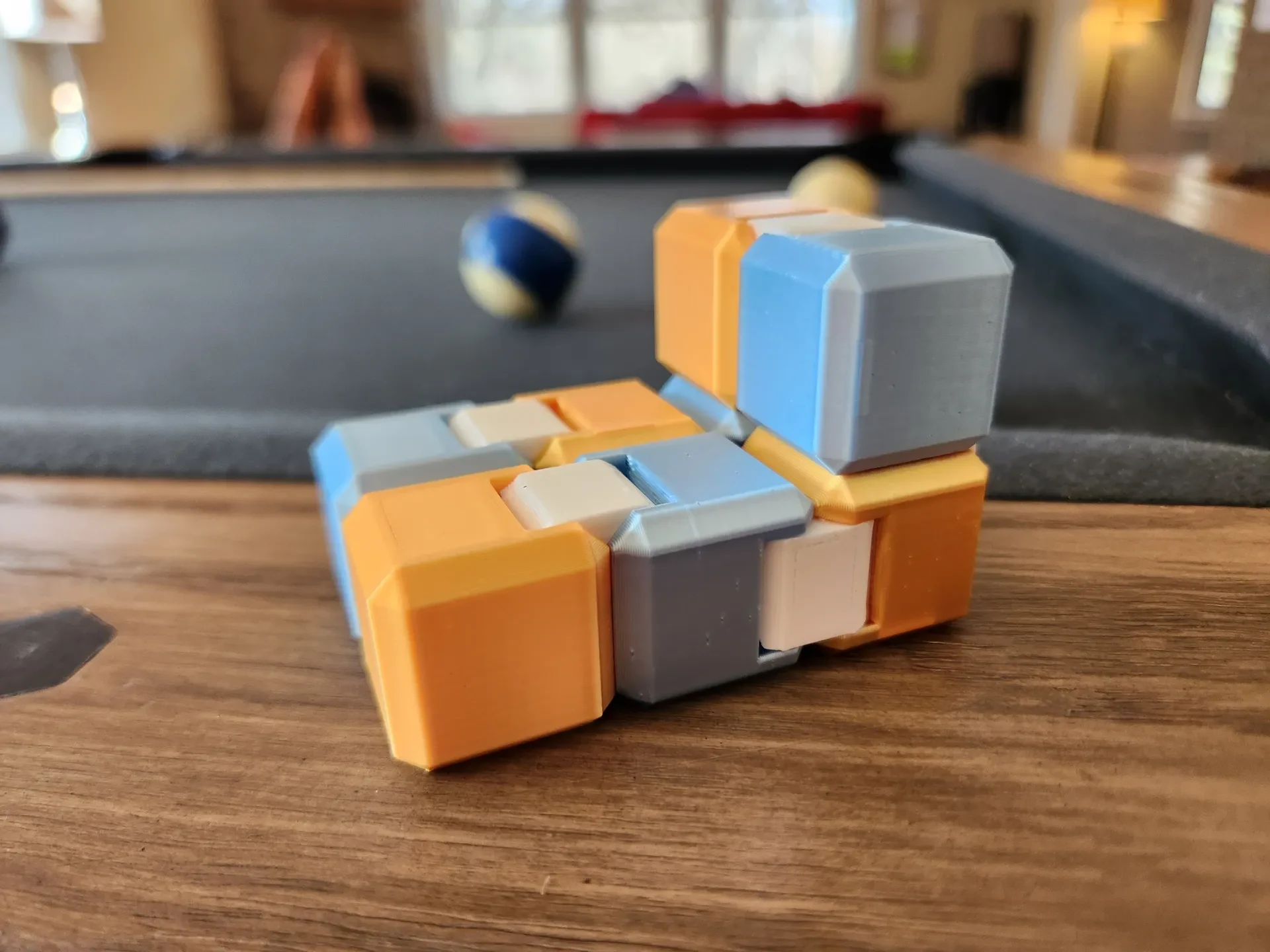

Воспользуйтесь преимуществом дизайна «соединяйтесь», смешивая и сочетая разные цвета!
Я установил настройку «Вертикальные оболочки → Периметры» на значение 4, чтобы стены были немного толще, чтобы они могли выдерживать больше злоупотреблений.
Мне он не понадобился, но вы можете дополнительно включить поля при печати разъемов.
Предусмотрено два разных типа разъемов: один более гибкий, а другой нет. У меня не возникло проблем с соединением модели с помощью «твердых» разъемов, но можно использовать легкий постукивание молотком, чтобы помочь установить разъем. Вместо этого можно использовать «гибкую» версию разъема, если у вас возникнут проблемы. В любом случае, после нескольких использований вы заметите, что суставы вращаются очень легко, но при этом остаются невероятно прочными.

Для вашего удобства я также приложил 3MF-файлы «Cube Test», ко��орые вы можете начать, соответствующие приведенным выше настройкам, которые включают в себя два куба и два соединителя, которые вы можете просто разрезать и распечатать, если хотите опробовать модель перед печатью полного набора деталей. Я бы рекомендовал нарезать самостоятельно, но я также приложил файл ".gcode", который я использовал для печати полностью однотонной версии всех частей за один отпечаток на моем Prusa Mini.

Сборка:

Вот краткое изображение того, как вам нужно расположить 8 кубиков и разъемы, прежде чем полностью соединить их вместе:

После сборки соединения будут свободно перемещаться, но для защелкивающихся соединений на цельных разъемах может потребоваться легкий постукивание молотком, чтобы они встали на место в первый раз. В качестве альтернативы также предусмотрена «гибкая» версия разъемов, которая облегчает надевание.

Параметризация (расширенная):

Эта модель была тщательно спроектирована с использованием параметризованных эскизов с использованием полностью ограниченных эскизов, поэтому ее размер и допуски можно динамически регулировать по своему усмотрению. Вот короткое видео, которое показывает, как это работает:

Вам нужно будет загрузить файл «Infinity Cube.f3d», который я загрузил в эту модель, если вы хотите попробовать (обещаю, это будет безболезненно и весело!), и вы заметите несколько параметров, которые являютс�� частью модели, которые позволяют вам что-то настраивать. Вот ключевые параметры, которые я скорректировал для четырех размеров модели, которые я уже загрузил вместе с этой моделью (и показано на изображениях), так что эти значения — хорошая отправная точка, а затем вы сможете их настроить:

Кубик 15 мм Кубик 20 мм Кубик 25 мм Кубик 30 мм
Ширина_куба 15 20 25 30
Куб_Фаска 3 3 3 3
Ширина соединителя 7,5 11 16 16
Pivot_Diameter 3,5 4 4,5 4,5
Pivot_Center_Offset 3,2 3,5 4 4

Обратите внимание: если вы хотите настроить, насколько «тугими» или «свободными» будут ощущаться разъемы, вам потребуется настроить следующие параметры:

Connector_Tolerance: Пространство между соединителями и
