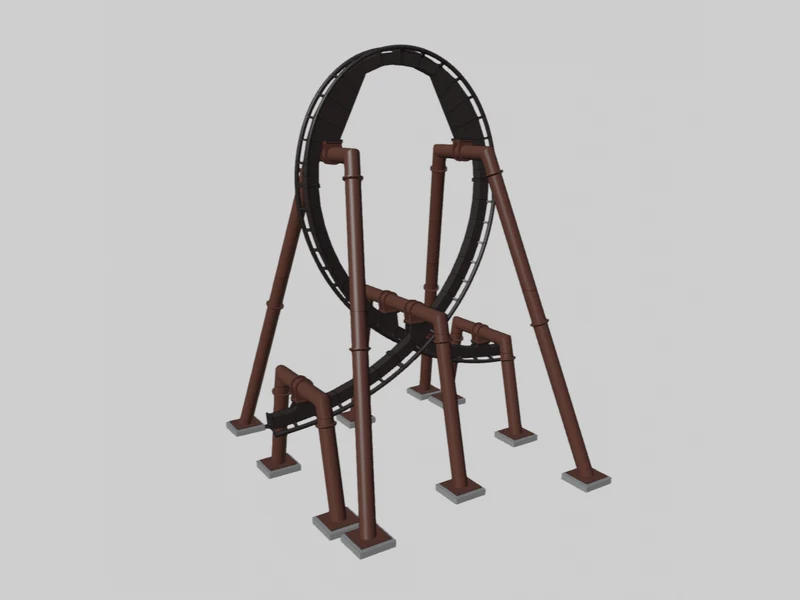

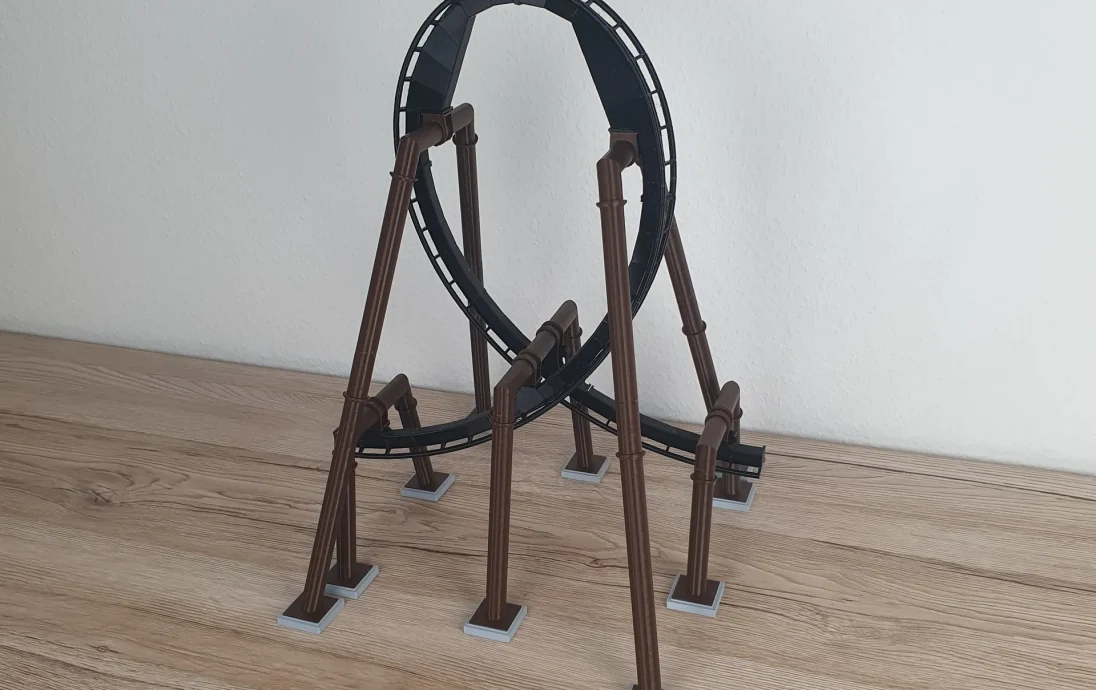

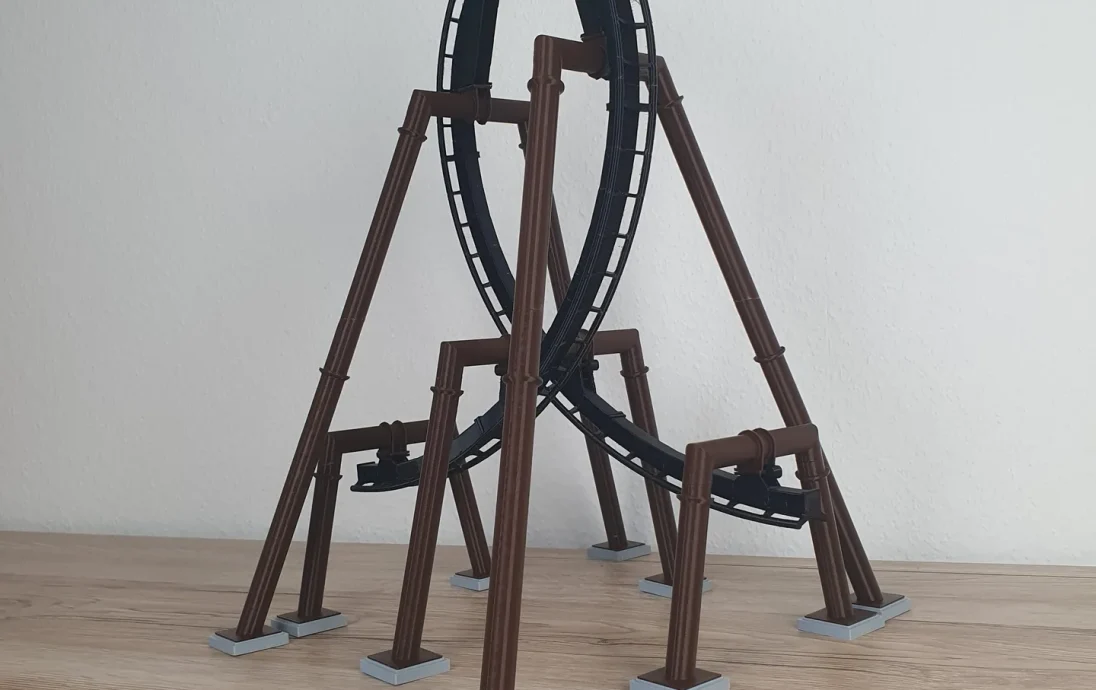

Американские горки - перевернутая петля 1:64

Тип: Перевернутая подстаканник B&M

Масштаб: 1:64

Размер: ~ 27 см х 26 см х 34 см

Принтер: Оригинальный Prusa i3 MK3S+

Настройки: 0,2 мм/30%

Нить: 356 г (нижние колонтитулы: 43 г, опоры: 196 г, дорожка: 117 г)

Время печати: 44:31 ч (нижние колонтитулы: 3:12 ч, подставки: 22:09 ч, дорожка: 19:10 ч)

Сложность: Средняя

Инструкции

Для сборки дорожки рекомендую использовать проволоку диаметром 1,0 мм. Это делает гусеницу более устойчивой и простой в сборке. Но работает и без провода.

Внимание: некоторые отдельные детали практически идентичны. Но важно собрать их в правильном порядке.

Поддержка 01

Распечатайте все необходимые детали и соберите их, как показано на картинке. Используйте соединители и клей, чтобы собрать отдельные детали. Эта опора понадобится вам дважды для цикла.

Вам нужно:

2 х нижнего колонтитула
4 х разъема
2 х С01-01
1 х S01-02

Поддержка 02

Распечатайте все необходимые детали и соберите их, как показано на картинке. Используйте соединители и клей, чтобы собрать отдельные детали.

Вам нужно:

2 х нижнего колонтитула
4 х разъема
2 х С02-01
1 х S02-02

Поддержка 03

Распечатайте все необходимые детали и соберите их, как показано на картинке. Используйте соединители и клей, чтобы собрать отдельные детали. Эта опора понадобится вам дважды для цикла.

Вам нужно:

2 х нижнего колонтитула
4 х разъема
1 х S03-01
1 х S03-02
1 х S03-03

Трек 01

Распечатайте все необходимые детали и соберите их, как показано на картинке. Используйте проволоку внутри трубок и клей, чтобы собрать отдельные детали. Эта дорожка понадобится вам дважды для цикла.
Если детали не подходят друг к другу, возможно, штифт придется слегка отшлифовать.

Вам нужно:

1 х тарелка
12 проводов 1,0 мм
1 х Т01-01 — Т01-07

Трек 02

Распечатайте все необходимые детали и соберите их, как показано на картинке. Используйте проволоку внутри трубок и клей, чтобы собрать отдельные детали. Эта дорожка понадобится вам дважды для цикла.
Если дета��и не подходят друг к другу, возможно, штифт придется слегка отшлифовать.

Вам нужно:

1 х тарелка
20 проводов 1,0 мм
1 х Т02-01 — Т02-11

Трек 03

Распечатайте все необходимые детали и соберите их, как показано на картинке. Используйте проволоку внутри трубок и клей, чтобы собрать отдельные детали. Эта дорожка понадобится вам дважды для цикла.
Если детали не подходят друг к другу, возможно, штифт придется слегка отшлифовать.

Вам нужно:

1 х тарелка
16 проводов 1,0 мм
1 х Т03-01 — Т03-09

Завершение

Чтобы завершить петлю, используйте соединители, чтобы соединить рельсу с опорами, и соеди��итель рельса, чтобы соединить две верхние секции пути.
Если вы не хотите склеивать детали, используйте фиксаторы на опорах 01 и 02. Опора 03 и направляющая должны оставаться на месте без дальнейшего крепления.

Вам нужно:

1 х трековый соединитель
6 х разъем
4 зажима (опционально)

Перевернутый цикл 1:64
