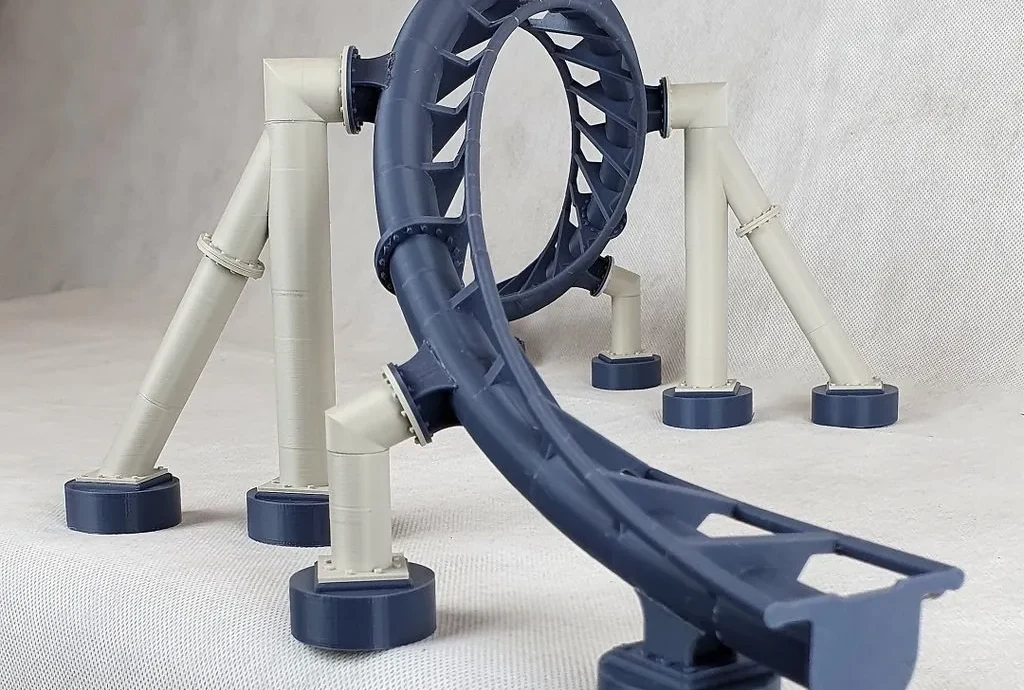

Американские горки - Штопор 1:32

Тип: Векома

Масштаб: 1:32

Размер: ~ 56 см х 32 см х 18 см

Принтер: Оригинальный Prusa i3 MK3S+

Настройки: 0,2 мм/30%

Нить: 259 г (нижние колонтитулы: 46 г, опоры: 67 г, направляющие: 146 г)

Время печати: 32:53 часа (нижние колонтитулы: 4:30 часов, подставки: 8:08 часов, дорожки: 20:15 часов)

Сложность: Легко

Инструкции

Для сборки дорожки рекомендую использовать проволоку диаметром 1,2 мм. Это делает гусеницу более устойчивой и простой в сборке. Но работает и без провода.

Внимание: некоторые отдельные детали практически идентичны. Но важно собрать их в правильном порядке.

Общая информация

На следующих шагах вы всегда найдете список деталей, необходимых для раздела. Вы сможете собрать опоры без инструкций. Что касается секций рельса, важно собрать их в правильном порядке. Р01-П01, Р01-П02, Р01-П02, ...

Здесь вы можете увидеть базовую структуру участка рельса. Для сборки рекомендую проволоку 1,2мм. Но работает и без него.
Обратите внимание на ориентацию соединительной части опор. На одной стороне имеется маленькая стрелка (B). Он должен указывать в том же направлении, что и соединитель рельса.

Соединители реек всегда имеют выемку (А) на верхней стороне.

Нижний колонтитул 01

Этот нижний колонтит��л понадобится вам дважды для цикла.

Вам нужно:

1 х нижний колонтитул-045

Поддержка 01

Распечатайте все необходимые детали и соберите их. Используйте клей, чтобы соединить отдельные детали. Эта опора понадобится вам дважды для цикла.

Вам нужно:

1 х опора для нижнего колонтитула-045
1 х S01-P01 — S01-P02

Поддержка 02

Распечатайте все необходимые детали и соберите их. Используйте клей, чтобы соединить отдельные детали. Эта опора понадобится вам дважды для цикла.

Вам нужно:

1 х опора для нижнего колонтитула-055
1 х S02-F01
1 х S02-P01 — S02-P05
1 х опорная пластина-045

Трек 01

Распечатайте все необходимые детали и соберите их, как показано на картинке. Используйте проволоку внутри трубок и клей, чтобы собрать отдельные детали. Этот участок трека понадобится вам дважды для цикла.

Вам нужно:

1 х Р01-П01 — Р01-П10
1 х разъем для поддержки трека
Провод 1,2 мм (опционально)

Трек 02

Распечатайте все необходимые детали и соберите их, как показано на картинке. Используйте проволоку внутри трубок и клей, чтобы собрать отдельные детали. Этот участок трека понадобится вам дважды для цикла. Пока не используйте R02-P09!

Вам нужно:

1 х Р02-П01 — Р02-П08
1 х разъем для поддержки трека
Провод 1,2 мм (опционально)

Завершение

Чтобы завершить контур, используйте R02-P09 для соединения двух верхних секций направляющей.
Дорожка должна оставаться на месте без использования клея.

Вам нужно:

1 х Р02-П09
