Компактный держатель F-образных зажимов для обычных и неболь

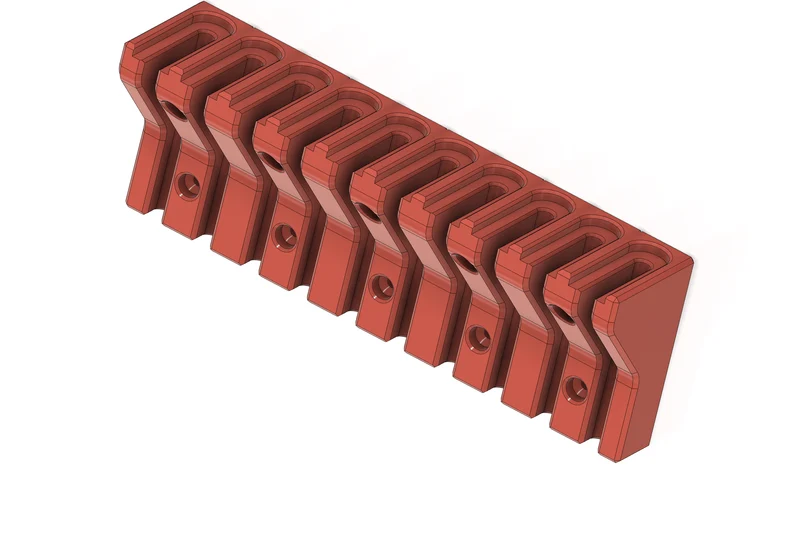

Я разработал этот держатель F-образных зажимов, чтобы максимально компактно хранить зажимы на стене. Это уменьшенная версия LR2218 для обычных и небольших зажимов.
Как распечатать этот держатель зажима
Существует пример проекта Prusa Slicer, заканчивающийся на «Печать», где я настроил все рекомендуемые параметры. Объект напечатан на обратной стороне.
Ознакомьтесь с моими рекомендациями в таблице ниже:
Размер сопла: 0,4 мм
Высота слоя: 0,2 мм
Материалы нитей: PETG или PLA.
Периметры: три периметра для дополнительной прочности.
Заполнение: 15%
Профиль слайсера Prusa: «Качество 0,2 мм»
Размеры

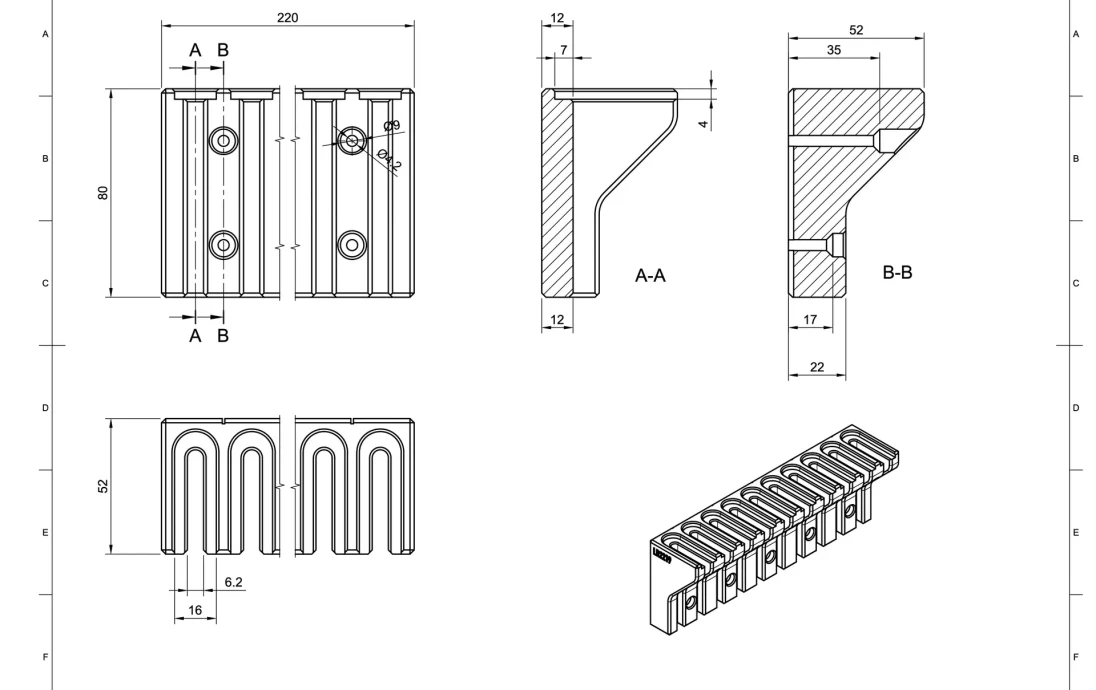

Все размеры вы найдете на рисунке выше. Держатель подойдет для стержней шириной до 6 мм и ширины головки до 16 мм. Держатель предназначен для обычных и небольших зажимов. Головка зажима не должна быть длиннее 16 см, иначе он не будет надежно удерживаться в держателе.
Монтаж

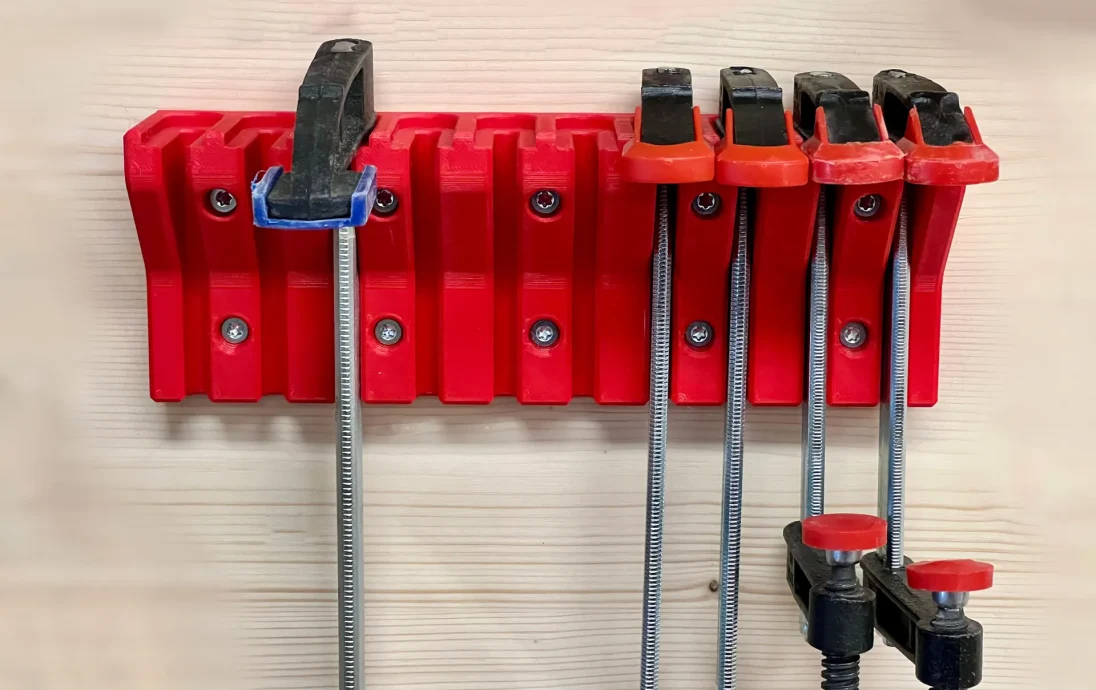

Используйте шурупы с потайной головкой диаметром 4 мм, чтобы закрепить держатель на любой стене. В ид��але в каждое подготовленное отверстие для винта вставьте винт, чтобы равномерно сбалансировать силы и избежать изгиба детали.
⚠ Осторожно затяните винты вручную! ⚠
О дизайне Fusion360
Конструкция Fusion360 позволяет легко регулировать размеры слотов и общий размер держателя. Конструкция автоматически регулирует количество слотов, чтобы максимально эффективно использовать ширину. Настраивайте параметры только в разделе избранного.
Поскольку у Fusion360 есть множество проблем, особенно с полностью параметрическими проектами, я рекомендую настраивать проект в Fusion360 только в том случае, если вы являетесь опытным пользователем этого программного обеспечения.
Варианты
LR2218 Прочный и компактный держатель F-образных зажимов для длинных и тяжелых зажимов
LR2219 Компактный держатель F-образных зажимов для обычных и небольших зажимов
Узнайте больше от Метикуми
Заинтересованы в моих дизайнах? Просмотрите мою коллекцию 3D-моделей:
https://metikumi.com/3d-models/
Оставайтесь на связи в социальных сетях, чтобы быть в курсе последних обновлений и информации о ходе работы:
https://metikumi.com
Заключение
Этот принт позволит вам хранить больше зажимов на меньшем пространстве, теперь у вас будет еще больше зажимов. Пожалуйста, оцените и загрузите фотографии своих отпечатков, если вам нравится эта модель, и дайте мне знать, если у вас возникнут проблемы или у вас есть идеи по улучшению этих моделей.
Удачной печати!
