MountFinity

Представляем MountFinity: систему монтажа с открытым исходным кодом

Я рад поделиться MountFinity, проектом с открытым исходным кодом, вдохновленным системами крепления PanaVise и RAM. MountFinity представляет собой универсальное модульное монтажное решение с целью создания полного набора навесного оборудования и опций. Ниже вы найдете подробную информацию о текущих версиях и о том, как вы можете принять в них участие.

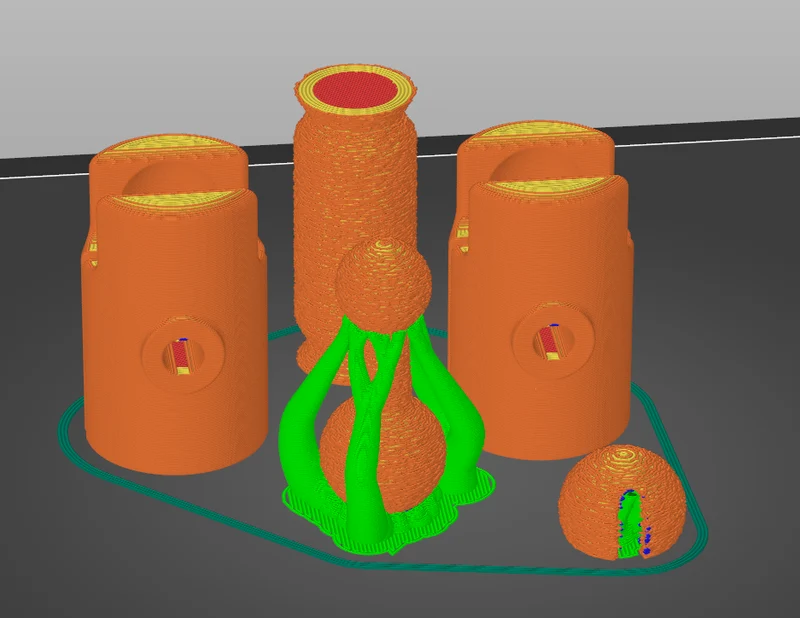

Рекомендации по печати:

Размеры сопел: сопла 0,4 мм и 0,6 мм.
Периметры: 10 периметров при заполнении 50 % (гироид).
Горизонтальные корпуса: 5 верхних и нижних корпусов.
Высота слоя: 0,2 мм.
Материал: (PETG, ABS, ASA). PLA подходит только для использования в помещении.

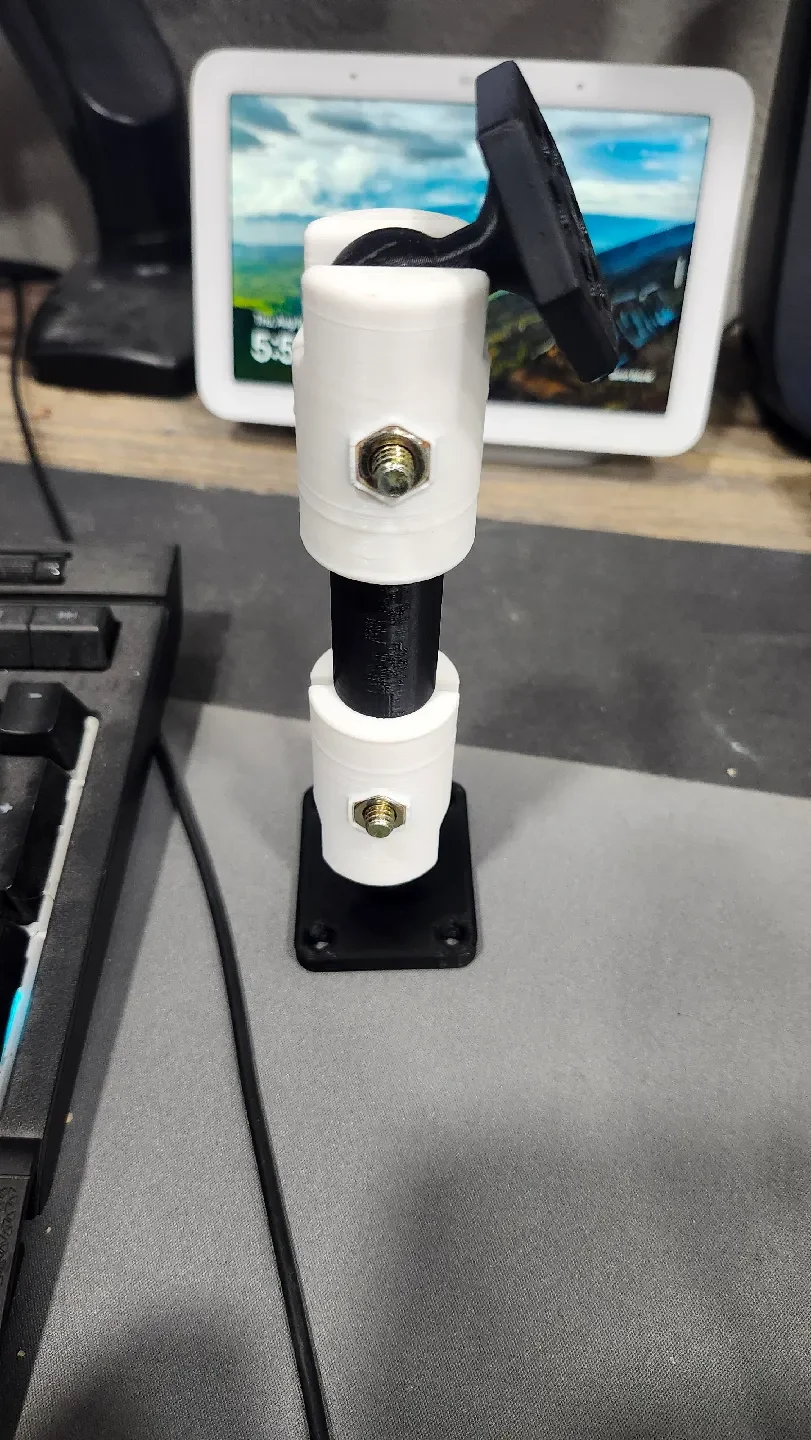

Версия 1

Обзор дизайна:
V1 предназначен в первую очередь для использования внутри помещений, если только он не напечатан из более прочной инженерной нити. Текущие компоненты включают в себя:

Зажим на стороне A и на стороне B: подходит для крепежа M6 или ¼ 20.
Вал: высота 50 мм.

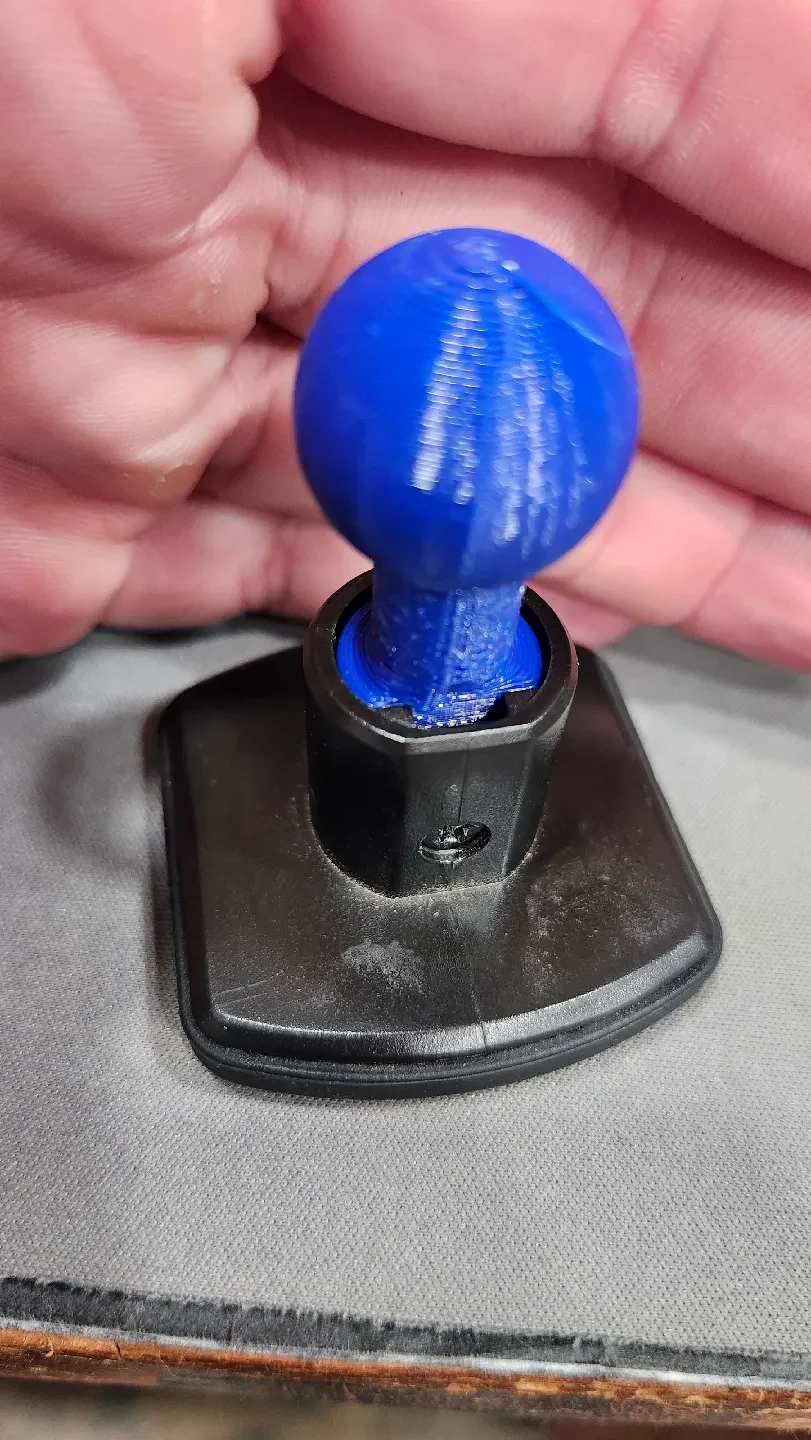

Адаптер 20 мм от шара к AMPS: настроен для оборудования M3.
Переходник с шара 20 мм на шар 15 мм: предназначен для крепления Scosche Magic Mount.
Крышка 20 мм для шарика 15 мм

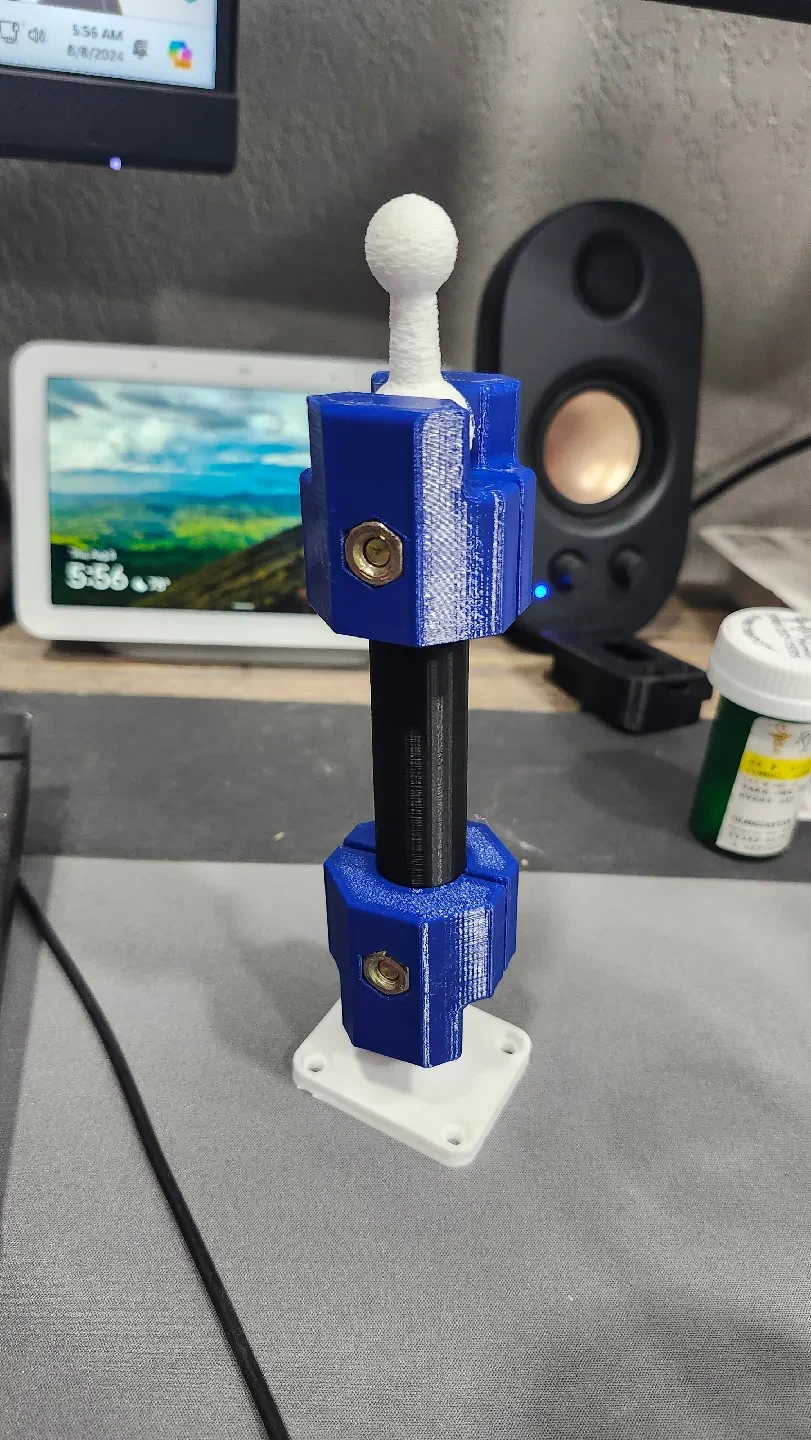

Версия 2

Улучшения дизайна:
V2 в настоящее время проходит испытания на открытом воздухе и напечатан из PETG для большей долговечности. Ключевые обновления включают в себя:

Лучшие углы сочленения
Вал 80 мм: теперь с новой канавкой для зажима.
Зажим на стороне А: оснащен болтом и шайбой.
Зажим B: предназначен для крепления гайки.

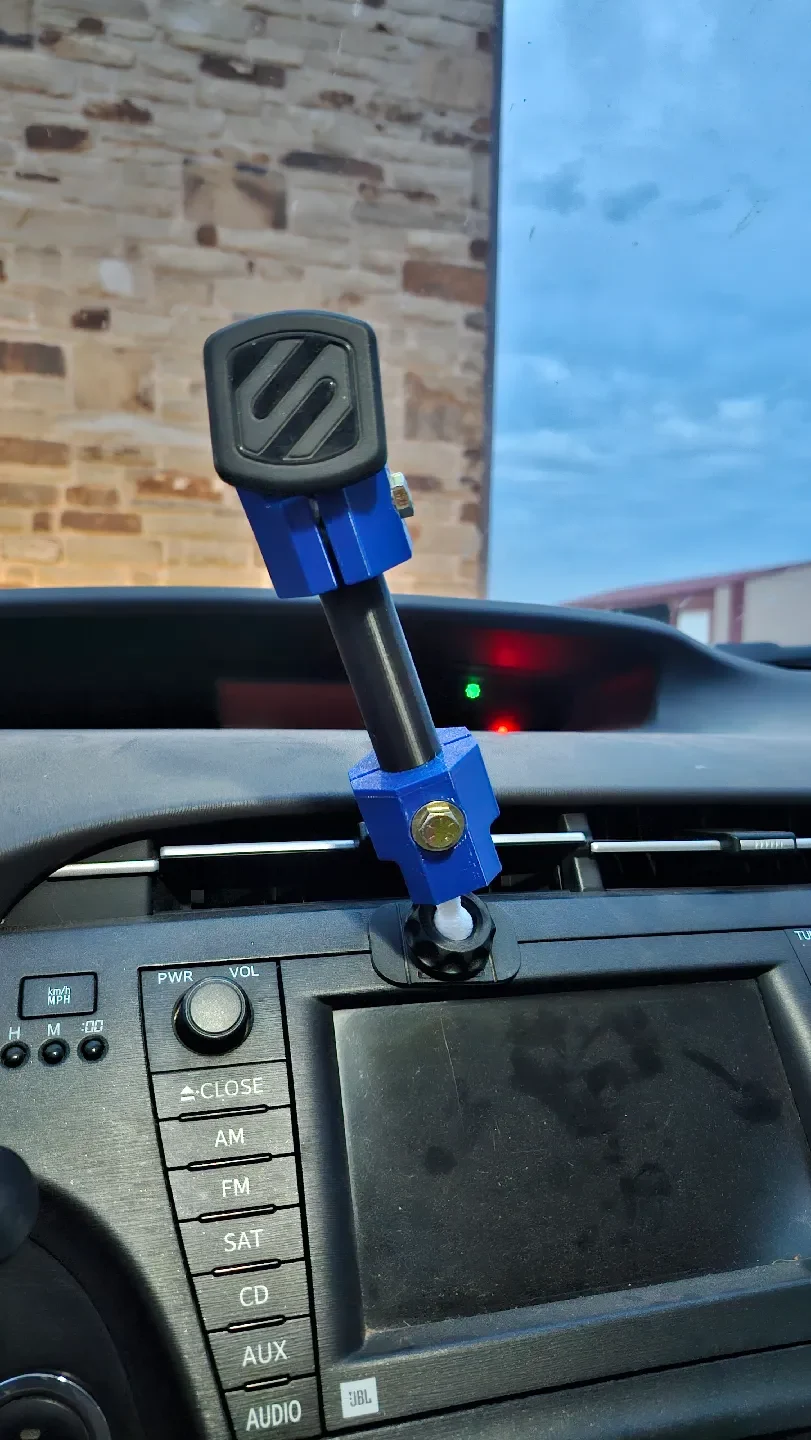

Увеличенный размер и прочность: он стал больше и прочнее, чтобы выдерживать высокие температуры, особенно в автомобиле при температуре 100°F. У НОАК были проблемы с гибкостью в таких условиях.

Аппаратное обеспечение:

Болт: используется болт ¼-20 x 1,5 дюйма.
Дополнения и ремиксы
Адаптер к настольному зажиму @hein (модульный): ремикс можно найти здесь. — 08.08.24
Магнитное крепление для телефона: совместимо с пластинами Scosche Magic Mount. Используйте магниты размером 10x3 мм. — 09.08.24
От 20 мм до диагонали AMPS: настройка для оборудования M3. — 09.08.24
Болт от 20 мм до ¼ 20: стандартные крепления для камеры. — 10.08.24
Барашковая гайка ¼ 20: допуск 0. Просто закрутите и открутите гайку несколько раз, чтобы деталь стала прочной. — 12.08.24

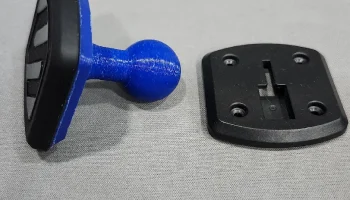

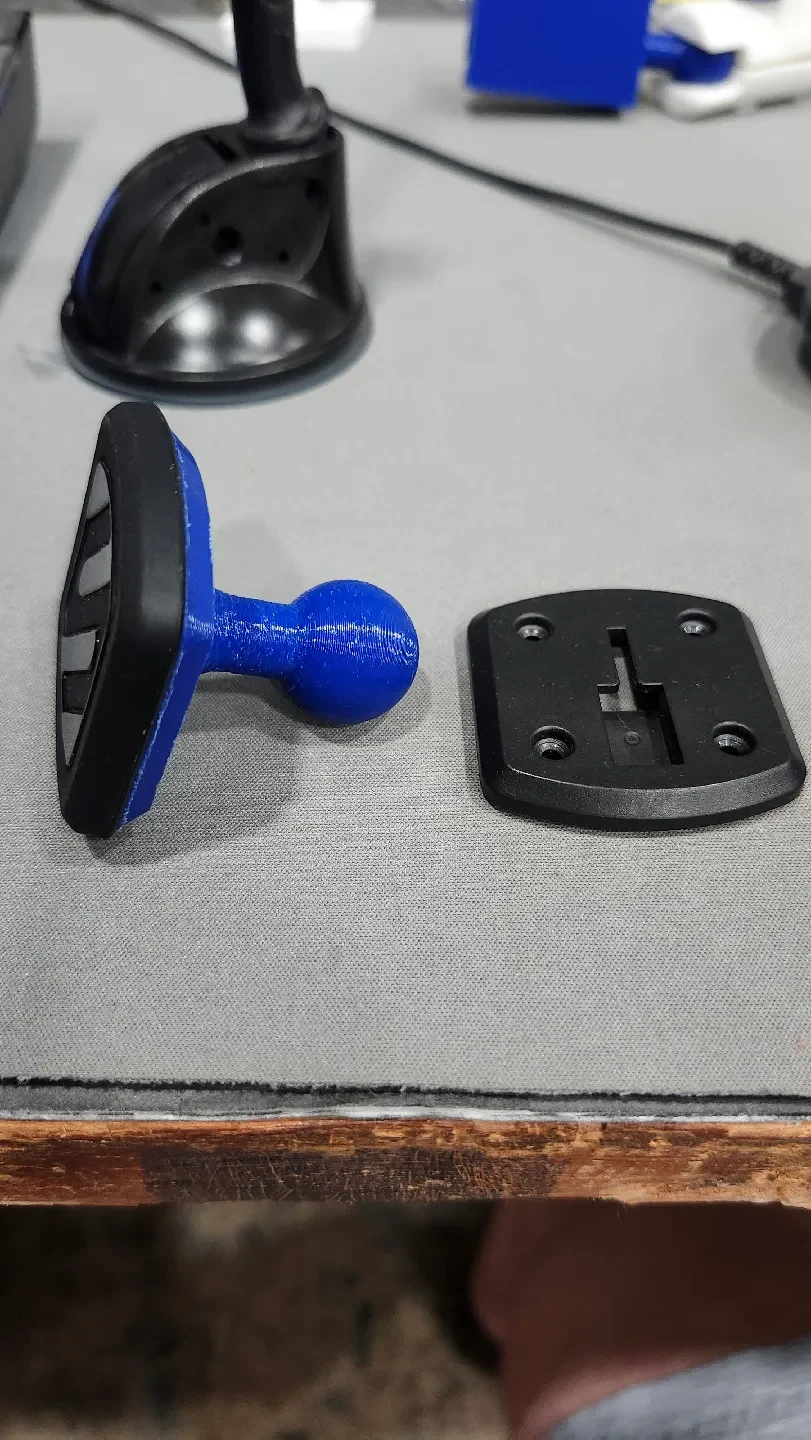

Задняя пластина MagicMount V3 для шара диаметром 20 мм: — 12.08.24
Окно MagicMount, гибкое для шара диаметром 20 мм: — 15.08.24
Примите участие

Все файлы доступны в OnShape для изучения и изменения. Я приветствую любые отзывы и предложения по улучшению. Давайте сотрудничать, чтобы сделать MountFinity еще лучше! Я активно ищу предложения по улучшению этого проекта, поэтому, пожалуйста, не стесняйтесь поделиться своими мыслями.
