прочная подставка для ноутбука с резьбовыми стержнями......

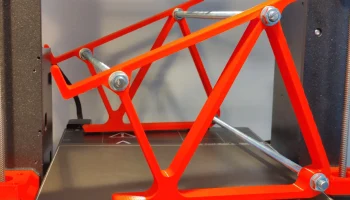

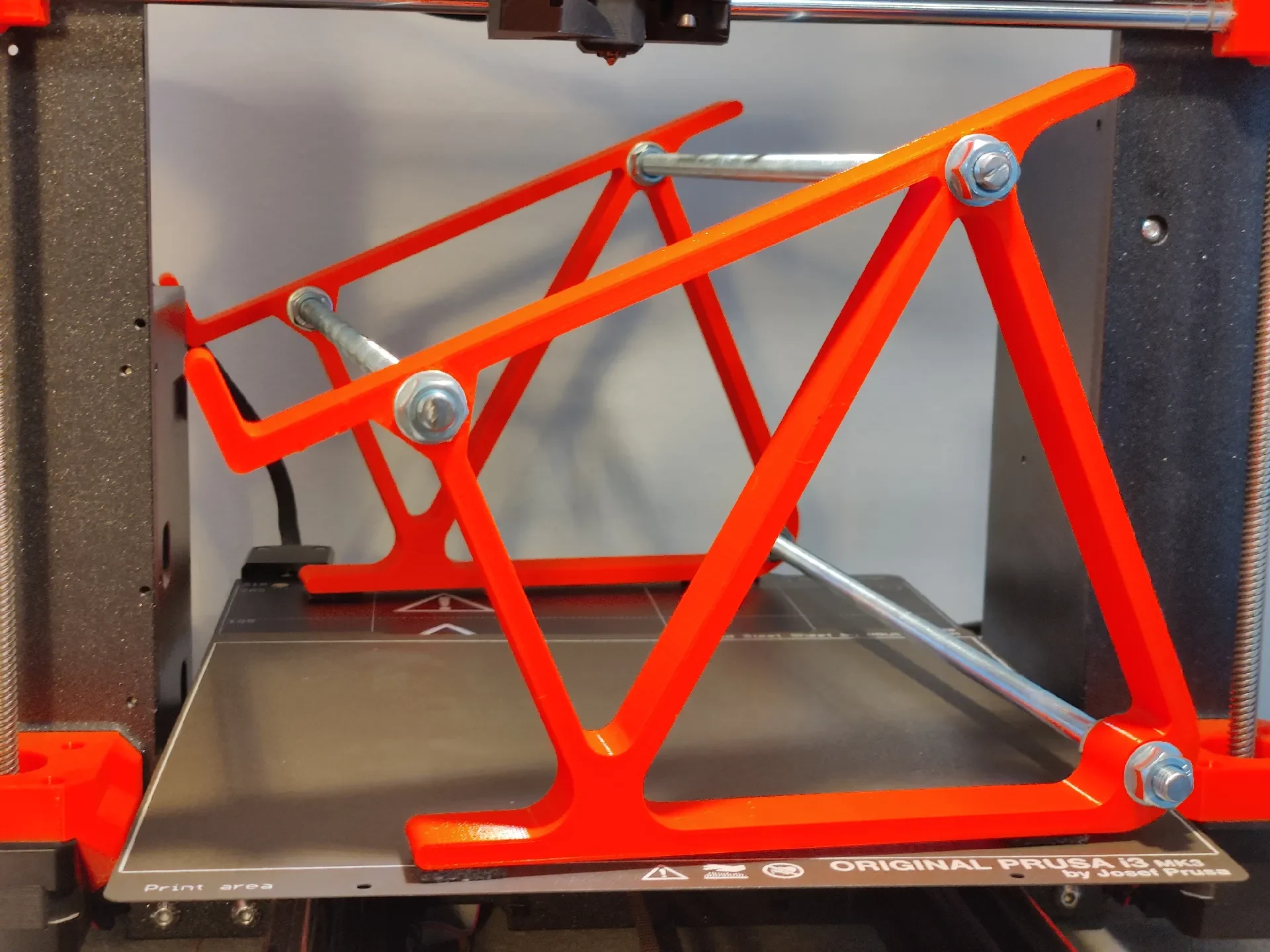

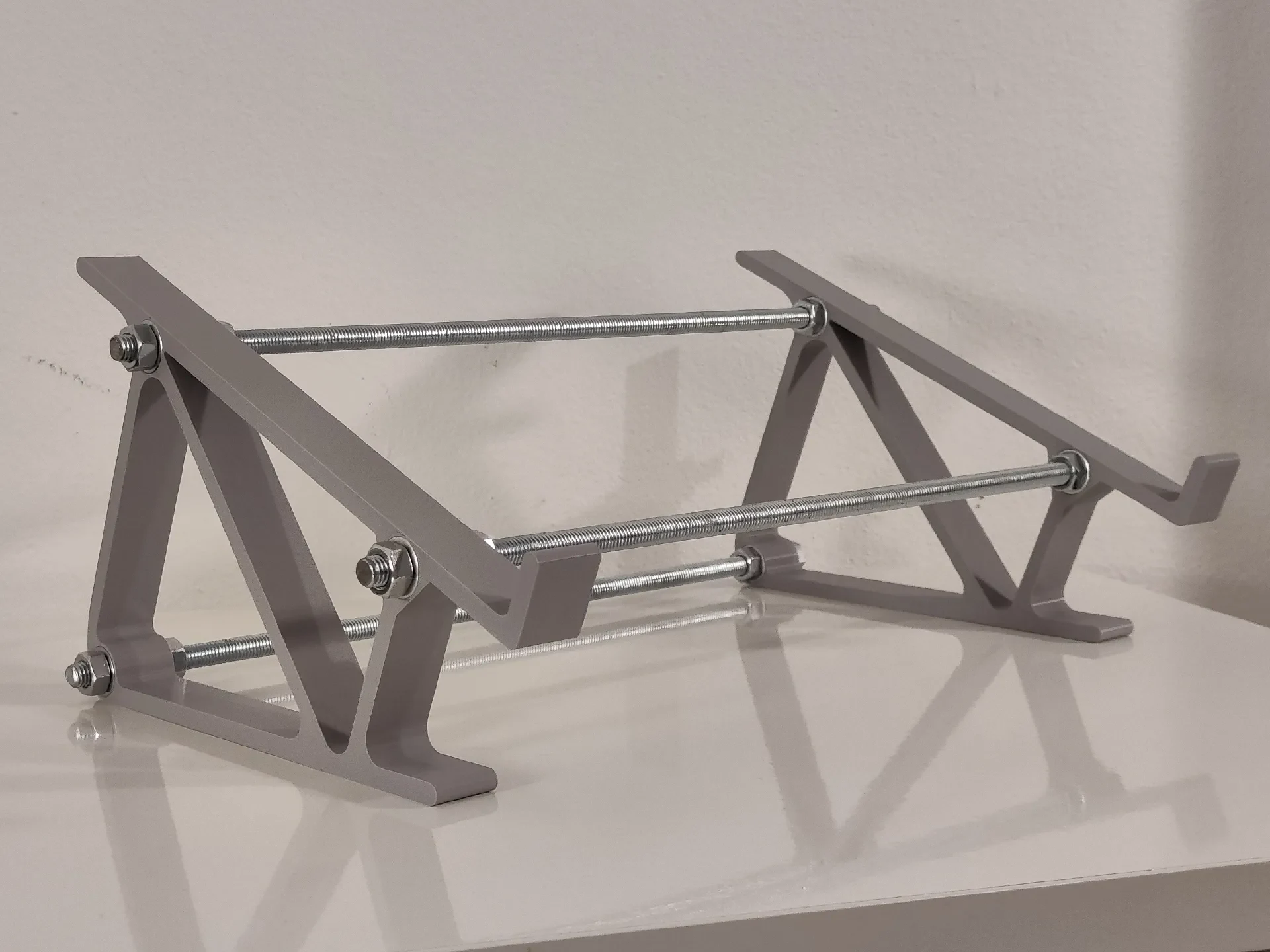

Я разработал эту подставку для своего 15-дюймового ноутбука, потому что хотел чего-то более жесткого, чем обычные печатные соединения. Вместо защелкивающихся или склеенных деталей я использовал стержни с резьбой M8, чтобы скрутить обе стороны вместе, что сделало ее чрезвычайно прочной — честно говоря, достаточно прочной, чтобы выдержать мой собственный вес (немного переборщено).
Текущая конструкция проста, но эффективна. В будущем планирую вернуться к этой модели с поддержкой двух 120-мм вентиляторов охлаждения.
Необходимое оборудование:

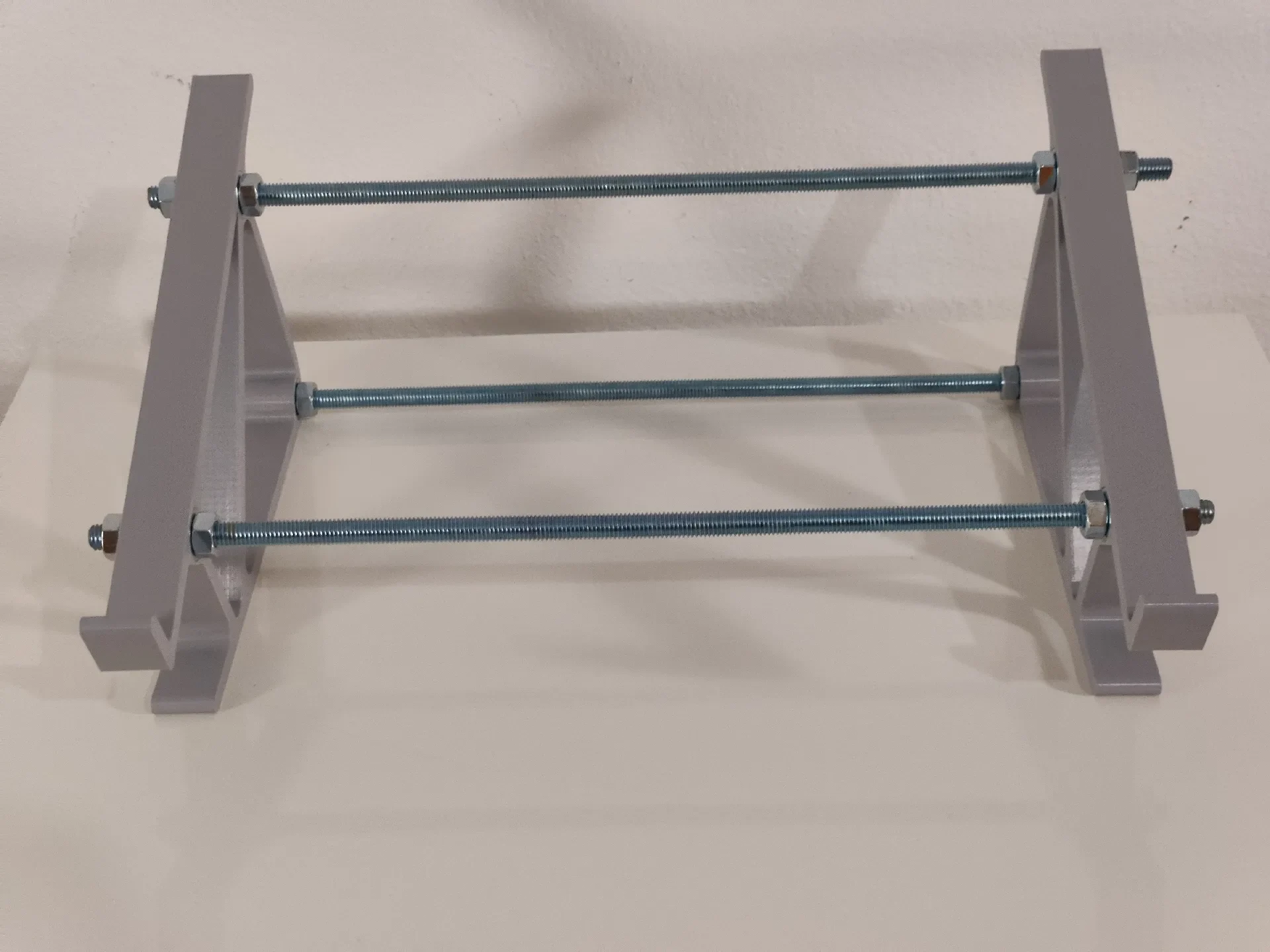

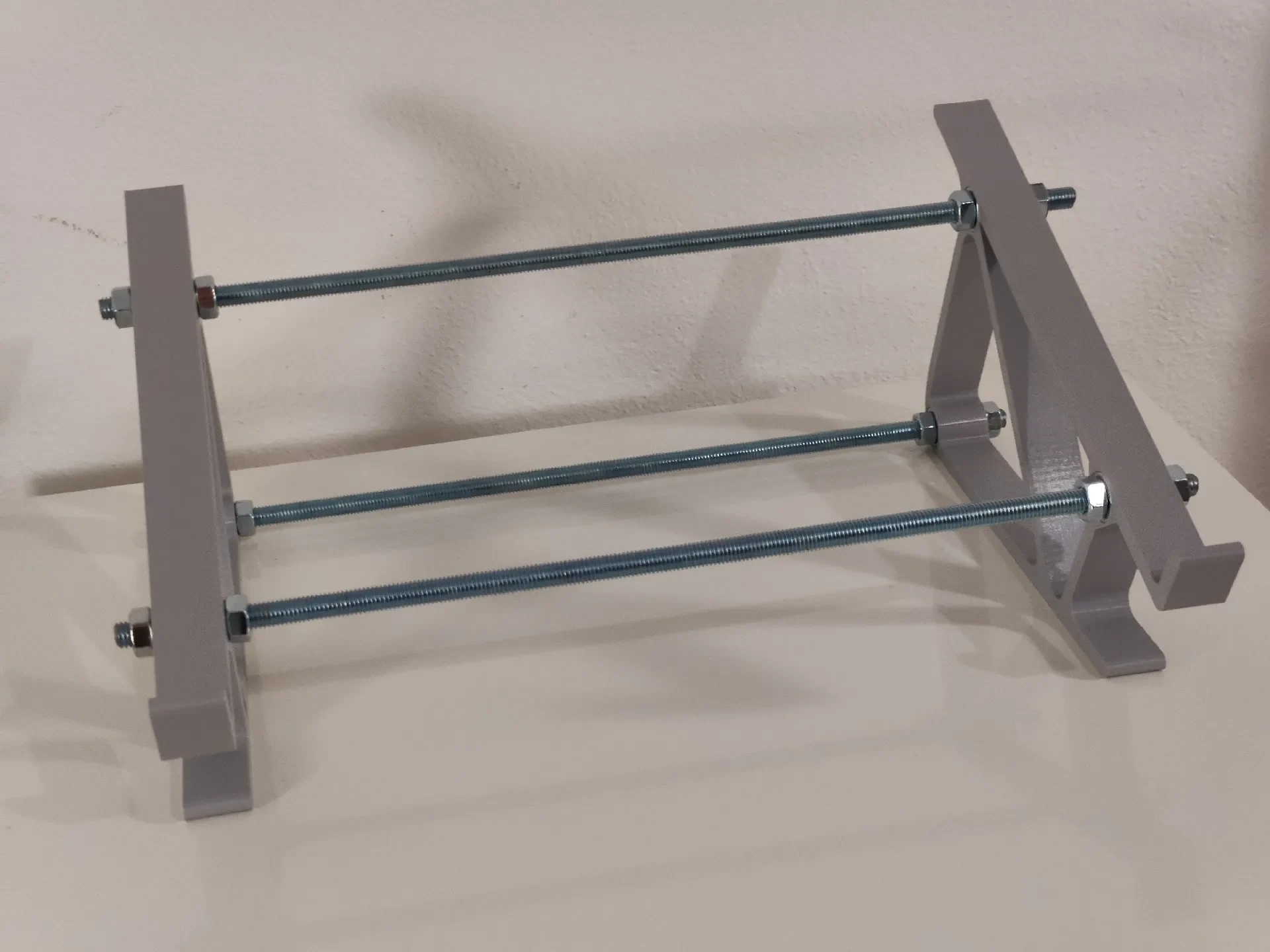

Стержень с резьбой М8 длиной 1 метр — (Разрезать стержень на три равные части)
12 гаек М8
12 шайб М8
Совет по сборке:

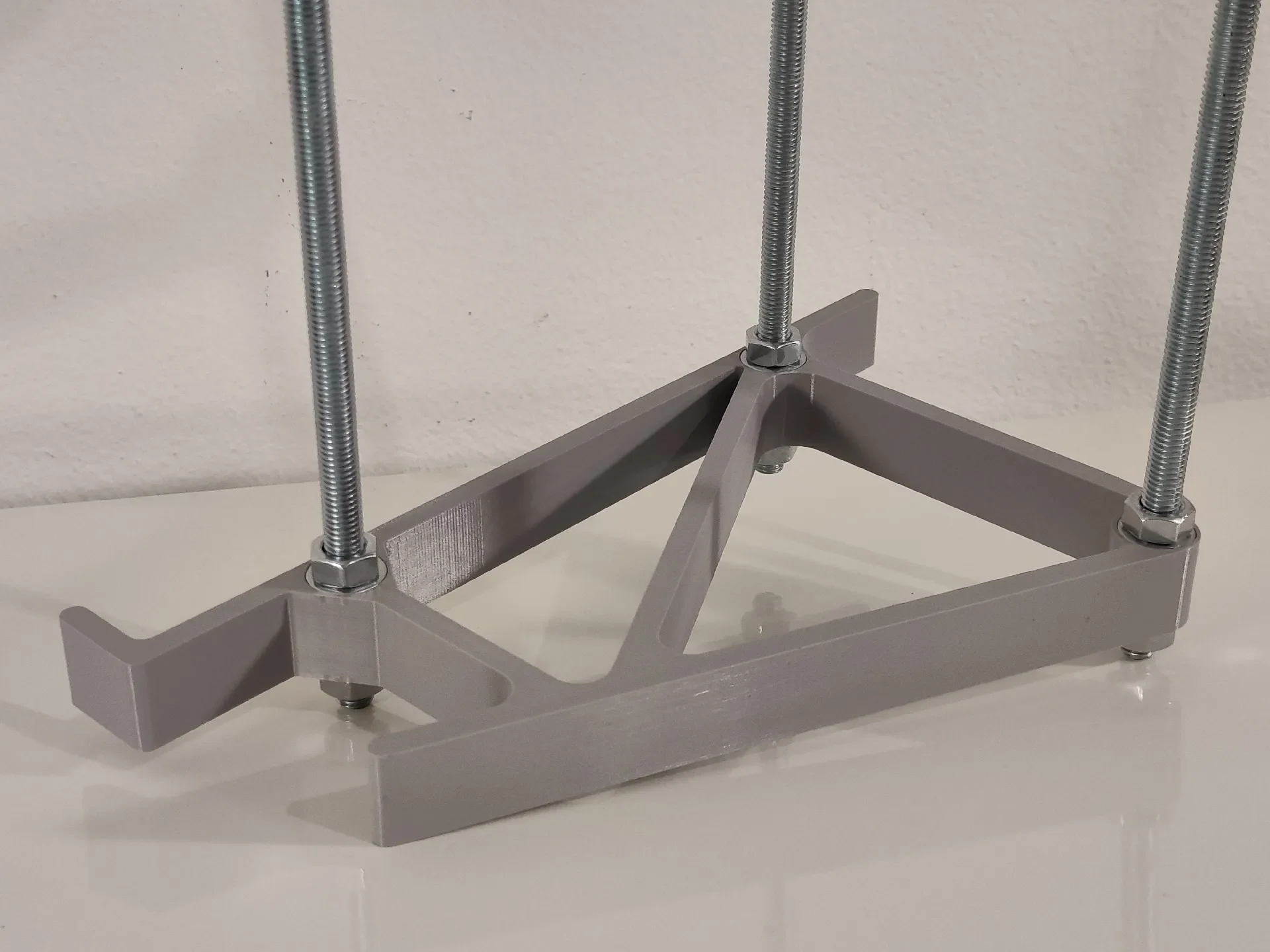

Прежде чем полностью затягивать все гайки, убедитесь, что подставка стоит ровно. Если он слегка шатается, ослабьте гайки, отрегулируйте угол ножек так, чтобы все четыре угла равномерно касались стола, а затем снова все затяните.
Примечания к проектированию:
Длина верхней платформы составляет 220 мм.
Убедитесь, что нижние ножки не находятся слишком далеко от переднего края для правильного баланса.
Система стержней с резьбой позволяет легко заменять боковые части — это полезно, если вы меняете ноутбуки или хотите переназначить стержни в другое место (а железо на 100% подлежит вторичной переработке).
Я также распечатала 8 версий для маминых коллег, и они отлично держались даже без шайб.
Если у вас есть какие-либо идеи, пожелания или вам нужна измененная версия, дайте мне знать. Буду рад помочь или обновить модель.
Обновление:
— теперь вам не нужны подставки для печати, надеюсь, он не деформируется
— загружены файлы шагов для облегчения модификации
