Самоцентрирующийся манометр
Подробности

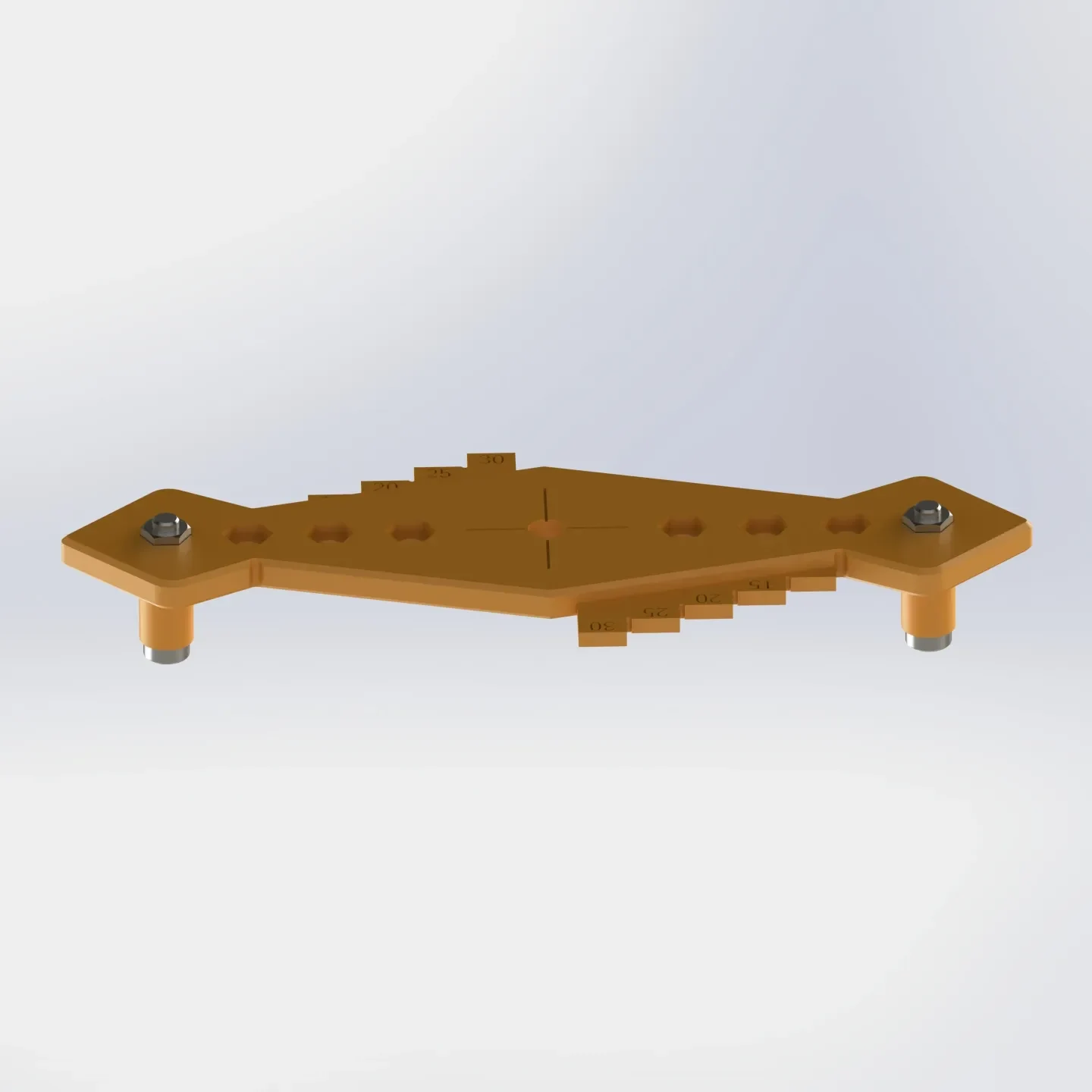

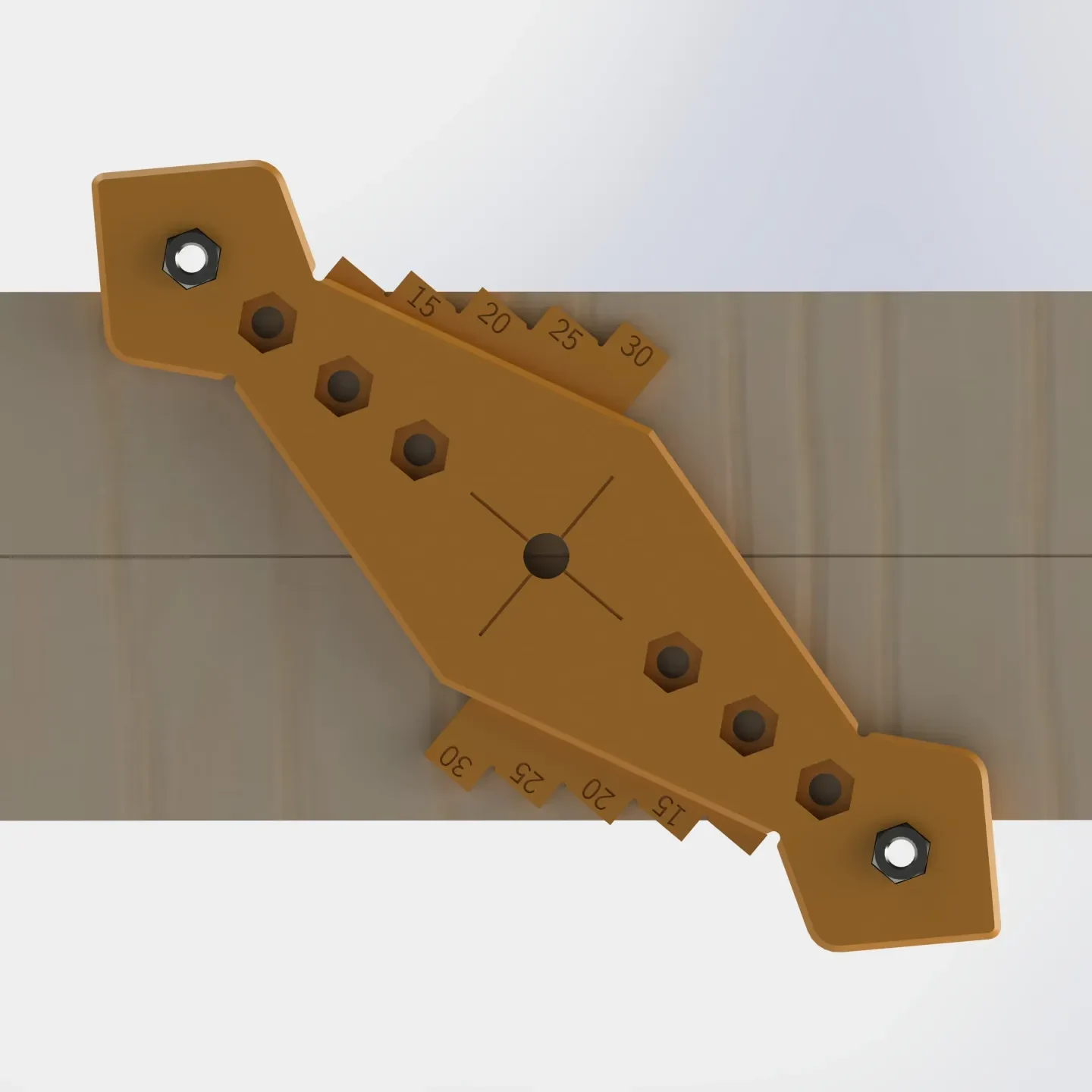

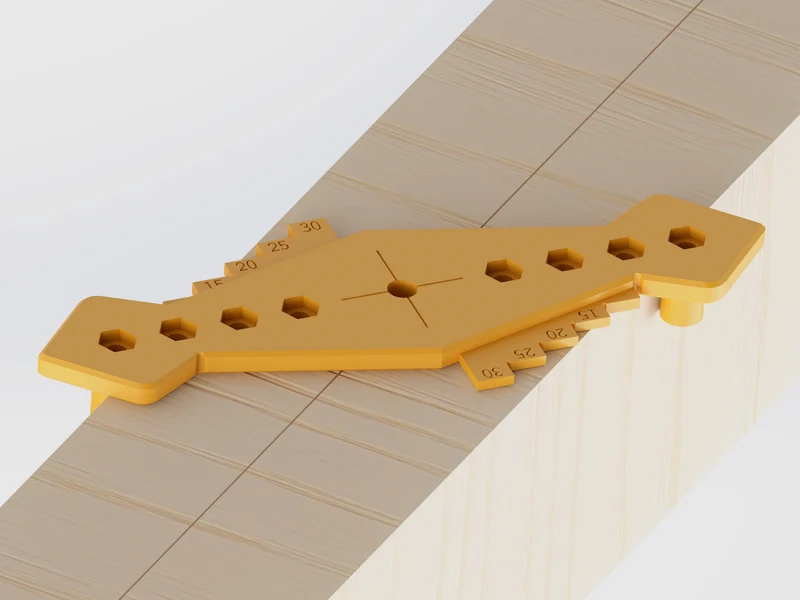

Это устройство для нанесения маркировки по центру независимо от ширины того, что вы хотите отметить. Он работает, помещая стопор по обе стороны от балки, стержня и т. д. и поворачивая устройство до тех пор, пока оба стопора не коснутся сторон. Геометрия гарантирует, что маркировочное отверстие окажется по центру между стопорами. Вы можете увеличивать или уменьшать зазор между стопорами, чтобы обеспечить более широкий диапазон ��ирины компонентов. Обязательно поместите оба стопора на одинаковом расстоянии от середины, иначе отметка по центру не будет получена.
Я сделал несколько версий калибра с отверстиями разного размера посередине. Выберите версию, которая лучше всего подходит для вашего карандаша/маркера. Слишком широкое отверстие приведет к слишком сильному раскачиванию при разметке, и линия будет смещена от центра на несколько милл��метров. Хорошим выбором для карандашей разных размеров будет версия со скошенным отверстием, в которой отверстие для грифеля составляет всего 2 мм, но оно скошено к вершине, чтобы соответствовать остальной части карандаша.

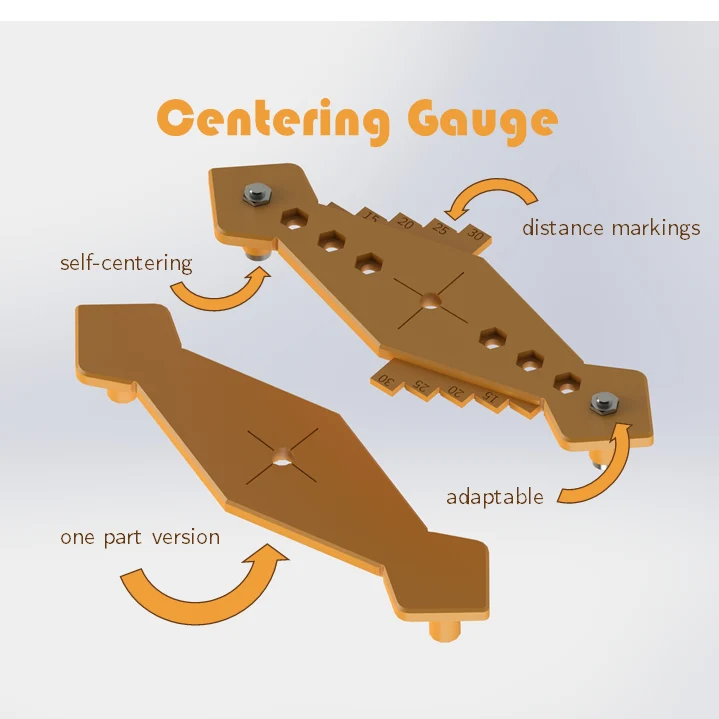

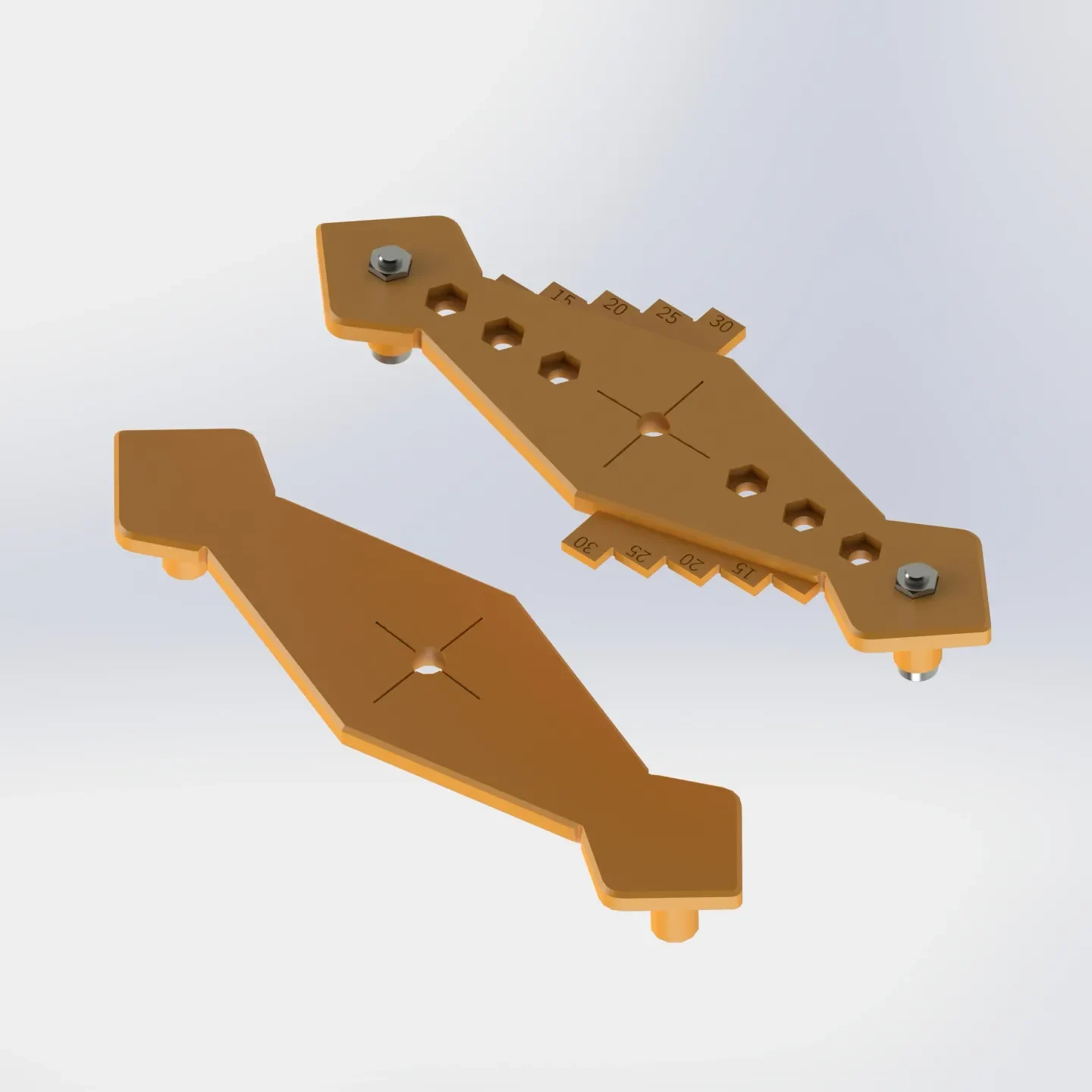

Я также сделал версию, в которой всего один отпечаток. Выберите этот вариант, если вы не хотите иметь дело с дополнительными болтами, необходимыми для обычной версии, или если вы предпочитаете, чтобы она была цельной, а не тремя.

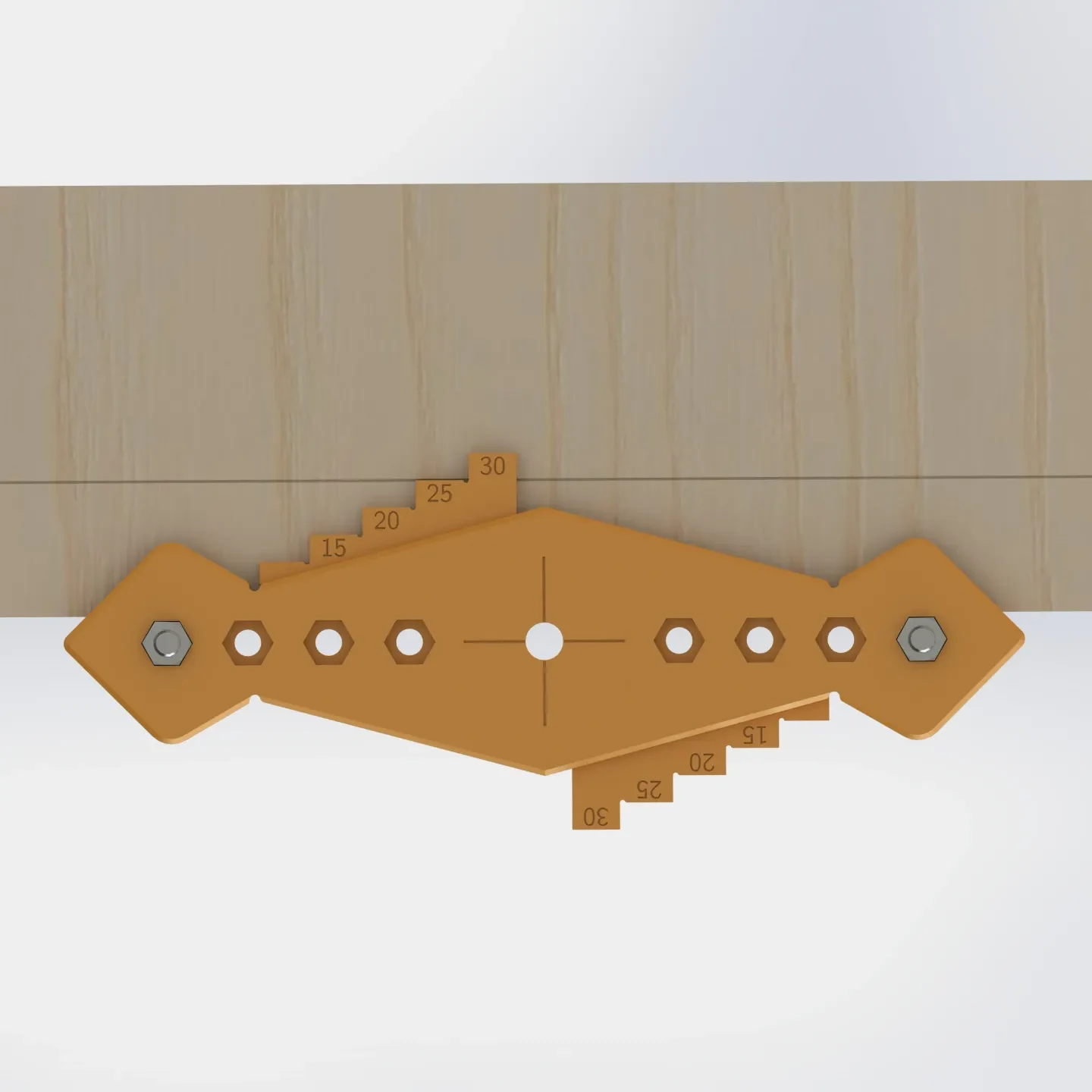

Калибр также можно использовать для нанесения отметок по краю чего-либо на расстоянии 15-30 мм (с шагом 5 мм) от края. Для этого поместите оба стопора на одну сторону, поместите карандаш или что-то подобное на выбранном вами расстоянии и проведите по краю. Пластины для маркировки расстояний также обеспечивают большую опорную поверхность для датчика в целом. Края также иногда могут быть полезны при измерении углов, поэтому я включил часто используемые углы в дизайн краев.
Печать и сборка
Я напечатал эту модель с кубическим заполнением 30% и четырьмя периметрами, чтобы она не деформировалась при прижатии к куску дерева или чему-то еще.
Если вы хотите отрегулировать размер модели, выберите версию «один отпечаток» без отметок расстояний и затем добавьте отверстие нужного диаметра в слайсере (в Prusa Slicer вы можете использовать для этого отрицательные объ��мы, для этого есть учебные пособия на веб-сайте Prusas).
При печати можно также учитывать вариант «Сначала распечатать внешний периметр», как это называется в Prusa Slicer. Это также может помочь с точностью размеров. Но это также зависит от вашего личного принтера и опыта печати, но, возможно, стоит подумать о хорошей и точной печати.
Если ваши отпечатки имеют тенденцию деформироваться, используйте поля на всех частях. В противном случае можно просто использовать стопоры, поскольку их площадь контакта с основанием довольно мала.
Что вам нужно будет распечатать:
1 х центрирующий датчик
2 х пробки
или
1 х цельный центрирующий калибр
Измерьте свою ручку или карандаш, если хотите использовать ее для разметки. Скорее всего, в этом случае лучше всего подойдет вставка с отверстием 7,5 мм. Следите за тем, чтобы ручка не болталась, так как это сделает разметку неточной.
Сборка
Для сборки вам понадобятся два болта с внутренним шестигранником M5x25 для стопоров (и, конечно же, крепежные гайки).
О модели
Я сделал эту версию руководства по самоцентрирующемуся сверлу для людей, которые просто хотят использовать его для получения красивой центрированной разметки. Он намного тоньше и, следовательно, требует меньшего количества нити для печати. Кроме того, основная часть состоит из одной детали с отверстием, а не из системы для установки различных вставок для различных сверл, как в случае с направляющей для сверла.
