Nano Vise V2 от PRIma
Обновление 2023:

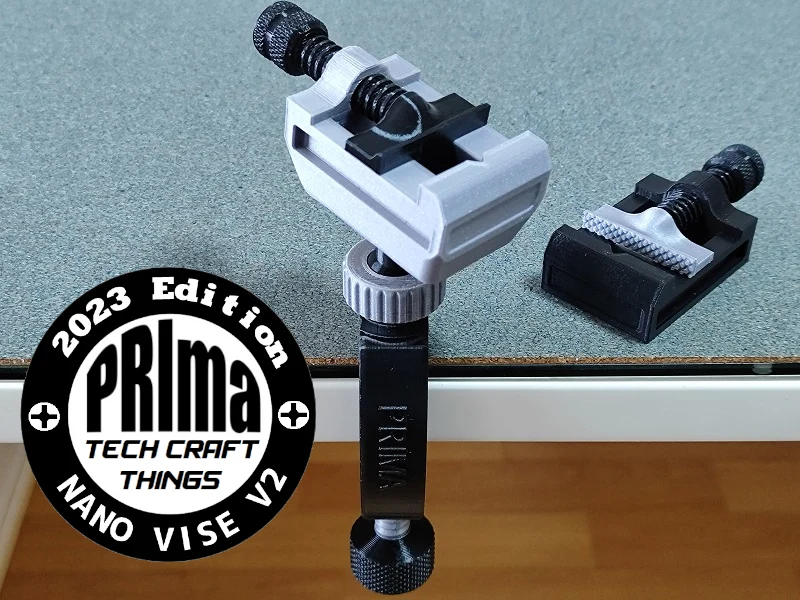

В наличии новые дизайнерские детали! Диапазон зажима теперь составляет 25 мм и включает V-образную канавку Check the file names starting with 2023 NANO VISE… The new basic version (no desk clamp) you can find here: https://www.printables.com/model/546422-2023-nano-vise ========================================================

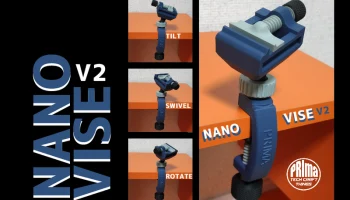

NANO VISE V2 уже здесь!
Это полное обновление моих довольно известных Nano Vise https://www.thingiverse.com/thing:2066644, и на самом деле основание и ползунок тисков претерпели некоторые корректировки дизайна и размеров, например, больше нет острых кромок на входе «ласточкин хвост», плюс высота губок тисков увеличилась до 6 мм, в то время как общая ширина зажима остается максимальной. 20 мм. Положение винта на пол��унке было точно изменено, чтобы обеспечить более прямолинейное движение зажима.
Доступны 2 типа слайдеров (пустые или рифленые губки)

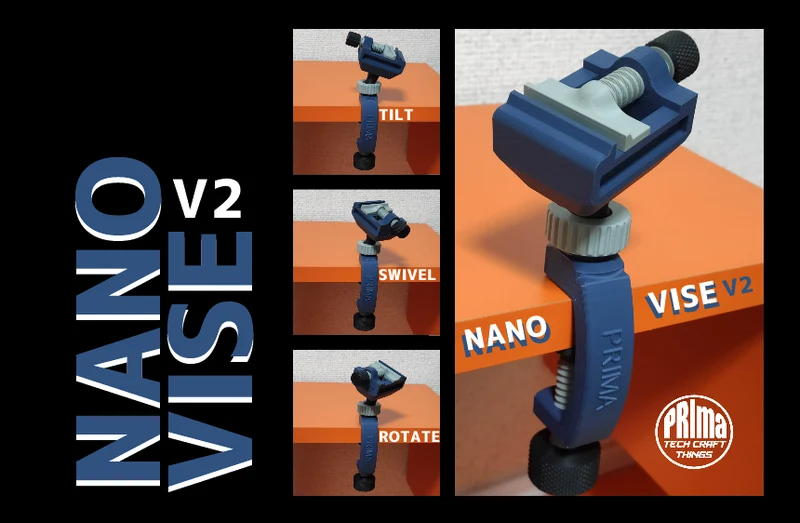

ВЕРСИЯ С НАСТОЛЬНЫМ ЗАЖИМОМ
Совершенно новым здесь является С-образный зажим, который включает в себя одну систему шаровых шарниров, в которой вал крепится винтом с внутренним шестигранником M8x10 мм (с цилиндрической головкой) к нижней части основания тисков.
Прикрепите его к верстаку или столу, и вы получите очень компактные тиски, которые можно расположить по своему усмотрению.
Оригинальный С-образный зажим подходит для плит толщиной от 15 до 40 мм.
Также доступен дополнительный C-образный зажим для большей толщины
вот ссылка на винт M8x10, который вы можете распечатать:
https://www.thingiverse.com/thing:5160028
все детали можно распечатать без поддержки
удачной печати!
#ТОЛЬКО ДЛЯ ЛИЧНОГО ИСПОЛЬЗОВАНИЯ#
#НЕ ПРОДАЕТСЯ#
Настройки печати:
Высота слоя 0,2 мм
Заполнение мин.20%
3 стены или больше
