Съемный настольный мусорный бак V2........

Люди копируют мою модель с Thingiverse и делают из нее свой собственный дизайн, поэтому я добавил ее сюда, на Printables....

Это вторая версия этого проекта с более «красивым» контейнером, а также часть контейнера больше, чем в оригинале.
Поскольку я новичок в CAD и OnShape, эта версия 2 использует некоторые дополнительные функции программного обеспечения для проектирования, которые я обнаружил/изучил.

В этом контейнере V2 используется то же крепежное оборудование, ч��о и в оригинале, поэтому, если вы уже распечатали эти три части, вам не нужно их перепечатывать.
Оригинальную версию можно найти здесь:
https://www.thingiverse.com/thing:6876946

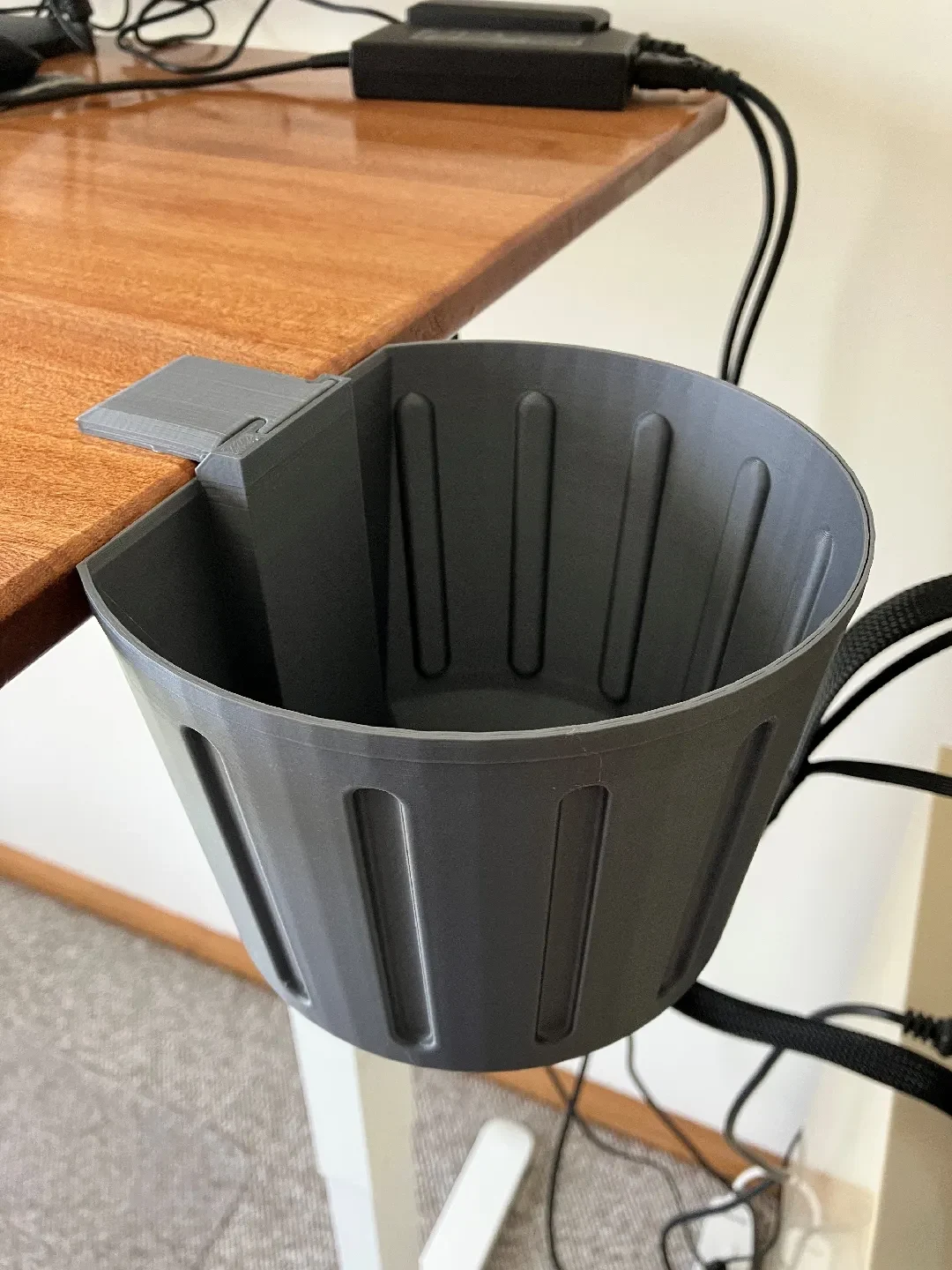

Съемная корзина, мусорное ведро или место для хранения чего угодно, которое крепится на край стола.

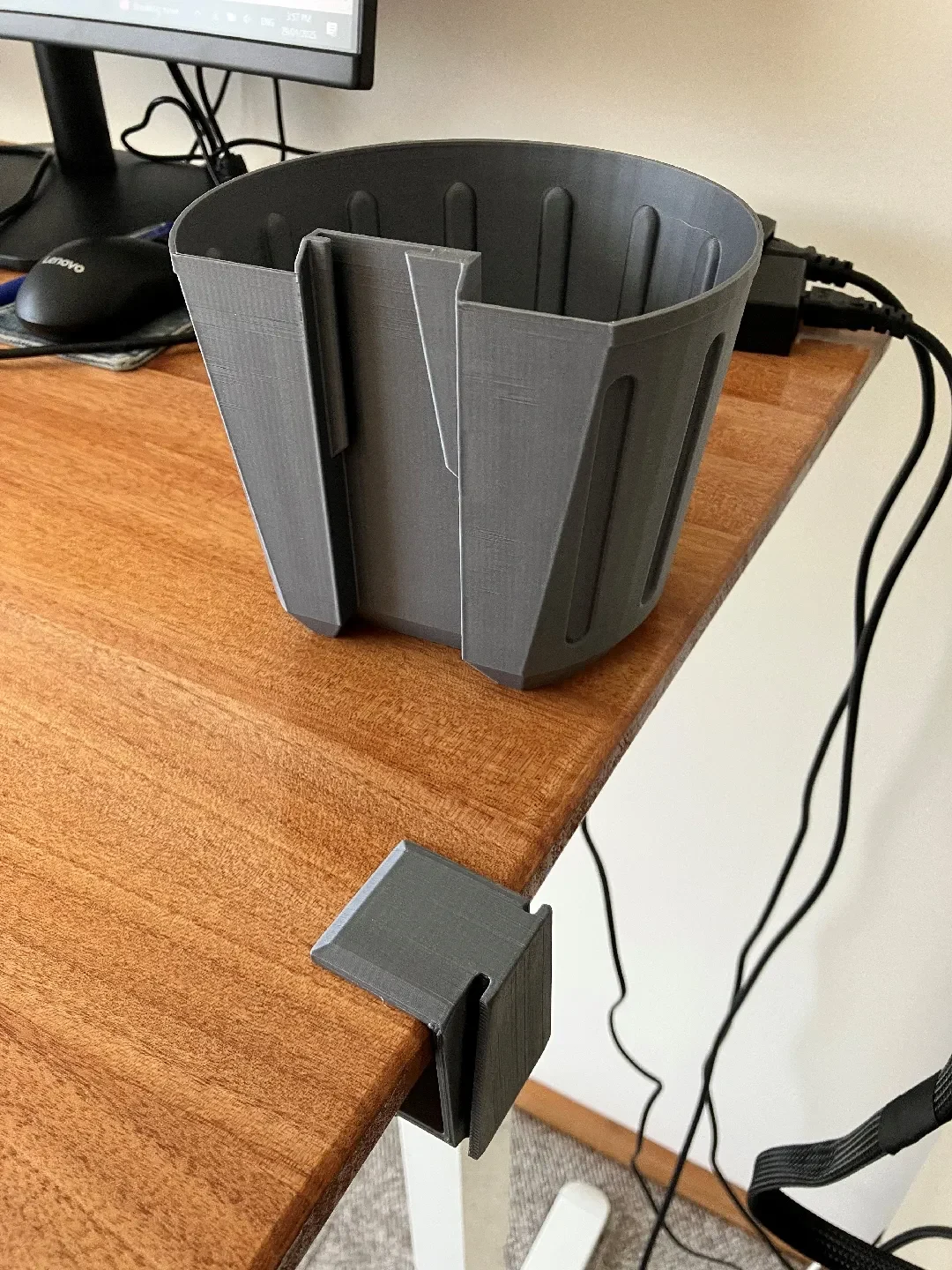

Просто снимается с кронштейна, когда приходит время опорожниться.

Созданный с помощью OnShape, вы можете скопировать документ OnShape отсюда, если хотите возиться с дизайном (вам понадобится учетная запись OnShape, но хорошая новость… это платформа САПР, бесплатная для создателей):
https://cad.onshape.com/documents/b357f17716a928171559fa5e/w/f91cc9b9bfda8bfeb462c007/e/4d5ca68e2b3f9811d98580d3

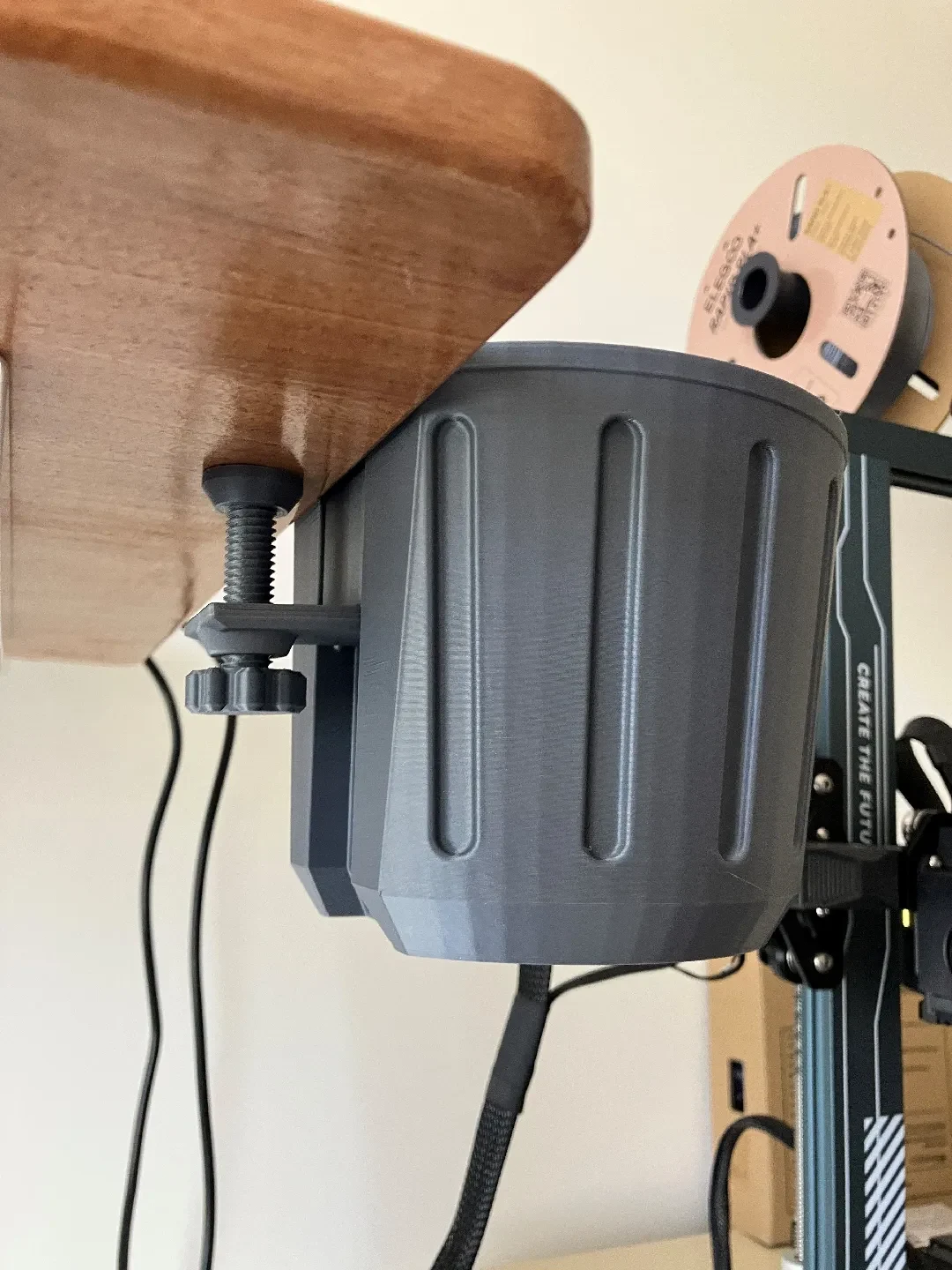

Длина, ширина, глубина бункера 160х135х120мм (оригинальный вариант с прямоугольным бункером был 120х80х90мм). Настольный кронштейн подходит для настольных компьютеров толщиной 17-42 мм (при испо��ьзовании комбинации «Настольный кронштейн»/«Винт кронштейна»/«Винтовая подкладка», другие толщины/комбинации см. ниже).

РЕДАКТИРОВАТЬ 03.03.25
Добавлено 2 части:
1) «Винт кронштейна длиннее», как предлагалось для крепления столов с более тонкими столешницами. Винт на 15 мм длиннее стандартного, поэтому его следует затянуть минимум на 2 мм (2-42 мм при использовании стандартного «настольного кронштейна»).
2) «Настольный кронштейн для шурупов», как просили, для крепления кронштейна непосредственно к боковой части скамейки с помощью шурупов для дерева вместо зажима. Также добавлена ​​рекомендуемая ориентация станины принтера для печати этой детали. Я бы посоветовал сделать большие поля, чтобы обеспечить прилегание к тарелке.

РЕДАКТИРОВАНИЕ 03.06.25
Добавлена часть:
1) «Настольный кронштейн до 55 мм». Это позволяет использовать стол толщиной 32-55 мм с использованием комбинации «Винт кронштейна»/«Винтовая подставка» или 17-55 мм с использованием комбинации «Более длинный винт кронштейна»/«Винтовая подставка».

РЕДАКТИРОВАНИЕ 05.14.25

Добавлена часть:

«Кронштейн для верхней части стены», чтобы повесить мусорное ведро на верхнюю часть стены. В зависимости от толщины стены его можно использовать с любым винтом.

Если вы считаете, что с дизайном все в порядке, нажмите кнопку «Нравится». Или, если у вас есть идеи по улучшению или что-то еще, оставьте это в комментариях.
Если распечатаете, оставьте фото в Makes, я бы хотел посмотреть.

*************************************

РЕДАКТИРОВАНИЕ 05.05.25

Выш��а новая версия, ознакомьтесь с ней по адресу:

Съемная настольная корзина для мусора V3 от steve__3d | Скачать бесплатно STL-модель | Printables.com

*************************************

Настройки печати
Марка принтера:

ЭЛЕГОО

Принтер:

ЭЛЕГОО НЕПТУН 4 Про

Плоты:

Да

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

25%

Материал нити:

НОАК+

Марка нити:

Элегу

Цвет нити:

Серебро

Примечания:

В слайсере сориентируйте часть приемника основанием на печатной платформе.

Что касается настольного кронштейна, я печатал наклонной стороной «ползуна» вверх (прямой «ползунок» обращенной к кровати) и использовал поля, так как площадь поверхности основания принтера довольно мала. Для остал��ных частей плоты не использовались и не требовались.

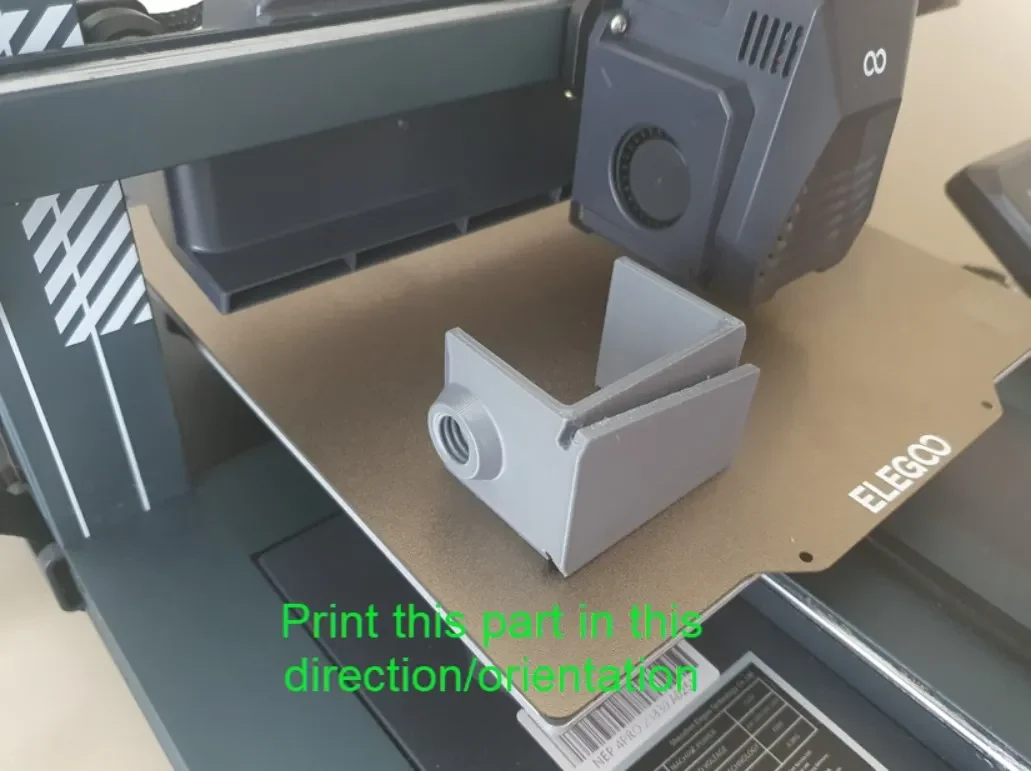

На рисунке в галерее показана лучшая ориентация/направление для настольного кронштейна для печати.
