Блокируемые сортировочные стаканчики (теперь с крышками)...

[Обновление 2: я изменил дизайн чашек, чтобы их можно было штабелировать. Вы можете найти версию 2 здесь. Версия 1 останется в сети на случай, если кто-нибудь захочет продолжать ее использовать.]

[Обновление 1: добавлена защелкивающаяся крышка и чашки еще двух размеров. Подробности см. ниже.]

Что это

Будучи заядлым игроком в настольные игры, который любит все ��ержать в порядке, за последние пару лет я создал и распечатал на 3D-принтере множество разных вещей, обычно это вставки и коробки для моих игр, а также чашки и другие маленькие помощники для моих игровых сессий. Однако самой полезной и практичной оказалась эта простая модель.

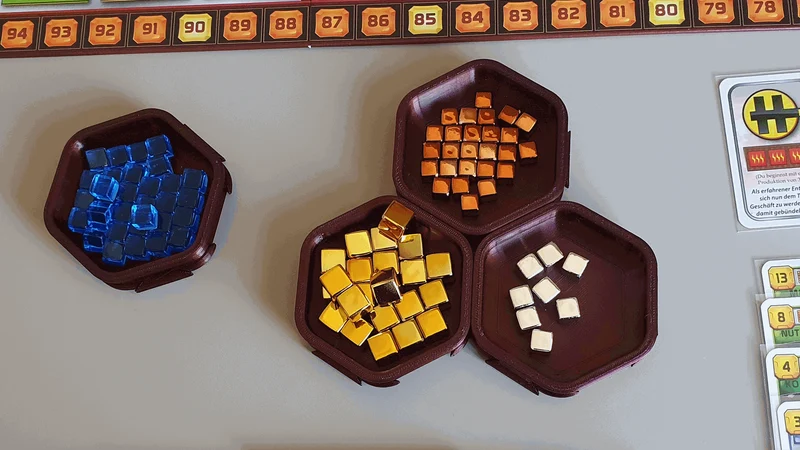

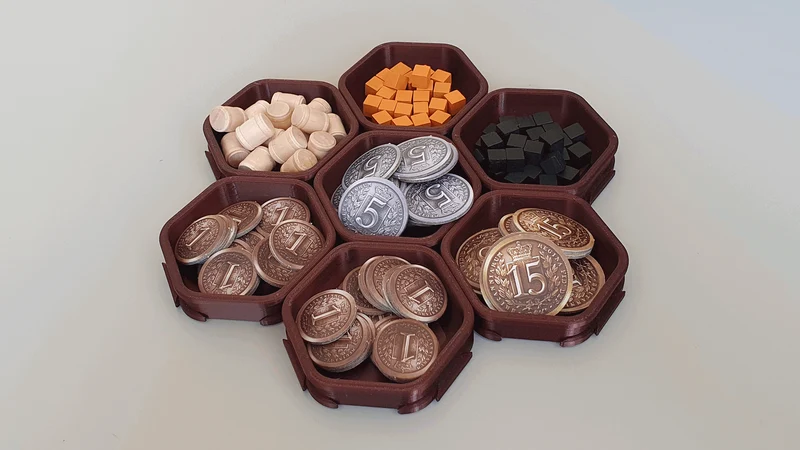

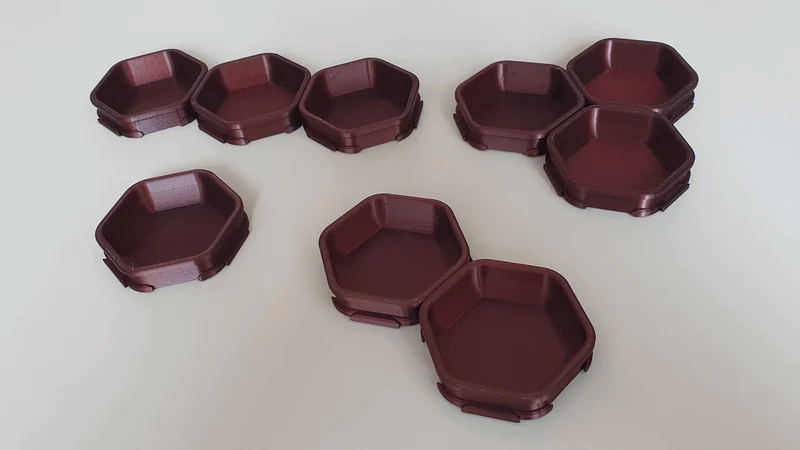

Несколько таких чашек можно легко соединить для создания подносов любого размера. Чашки имеют хороший размер для большинства игровых фигур, не занимая при этом много места на столе. А поскольку соединение очень прочное и стабильное, их можно легко передавать, не беспокоясь о том, что они могут развалиться в воздухе. Кроме того, игроки могут собрать собственный небольшой лоток для хранения, чтобы все было организовано в игровой зоне во время игры. Чашки довольно легкие (16 г на штуку), да и время печати неплохое (90 минут на штуку с настройкой КАЧЕСТВА 0,2 мм в PrusaSlicer).

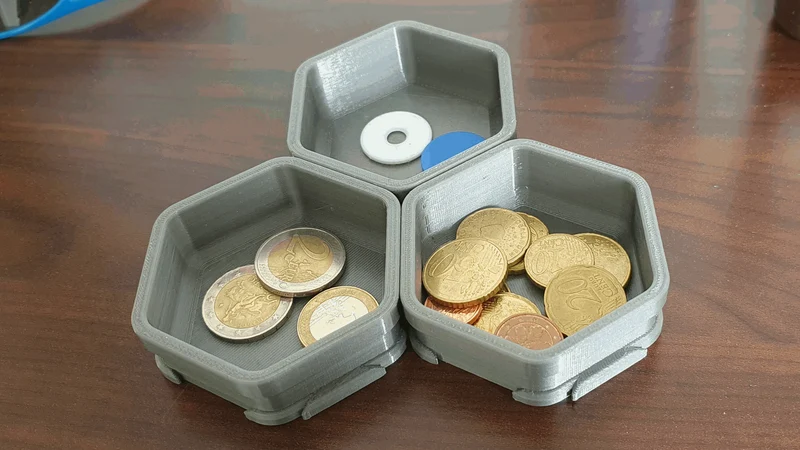

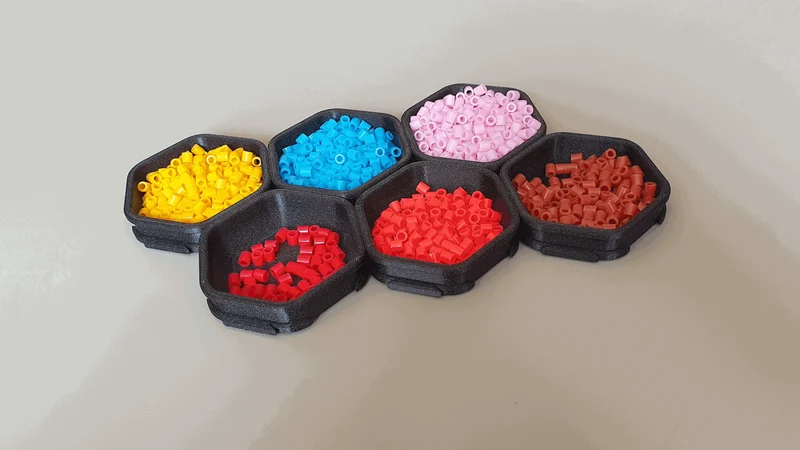

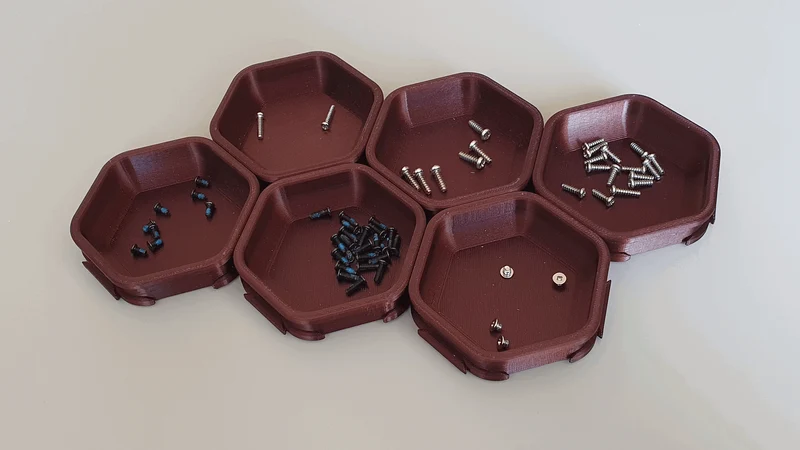

Сейчас, помимо настольных игр, они используются в семье и для других целей сортировки: дочь использует их для изготовления бус, жена хранит в них мелочь, я часто использую их для отслеживания разных винтов, когда возюсь с электронными устройствами. Взгляните на галерею, чтобы получить представление.

Как собрать и разобрать

Это работает аналогично тому, как соединяются части головоломки:

На ровной поверхности поставьте рядом друг с другом две чашки, одну из них слегка приподнимите так, чтобы соединительные части соприкасались и один разъем опирался на другой. Верхние края чашек также соприкоснутся.
Надавите рукой прямо в том месте, где края соприкасаются, пока чашки не зафиксируются полностью. Чашки могут щелкнуть и немного треснуть. Не волнуйтесь, они не повредятся.
При разборке надавите на одну чашку и надавите на другую, пока они не разойдутся. Иногда помогает покачивание.
Не пытайтесь «сложить» две чашки друг против друга. Вероятно, они выживут, но соединительные детали могут повредиться по краям, что сделает соединение менее герметичным и менее устойчивым.

Как распечатать

В основном я печатаю с использованием Prusament PLA или DasFilament PLA, используя стандартный профиль Prusament PLA в PrusaSlicer. Если размеры модели точны, соединение достаточно плотное, чтобы они держались вместе достаточно прочно, но при этом достаточно свободное, чтобы их можно было легко разъединить.

Однако, если ваш принтер плохо откалиброван, разъемы могут оказаться слишком большими или слишком маленькими. Чтобы проверить точность, распечатайте два или три фрагмента тестового STL и попробуйт�� их подогнать. Если вам нужно слишком большое усилие, чтобы втолкнуть их друг в друга, или, с другой стороны, посадка слишком свободная, проверьте правильность диаметра нити или коэффициента экструзии. Вы также можете поиграть с функцией «компенсация x/y», чтобы изменить внешние размеры. Это обеспечивает гораздо более точный контроль, чем изменение масштаба.

Разное

Если вам нужны чашки большего или меньшего размера, изменение масштаба должно работать нормально. Просто убедитесь, что вы используете одинаковые коэффициенты масштабирования для всех чашек. Кроме того, увеличение масштаба в направлении Z приведет к увеличению площади трения разъемов, и вам может потребоваться больше усилий при сборке и разборке.

Пожалуйста, дайте мне знать, что вы думаете. Кроме того, не стесняйтесь, напишите мне сообщение, если у вас возникнут проблемы с их печатью.

Все мои модели бесплатны и могут использоваться и распространяться каждым. Я уделяю много времени своим проектам, чтобы все было правильно, и надеюсь, что результат заметен. Итак, если вам нравятся мои вещи, нажмите кнопку пожертвования выше.

Ваше здоровье! ^_^

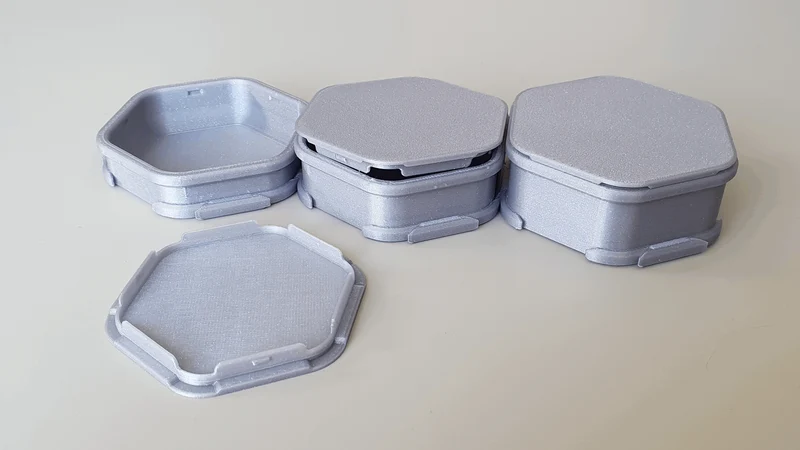

Обновление 1: Недавно пользователь спросил о защел��ивающихся крышках. Я подумал, что это отличное предложение, поэтому поигрался с парой идей, которые у меня возникли. В результате получается простая крышка, которой можно закрывать чашки, просто нажимая на них. Раскрытие крышек осуществляется путем их поднятия.
