Припой для печатной платы, френ

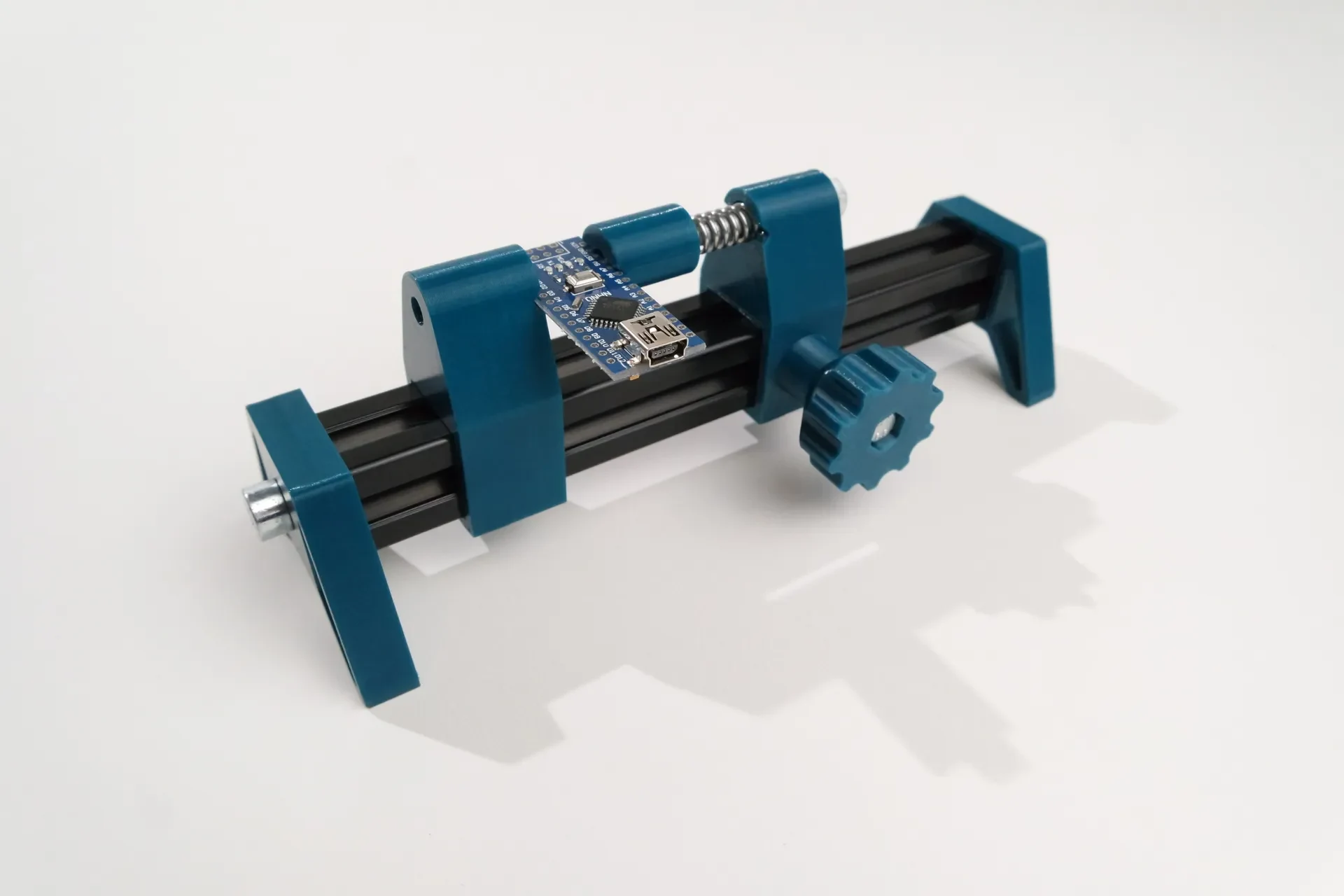

У меня были проблемы с пайкой некоторых небольших плат, поэтому я спроектировал держатель печатной платы в FreeCAD из деталей, которые были у меня под рукой.

Чтобы построить его самостоятельно, вам понадобится следующее оборудование:

Один алюминиевый профиль 2020 года с резьбой на концах.
Одна пружина с внешним диаметром 8 мм и длиной 24 мм.
Один винт M5x8.
Один винт с шестигранной головкой M5x30.
Две квадратные гайки М5.
Один винт с шестигранной головкой M5x50.
Два винта, соответствующие резьбе вашего профиля 2020 года.

И следующие детали, напечатанные на 3D-принтере:

Две печатные платы-припой-fren-pair_of_legs.stl
Две печатные платы-припой-fren-clamp_post.stl
Одна печатная плата-припой-fren-knob.stl
Одна печатная плата-припой-fren-clamp_head.stl
Примечания

В зависимости от допусков ваших 3D-отпечатков отверстие в «clamp_post» может быть немного тугим или свободным. Здесь у вас есть два варианта: 1.) Если он слишком тугой, просверлите или напилите его побольше. 2.) Отрегулируйте диаметр отверстия в файле FreeCAD.

Я распечатал свои детали на 3D-принтере из PETG. Винт М5х50 предполагается вкручивать непосредственно в пластик. С PETG это работает очень хорошо.

PS: Исходные файлы FreeCAD и файлы STEP включены!

PPS: Френ ;)
