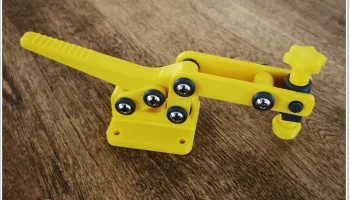

ТУМБЛЕМНЫЙ ЗАЖИМ

ПРИМЕЧАНИЕ. Этот зажим необходимо привинтить к рабочей поверхности, как и любой коленно-рычажный зажим.

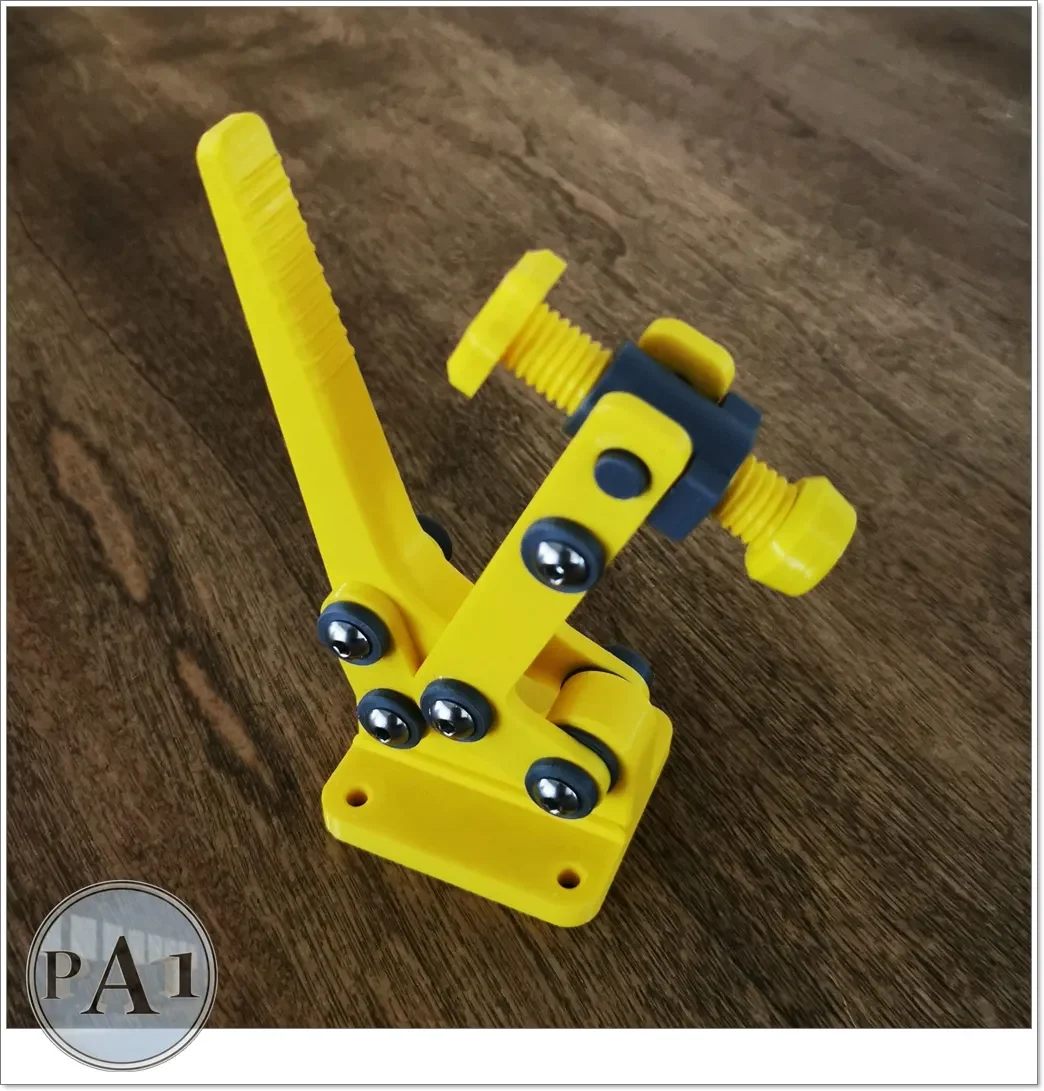

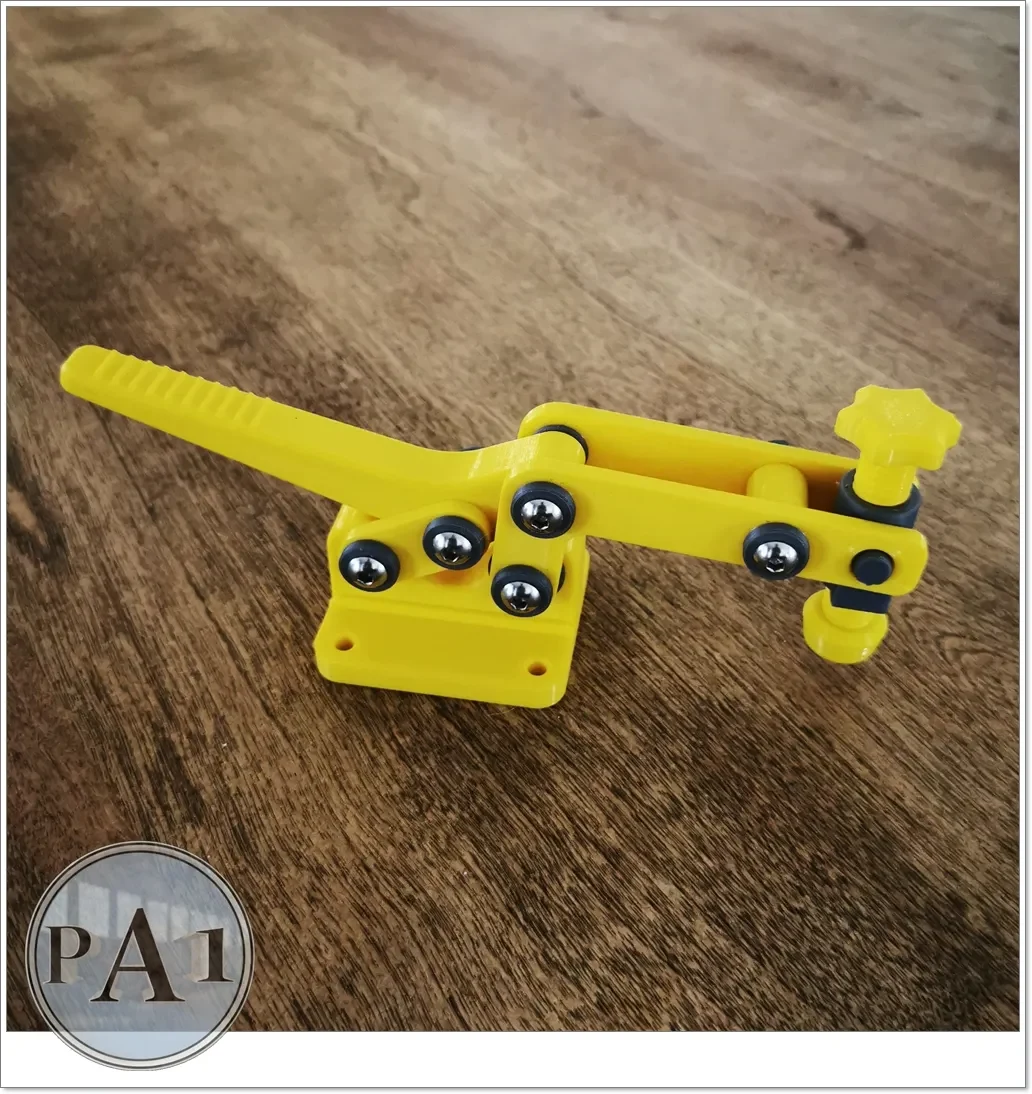

Мне нужен был прочный зажим, чтобы склеить детали.
Итак, я сделал это.
Легко печатать, только основание и резьбовая головка нуждаются в нескольких опорах. Здесь нет ничего сложного.

Детали уже размещены в правильной ориентации.
Количества указаны в имени файла. (в конце)
Детали размещены так, чтобы обеспечить максимальную монолитность.

Распечатайте блокнот из ТПУ.

Распечатайте все, как минимум, с 5 стенами (я использовал 7, с заполнением 25%).

Для валов немного повысьте температуру, чтобы обеспечить хорошую адгезию слоя. Эти детали размещаются на станине, чтобы обеспечить максимальную устойчивость к прямым нагрузкам рычага и звеньев. Но это означает, что он также немного слаб, когда вы вставляете винт на место. Поэтому убедитесь, что слой имеет хорошую адгезию. ;)

Допуски рассчитаны таким образом, чтобы обеспечить хорошее свободное движение.

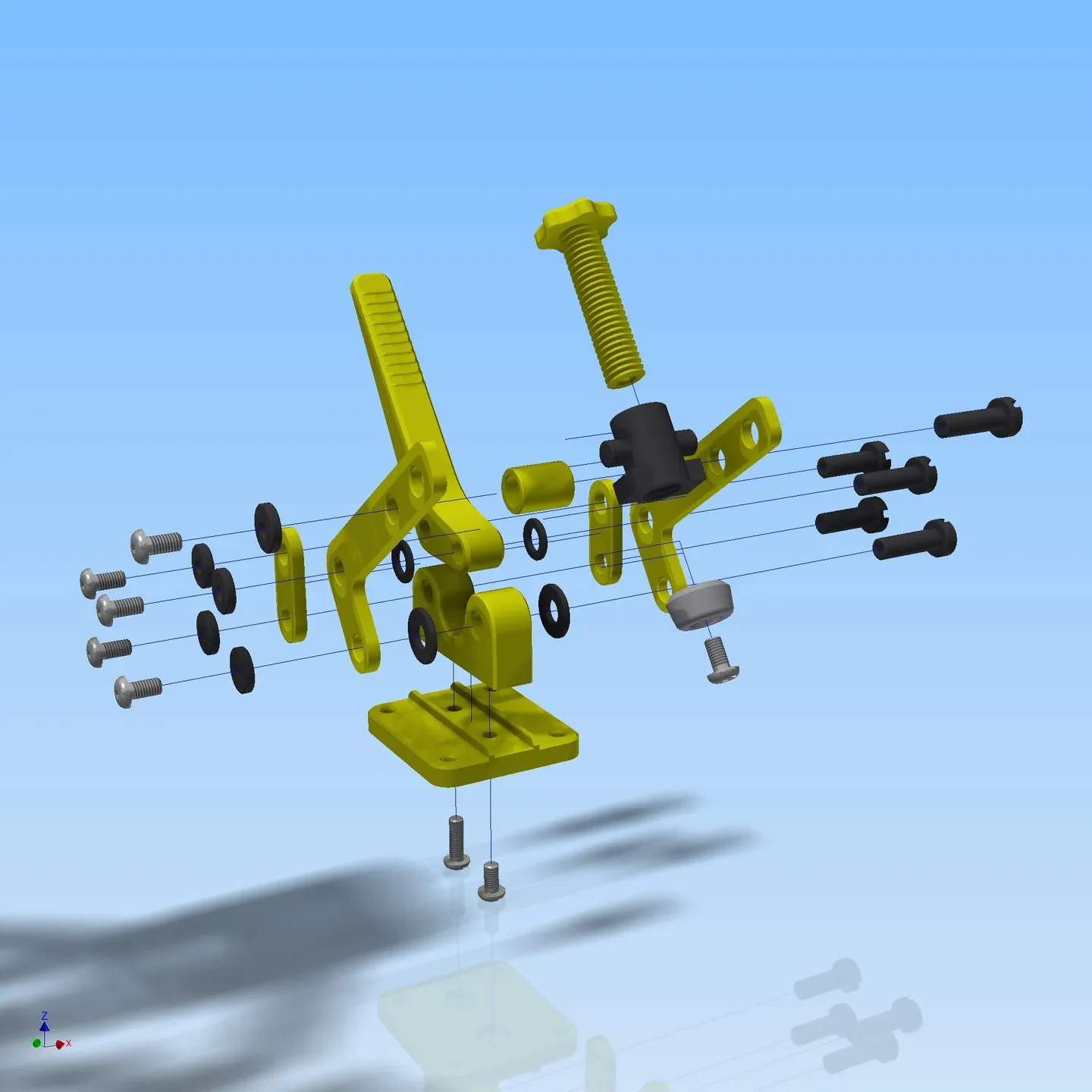

Разобранный вид включен для облегчения сборки.
Вам понадобится:
м5х16 (2х) для основы.
m5x 10 (6x) остальное.
