Универсальный нож со слайд-замком........
Как любитель ножей, я искал идеальную модель ножа с тех пор, как начал заниматься 3D-печатью. К сожалению, модели, отвечающей моим стандартам, не нашлось, и в итоге я начал изучать Fusion 360...
Представляю мой простой, безопасный и полезный канцелярский нож!
✅ Особенности:

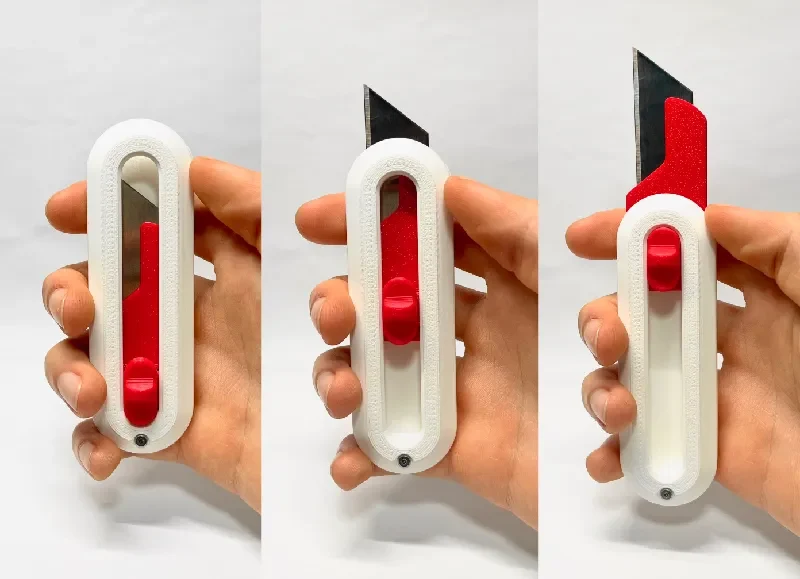

Двухступенчатая регулировка длины для различных задач.
Простая сборка без инструментов
Безопасная и простая система блокировки с помощью скользящей кнопки.
✴ Требуется:
Универсальный нож
Диаметр пружины 6 мм, длина 10 ~ 15 мм.
или пружинка от неиспользованной шариковой ручки (я использовала пружины 4х24мм)
(Дополнительно) Болт M2 12 мм и гайка
⚠ Рабочее лезвие очень острое, поэтому будьте осторожны!
Также не используйте для работ, требующих применения сильной силы. Я не эксперт, и прочность может варьироваться в зависимости от материала и окружающей среды.
Перед установкой лезвия рекомендуется собрать его, чтобы убедиться, что все детали работают без сбоев!
▶ Сборка:
1. Распечатайте все детали, снимите подставки и обрежьте их.
2. Поместите лезвие в держатель и осторожно сдвиньте крышку снизу вверх, чтобы собрать ее.
3. Поместите лезвие на ручку, вставьте пружину, а затем поместите кнопку.
(Если вы используете пружину шариковой ручки 4x24 мм, перед использованием разрежьте пружину пополам.)
4. Совместите кнопку с верхней частью корпуса, слегка нажмите и осторожно сдвиньте ее вверх.
Настоятельно рекомендуется закрепить его с помощью болта M2 x 12 мм и гайки в отверстии внизу.
Наслаждаться!
‼ Примечания и советы:
Используйте высоту слоя 0,15-0,1 мм. Допуск устанавливается очень деликатно, поэтому требуется точная печать.
Добавьте поддержку кнопке и ручке. (Я использовал подставку слайсера, потому что у меня пока нет навыков сделат�� подставку самому :( )
Снимите флажок «Сначала внешние периметры», чтобы предотвратить нависание.
Если вы распечатаете части лезвия, перевернув их влево и вправо, оно станет удобным для левшей.
Использование пружины длиной 15 мм обеспечит более прочное ощущение кнопки.
Пожалуйста, дайте мне отзыв. Мне бы хотелось максимально улучшить эту конструкцию.
и Как некоторые из вас, возможно, заметили, я не говорю по-английски, поэтому я использовал перевод.
Если вам что-то непонятно, пожалуйста, дайте мне знать в комментариях.
Я надеюсь, что у вас всех будет счастливая 3D-жизнь!
