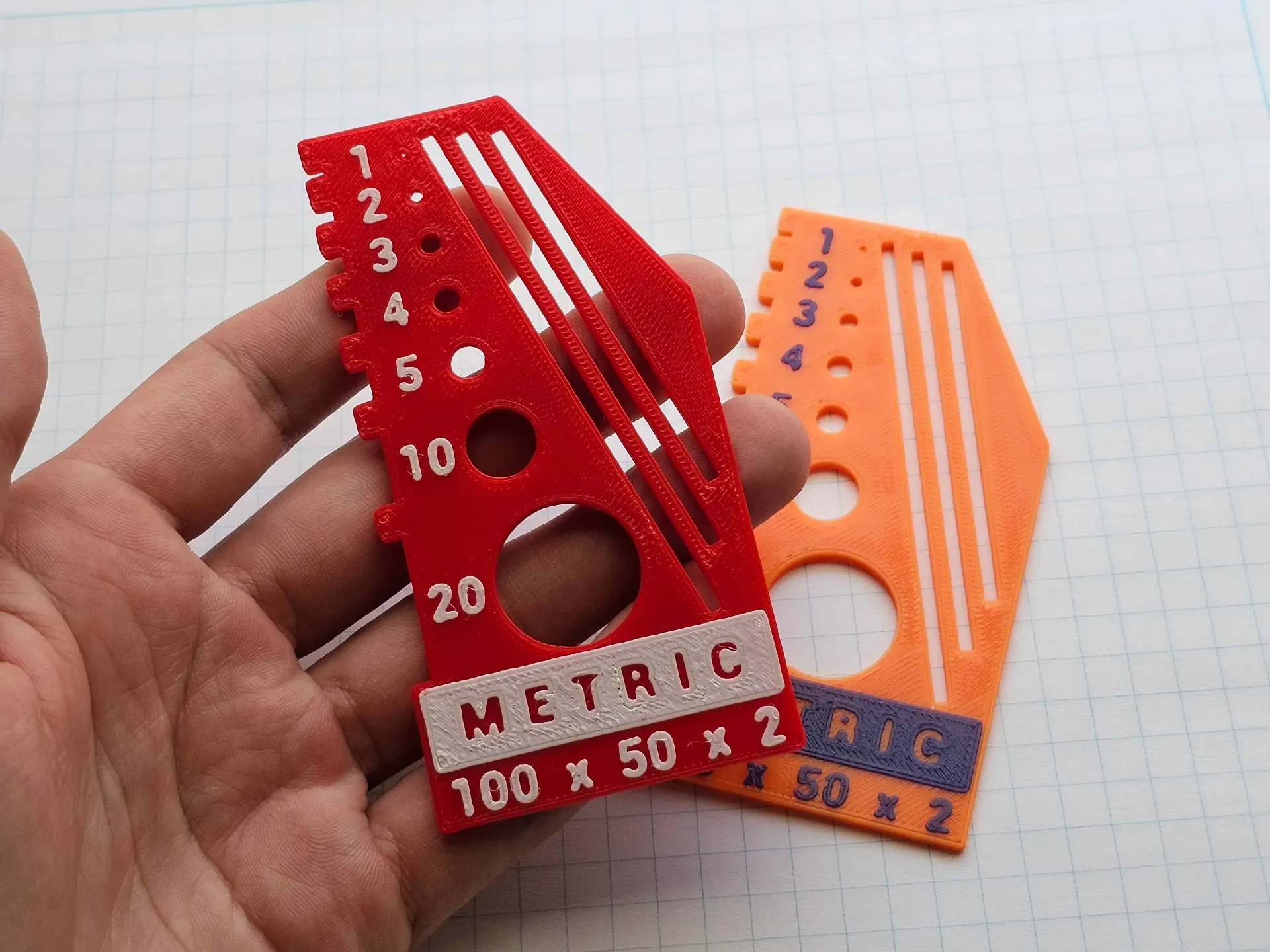

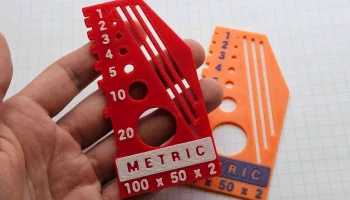

Метрический эталонный инструмент Mk.2........

— Измерения -

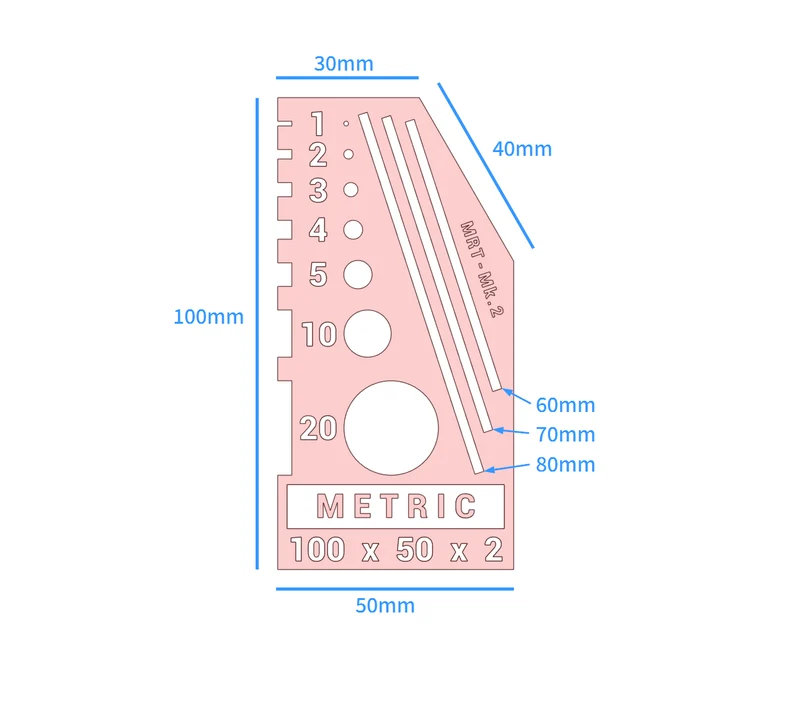

Размеры карты: 100 x 50 x 2 мм (+0,3 мм для SF_ и +1,0 мм для TF_)
Размеры зазора: 1 мм, 2 мм, 3 мм, 4 мм, 5 мм, 10 мм, 20 мм.
Размеры отверстия (Ø): 1 мм, 2 мм, 3 мм, 4 мм, 5 мм, 10 мм, 20 мм.
Размеры слотов: 60 мм, 70 мм, 80 мм
Размеры внешнего края: 30 мм, 40 мм, 50 мм, ~65 мм, 100 мм.

— Варианты моделей -

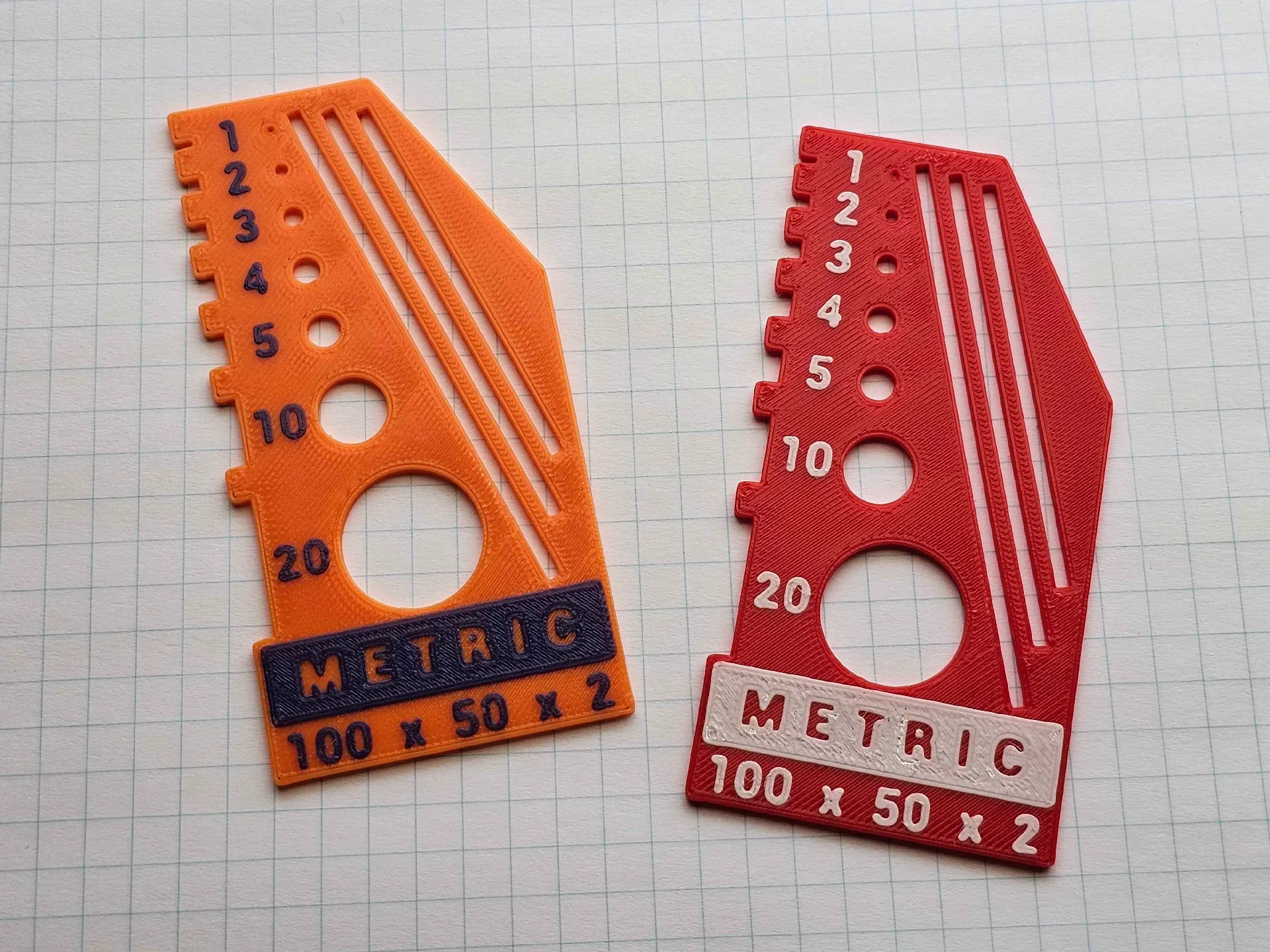

«Короткий элемент» (SF_) обозначает верхний слой толщиной 0,3 мм для многоцветной печати с изменением цвета слоя. Используйте это, если цвет вашего верхнего слоя очень непрозрачный. Основной корпус карты имеет высоту 2 мм. Общая высота 2,3 мм.

«Высокий элемент» (TF_) обозначает приподнятую поверхность на 1,0 мм для многоцветной печати посредством изменения цвета слоя, если у вас менее непрозрачная нить или если вы хотите печатать одним цветом. Основной корпус карты имеет высоту 2 мм. Общая высота 3,0 мм.

— Примечания для печати —
Убедитесь, что ваш принтер хорошо настроен и на отпечатках нет артефактов в виде слоновьих лап; это затруднит использование карты для реального измерения.
Убедитесь, что вы используете нить со стабильными размерами, или внесите необходимые корректировки с учетом усадки. Круглые отверстия на этом отпечатке станут проблемной зоной, если ваша экструдированная нить сожмется при охлаждении; это приведет к тому, что отверстия станут меньше, чем они должны быть.
Тестовые образцы нитей полезны для оценки непрозрачности однослойных экструзионных изделий.
Глажение верхнего слоя, скорее всего, улучшит качество отпечатка, если у вас есть время.

— Фон -

Еще в старые времена, в 2018 году, когда у меня появился свой первый 3D-принтер, я изо всех сил пытался получить представление о том, как рисовать реальные размеры в программах САПР. Я вырос в Соединенных Штатах и ​​всю жизнь использовал единицы свободы, поэтому применять метрическую систему было неудобно; Я мог бы нарисовать вам круг диаметром 1 дюйм, но понятия не имею, как приблизительно нарисовать круг диаметром 25 мм.

Я отказался от попыток нарисовать свою первую модель, какой бы она ни была, и вместо этого решил сделать эту карту своим первым дизайном. С его помощью я мог взглянуть на него и оценить соответствующие расстояния между различными деталями моих рисунков и то, как они будут выглядеть в физическом пространстве. Я также нашел это невероятно полезным для масштабирования художественных моделей для печати, чтобы увидеть, насколько они будут высокими.

Для меня эта модель стала незаменимой. Пользуясь им уже более 6 лет, я отлично освоил визуализацию размеров в метрической системе.

Когда я заканчиваю переходить с других сайтов репозиториев 3D-печати, которыми я недоволен, я решил, что пришло время внести некоторые улучшения и переделать мою первую модель.

Версия 2 была улучшена за счет добавления более осмысленных способов измерения расстояний на одну и ту ��е карту и удаления некоторых менее важных измерений.
