Невероятно переработанная подставка для нити для катушек ..

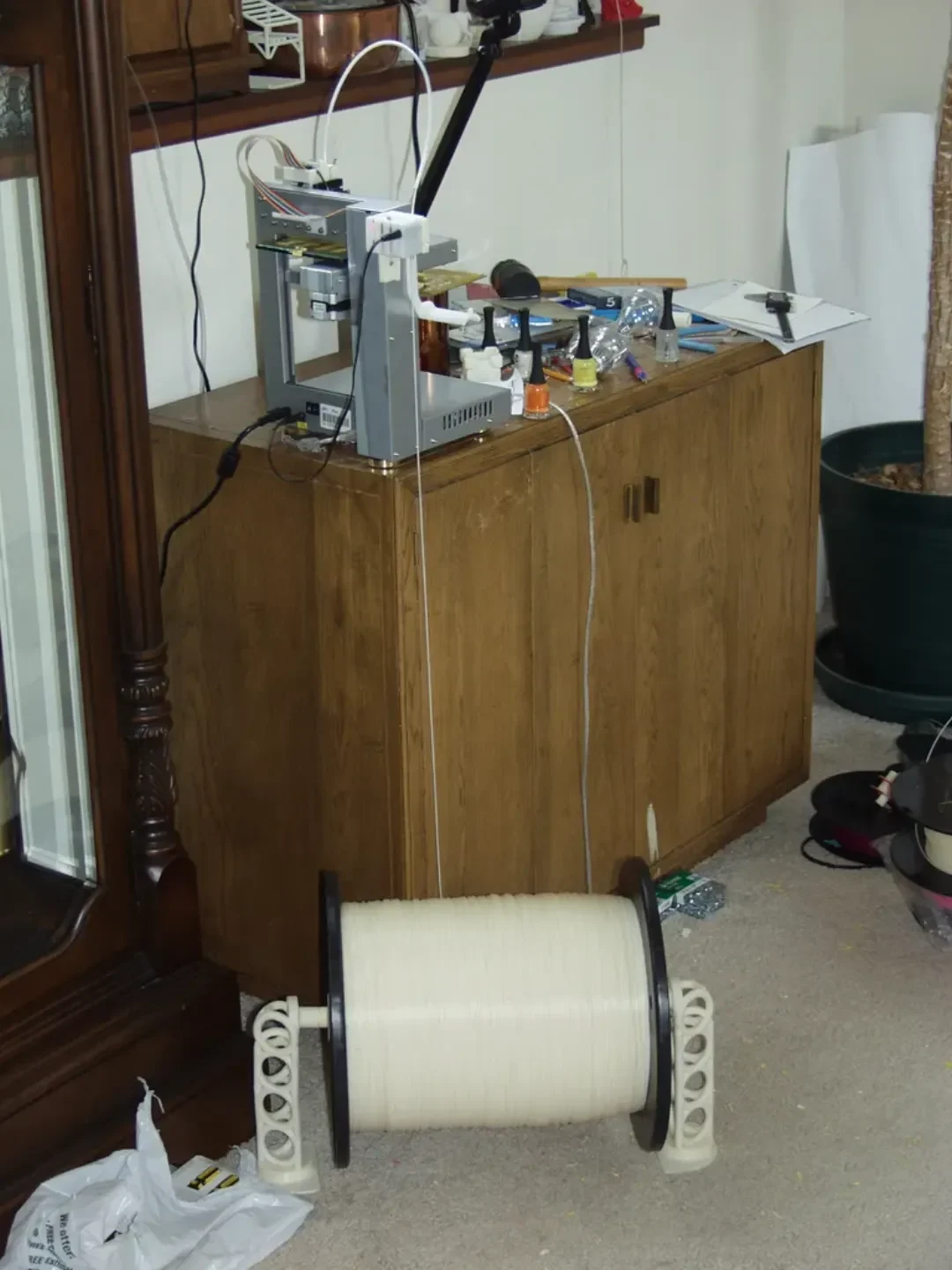

Недавно я купил 30-фунтовую катушку нити в магазине Protoparadigm. Это намного дешевле, чем покупать материал по килограмму за раз, но нет практического способа повесить катушку такого размера сбоку от моего принтера.

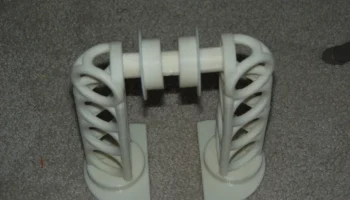

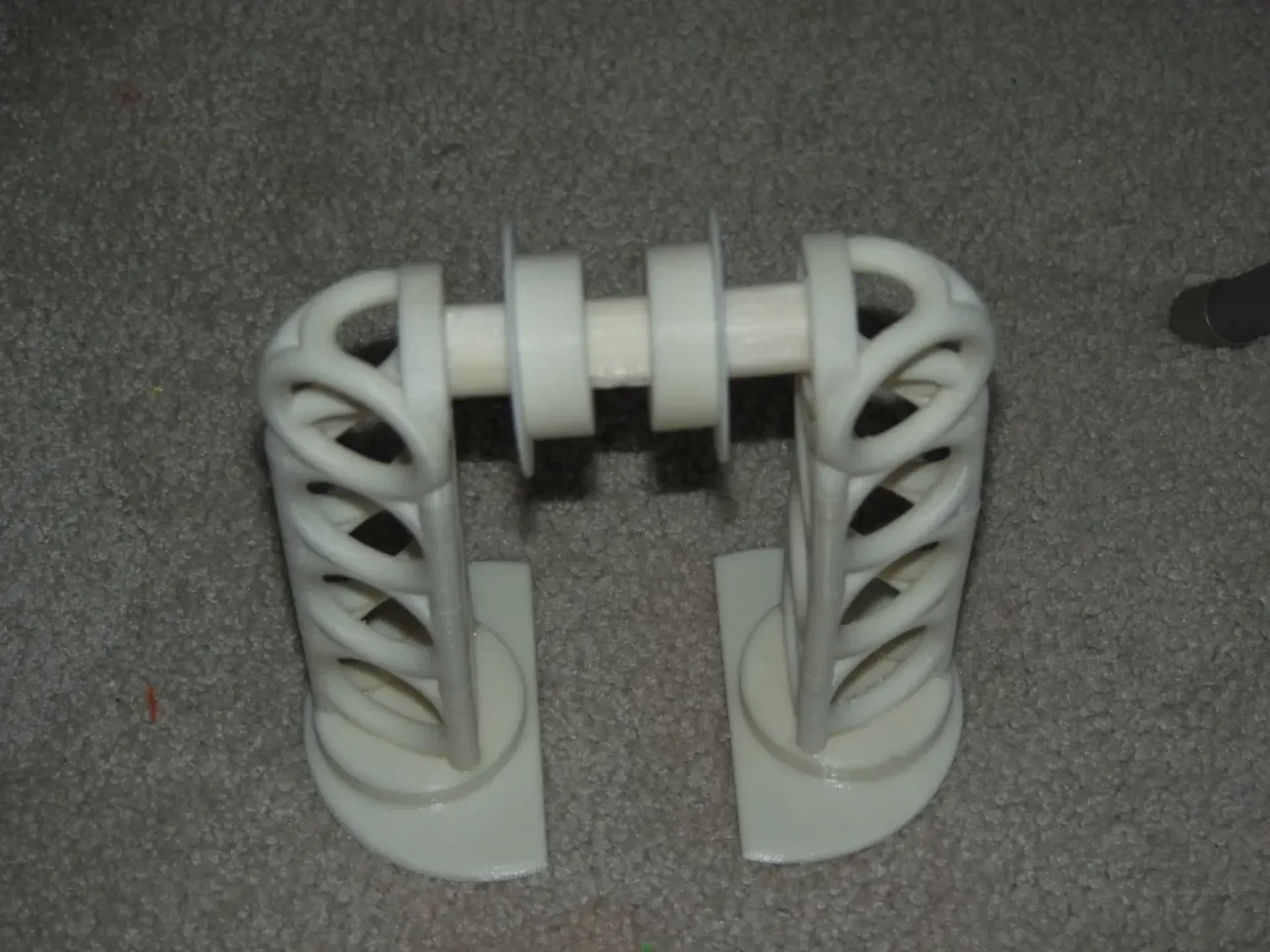

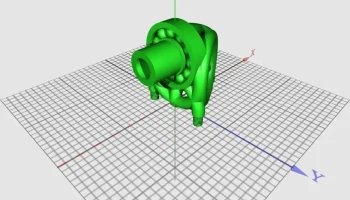

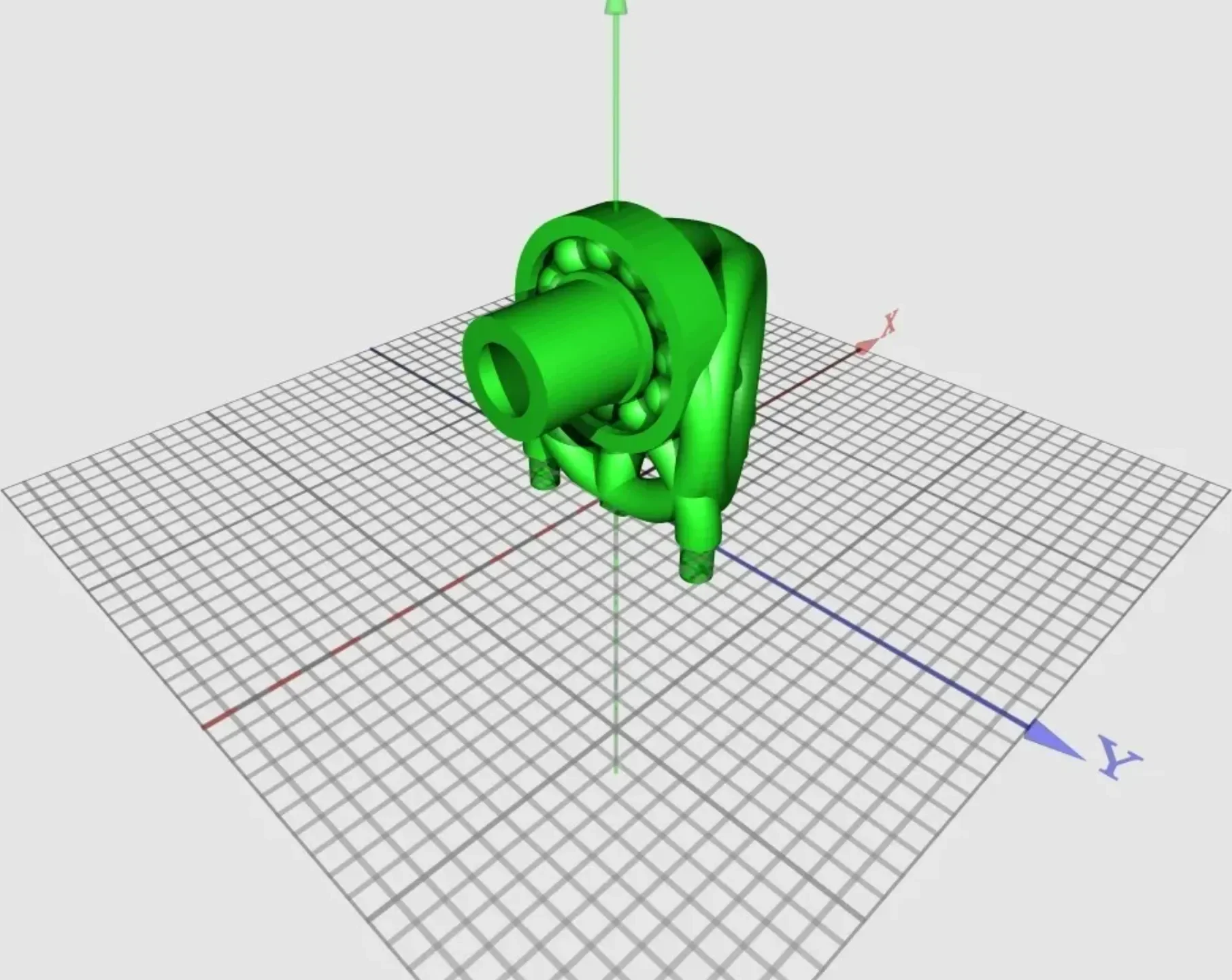

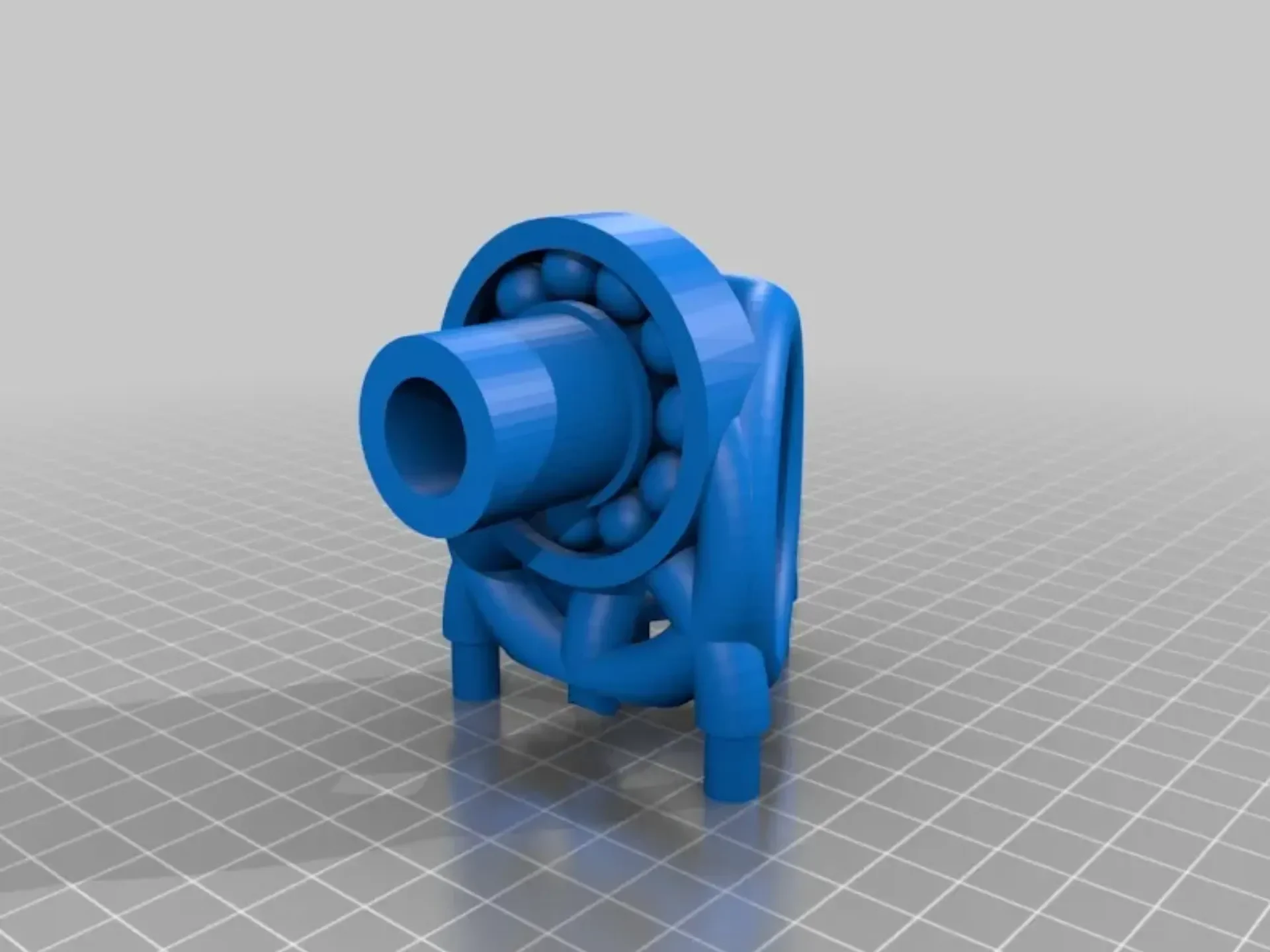

Так родилась возмутительно перепроектированная подставка для нитей. Он состоит из двух башен, каждая из которых увенчана шарикоподшипником и гнездом для оси. Между башнями проходит ось, а пара центрирующих колец удерживает катушку в центре оси.

Все это на 100% напечатано в 3D, без разъемов, винтов и других компонентов. Немного клея ABS может оказаться полезным, но в этом нет необходимости.

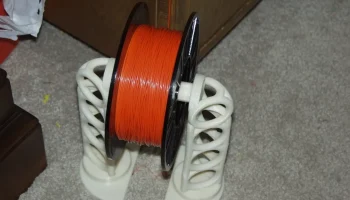

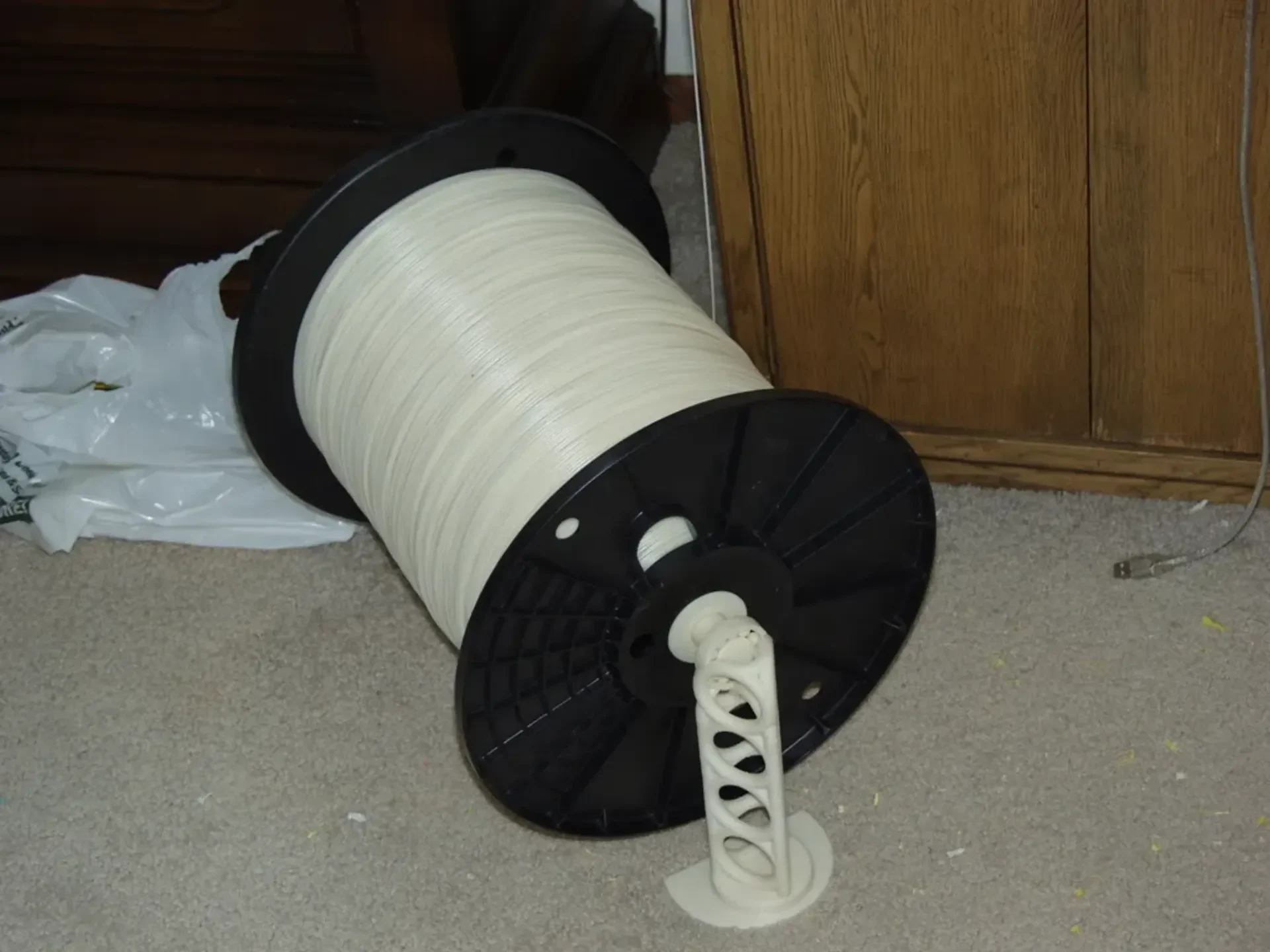

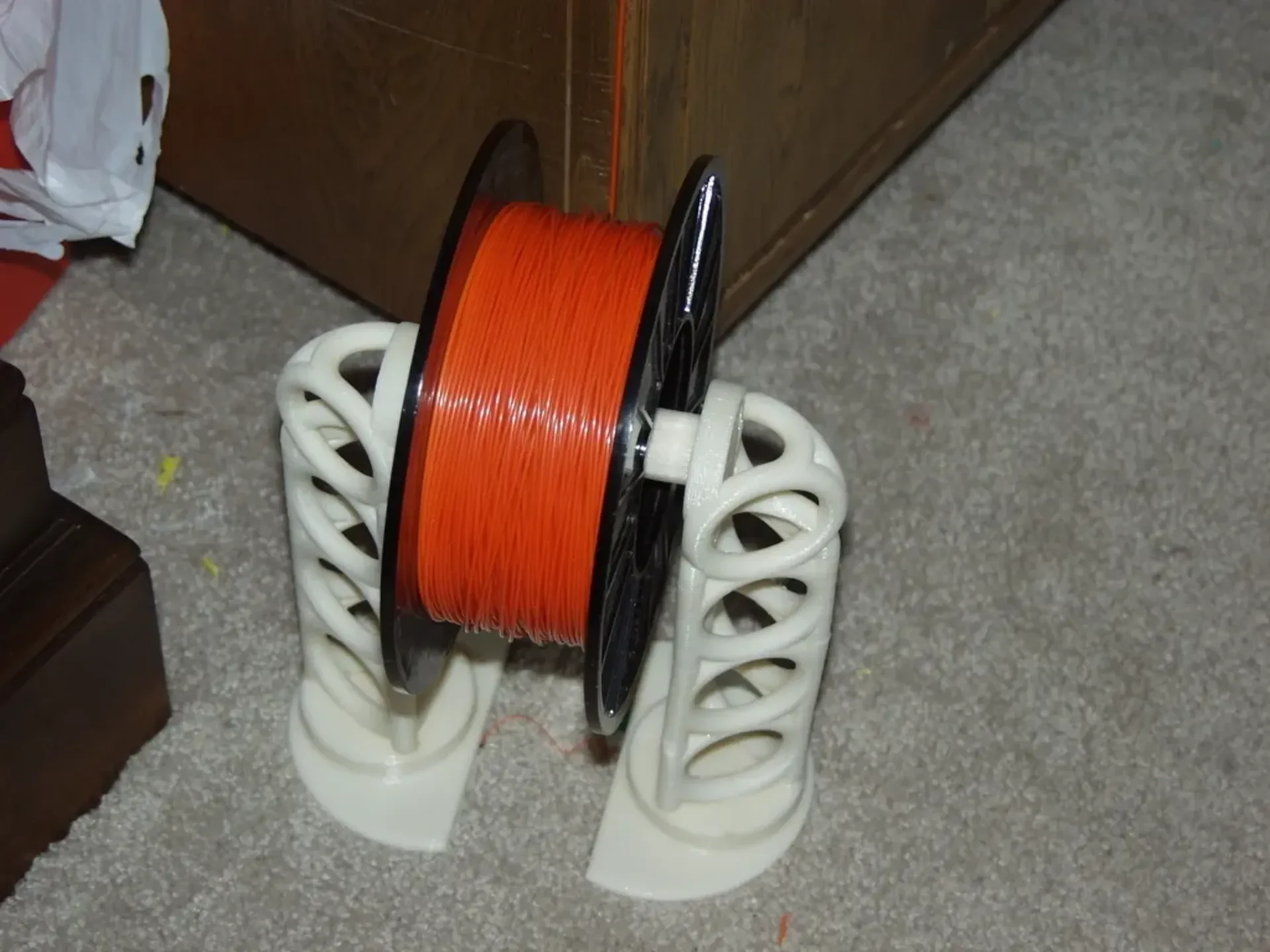

Высота башен, длина оси и диаметр центрирующих колец могут варьироваться в зависимости от размера катушек. Я использовал это с пятью катушками разных размеров.

Инструкц��и

Распечатайте два верхних и нижних сегмента, а также 2-4 пары сегментов башни. Соберите их, чтобы построить башни. Дополнительные сегменты башни можно использовать для создания более высоких башен для катушек большего диаметра, но я обнаружил, что четырех сегментов в каждой башне достаточно для самых больших катушек, с которыми я когда-либо сталкивался. Возможно, вы захотите склеить башню, чтобы ее было легче использовать.

Я предоставил оси и центрирующие кольца для катушек различных размеров. Напечатайте ось длиной, близкой к высоте (толщине) вашей катушки, и два центрирующих кольца диаметром, близким к диаметру центрального отверстия вашей катушки.

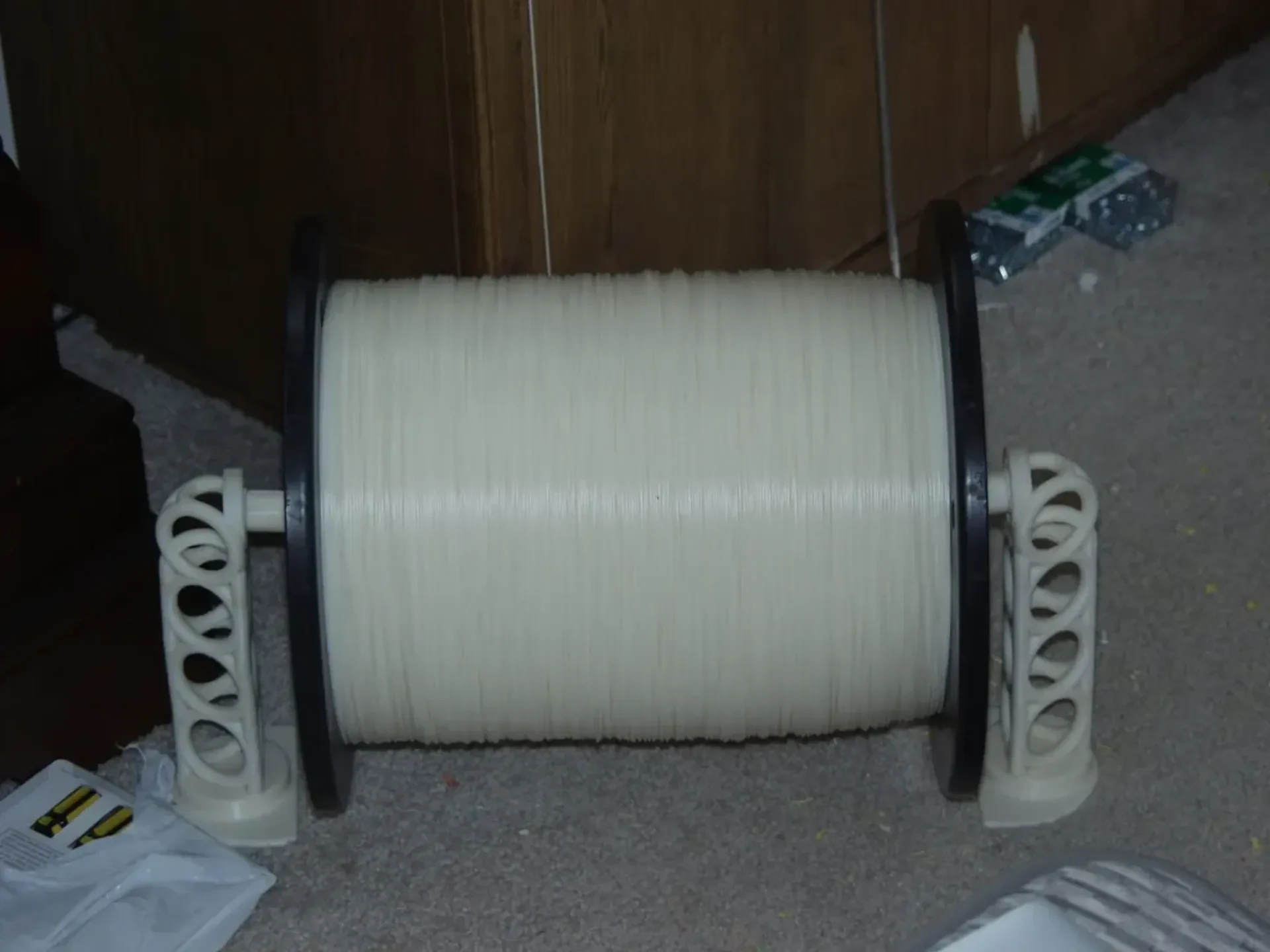

Пропустите ось и центрирующие кольца через катушку, затем наденьте каждый конец оси на собранную башню. При правильной сборке потребуется совсем немного силы, чтобы повернуть даже большую катушку пластика.
