Держатель клавиатуры RepRapWorld

Я не нашел ничего, что сделал бы RepRapWorld для клавиатуры ( http://reprap.org/wiki/Keypad, http://reprapworld.com/?products_details&products_id=202&cPath=1591_1626 ), поэтому сделал это сам. Должен сказать, работает довольно хорошо, хотя в коде оказались некоторые жестко закодированные значения, которые мне не очень нравятся. Однако я подумал, что все равно выложу это. Клавиатура, вероятно, в любом случае сильно не изменится, иначе мне бы хотелось, чтобы она была более настраиваемой. Но, поскольку он основан на параметрической «Простой клавиатуре», некоторые части в любом случае можно легко изменить.

В конце концов, я хочу установить это где-нибудь, у меня также есть ЖК-дисплей… например, вот так: http://www.thingiverse.com/thing:21677 или вот так http://www.thingiverse.com/thing:18597… но пока этих неуклюжих ножек будет достаточно… :)

Кроме того, мы надеемся, что кто-нибудь сделает производную версию и каким-то образом добавит дополнительную информацию для кно��ок. Типа стрел или что-то в этом роде… :)

Инструкции

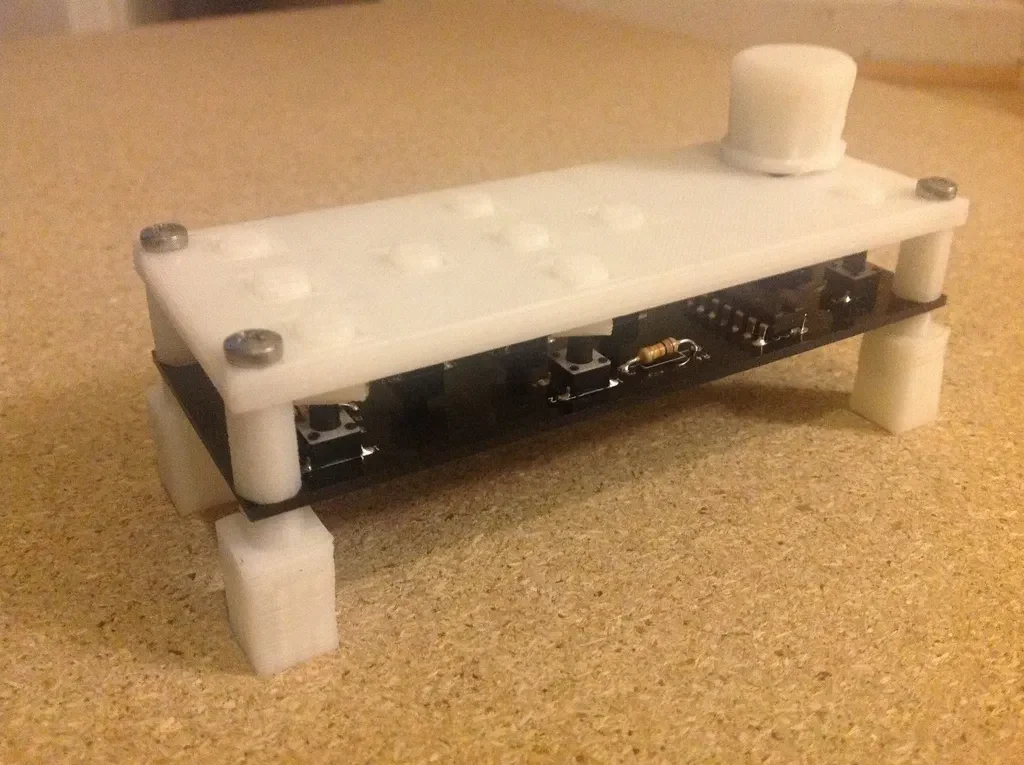

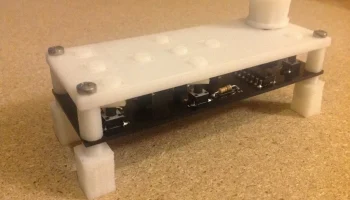

В файле .stl все прекрасно настроено, поэтому просто запустите его через свой любимый генератор gcode. Затем используйте 4 винта M3 размером 30 мм (и гайки M3, если хотите, так как в ножках есть отверстие для них), чтобы собрать верх и ножки вместе.

Если вы хотите распечатать части по отдельности, вы можете загрузить их в Blender и разделить их там, перейдя в режим редактирования (клавиша TAB), выбрав вершину (щелкнув правой кнопкой мыши), нажав CTRL+L, а затем «p» и нажмите Enter, чтобы отделить выделение как новый объект. Затем вы можете просто выйти из режима редактирования, снова нажав TAB, выбрать объект и экспортировать его в новый файл .stl.

Файл .scad несколько запутан из-за жестко запрограммированных значений, а сгенерированный файл .stl необходимо редактировать, поскольку объекты будут находиться на разной высоте. Опять же, это потому, что я основываю это на другом и не хочу слишком много с этим возиться.

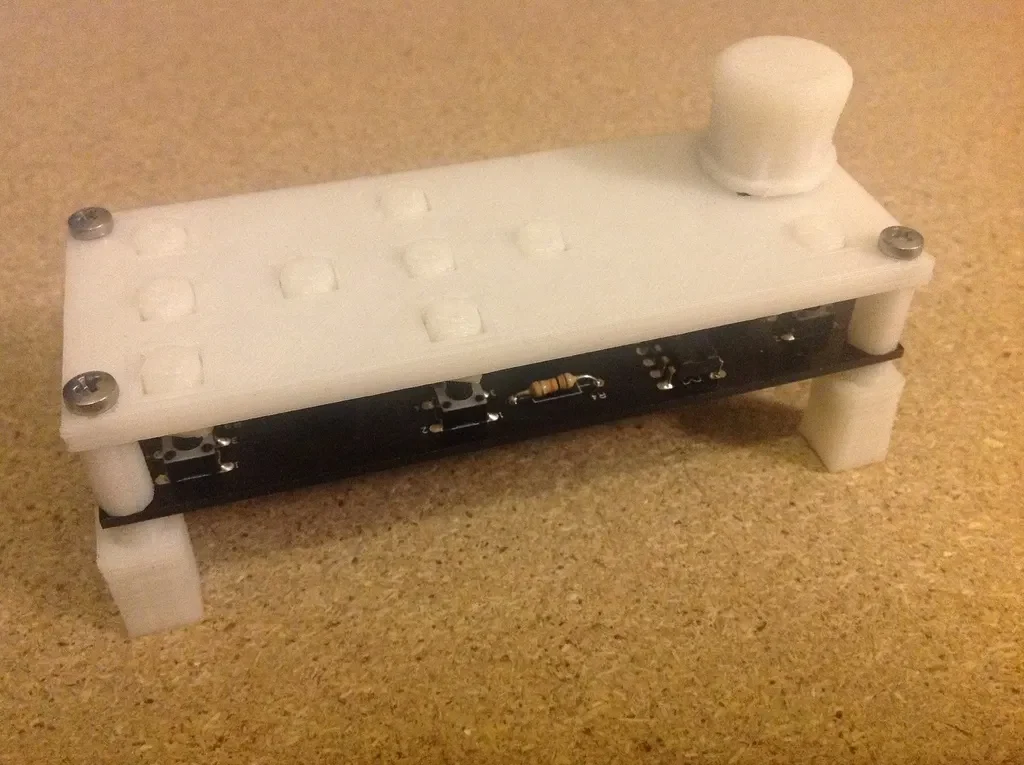

Кроме того, для вращающегося устройства вы можете просто распечатать это http://www.thingiverse.com/thing:20513 и использовать значения по умолчанию в файле .scad. Я так и сделал на изображении, хотя я бы рекомендовал сделать его базовый круг примерно на 1 или 2 мм меньше в диаметре, так как при вращении он касается винта в углу...
