Верхний держатель катушки, корпус и нижняя полка

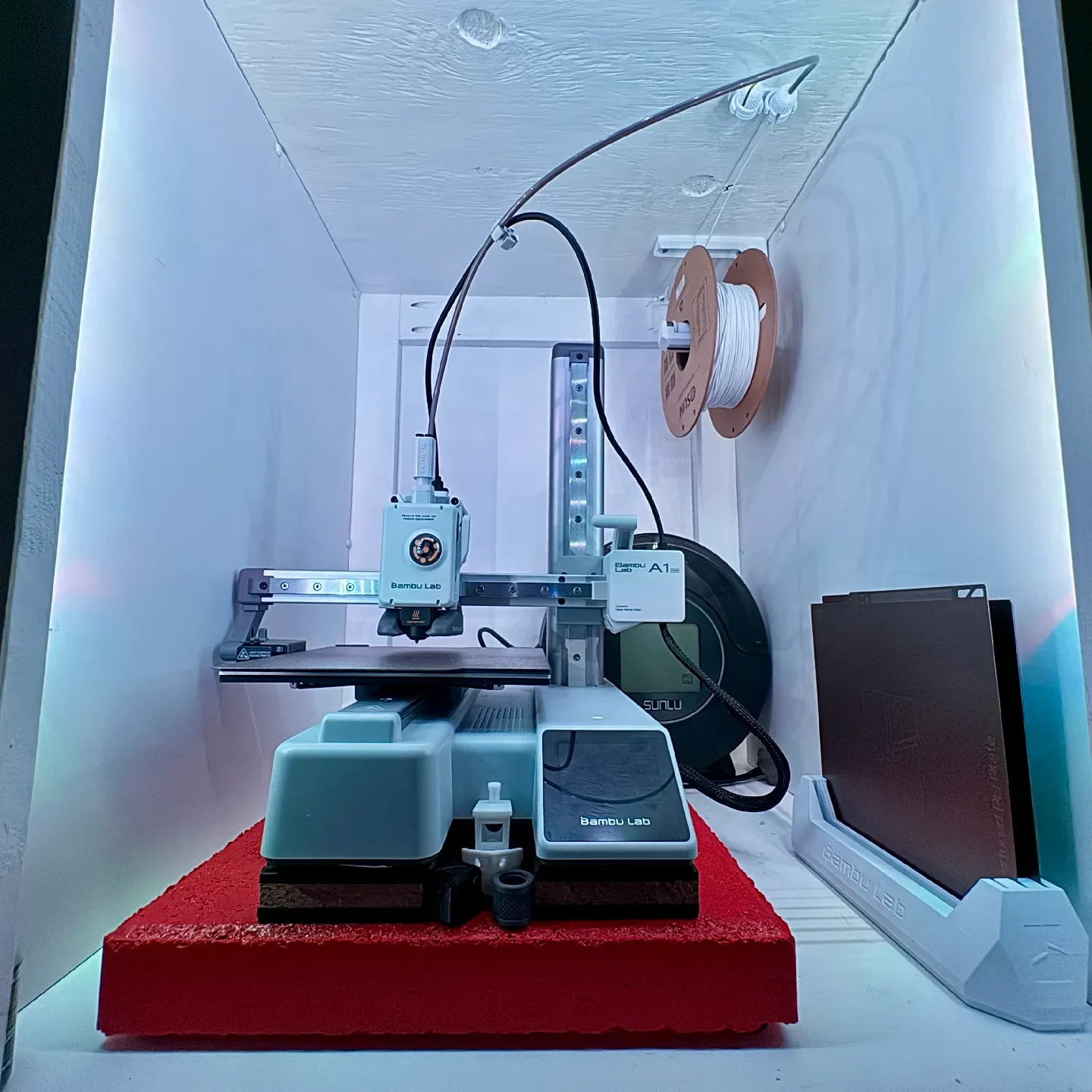

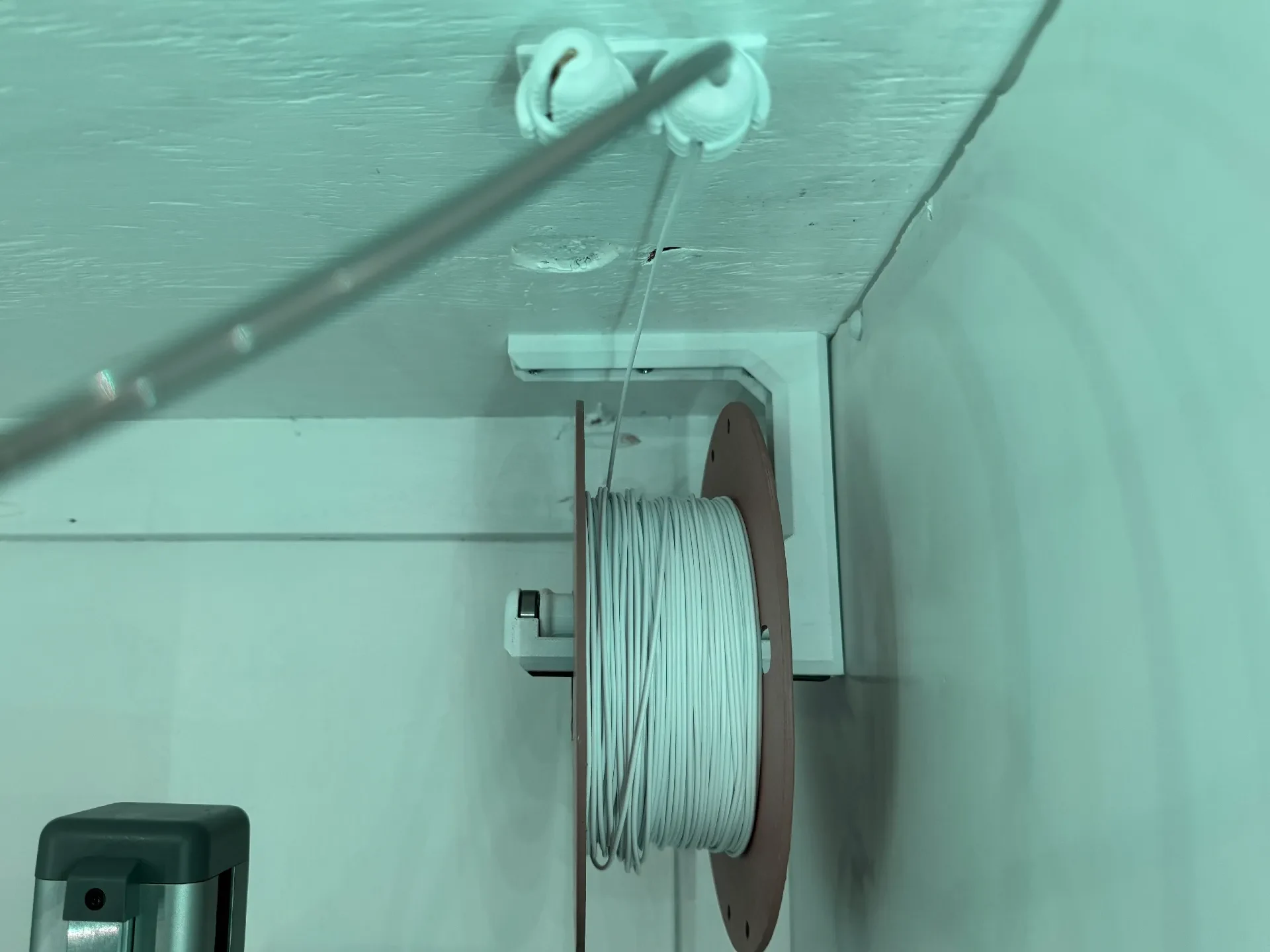

Мой личный дизайн верхнего держателя роликов с нитью внутри корпуса размера Lack или под полкой над областью печати.

Используются широко распространенные 90-миллиметровые роликовые нити, предназначенные для работы с подшипниками 608, поэтому не стесняйтесь использовать те, которые у вас уже есть, или распечатайте включенные в файл.

В комплект входят армирующие стержни для повышения общей жесткости и предотвращения смещения нити накала, прикрепленные к верхней части корпуса с помощью трех винтов с полукруглой головкой.

Эта распечатка подходит для формата A1 Mini и является частью моей цели создать настоящий мир Mini Maker.

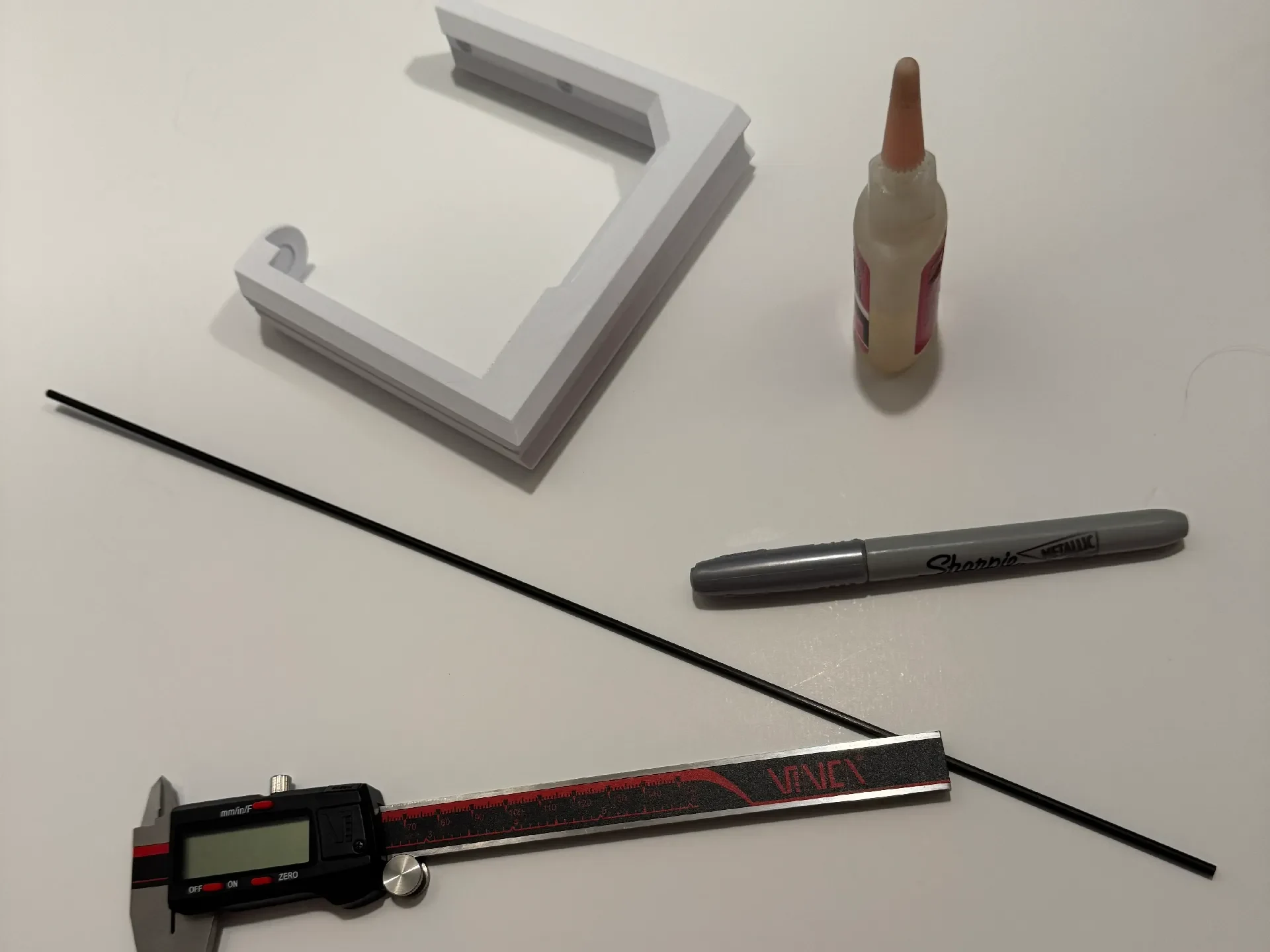

Спецификация:

Нить, 75 грамм.

Один стержень 3x350 мм (CF, Alumnim, Steel)

Три винта для крепления.

Клей (CA или эпоксидная смола)

Два подшипника 608 (если не использовать повторно выходной ролик).

Инструменты:

Режущий инструмент, подходящий для стержня диаметром 3 мм.

Наждачная бумага для кодирования, зачистка.

При работе с клеем рекомендуется использовать перчатки и защитные очки.

Отвертка/электрическая отвертка для монтажа.

Инструкции по сборке:

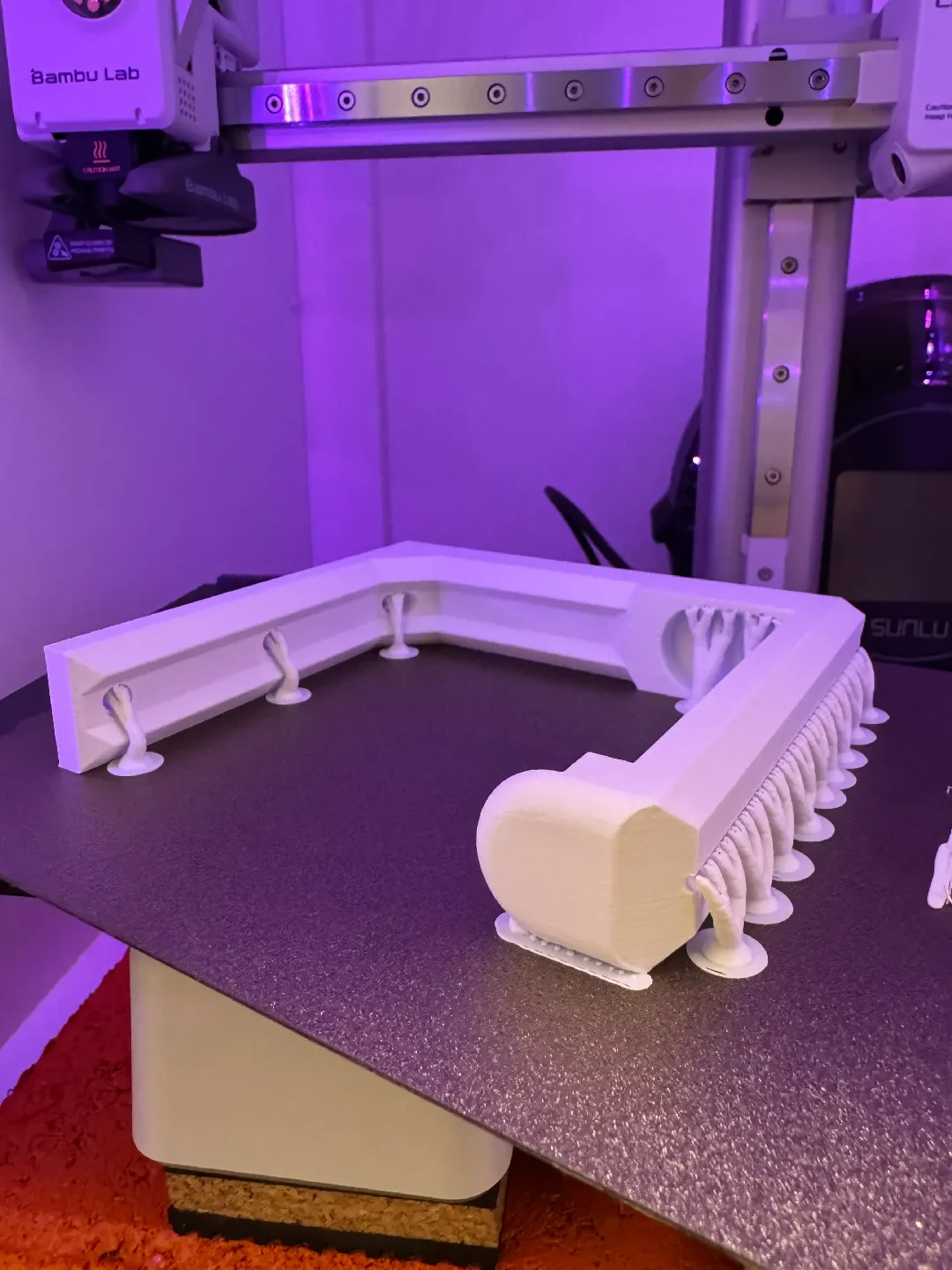

Очистите отпечатки опор на подвесном узле и внутри корпуса ролика, они должны сняться довольно легко.

Разрежьте стержень толщиной 3 мм на две части, примерно 130 мм и 113 мм.

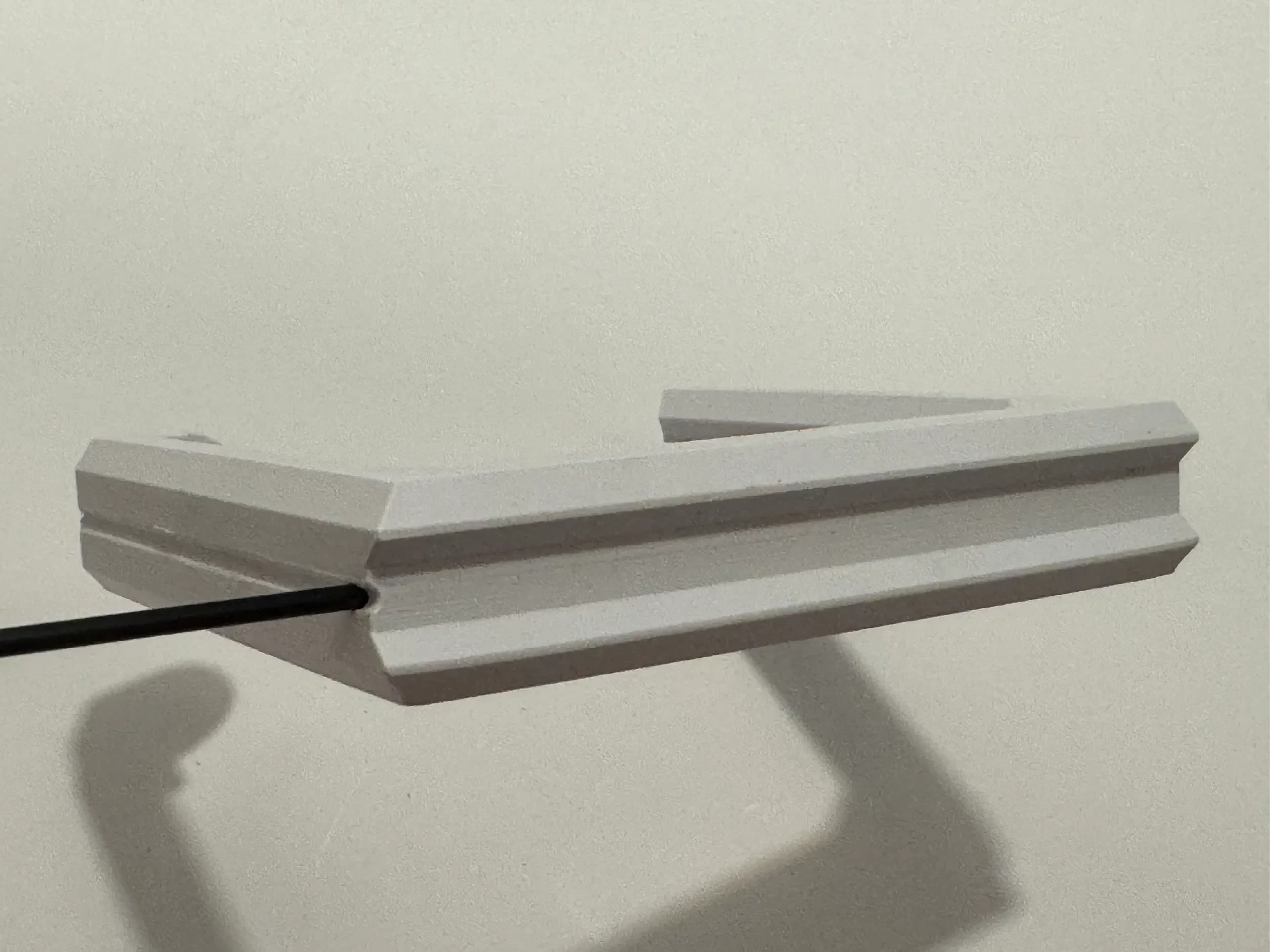

Вставьте стержень 3x130 в отверстие диаметром 3 мм вертикального рычага. Для этого не требуется клей, поскольку нижний стержень зафиксирует его на месте.

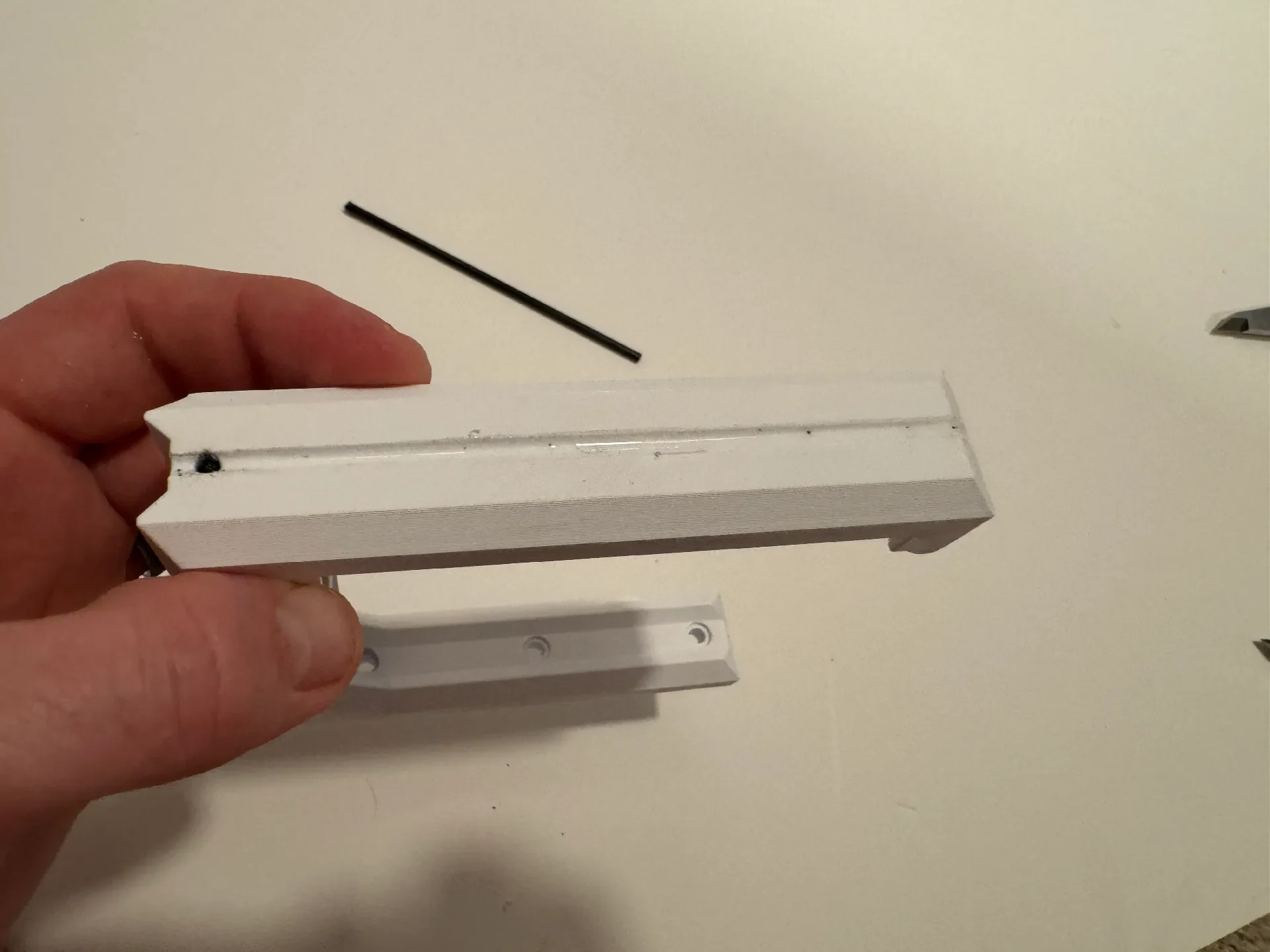

Переверните подвесной узел вверх дном (роликовая опора сверху) и очистите канал для армирующего стержня в нижней части роликового опорного р��чага, чтобы стержень 3x113 мм легко помещался в канале.

Используйте наждачную бумагу, чтобы зачистить сторону стержня 3x113 мм, которая будет приклеена к опорному рычагу ролика. Это называется «защипыванием» и помогает клею лучше прилипать.

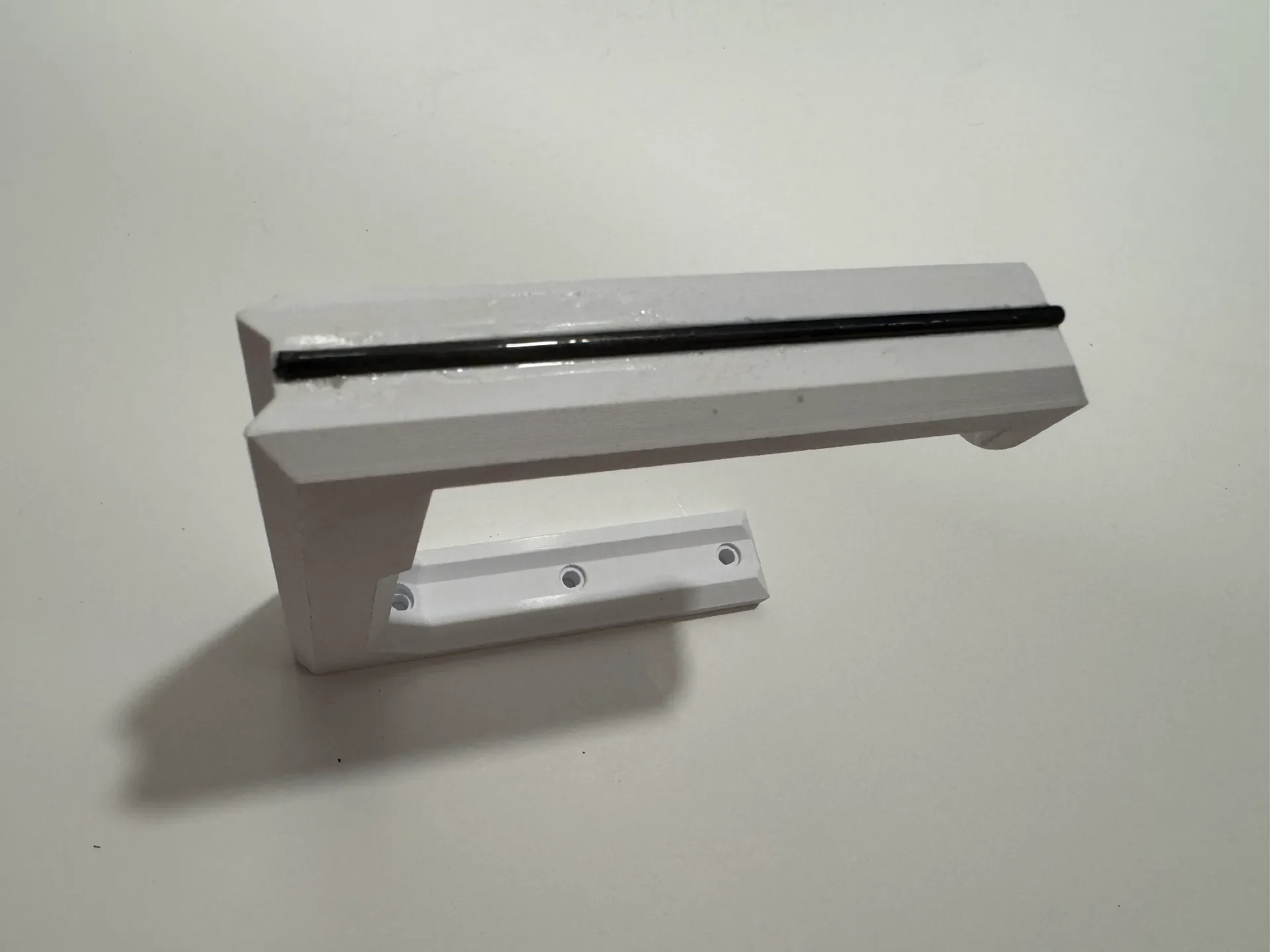

После очистки нанесите клей по вашему выбору на канал и установите стержень 3x113 мм.

Убедитесь, что стержень плотно прижат к опорному рычагу ролика до тех пор, пока клей не схвати��ся; это время должно быть указано на упаковке клея; несоблюдение этого требования может привести к расслоению.

После полного затвердевания клея можно установить ролик в подвесной узел.

Самый простой способ сделать это — вставить один конец ролика с подшипником 608 в паз подшипника вертикального рычага, затем осторожно нажать на другой конец ролика и второй подшипник 608 вниз и на место. Это до��ольно плотная посадка, поэтому будьте осторожны, и она должна встать на место.

Вы не готовы установить готовый верхний держатель катушки с нитью.

Винты установлены на одной линии длиной 90 мм, один из которых находится в мертвой точке на расстоянии 45 мм, что должно помочь, если вам нужно просверлить направляющие отверстия в корпусе/верхней конструкции.
