Параметрический инструмент для размещения магнитов

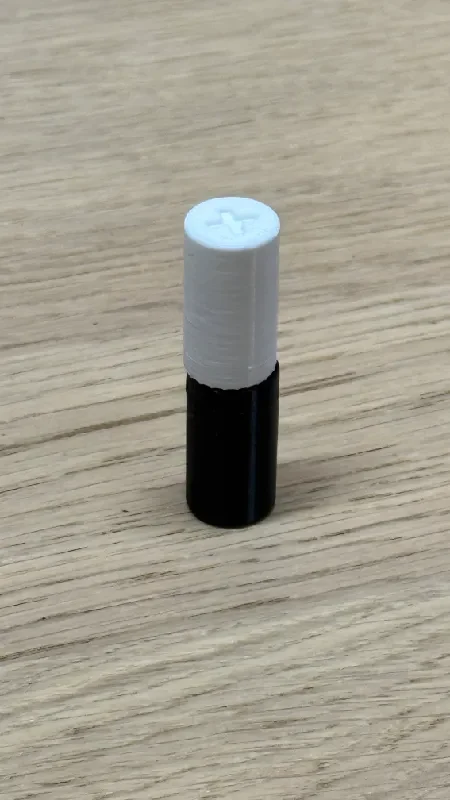

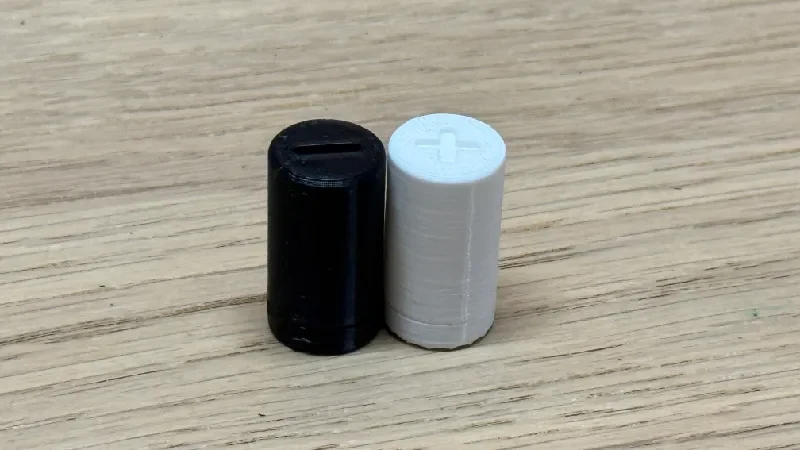

Распечатайте два и вставьте в каждый магнит. Это тот самый случай, когда вам не захочется использовать одну сторону инструмента для вставки другого магнита! Магниты необходимо поместить в каждую деталь противоположной полярностью вверх. Обязательно добавьте паузу, прежде чем принтер закроет отверстие для магнита, чтобы вы могли вставить магнит!

Я включил STL для некоторых наиболее распространенных размеров магнитов, но вы можете использовать файл Fusion для внесения необходимых изменений.

Ссылка на параметр:

Значок: установите значение 1, чтобы включить значки + и — поверх модели, или 0, чтобы печатать без них.

(Вы все равно увидите форму значка в верхней части модели, если для вышеуказанного параметра установлено значение 0. Это связано с тем, что Fusion не нравится значение 0 для вытягиваний, поэтому, когда для этого параметра установлено значение 0, глубина вытягивания становится пренебрежимо малой, поэтому она не появляется при прохождении через слайсер)

Magnetic_bottom_offset: Расстояние от нижней части модели до нижней части магнита. Значение по умолчанию — 1 мм.

Magnetic_diameter: Диаметр магнита.

Magnetic_thickness: Толщина магнита.

допуск: введите допуск для вашего принтера. Это добавляется к отверстию для магнита. Значение по умолчанию — 0,2.

tool_height: измените это значение по своему усмотрению, учитывая общую высоту инструмента. По умолчанию — 25 мм. Могут потребоваться поля большего размера. Если у вас возникли проблемы с приклеиванием кровати.
