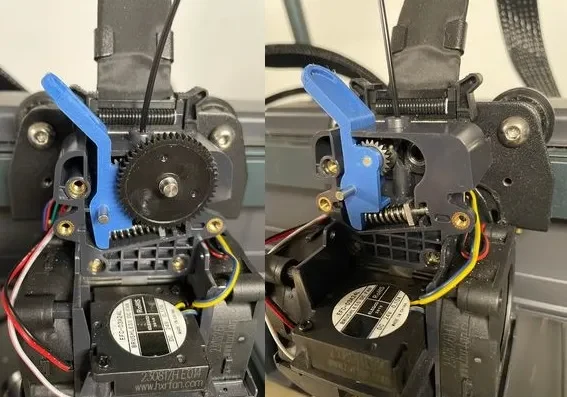

Натяжной рычаг/рычаг экструдера Neptune 4 Max/Plus
Напечатано Sunlu PLA+, высота слоя 0,2 мм, 3 стеновых слоя, 5 верхних/нижних слоев, 100% заполнение, с опорами для деревьев на других моих принтерах. Возможно, придется отрегулировать горизонтальное расширение отверстия в слайсере в зависимости от точности вашего принтера. Или используйте сверло диаметром 3 мм.

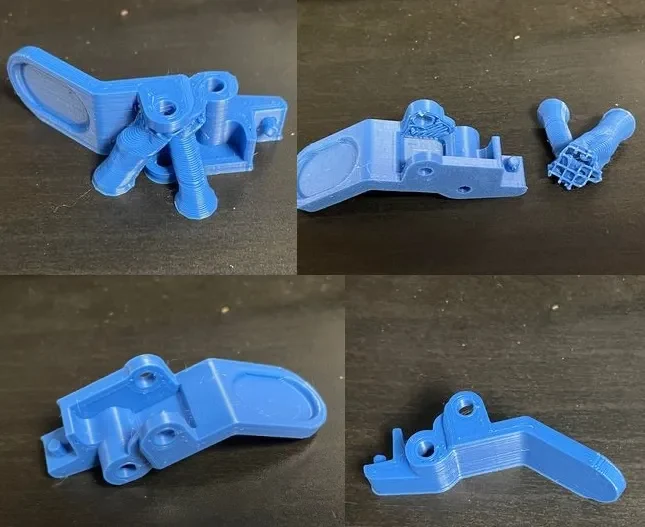

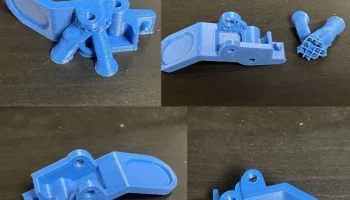

Опоры должны быть необходимы только посередине для кронштейна шестерни экструдера и штифта пружины растяжения. Я использовал опоры для деревьев с сетчатым интерфейсным слоем, и он аккуратно отделился. Я также использовал лезвие бритвы, чтобы убрать небольшие провисания на кронштейне шестерни экструдера.
TLDR: Изменена конструкция сменного натяжного рычага экструдера, чтобы он стал более долговечным, поскольку у меня были проблемы с момента его получения. Также может работать с Neptune 4Plus/4Pro/4/3, но у вас нет этих машин для проверки.
Если вам это помогло, пожалуйста, поставьте лайк.
Нептун4Макс = N4M
Привет всем,

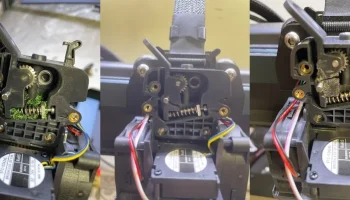

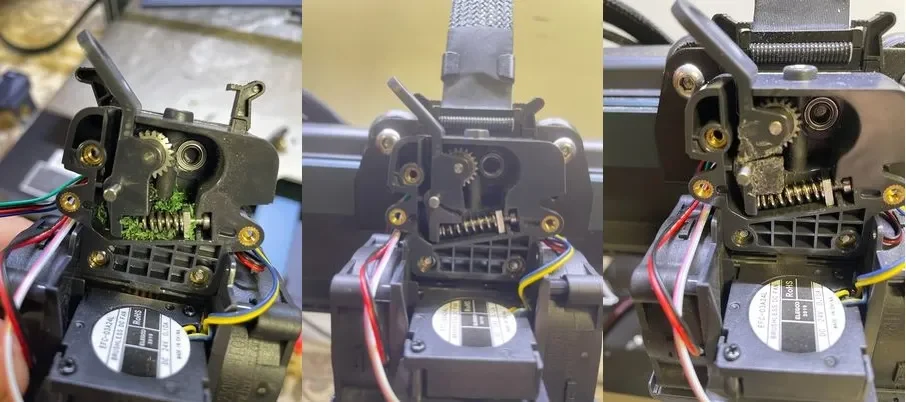

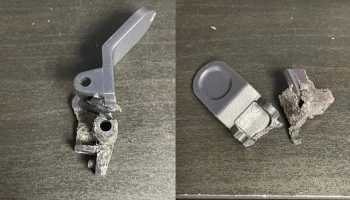

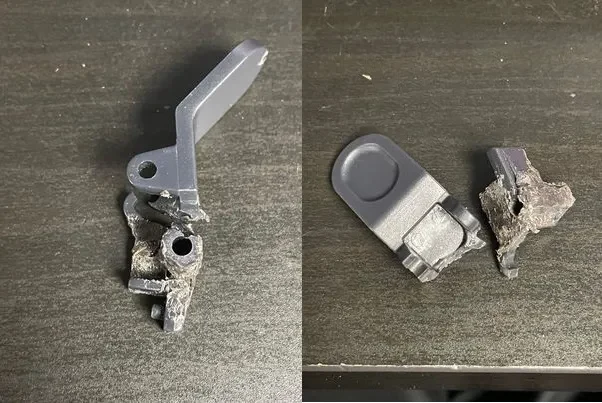

Решил поделиться историей о том, что привело к созданию этого устройства. Более 10 лет опыта в 3D-печати и CAD. Это первый файл, который я разработал и выкладываю в открытый доступ в надежде помочь, если у кого-то возникнут такие же проблемы, как и у меня. Так как я получил свой N4M по предзаказу(дата доставки 27.10.23) у меня возникли проблемы с экструзией. Периодически в течение месяца (из-за отсутствия времени возиться с ним) я возился с этой машиной, думая, что проблемы связаны со всеми настройками или нитью, и на данный момент я печатал только нейтральными цветами (черный, белый, серый и прозрачный) с помощью N4M. В связи с отпуском на День Благодарения я решил разобрать головку инструмента, чтобы посмотреть, смогу ли я понять, что происходит. Я обнаружил, что зеленая измельченная нить забивает шестерни экструдера. После удаления всей этой нити и повторной установки головки инструмента я заметил, что натяжной рычаг треснул. Я предполагаю, что зеленая нить была получена в ходе тестирования качества, поскольку до сих пор я снова использовал только нейтральные цвета. Я открыл гарантийный случай (4 декабря) в Elegoo, и они быстро согласились отправить мне всю новую головку инструмента в сборе, но она пришла из Китая (расчетное время ожидания соста��ляло 10-20 рабочих дней. На момент публикации, 31 декабря, я до сих пор не получил это письмо, застрял на таможне США с 16 декабря). Я не хотел, чтобы эта машина простояла бесполезно в течение месяца, поэтому я начал ремонт со сварки пластика и вставки медных многожильных проводов толщиной 26 г, чтобы укрепить место сломанного рычага. Убедитесь, что натяжной винт/пружина находятся на самом низком уровне, чтобы не сломать их сразу же. Так продолжалось несколько дней, пока он снова не сломался в неукрепленном месте. Повторил процесс еще раз на новом перерыве, и это продолжалось около недели, прежде чем снова сломался в неукрепленном месте. На этом этапе я решил перепроектировать эту часть с нуля. 8 изменений, чтобы обеспечить правильную посадку и долговечность. Эксплуатировался круглосуточно и без выходных в течение 10 дней, проблем и износа не было. Меняйте нити каждые несколько отпечатков, чтобы увеличить нагрузку на руку. Плотно удерживает нить без проскальзывания и позволяет без проблем регулировать натяжную пружину/винт. Даже проверил пару отпечатков, работая на принтере с максимальной номинальной скоростью 500/мм, и они держались без проскальзывания. Один из них установлен в моем экструдере, а запасной напечатан на случай, если у меня возникнут проблемы с быс��рой заменой.
