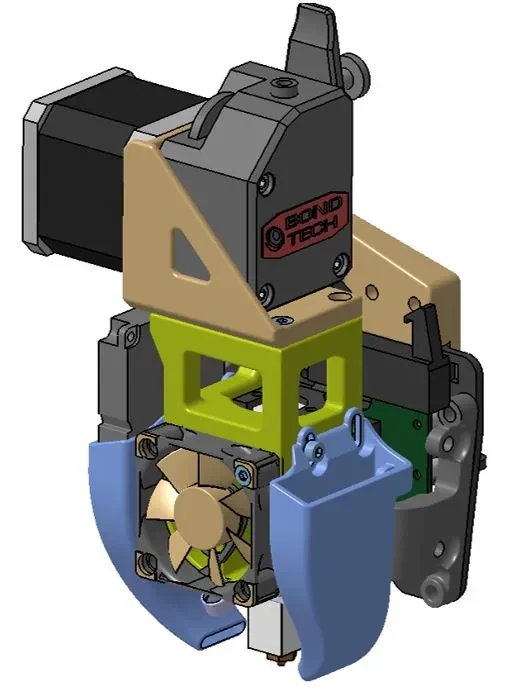

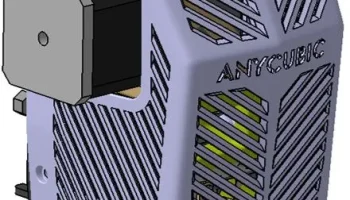

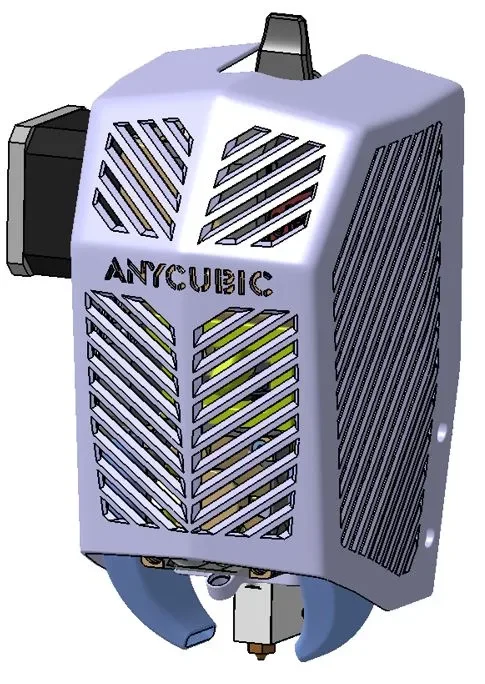

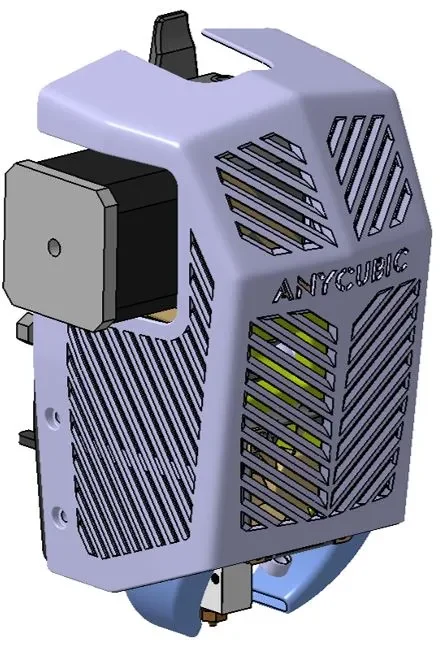

Эта модификация призвана максимально перенять стандартный принтер Anycubic (Vyper Rev. C, Kobra Plus и Kobra Max), но получить экструдер с прямым приводом и улучшенное охлаждение. Моя цель заключалась в том, чтобы быть очень компактным, с улучшенной видимостью сопла и достичь высокой жесткости для легкой замены нити (экструдер прочный). За исключением крышки, все детали должны быть как минимум из PETG (требуется термостойкость)!
Для этого мода помимо напечатанных деталей вам понадобятся следующие вещи:
Удлинительный кабель шагового двигателя от 6-контактного JST PH2.0 до 4-контактного JST XH2.54 (достаточно 100 см)
26 сварных гаек M3x4x4,6 (длина 4 мм, внешний диаметр 4,6 мм)
8 винтов M3x10
6 винтов M3x8
8 винтов M3x6
1 винт M5x35 мм
Трубка Боудена 92 мм.
Я также рекомендую использовать/добавить следующее:
«HMG7 Anycubic Vyper Heat Sink Brace.stl» из пакета MediaMan3D HeroMe (вы найдете его в разделе «Портальные адаптеры» → Anycubic, и вам понадобятся еще 2 сварные гайки) https://www.printables.com/de/model/39322-hero-me-gen-7-platform-release-4
«Filament Sensor Support_FixedAlignment.stl» от Эндрю Мура для исправления боудена между печатающей головкой и датчиком нити. (вам понадобится дополнительный фитинг для трубки Боудена PC4-M6) https://www.printables.com/de/model/405025-anycubic-vyper-kobra-max-filament-sensor-support-f
Инструкция по сборке:
Пожалуйста, начните с разборки печатающей головки с отверстиями. Только хотэнд с тензорезистором может оставаться на месте. Снимите также нижнюю часть листового металла вокруг хотэнда!

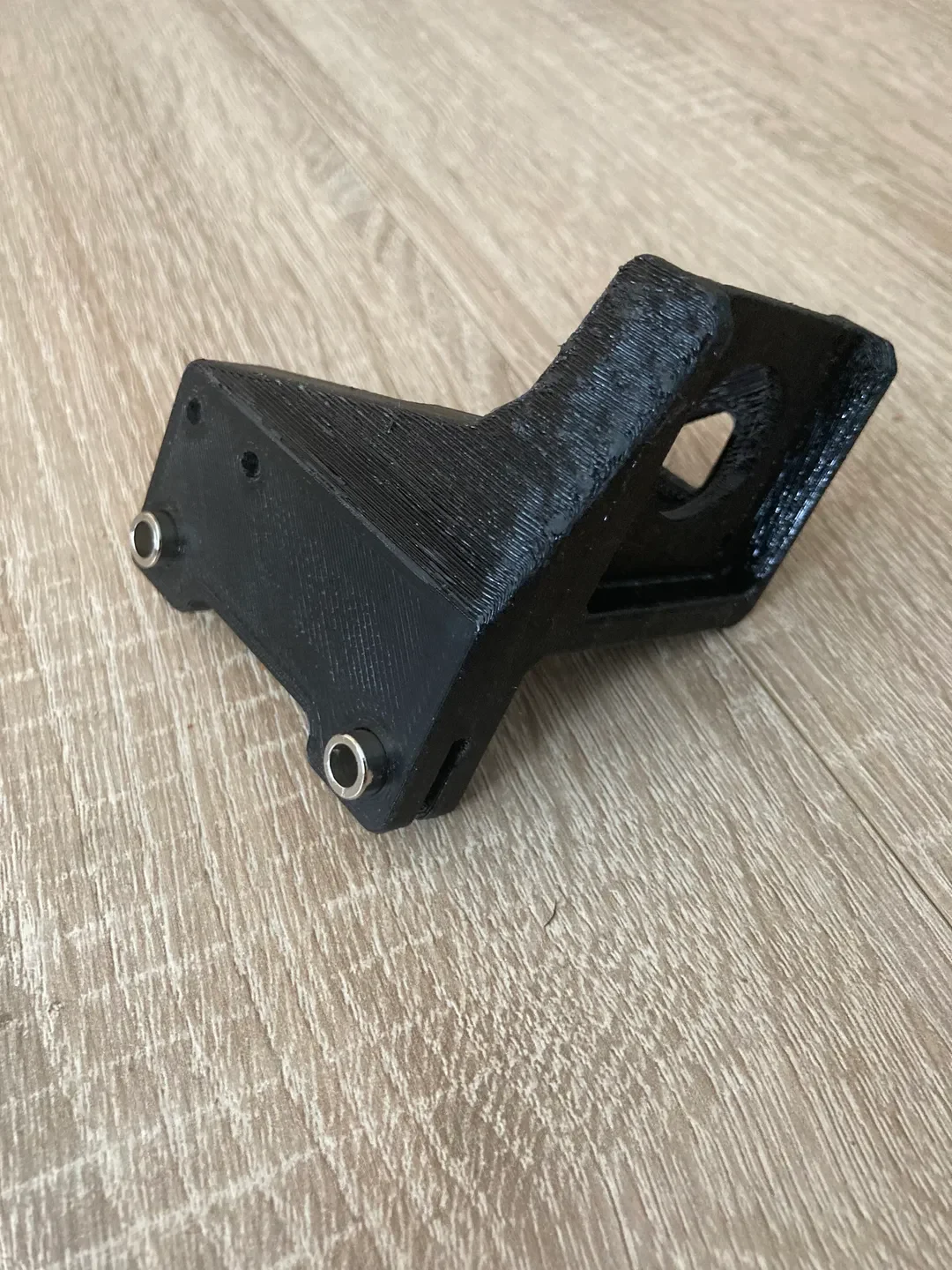

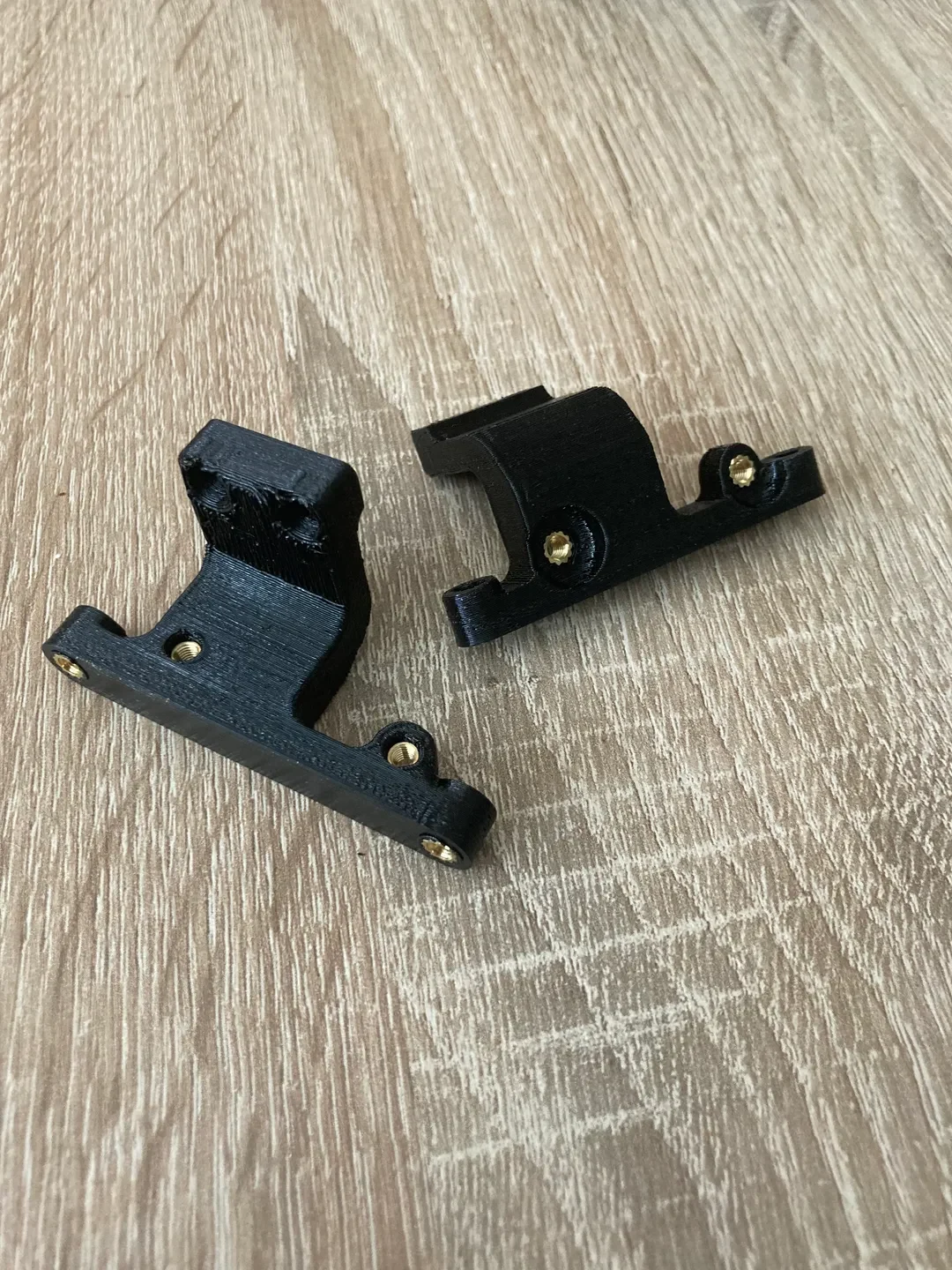

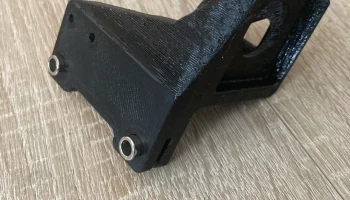

Начните со сборки верхней части, вдавите оба рукава и аккуратно наденьте ее на простыню.
После того, как вы закрепили этот кронштейн на портале, подключите кабель напрямую к печатной плате, прежде чем прикреплять плату обратно к порталу!

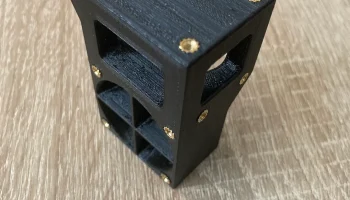

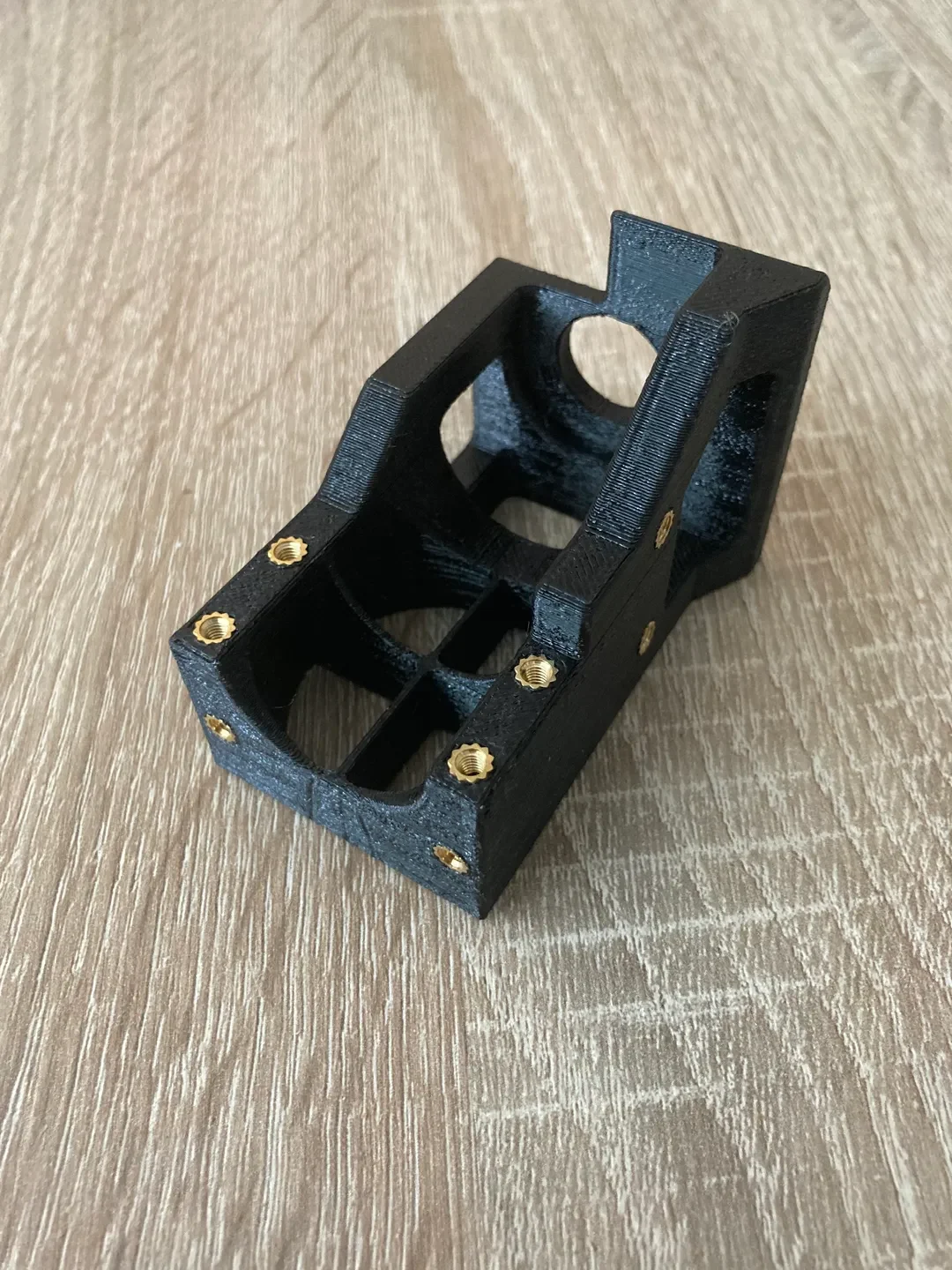

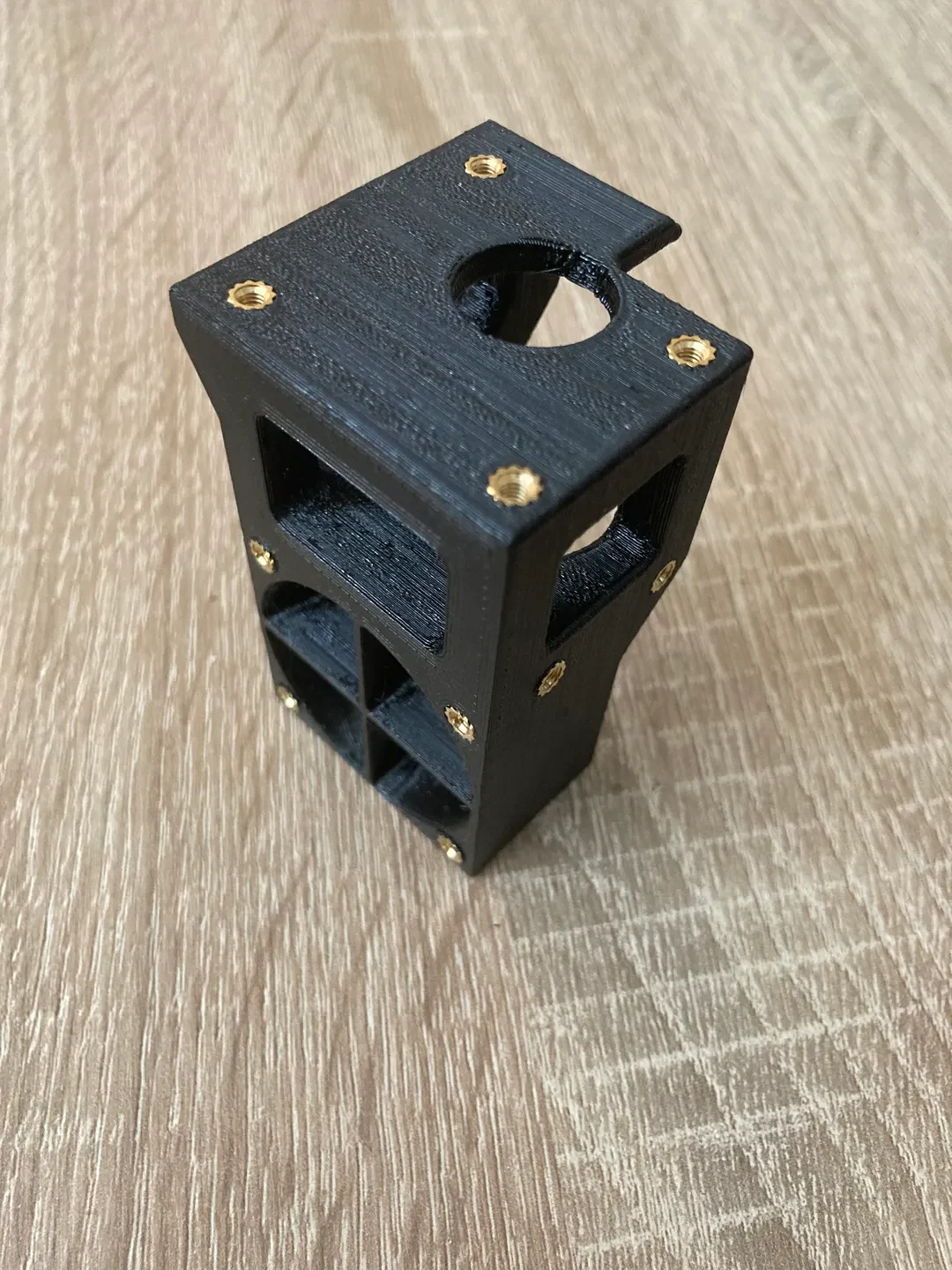

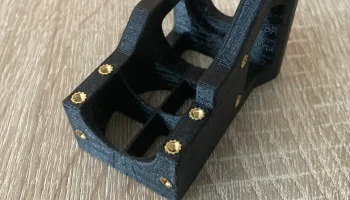

Вверните во все отверстия нижней части гайки, одинаковые для обоих рычагов (см. рисунки).

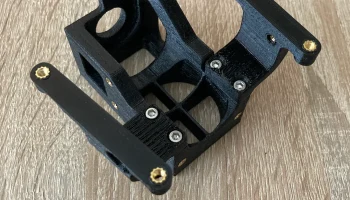

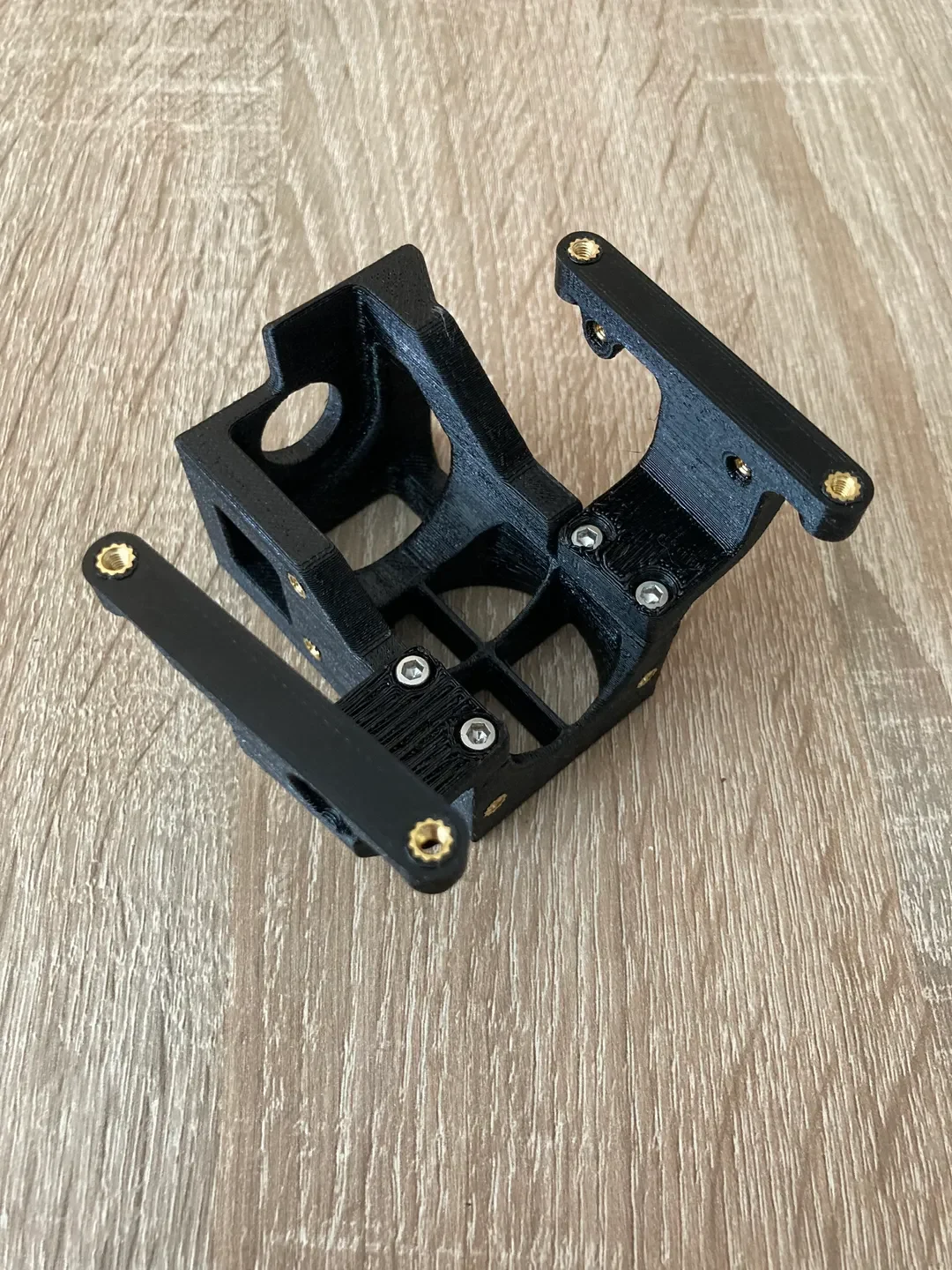

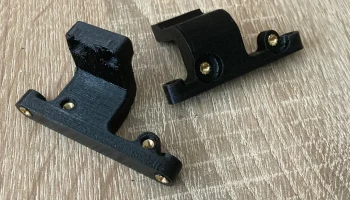

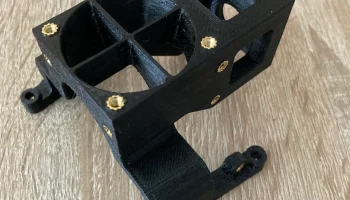

Прикрепите рычаги к нижней части с помощью винтов.

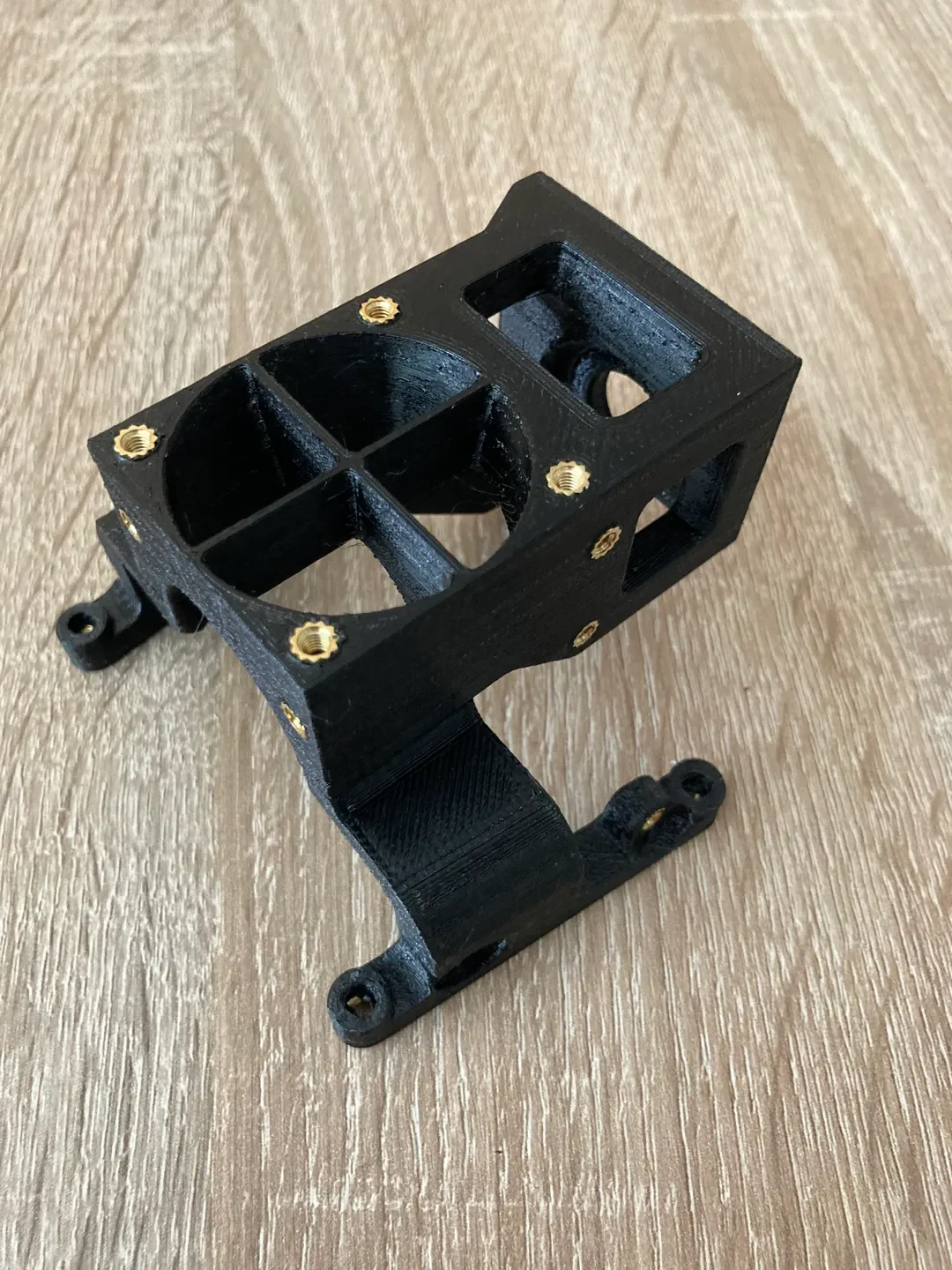

Теперь вы можете закрепить этот узел под верхней частью портала. Следите за кабелями и печатной платой с правой стороны. Не забудьте скрепить верхнюю часть с нижней дополнительными 4 винтами.
Следующим шагом вы можете добавить юбки, после этого просто слегка вставьте веера в юбки.

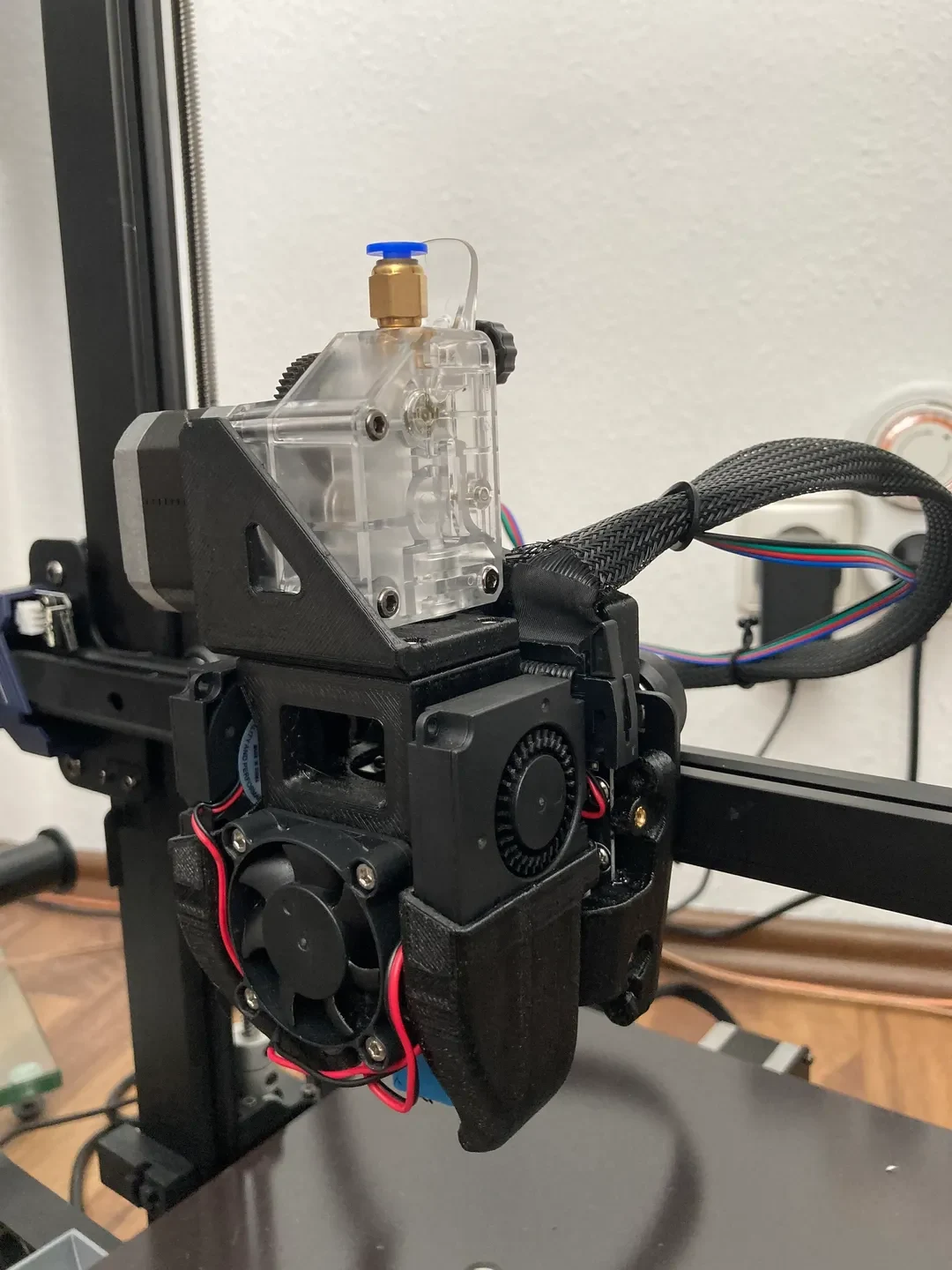

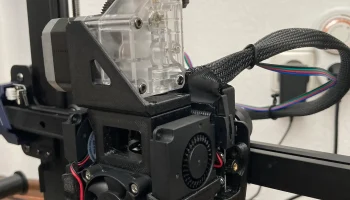

Прежде чем добавить клон BMG, установите небольшой боуден в хотэнд, а затем слегка вставьте экструдер. Закрепите шаговый двигатель с помощью винтов.
Вам нужно поменять местами 2 проводка на удлинителе или изменить направление экструдера в вашей прошивке (например с Klipper easy это возможно).
Удачи и, пожалуйста, покажите нам свои достижения!
