Клетка для бутылки с водой на велосипеде (высокая) V2

Мотивация

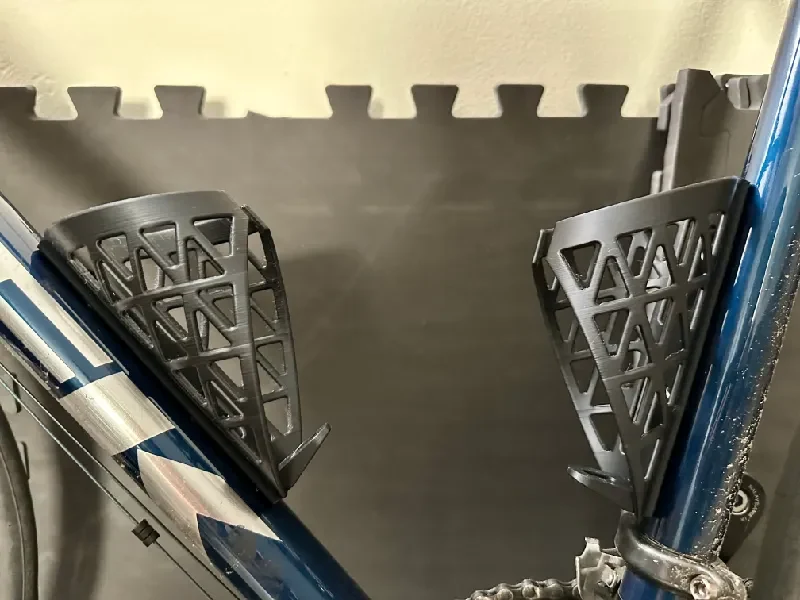

Мне нужна была клетка для бутылок, которая могла бы надежно удерживать относительно высокие бутылки, была бы относительно легкой и на ней было бы легко печатать (т. е. без большого количества крутых выступов). Я начал с этой конструкции, но почувствовал, что она выглядит слишком громоздкой, а ребра должны быть достаточно толстыми, чтобы обеспечить достаточное сцепление. Я попытался решить эту проблему в этой конструкции, добавив множество ребер меньшего размера, придав клетке вид «сетки» или «сетки��, что также указывает на ее 3D-печать.

Подробности

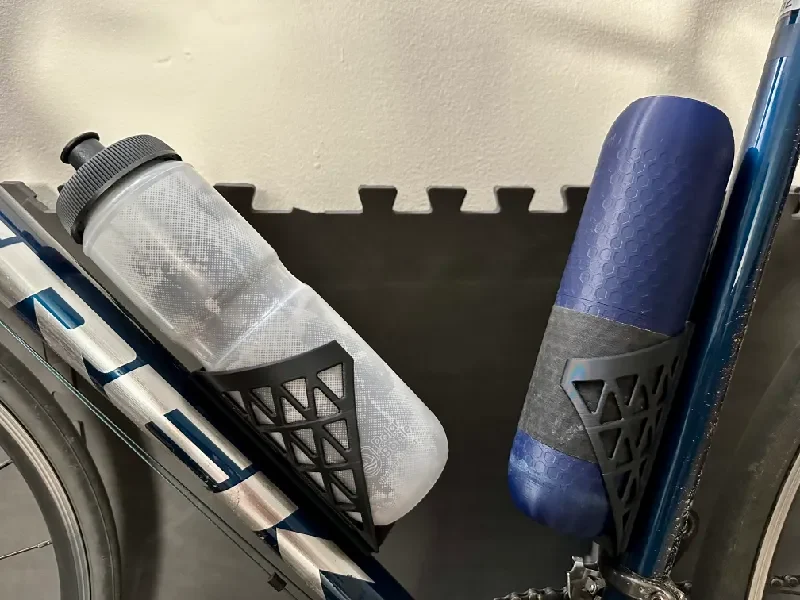

Клетка предназначена для хранения стандартных бутылок с внешним диаметром 73 мм, но я также спроектировал ее так, чтобы она хорошо сочеталась с контейнером для хранения флягодержателя. „Глубина“ держателя составляет 135 мм (~5 дюймов), что достаточно для более высоких спортивных бутылок емкостью 24 унции (~700 мл).

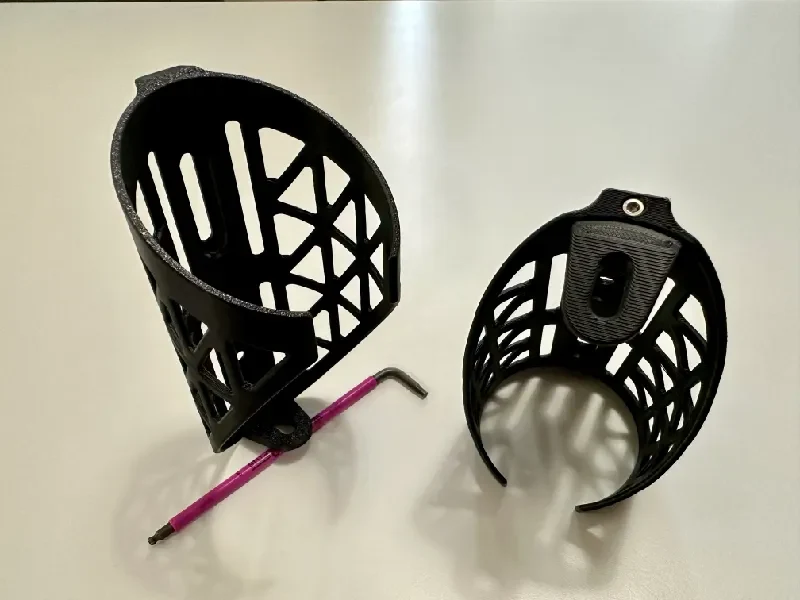

Конструкция отделяет ��ольцевую часть клетки от концевого стопора и требует просверливания некоторых временных перемычек для установки винта M3x20 и контргайки (см. предыдущую конструкцию для сборки). Существует также вариант, в котором нет винтов и гаек, и его можно просто склеить. Обратите внимание, что в ходе тестирования я обнаружил, что винтовая версия более надежна, чем клеевая.

Советы по печати
Я рекомендую печатать их из ABS или PETG из-за их превосходных механических свойств по сравнению с PLA. Если вы напечатаете их из PLA, существует более высокая вероятность того, что стопор отломится, если вы ударитесь о сильный удар, который толкнет все, что находится в клетке, и PLA также будет расползаться со временем, ослабляя захват клетки.
Увеличение времени в разделе „Замедлить печать, если время печати слоя ниже“ замедлит печать, но может уменьшить скручивание нависающих углов.
Убедитесь, что кровать имеет достаточную адгезию, или добавьте поля. Для этой конкретной конструкции также может быть полезно опустить модель на Z ~ 0,1 мм или около того, чтобы увеличить площадь контакта с поверхностью.
Для лучшей эстетики вы можете установить расположение шва „выровнено“ или „сзади“.
Рекомендуемая настройка нарезки:
