Крепление фонаря на шлем

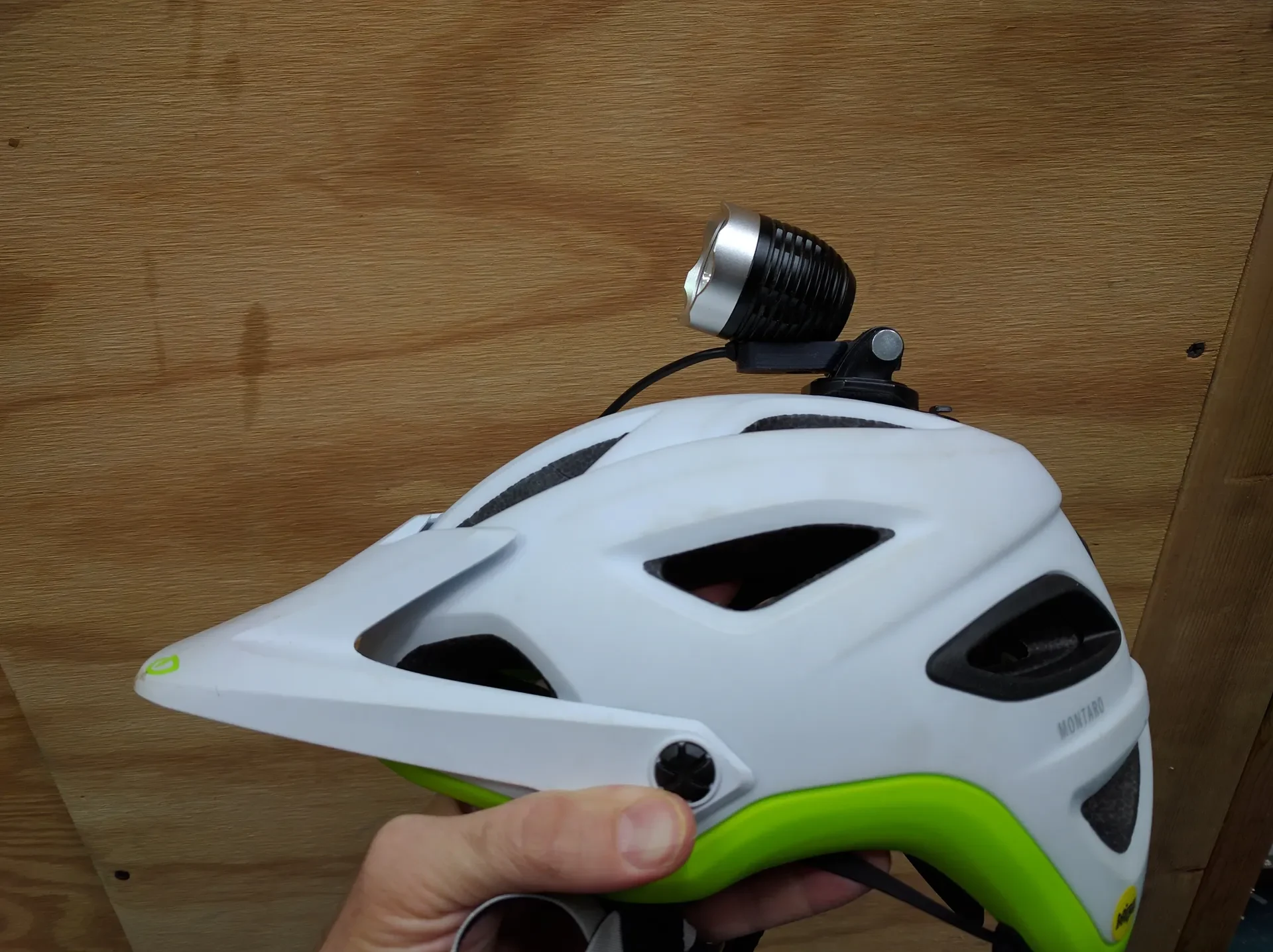

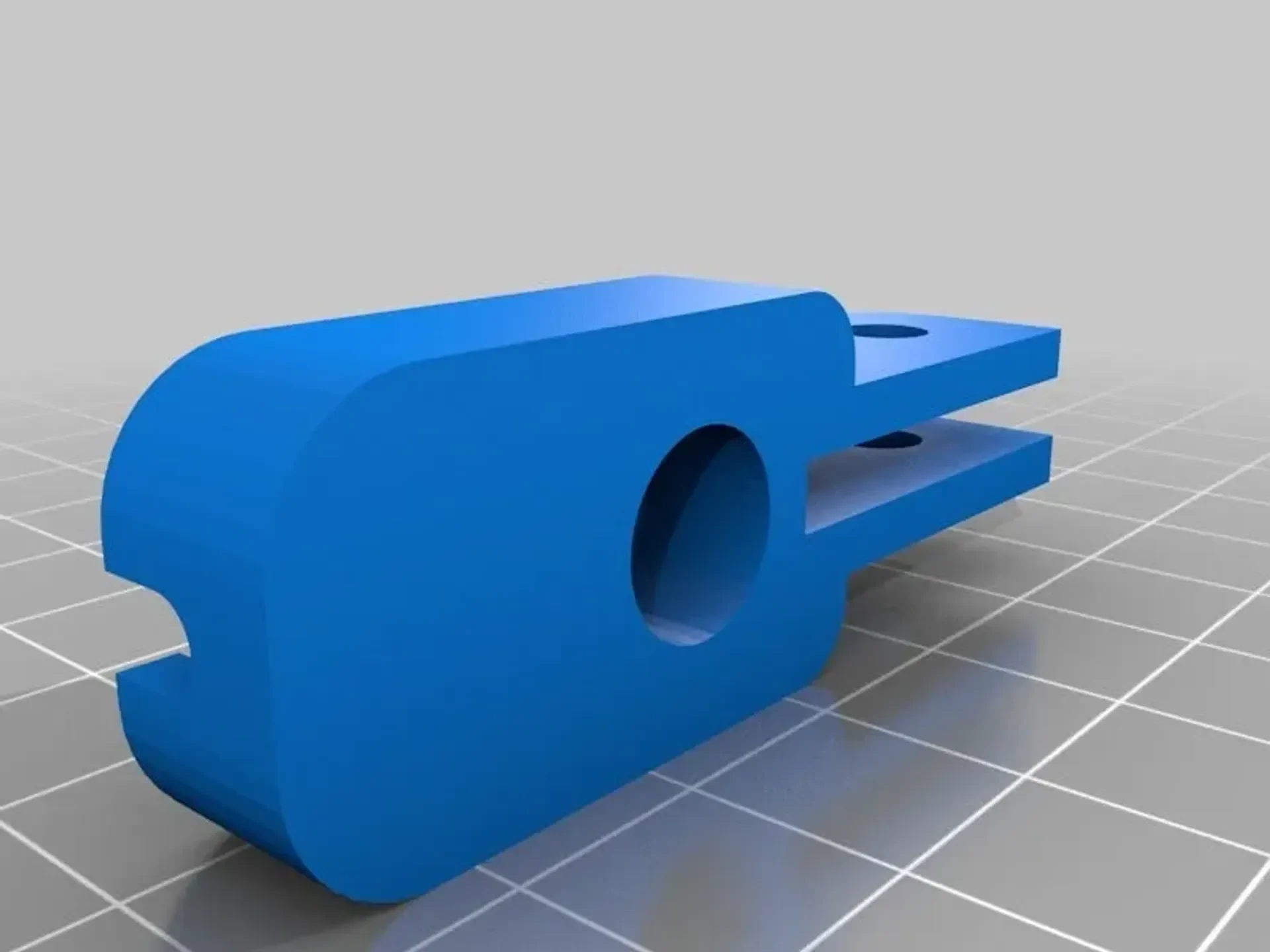

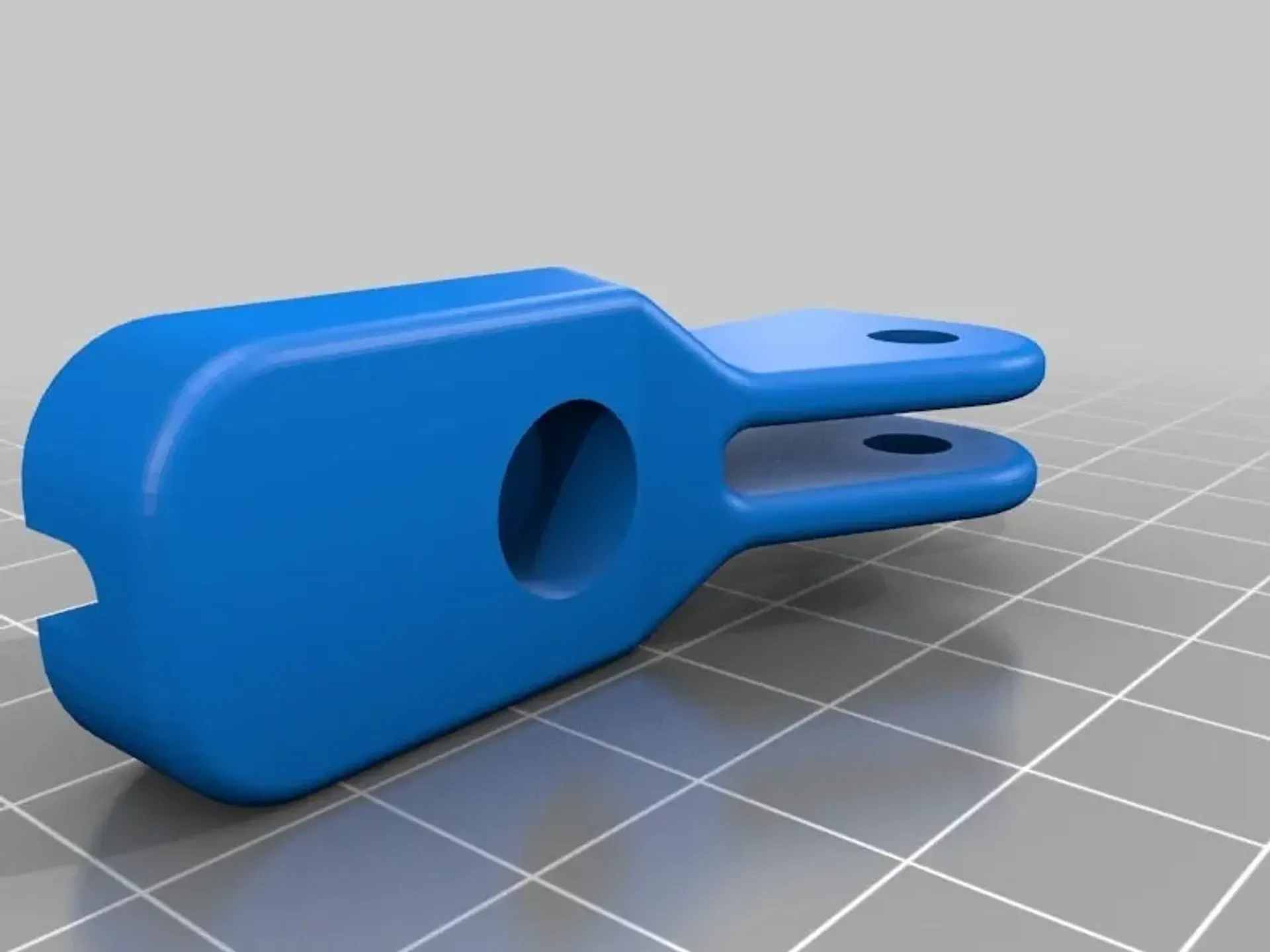

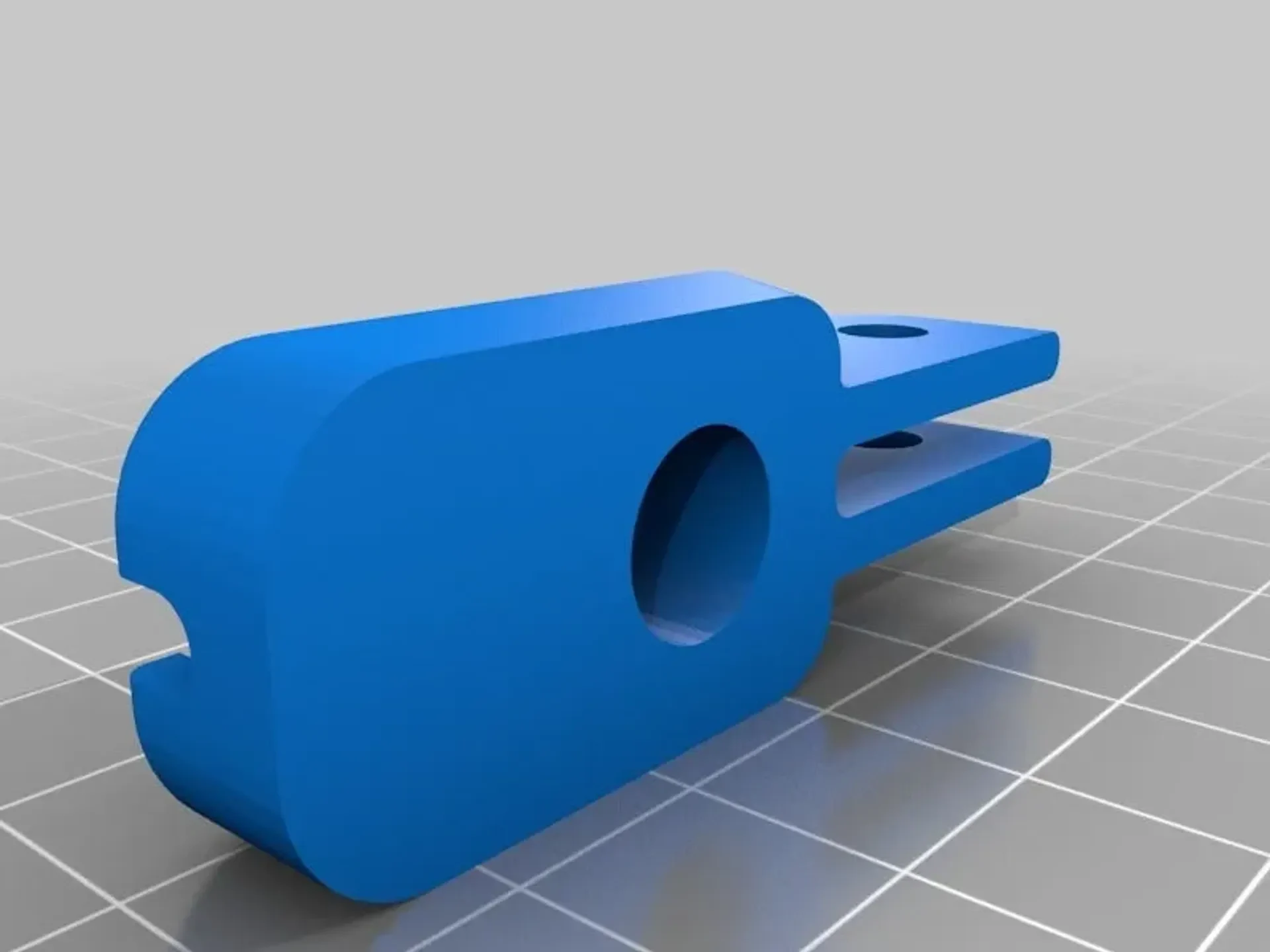

Эти файлы представляют собой три разные версии крепления для крепления светодиодного фонаря Magicshine к шлему Giro Montaro с помощью прилагаемого крепления GoPro. Это может работать для других шлемов и светодиодных фонарей, YMMV.

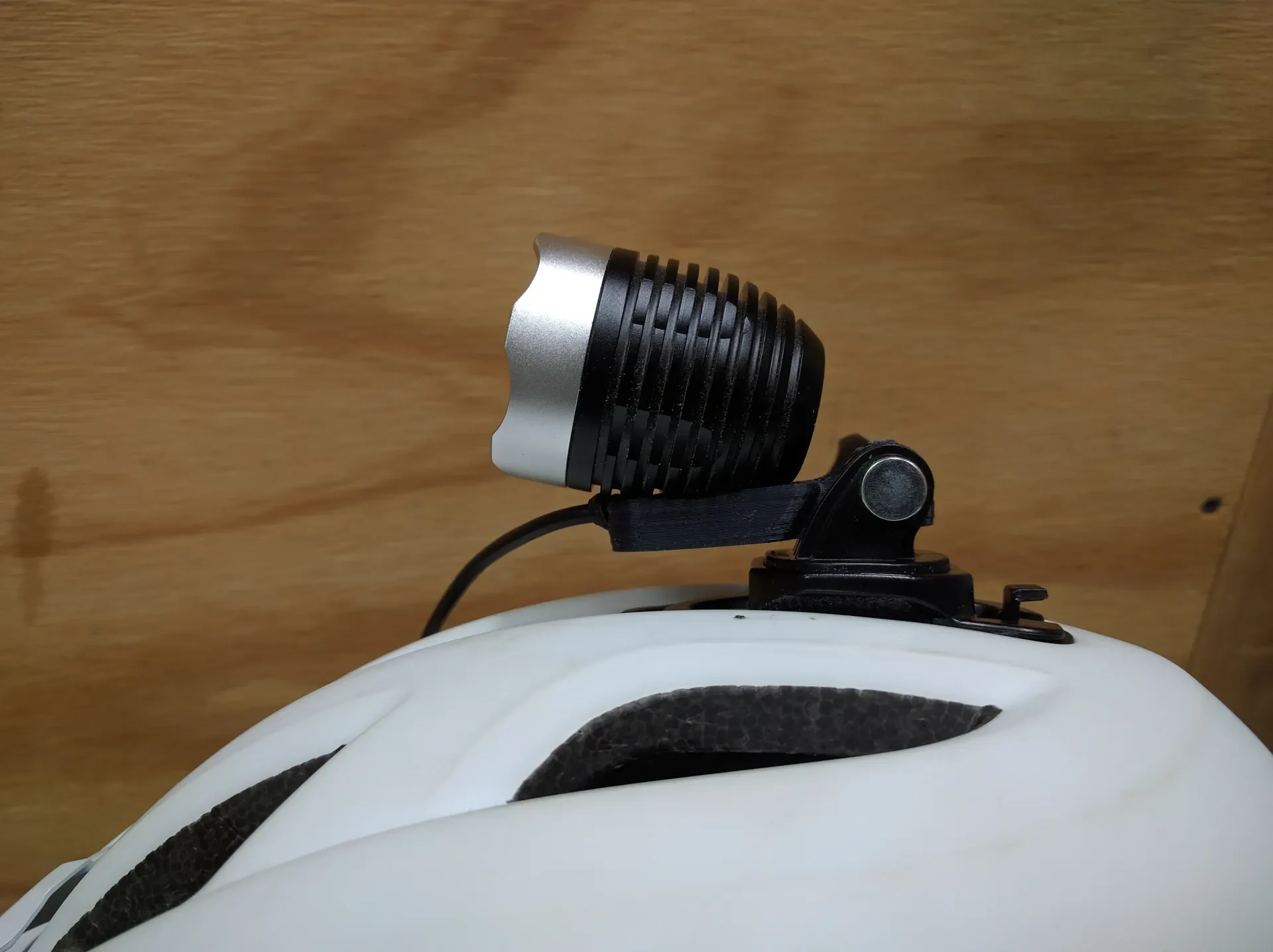

Вероятно, вам захочется использовать версию Rev 3, поскольку она размещает источник света ближе к шлему и дает больше возможностей для регулировки.

Примечание. Я опубликовал несколько других адаптеров Magicshine для крепления шлема GoPro:
Джиро Редактировать: http://www.thingiverse.com/thing:684331
Общий: http://www.thingiverse.com/thing:197074.

Распечатать инструкции

Несвязанные теги: Крепление светодиодного фонаря

Категория: Настройки печати для спорта и активного отдыха

Производитель принтера: RepRap

Принтер: МендельМакс 1.5

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2 мм

Заполнение: 70%

Примечания:

Я использовал высоту слоя 0,2 мм и заливку 70% ABS. Эти детали предназначены для печати без поддержки. Вам придется повернуть детали, чтобы они ровно лежали на печатной платформе, обычно на + или — 90 градусов по оси X.

Как я это разработал

Разработано с использованием Solidworks 2016. Я включил как файлы .STL, так и собственные файлы Solidworks, чтобы вы могли весело создавать ремиксы.
