Крепление для велосипеда через ось

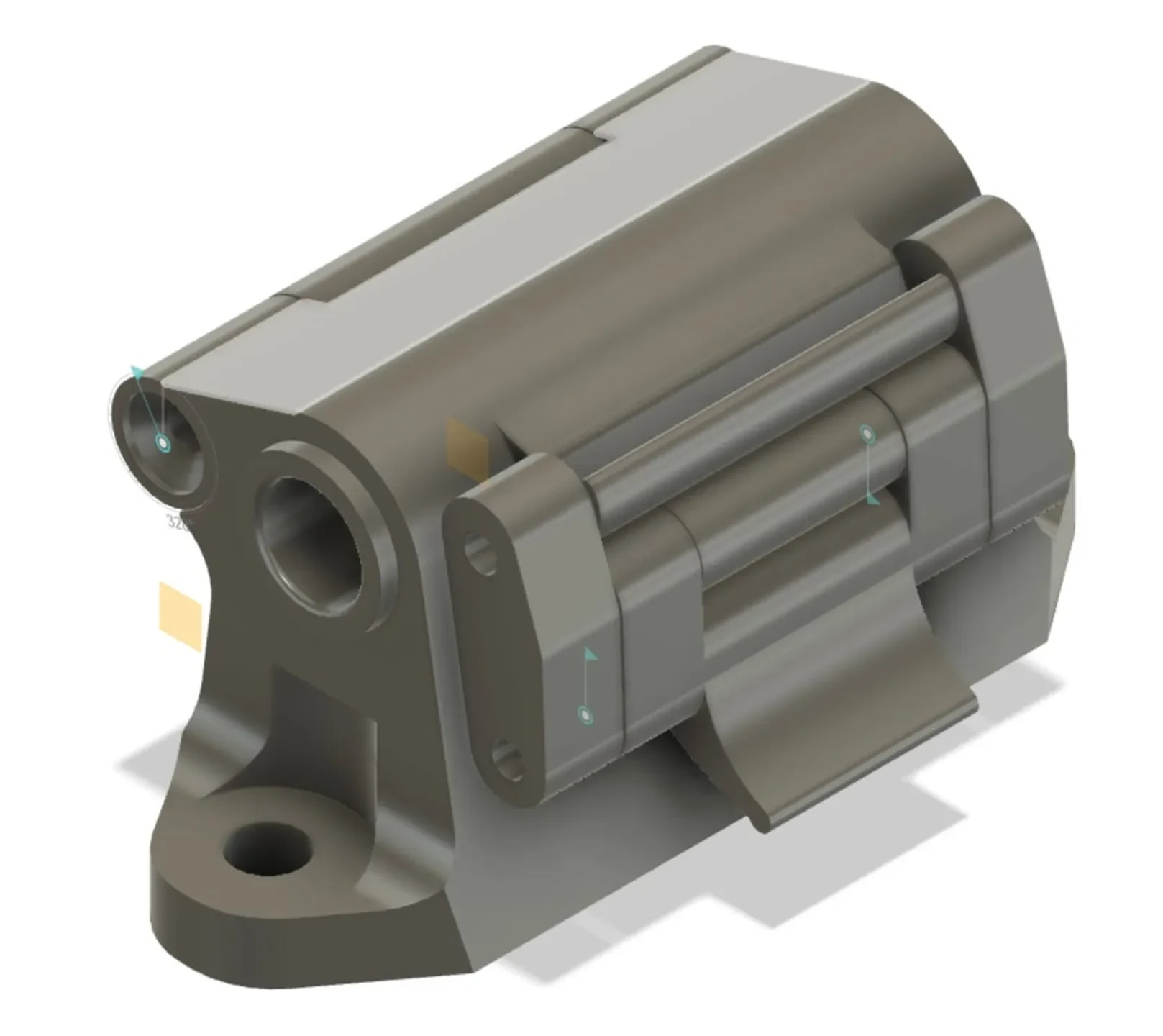

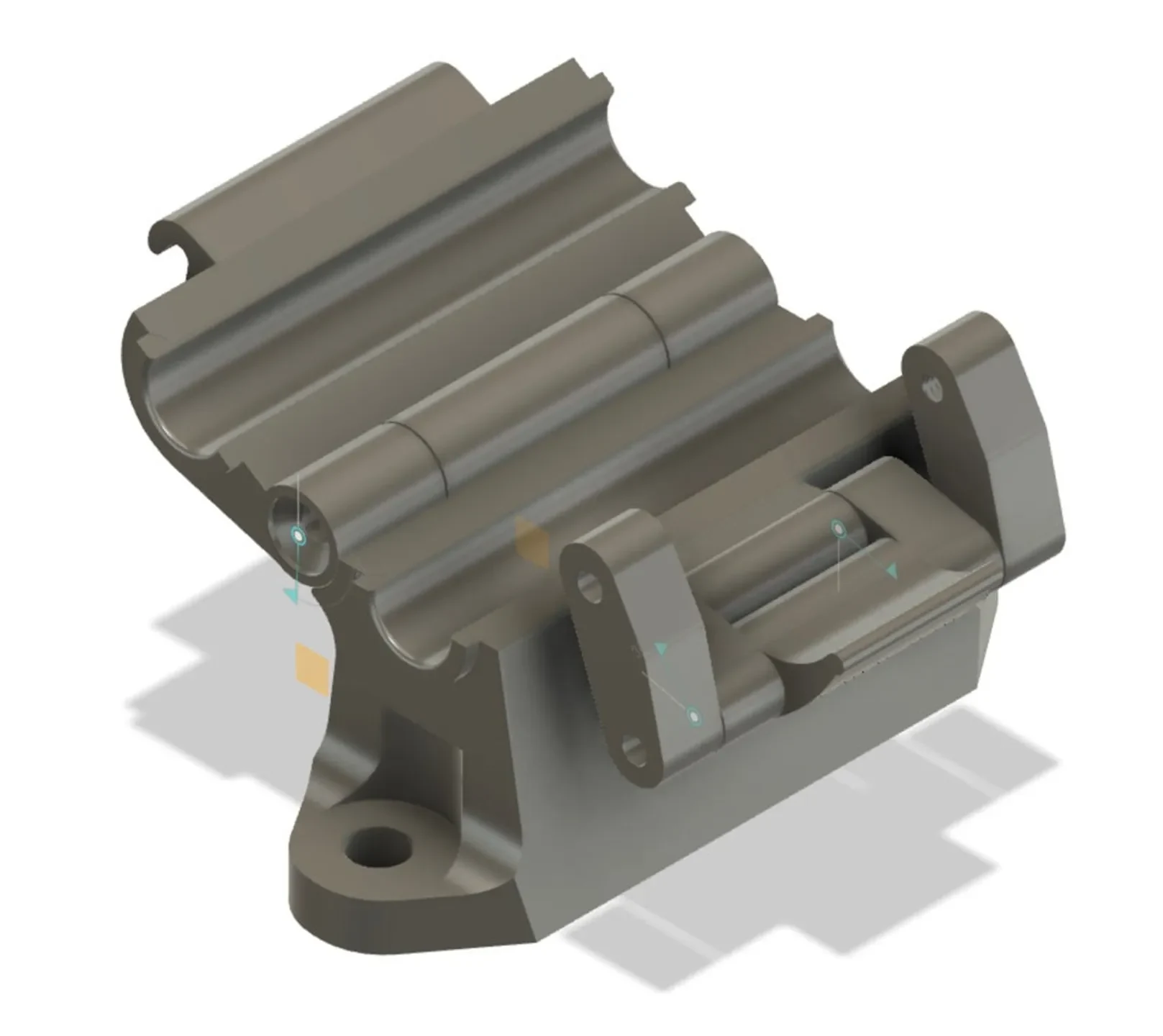

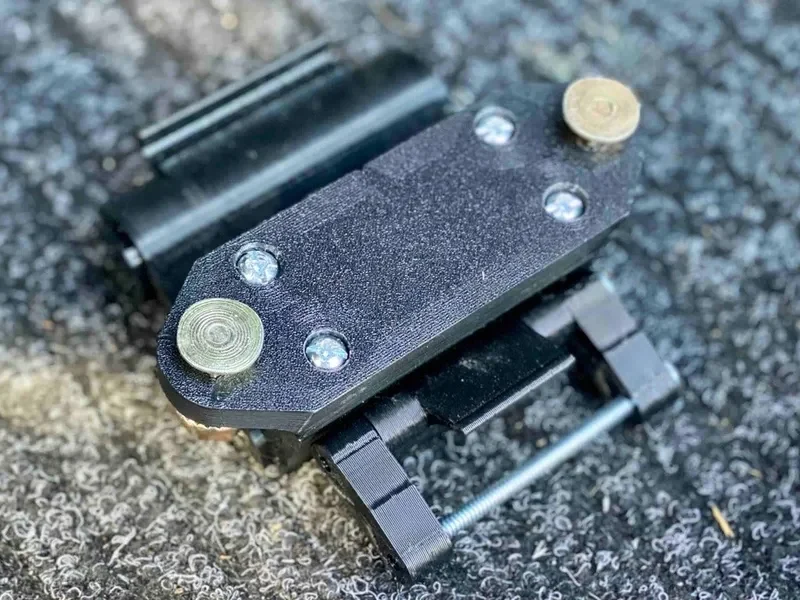

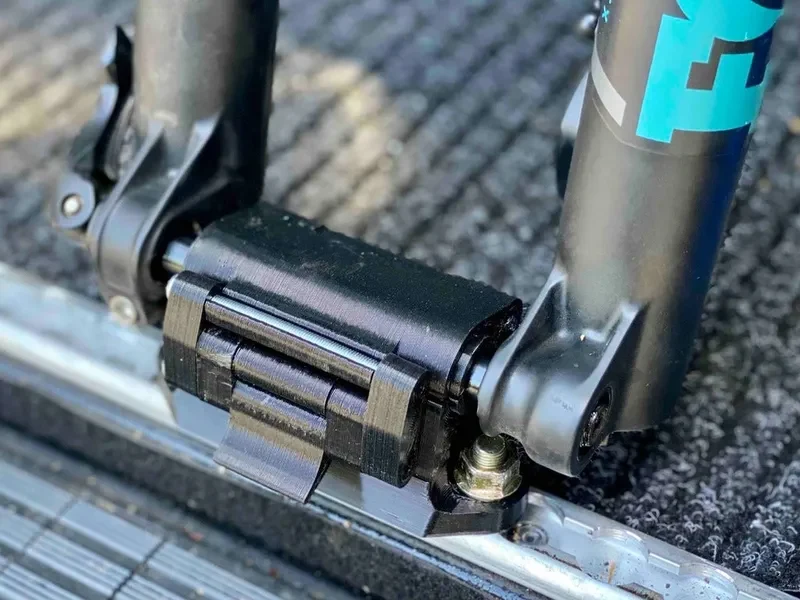

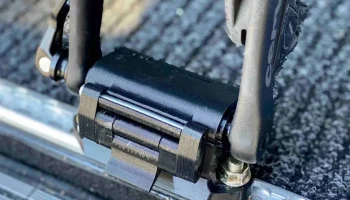

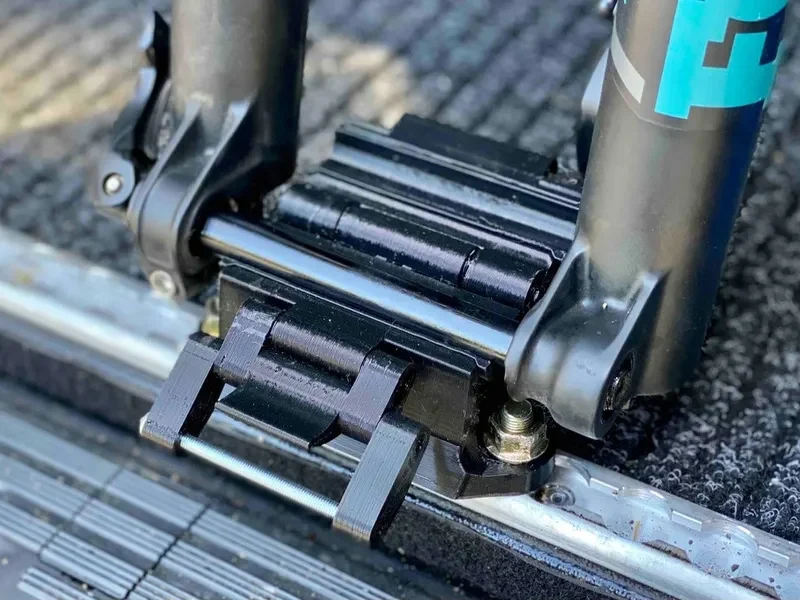

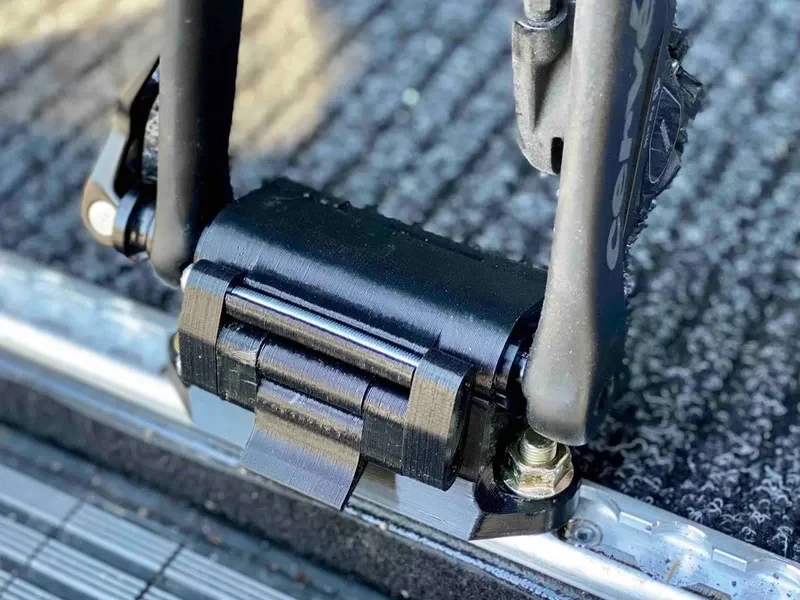

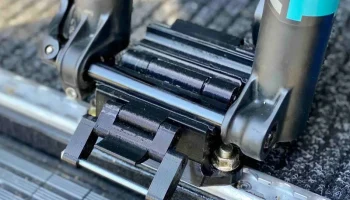

Нужен был способ установить велосипеды со сквозными осями в задней части моего фургона. Остановился на этой конструкции зажима, так как с ней легче загружать и разгружать велосипеды, чем со сплошными креплениями через ось, которые я использовал раньше.

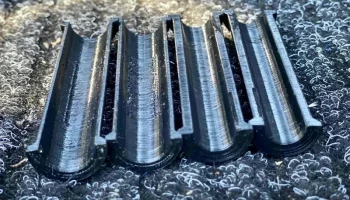

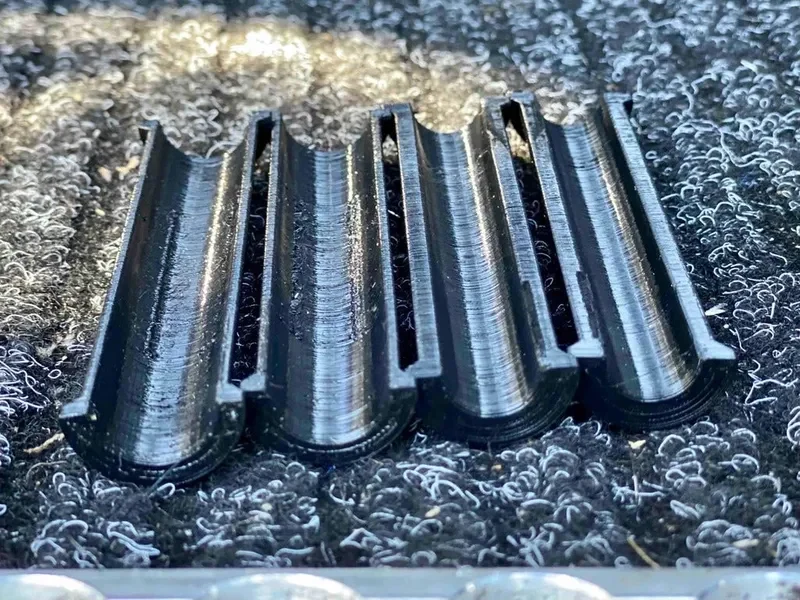

Он был разработан для работы со сквозными осями 12x100 мм, 12x110 мм, 15x100 мм и 15x110 мм. Есть две разные втулки диаметром 12 или 15 мм, которые защелкиваются на месте. Я напечатал рукава из ТПУ 98А, но также протестировал и работает с PETG, PLA или ТПУ 95А. Втулки взаимозаменяемы, поэтому одно крепление можно использовать для разных велосипедов, меняя втулки.

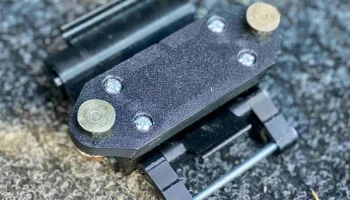

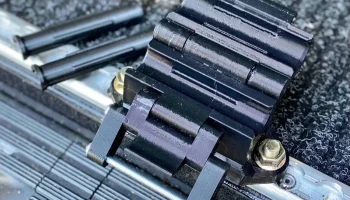

Основания бывают двух разных вкусов: узкие и широкие. Основание является модульным, поэтому либо крепление можно установить на верхнюю половину, либо верхнюю половину можно установить непосредственно через 4 отверстия размером 1/4 дюйма — 20. Расстояние между базовыми отверстиями на обоих креплениях рассчитано на основе алюминиевой L-образной направляющей со шпилькам�� 3/8 дюйма. Я также предоставил версию с отверстиями 1/4 дюйма для различных вариантов крепления, если вы не используете L-Track.

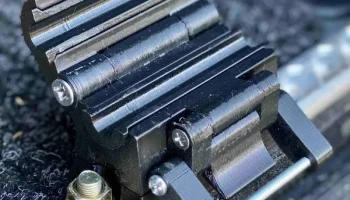

Протестировав несколько фиксирующих кулачков, я остановился на одном со смещением рычага на 2 мм, чтобы он фиксировался на месте. После нескольких часов езды он остался крепким и не ослабел.

Я распечатал свои камлоки из PETG и ТПУ 98А и предпочитаю ТПУ, но оба работают. Я предоставил 3 версии замков, чтобы вы могли настроить, насколько плотно вы хотите, чтобы замок был. Я рекомендую сначала попробовать вариант без смещения.

Я напечатал все детали с 11 стенками по периметру, чтобы убедиться, что они очень прочные. Не уверен, что это совершенно необходимо, но я бы предпочел, чтобы он был слишком жестким, чем развалится. Я изо всех сил старался сломать это крепление и внес множество усовершенствований в конструкцию, чтобы сделать его максимально прочным. Я напечатал все детали из PETG, за исключением втулки и кулачкового замка, которые были напечатаны из ТПУ 98А. Для всего крепления с узким основанием требуется около 240 г нити.

Необходимое оборудование;
1x — 1/4"-20 x 3 3/8" винт с потайной головкой — для основной петли
4x — 1/4"-20 x 1,25" винт с потайной головкой или круглый крепежный винт — для основания
2x — #10-24 x 3-дюймовый круглый крепежный винт — для эксцентриковых замков
1x — #10-24 x 2" винт с потайной головкой — для кулачкового рычага

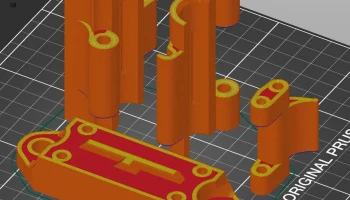

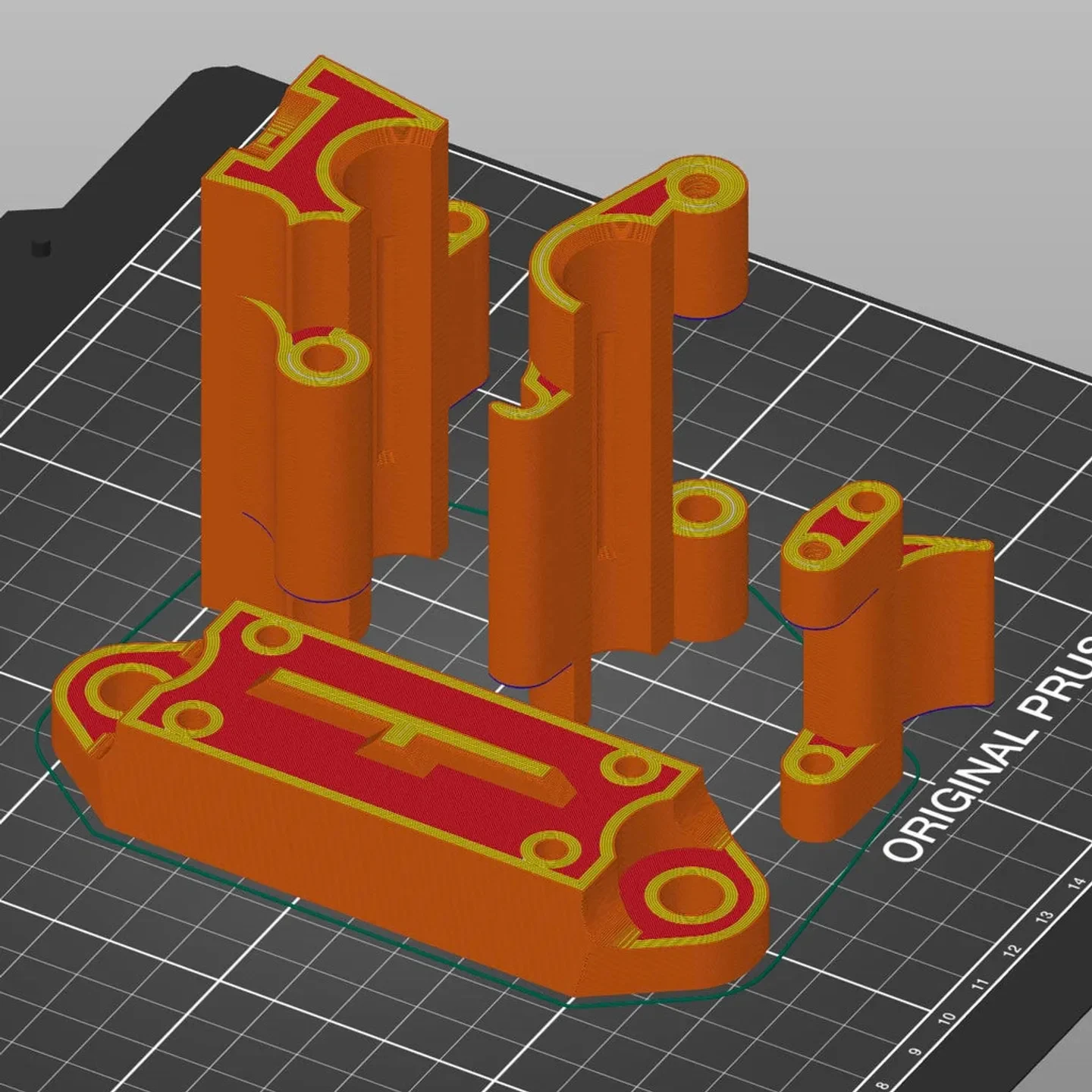

Детали для печати (рекомендуемая ориентация и опоры указаны на фотографиях)
1) Крепление BikeClampMount.Низ
2) BikeClampMount.Top
3) Кулачок.Рычаг
4) Cam.Lock.L
5) Cam.Lock.R
6) Рукав
7) База
