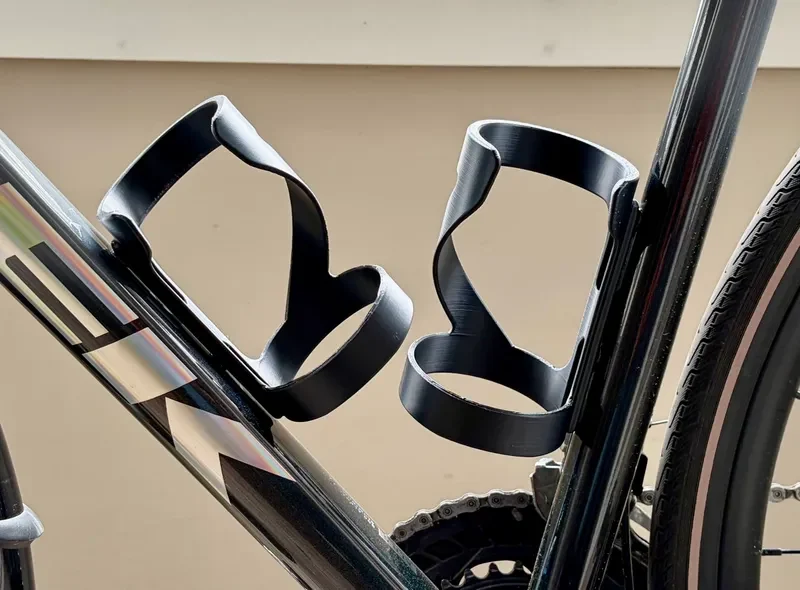

Велосипедный боковой погрузчик с клеткой для бутылки с водой

Мотивация

Я купил несколько клеток Canyon с боковой загрузкой для бутылок с водой для использования с полурамной сумкой, но не понимал, что вам нужно по одному в каждом направлении, чтобы иметь по два контейнера с одной и той же стороной, поэтому я разработал один, который можно было распечатать, чтобы иметь по одному каждого из них.

Подробности

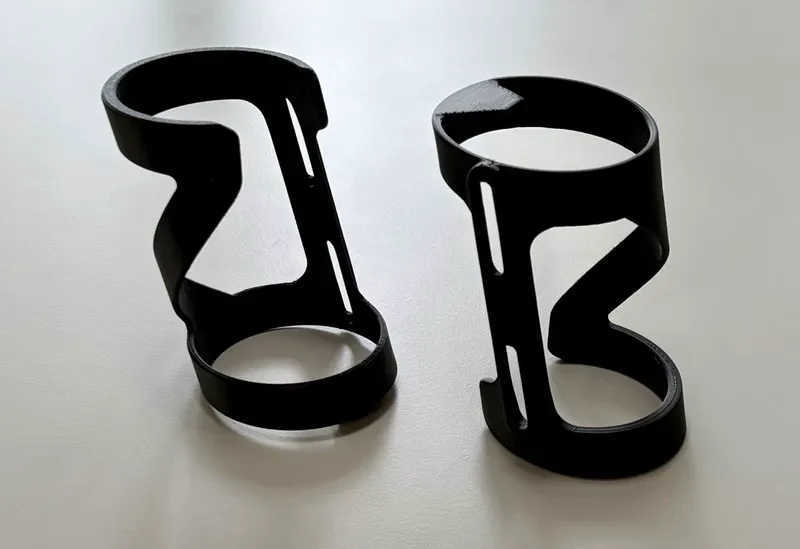

Клетка предназначена для стандартных бутылок с внешним диаметром 73 мм, но верхняя часть горлышка на несколько мм уже, чтобы лучше удерживать бутылку. Клетка хорошо сочетается с моими бутылками с водой CamelBak Podium на 24 унции. Я попытался спроектировать эту клетку без дополнительного оборудования, потому что это кажется более популярным.

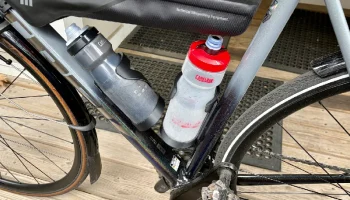

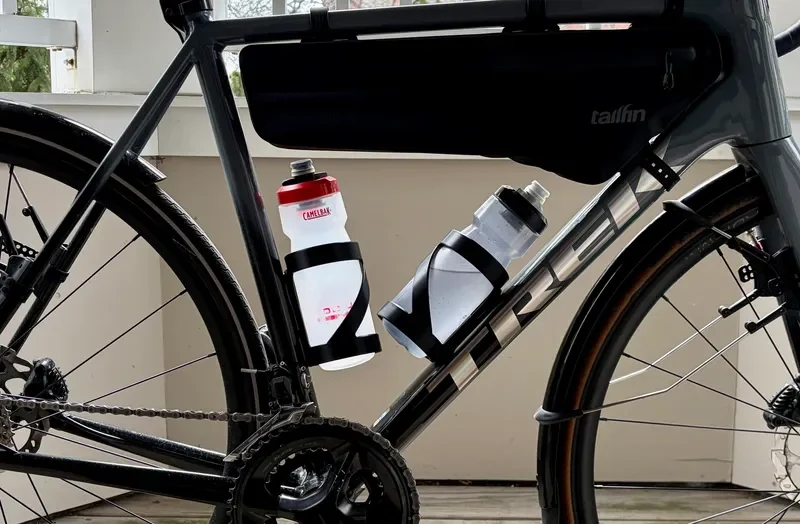

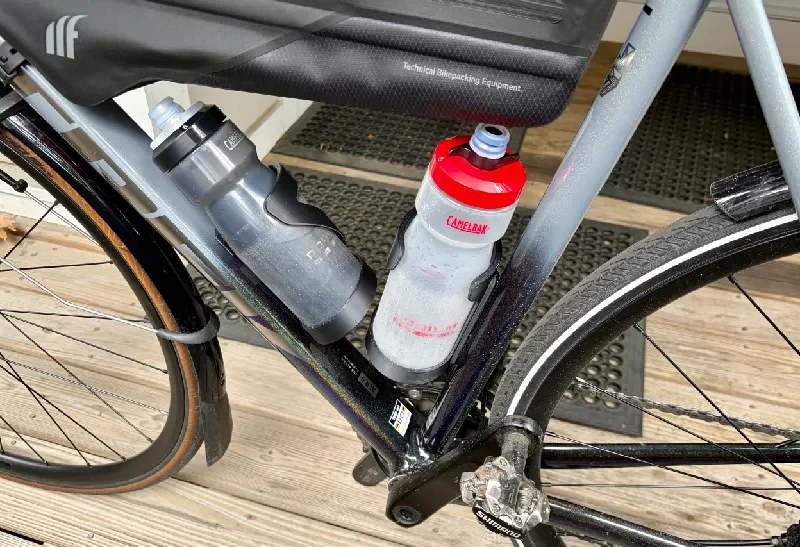

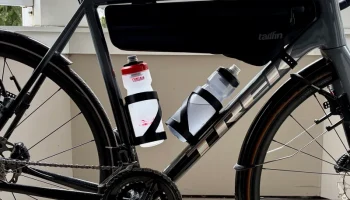

Вы загружаете бутылку с водой, помещая основание бутылки под углом в открытое нижнее кольцо, а затем наклоняя его вверх в верхнее кольцо.

Журнал изменений

10 мая 2026 г.: Мне удалось сломать клетку на позвоночнике, поэтому я добавил материал на позвоночник и опубликовал эту модификацию как версию «v2».

Советы по печати

Я рекомендую печатать их из ABS/ASA или PETG из-за их превосходных механических свойств по сравнению с PLA.

Я не печатал их на PLA, поэтому ваш опыт может измениться, если вы решите это сделать. Если вы напечатаете их из PLA, сцепление будет более прочным, но существует более высокая вероятность того, что что-то сломается, и со временем PLA также будет больше расползаться, ослабляя сцепление клетки.

Я печатаю с 4 периметрами с соплом 0,4 мм (т. е. толщина стенки 1,6 мм), но вы можете увеличить/уменьшить количество периметров, чтобы отрегулировать жесткость кольца (т. е. использовать больше периметров для более прочного захвата бутылки).

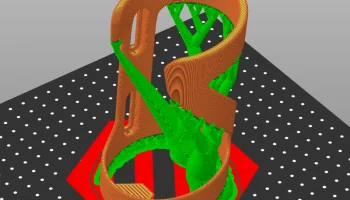

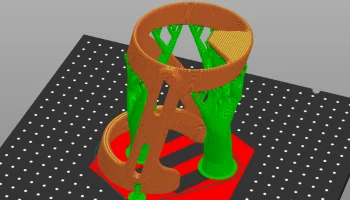

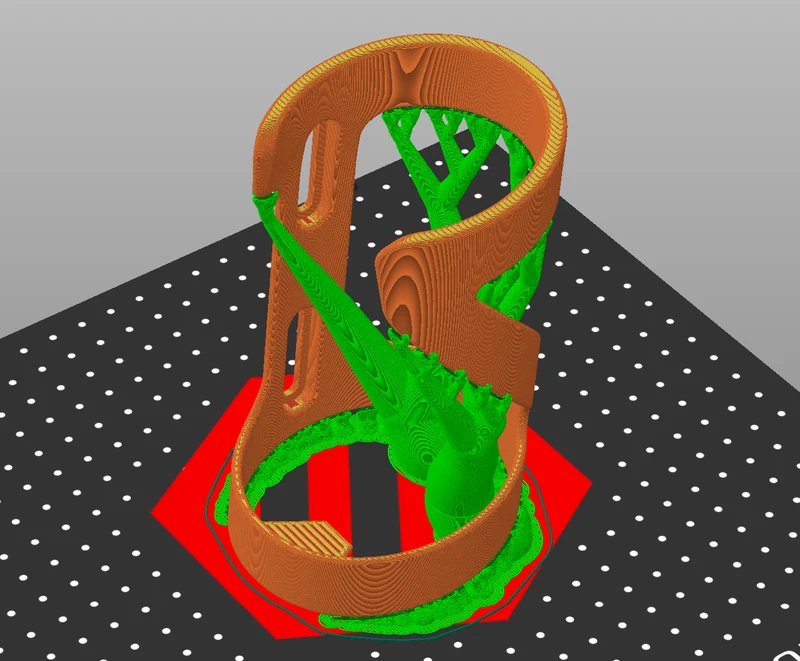

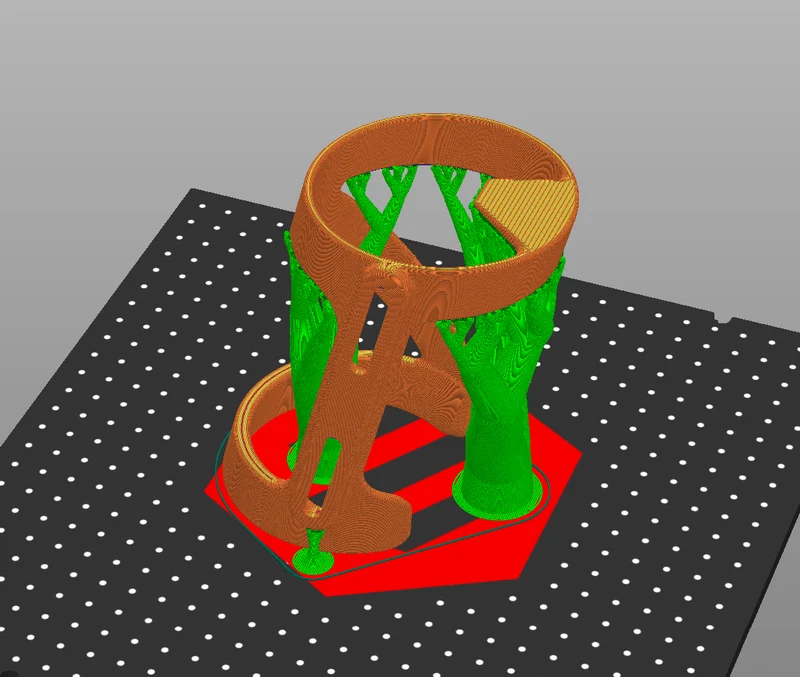

Я попробовал напечатать модель двумя способами: 1) с верхним зажимным кольцом, прижатым к станине, и 2) с ровно прижатым стопором к станине. В обоих случаях требуется хорошая адгезия основания и опор, а также использование примерно одинакового количества нити.

Я использую окрашенные опоры из органических материалов/деревьев для поддержки спирали и кольца, так как без этого сопло моего принтера могло бы удариться о них и потенциально поднять отпечаток со стола. Использование z-hop или замедление перемещения может сделать это ненужным.

Зеркально отразите часть в слайсере, если вам нужна клетка, обращенная в другую сторону.
