Клетка для велосипедной бутылки с водой (высокая)

Мотивация

Мне нужна была клетка для бутылок, которая могла бы надежно удерживать относительно высокие бутылки, была бы относительно легкой и на ней было бы легко печатать (т. е. без большого количества крутых выступов). Я черпал вдохновение из этого дизайна, который мне понравился, но был слишком коротким, и его было трудно печатать без подставок (но он хорошо подходит для более коротких бутылок!).

Подробности

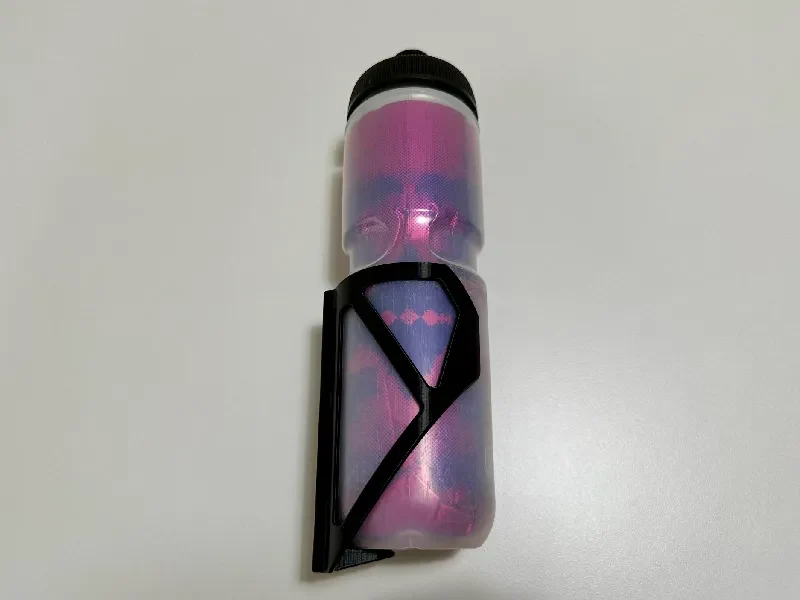

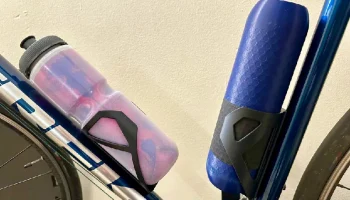

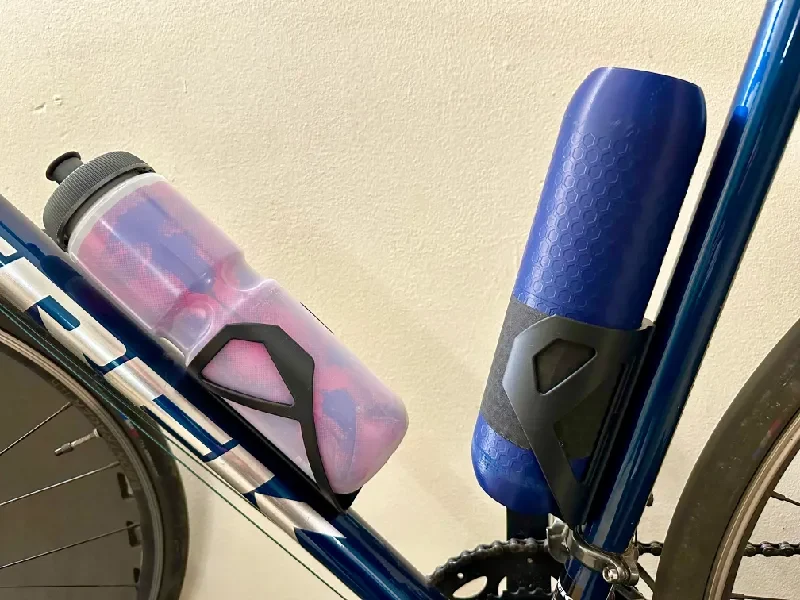

Клетка предназначена для хранения стандартных бутылок с внешним диаметром 73 мм, но я также спроектировал ее так, чтобы она хорошо сочеталась с контейнером для хранения флягодержателя. «Глубина» держателя составляет 125 мм (~5 дюймов), что, по моему мнению, идеально подходит для более высоких спортивных бутылок емкостью 24 унции (~700 мл).

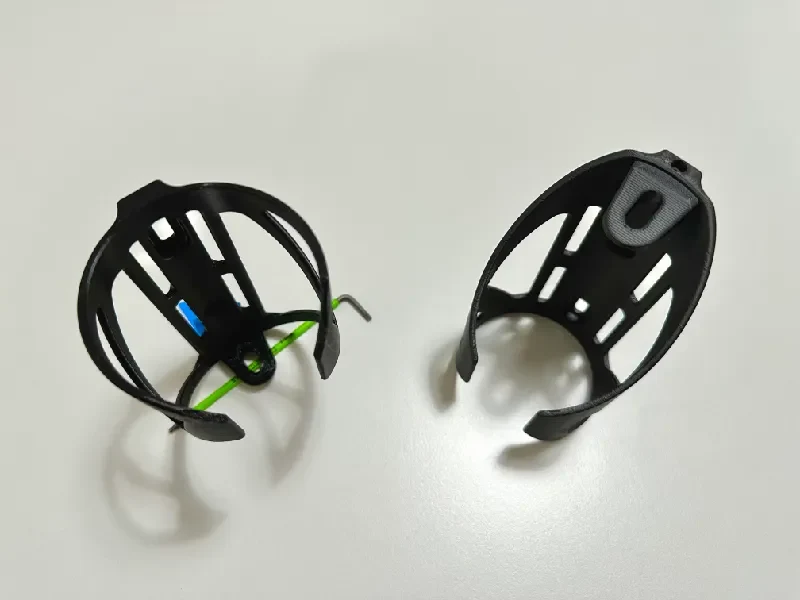

Есть 4 версии:

Цельный, свободный захват
Цельный, надежный захват
Мног��компонентный, свободный захват.
Многокомпонентный, надежный захват

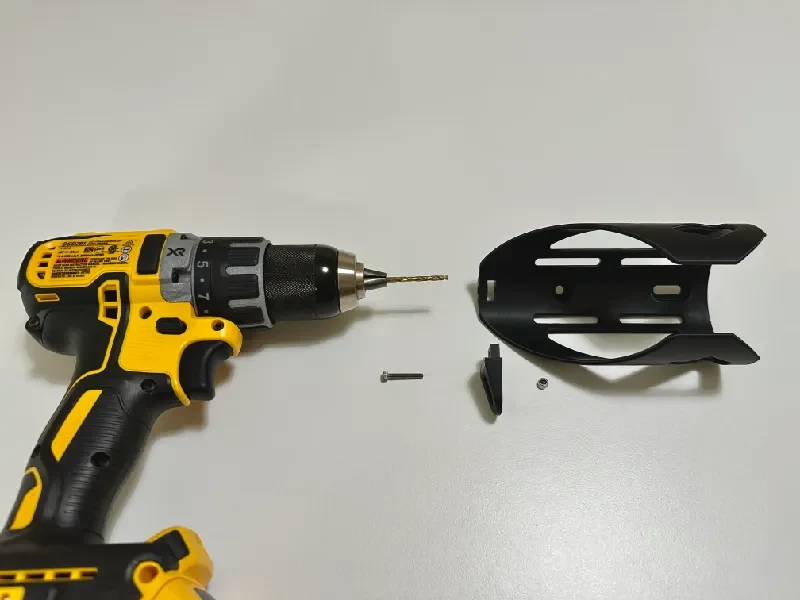

В версии, состоящей из нескольких частей, кольцевая часть клетки отделена от концевого стопора, и требуется просверлить несколько временных перемычек для установки винта M3x20 и контргайки. Цельный вариант в этом не нуждается, но требует опор для выступающего концевого стопора.

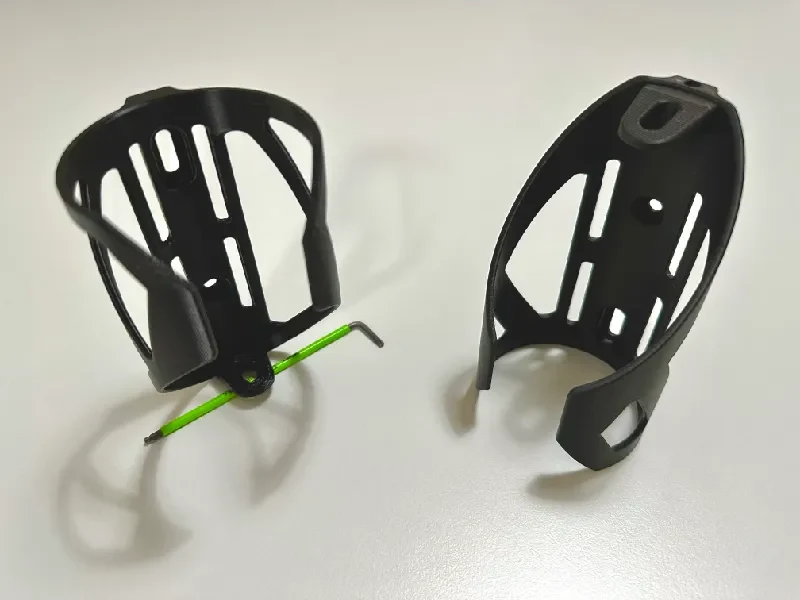

Версия со свободным хватом имеет более узкие стенки и не так крепко держится, как версия с более ш��рокими стенками и твердым хватом. Версия с твердым захватом стала результатом экспериментов с различными материалами, где свободного захвата было достаточно для PLA, но не для ABS, поэтому для ABS была разработана более жесткая версия. Использование жесткого захвата с PLA позволит получить довольно плотный захват.

Советы по печати

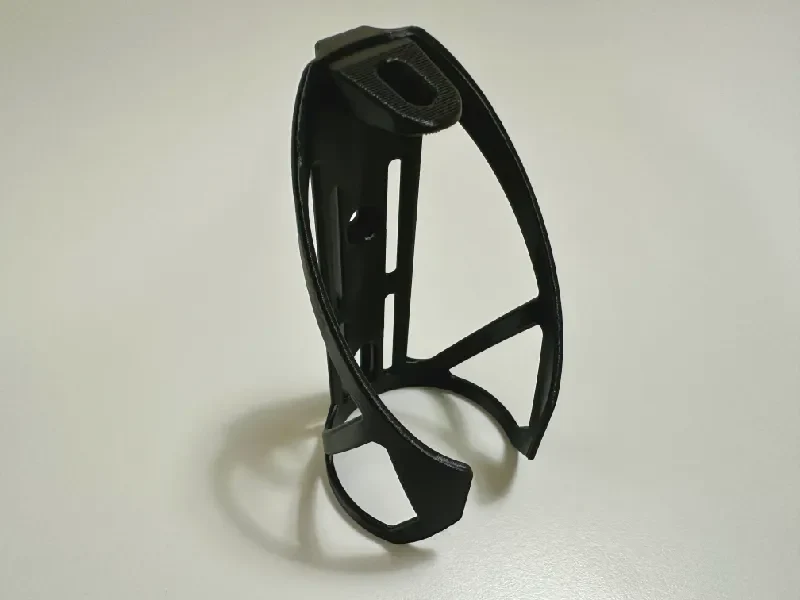

Для цельного изделия добавьте опору под вкладкой (мне нравятся плотные опоры). Никаких других подставок не требуется, если у вас есть приличное охлаждение и вы не печатаете слишком быстро.
Увеличение времени в разделе «Замедлить печать, если время печати слоя ниже» замедлит печать, но может уменьшить скручивание нависающих углов.
Убедитесь, что кровать имеет достаточную адгезию, или добавьте поля.
Рекомендуемая настройка нарезки:
