Крепление велосипедного насоса для FastTrack

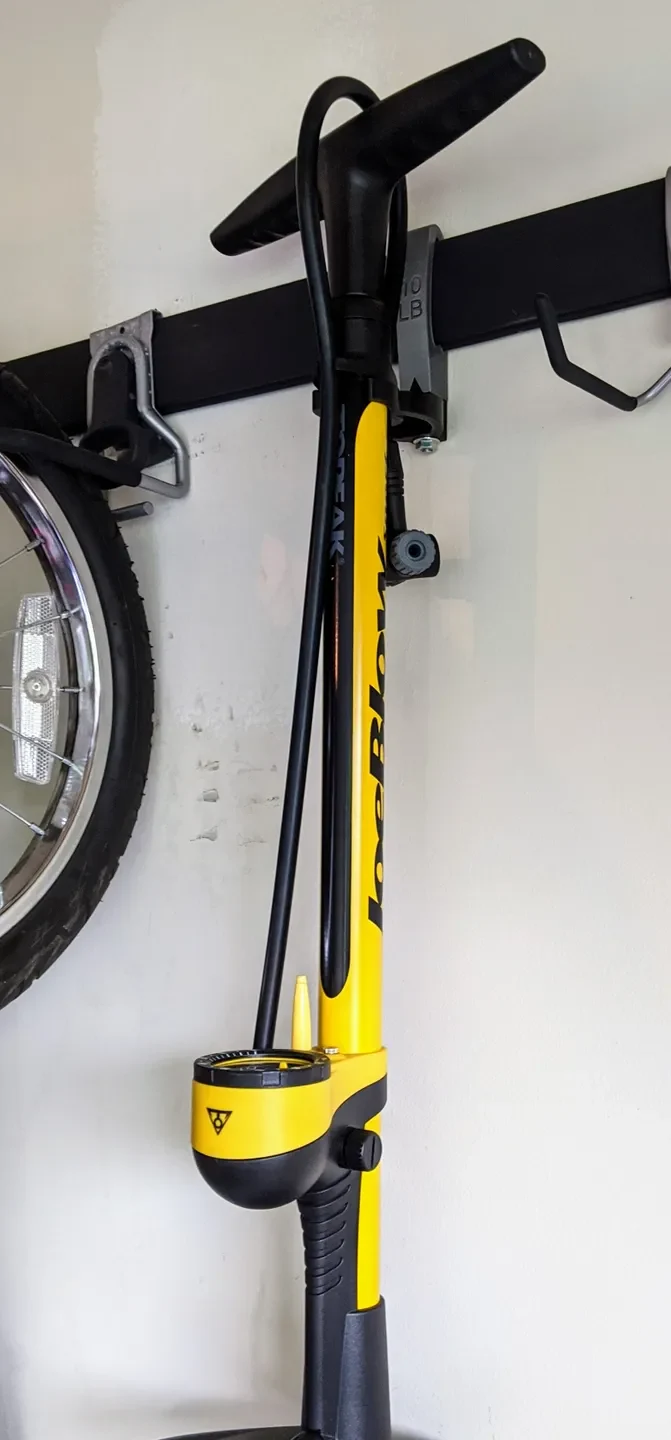

Повесьте свой велосипедный насос Joe Blow Sport с помощью этого специального крючка на направляющую Rubbermaid FastTrack. Я разработал его для себя, потому что это был первый качественный велосипедный насос, который я купил, и хотел защитить его от маленьких рук и уменьшить беспорядок на полу. Мне нравятся варианты Rubbermaid, но я не хотел подвешивать насос за ручки с помощью обычного крючка, который перенес бы вес насоса на шланг. Я имею в виду, что это, вероятно, не повред��ло бы, но, эй, создание нестандартных вещей — вот почему я купил 3D-принтер. Верно? Надеюсь, что другие найдут это полезным. Если вы обнаружите, что он работает с другими насосами, напишите мне, и я составлю список.

Примечание. В этой модели используется базовый зажим, разработанный gchad и опубликованный на Thingiverse (номер 3501995). Соответствующий stl-файл клипа включен сюда для удобства печати.

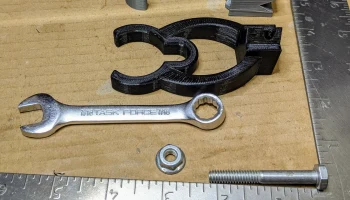

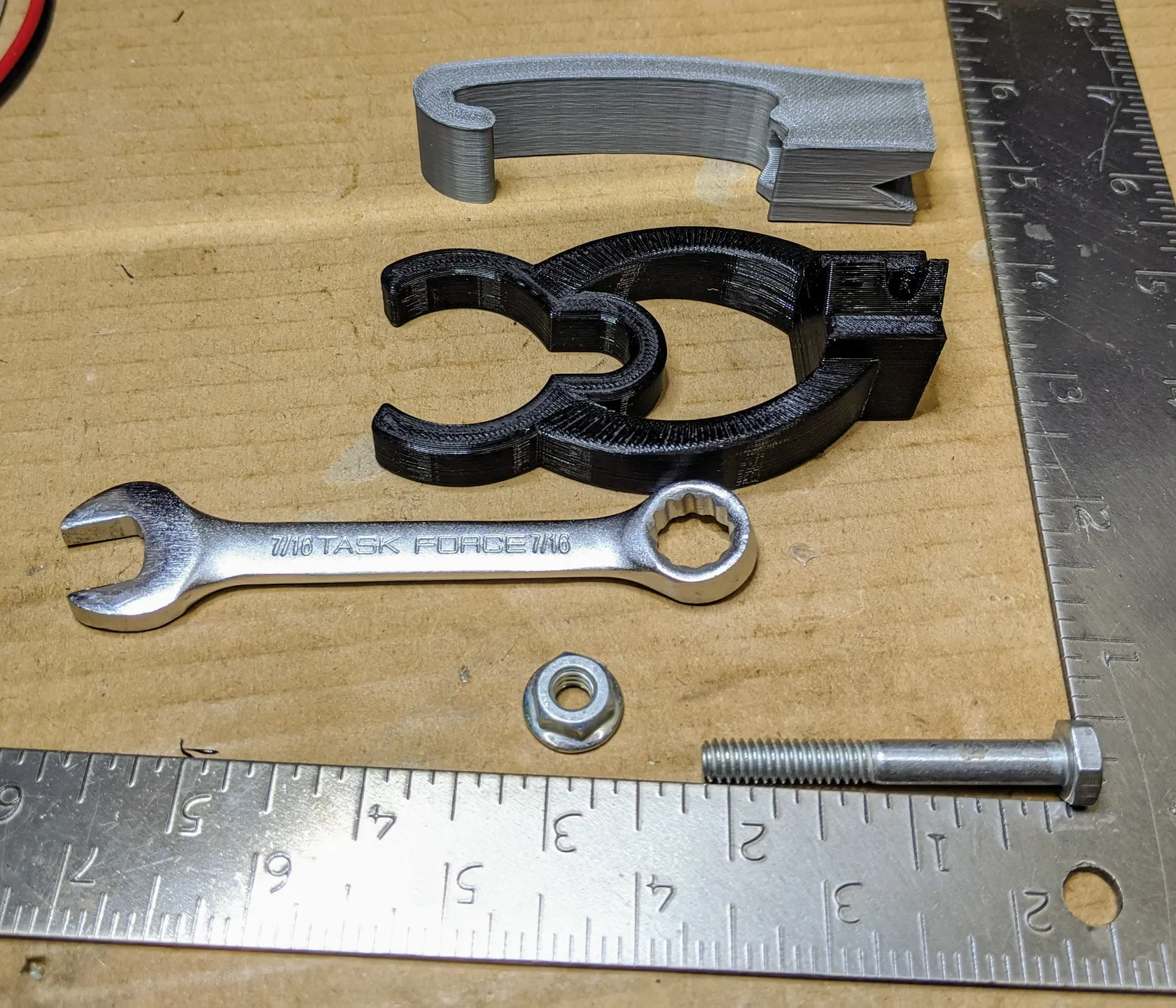

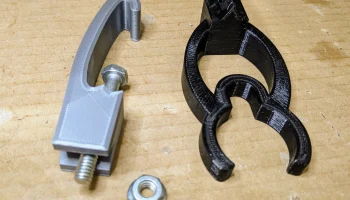

Для сборки требуются 2 печатные детали (1) зажим, (2) крюк велосипедного насоса. Вам также понадобится болт длиной 2 дюйма и 1/4 дюйма и гайка (предпочтительно стопорного или противоскользящего типа).

Это моя первая опубликованная конструкция (и третья полная переработка крюка для велосипедного насоса), поэтому отзывы приветствуются. Первый проект был моей первой попыткой работы в САПР. Это была довольно ��ромоздкая и, возможно, самая уродливая вещь, которую я когда-либо видел. Вторая попытка прошла гладко, но продержалась не более нескольких месяцев (из-за небольшого изгиба и плохой ориентации печати). Это третий дизайн, я перешёл с TinkerCad на Fusion 360 и начал всё с нуля. Я значительно расширил гибкую область, улучшил ориентацию печати и вполне доволен результатом. Он должен быть достаточно прочным и выдерживать долгие годы.

Модель Fusion 360 доступна здесь: https://a360.co/2LRDGqL

Источник/вдохновение: Подвесные крючки Rubbermaid Fast Track V1.3 (https://www.thingiverse.com/thing:3501995)

Распечатать инструкции

Фотографии:

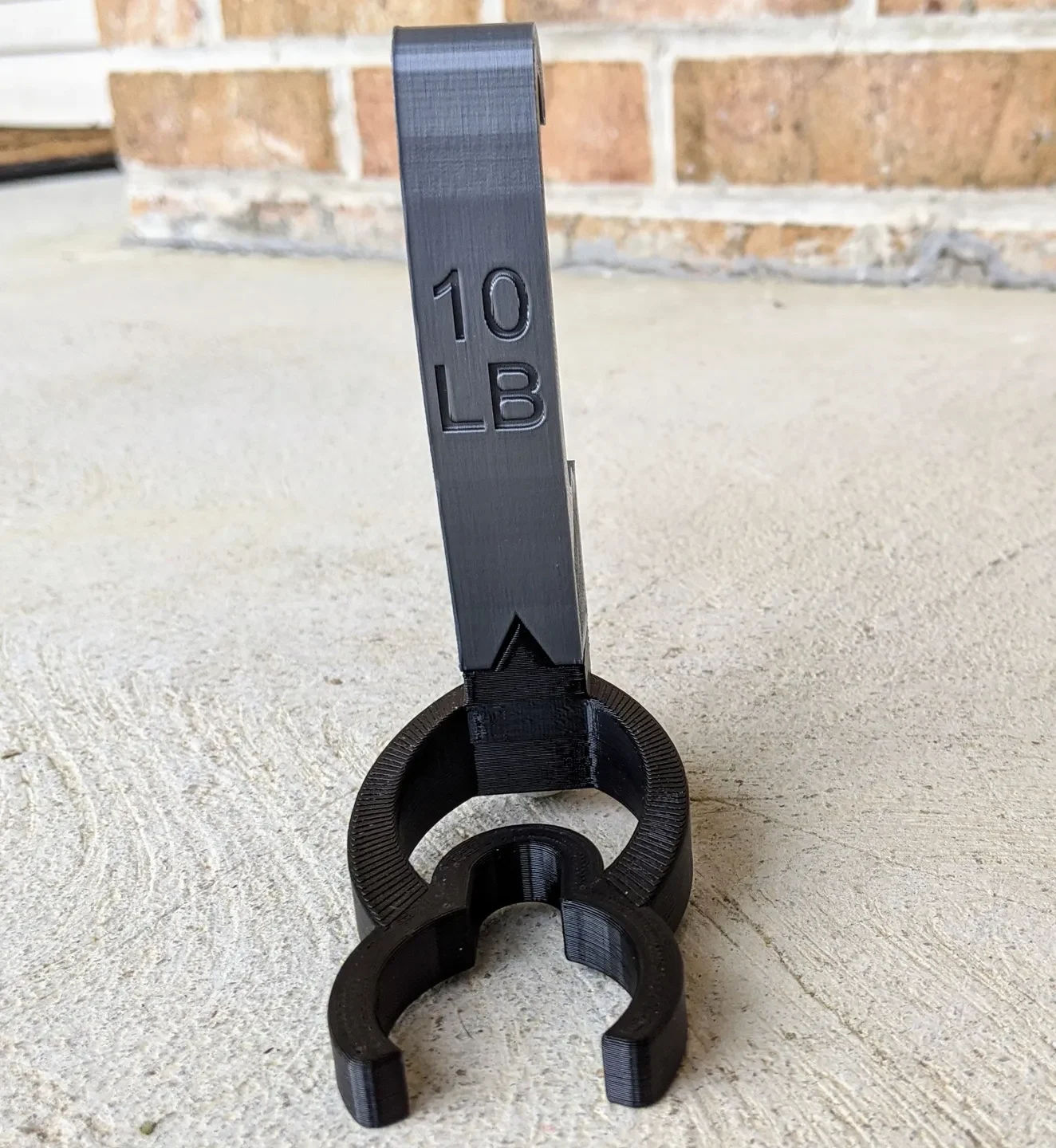

Серый зажим (10 фунтов) используется для крепления к направляющей FastTrack. Я напечатал это с помощью PLA, который поставлялся в комплекте с моим принтером Prusa (единственная нить накаливания, которая у меня была на тот момент), но сегодня я бы выбрал PETG. Черный велосипедный насос — мое творение (этот пост). Я напечатал его из PETG, потому что он более гибкий и лучше выдерживает нагрузки, а там, где он у меня в гараже, он иногда нагревается на солнце.

Добавление нескольких дополнительных периметров для прочности — хорошая идея для этих частей. Никакие опоры не нужны.

Распечатайте клип на боковой стороне.

Крючок печатает ровно для максимальной прочности.
