Чехол для велосипедного седла

Эта модель была разработана Орландо Фанти с использованием Fusion 360.

Вы можете свободно загружать, распечатывать, распространять и изменять с сохранением авторских прав.

Используйте его на свой страх и риск!

Это версия №5, но она опубликована первой. Предыдущие версии представляли проблемы при печати или при полевых испытаниях.

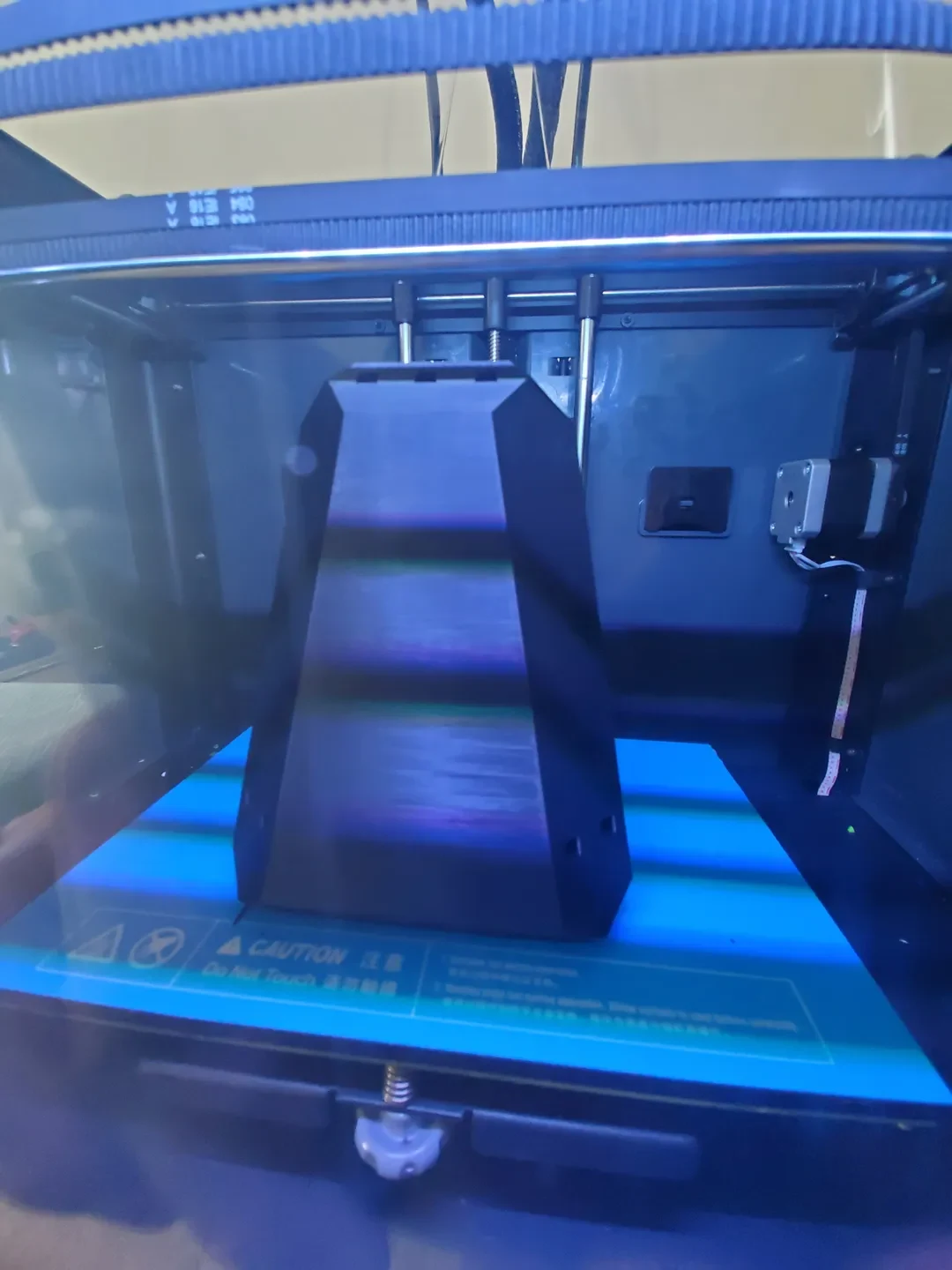

Мы разработали оба файла (корпус и об��ожку) для печати без подставок (обратите внимание на ориентацию). Кроме того, размеры деталей были рассчитаны на максимальный размер печати Flashforge Creator 2, который является принтером небольшого объема, поэтому не должно возникнуть проблем с печатью на другом оборудовании.

Наша модель была напечатана из ASA со слоем 0,15 мм и заполнением 20%, чтобы обеспечить хорошую механическую устойчивость. С другими материалами не тестировался, вероятно, они будут печатать норм��льно, помните об использовании на открытом воздухе и воздействии непогоды.

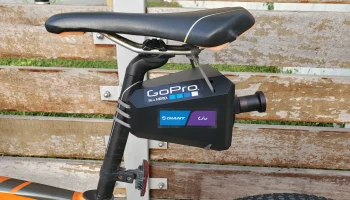

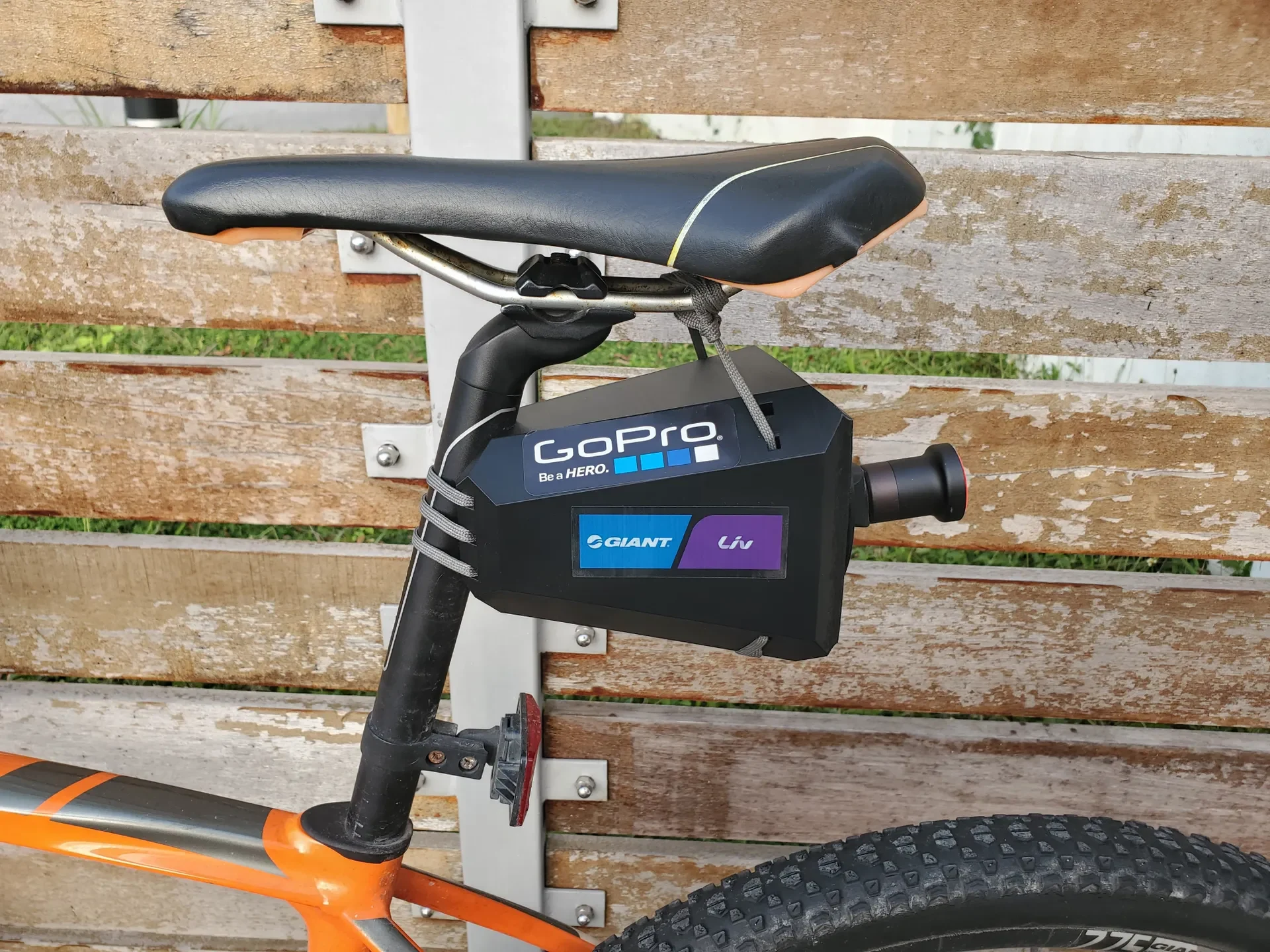

Отверстия в корпусе предназначены для использования веревки (шнурка или чего-то подобного) для крепления чехла к велосипеду и седлу. Не забудьте пропустить леску и снизу, чтобы распределить нагрузку более равномерно и избежать трещин в корпусе. Используйте свою креативность, чтобы связать линию по своему желанию. Для этой сборки я использовал одну линию шнурков, обратите внимание, что в большинстве частей вы можете пропустить эту линию внутри, чтобы скрыть ее. Маленькие ручки рекомендую, спасибо моя любимая жена! :-)

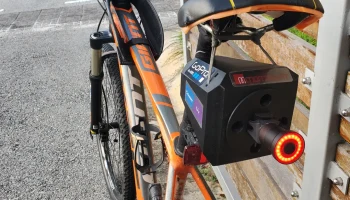

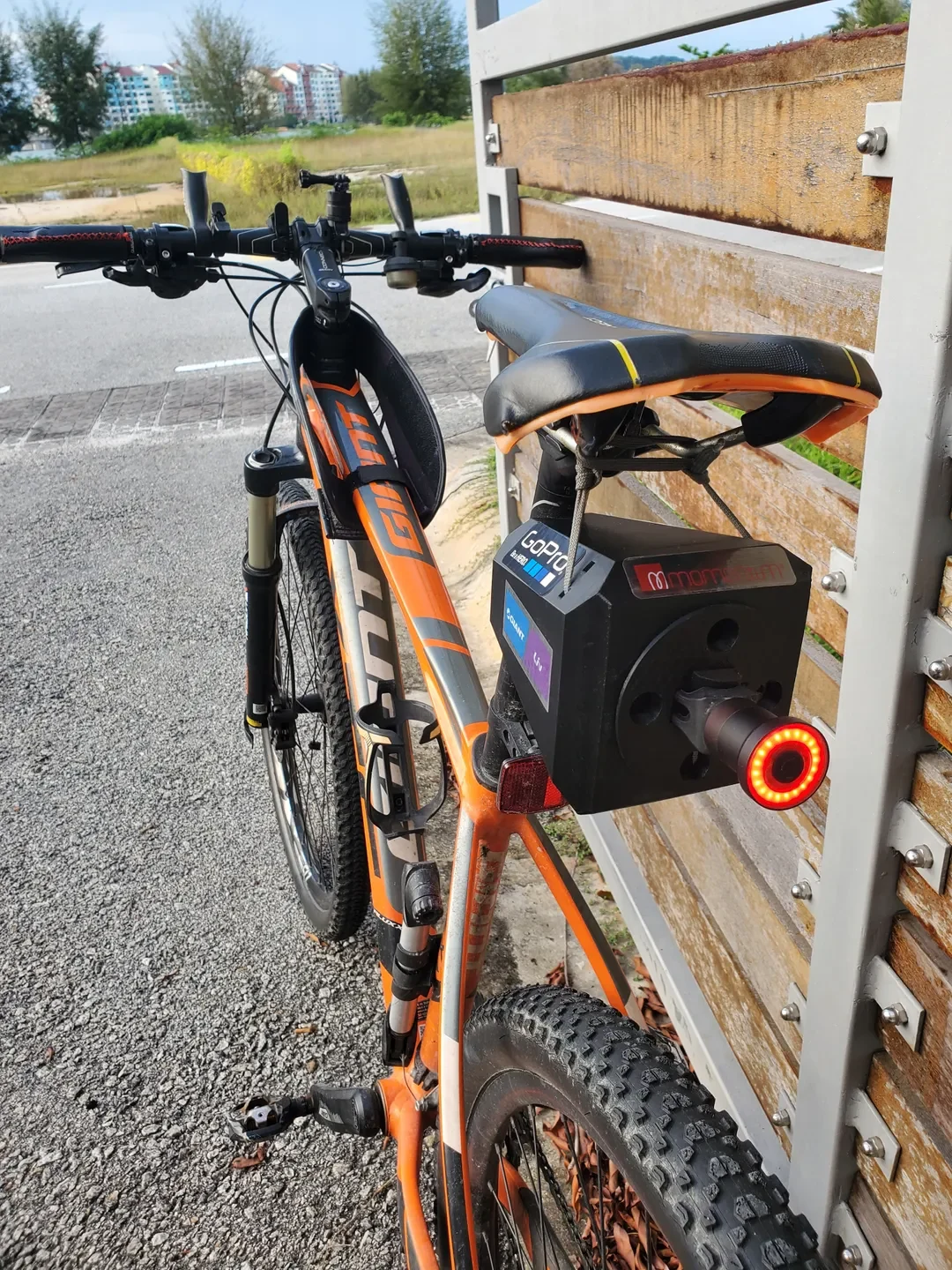

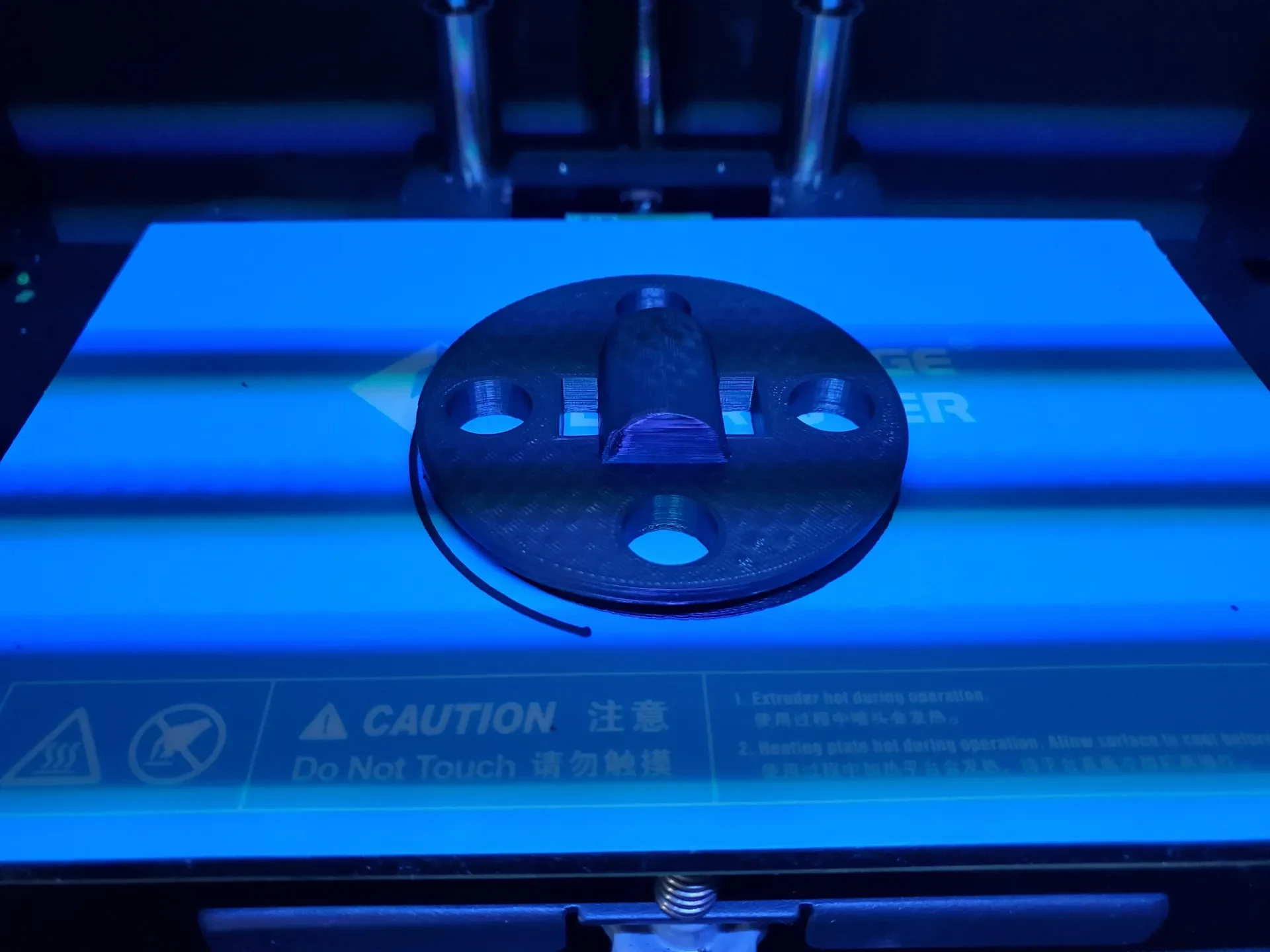

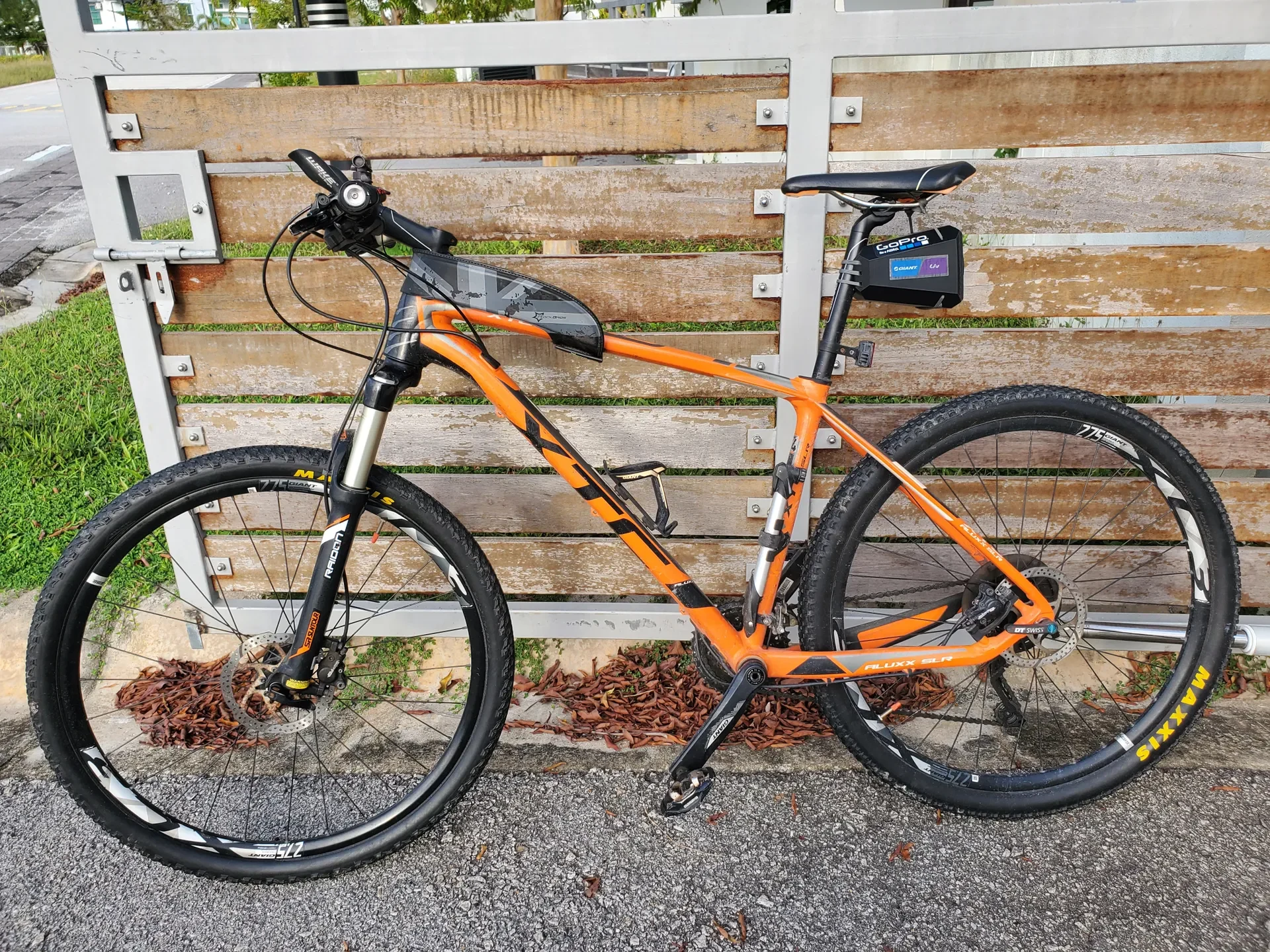

В крышке есть отверстия и половина цилиндра, позволяющие использовать задний фонарь, поэтому вы можете расположить его на более видном месте для обеспечения безопасности. (Смотрите на картинках)

И еще по поводу обложки: после печати с первого раза было довольно сложно прикрепить обложку к корпусу из-за налипания ниток. Используя инструмент, мы повторили движения открытия/закрытия несколько раз (~ 50 раз), пока открытие/закрытие системы не стало плавным. Это может варьироваться в зависимости от точности принтера, используемого материала и возникновения некоторой термической деформации (например, ASA склонна к ней). После этой настройки все рабо��ает отлично!

Поскольку это большой отпечаток, мы разработали толстые стенки, чтобы обеспечить необходимое сопротивление; более тонкие стенки в предыдущих версиях приводили к появлению трещин во время печати, сборки или использования. Мы не нашли хорошего решения для крышки на петлях, из-за этого модель имела структурную хрупкость, и крышка внезапно открывалась во время езды по неровной поверхности (например, по бездорожью). Конечно, другой ��изайн может решить эти проблемы в будущем. На данный момент решением является резьбовая система, которая не очень удобна в открытии/закрытии, но обеспечивает хороший глобальный компромисс, сохраняя устойчивость конструкции корпуса, надежна для езды по бездорожью и устойчива к нежелательному открытию крышки.

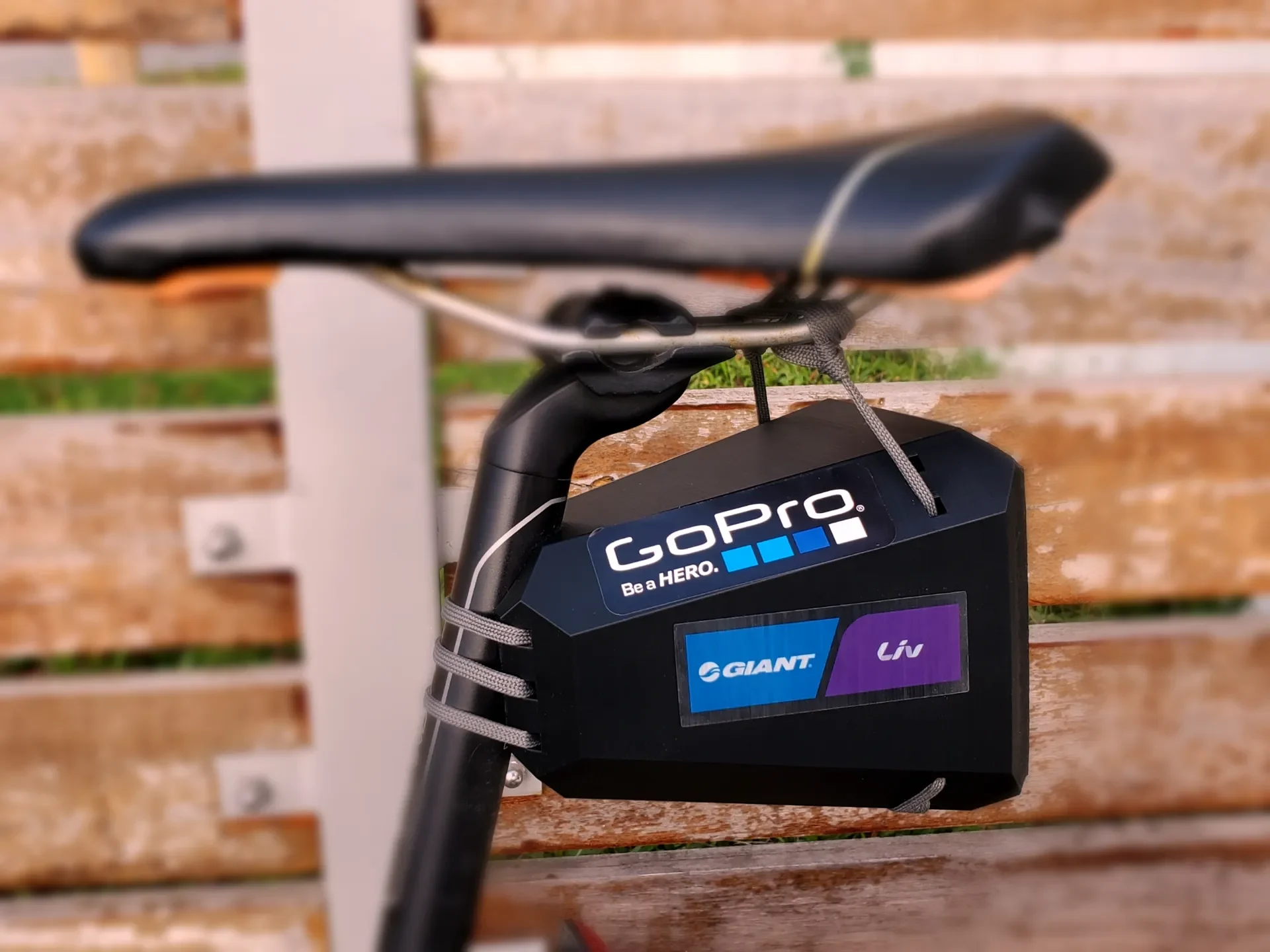

Наконец, мы предлагаем использовать наклейки для лучшего внешнего вида после сборки. Многие владельцы велосипедов обычно привозят с собой всевозможное оборудование, такое как камеры, шлем, велосипед, обувь и так далее.

Если вам распечатываете, нравится или не нравится, у вас есть какие-либо предложения, оставьте свой комментарий, чтобы мы могли учиться и совершенствоваться для следующих моделей.

Приятной поездки!
