Крепление Garmin Varia для велосипедной стойки Ibera

Мне нужно было решить 2 проблемы:

Отодвиньте велосипедный радар Varia подальше от сиденья/подседельного штыря, так как его обзор назад будет закрыт сумкой в багажнике.
Держите Varia достаточно далеко от шины, чтобы она не мешала дополнительному заднему крылу.

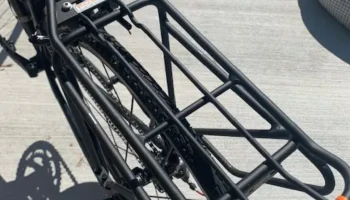

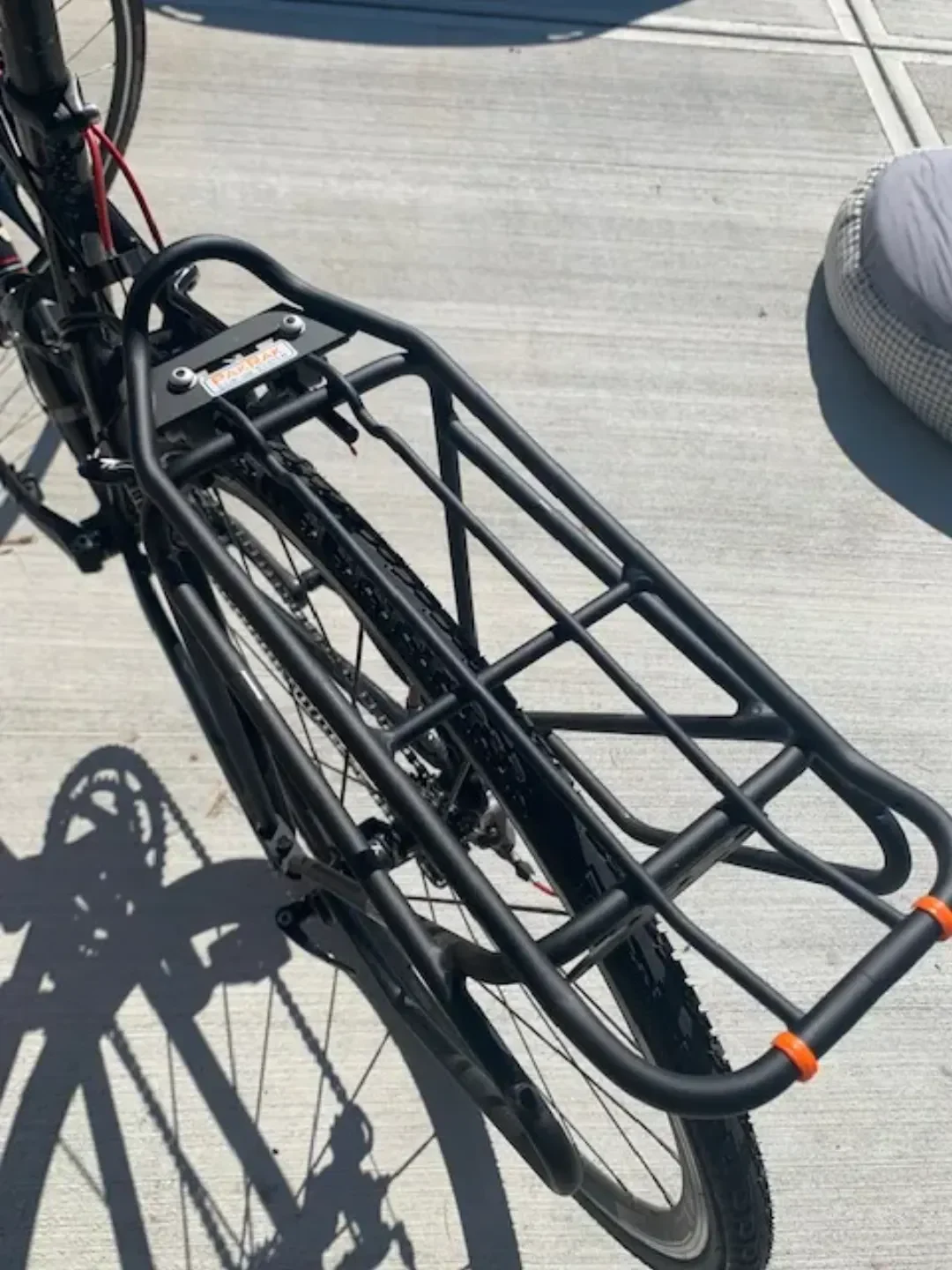

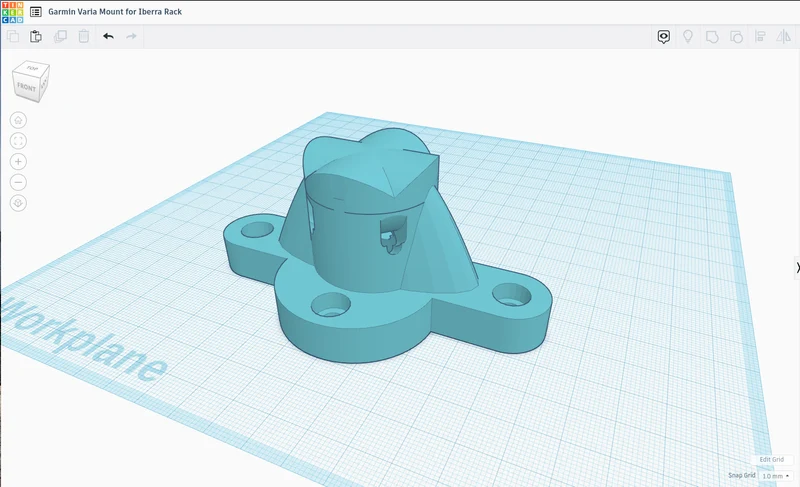

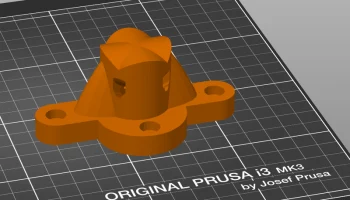

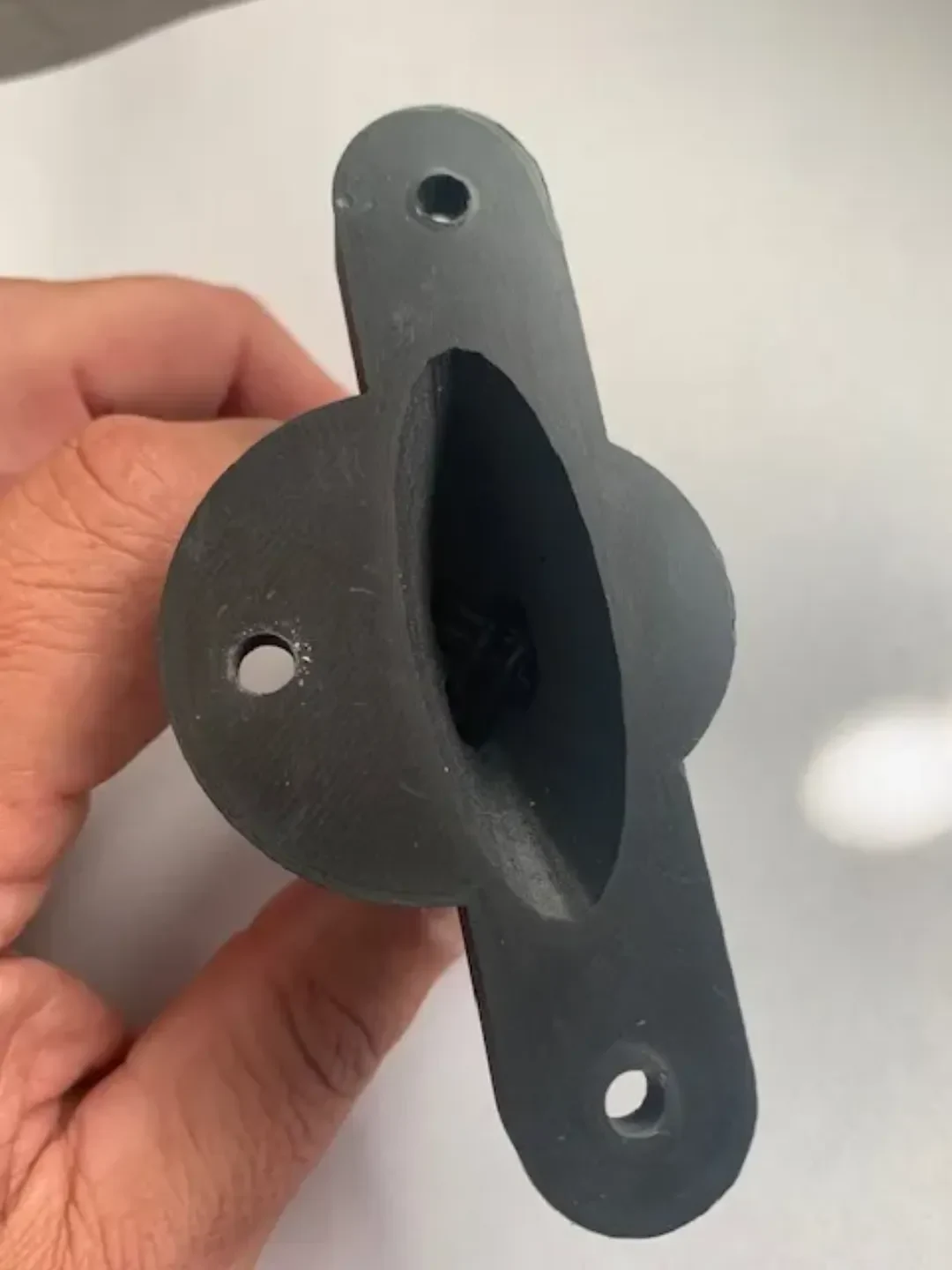

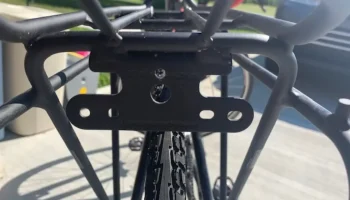

Крепление для велосипедов Ibera имеет удобную обращенную назад пластину для крепления гаджетов. Используя Tinkercad, я разработал крепление, которое будет хорошо совпадать с задней монтажной пластиной Ibera (и имеющимися в ней отверстиями) и отодвигать точку крепления Varia примерно на 2 дюйма назад от задней монтажной пластины.

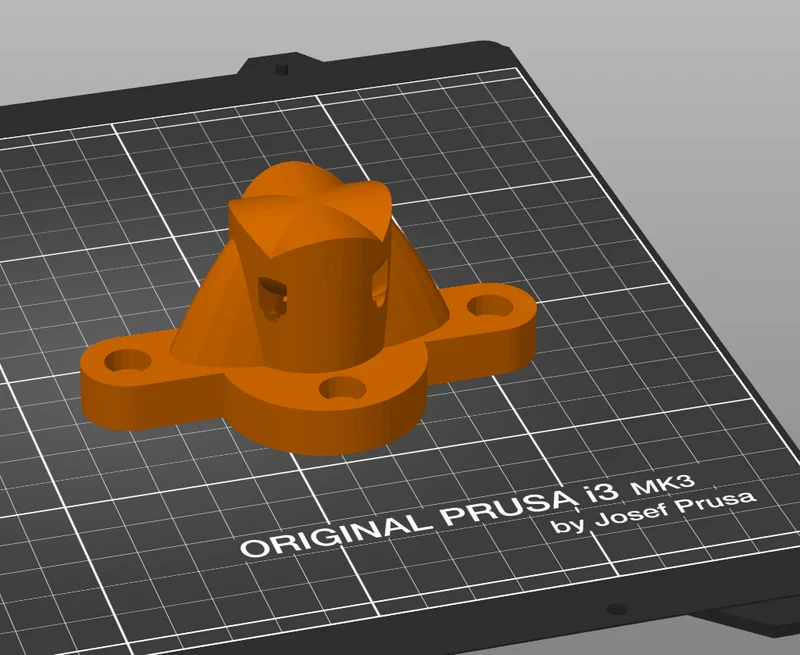

Настройки печати
Принтер: Пруса MK3S
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,1 мм
Заполнение: 15%
Периметры: 4
Глажение: включено, все верхние поверхности
Нить: Hatchbox Carbon Fiber PLA
Части

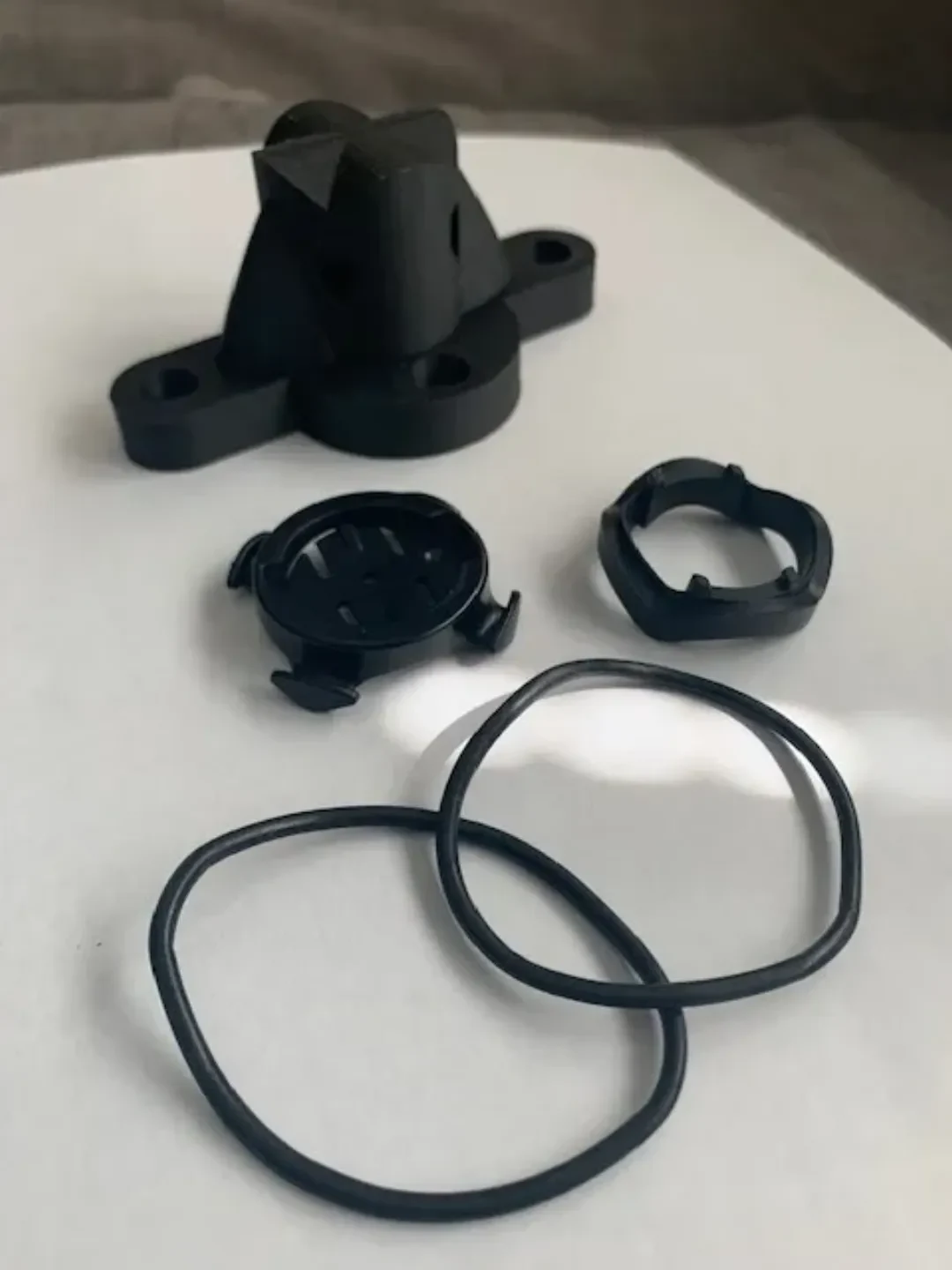

1 — Пластиковое крепление Garmin, предназначенное для крепления Garmin на плоской поверхности. Большинство устройств Garmin поставляются с несколькими креплениями, поэтому вам, возможно, не понадобится приобретать одно из них.
1 — Формованное резиновое крепление Garmin. Это резиновая д��таль, которая вставляется в пластиковое крепление Garmin и предотвращает скольжение крепления Garmin, когда оно прикреплено резинкой к выносу или подседельному штырю. Устройства Garmin обычно поставляются с более чем одним из них.
2 — Резиновые ленты, используемые для крепления Garmin к выносу или подседельному штырю. Устройства Garmin поставляются с дополнительными ремешками, поэтому, возможно, они у вас уже есть.

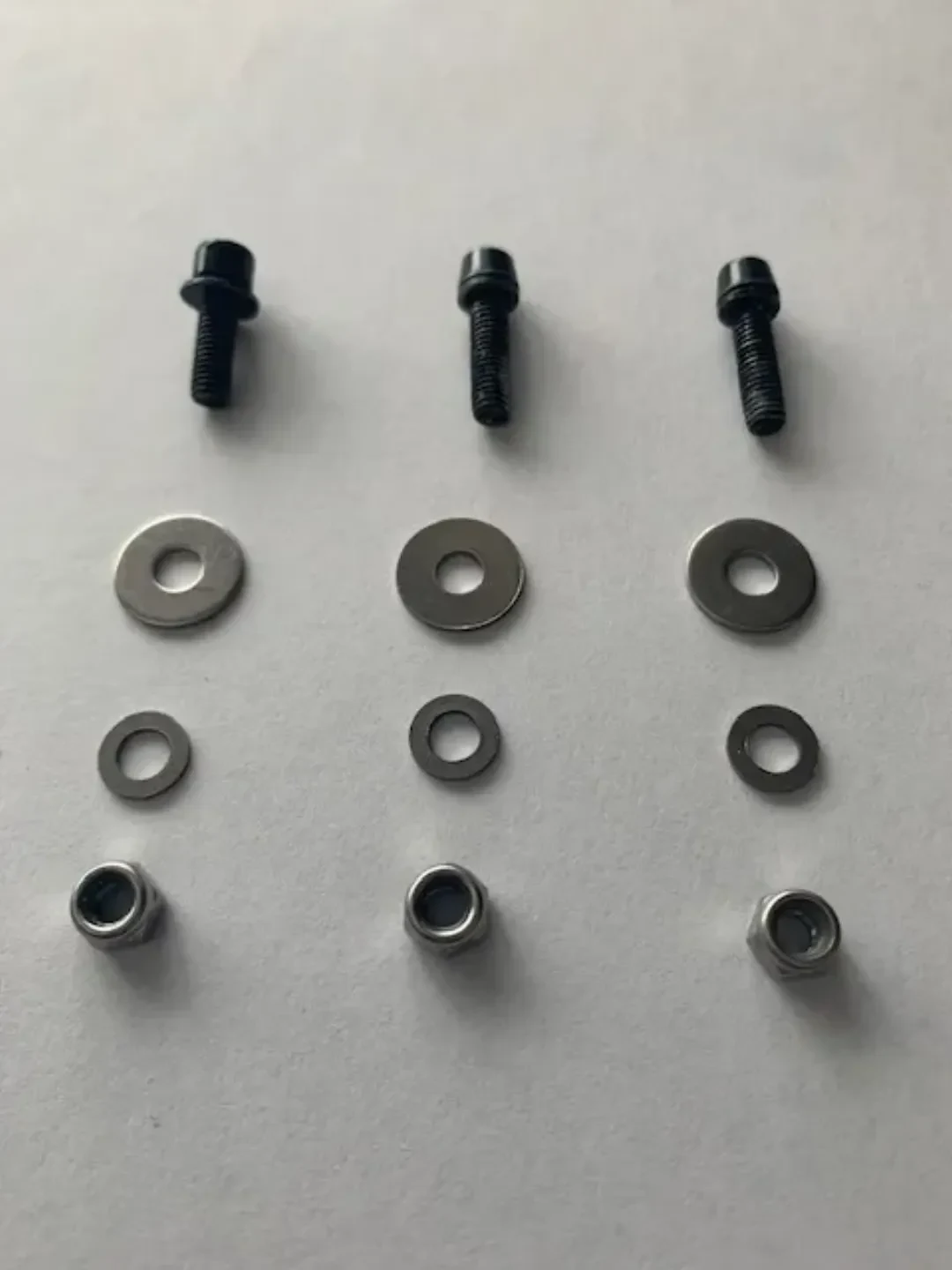

3 — Винты M5x0,8 16 мм с головкой под т��рцевой ключ, нержавеющая или анодированная сталь. Это те же болты, которые используются на большинстве клеток для бутылок с водой. Болты с фланцами могут не входить в монтажные отверстия. Механик местного веломагазина дал мне несколько деталей из корзины с запчастями. (Спасибо, Брайан!)
3 — подкрылковые шайбы М5. Это большие шайбы, показанные на рисунке деталей.
3 — шайбы М5. Это меньшие шайбы, показанные на рисунке деталей.
3 — нейлоковые гайки M5. Вы также можете использовать обычную гайку M5, если вместо этого замените вышеуказанные шайбы M5 стопорными шайбами.

Все металлические детали должны быть изготовлены из нержавеющей стали или устойчивы к ржавчине, так как они будут подвергаться воздействию ненастных погодных условий. Использование шайб двух размеров, наверное, излишне, но мне понравилось, как это выглядит. :-)

Сборка

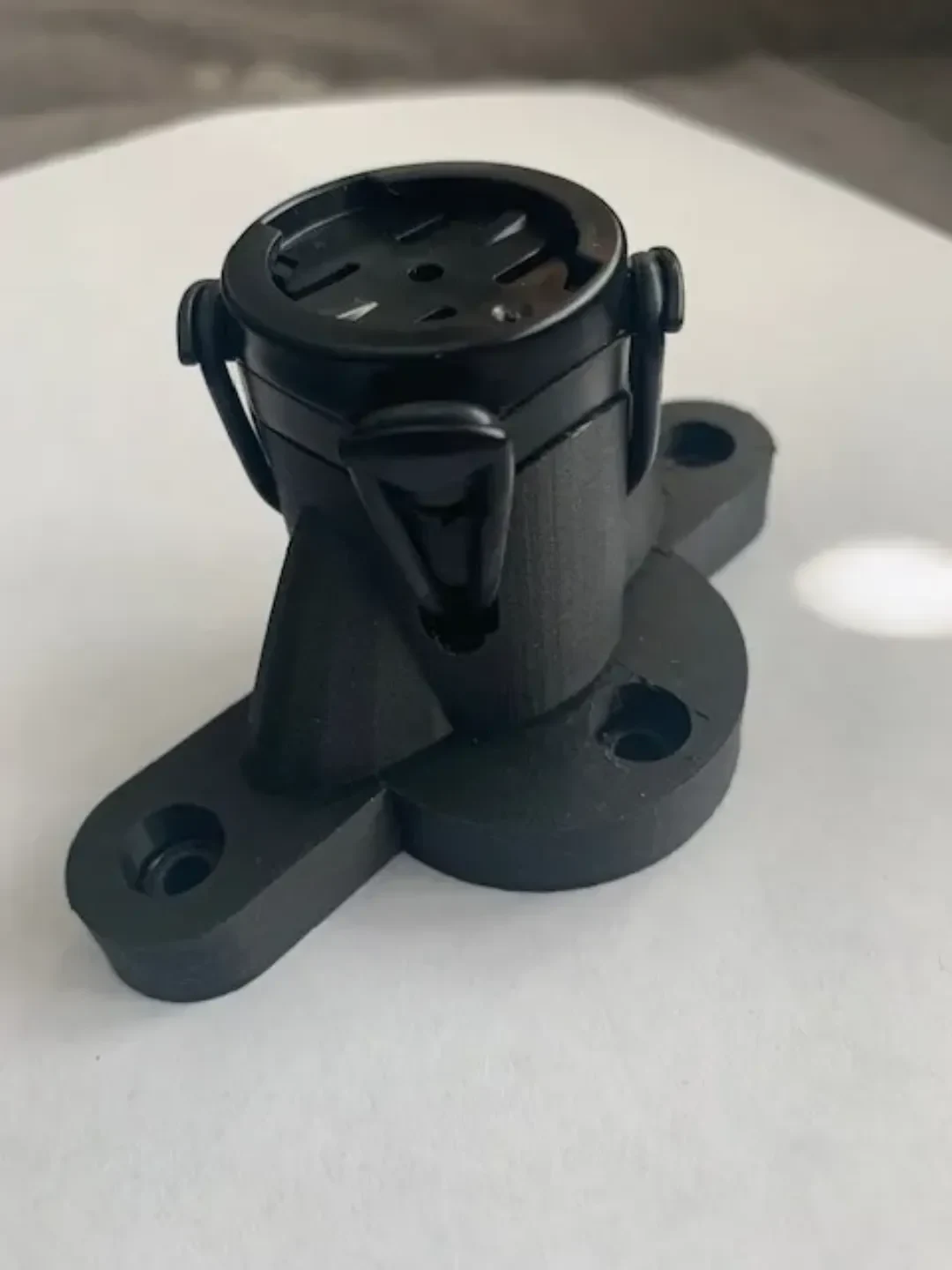

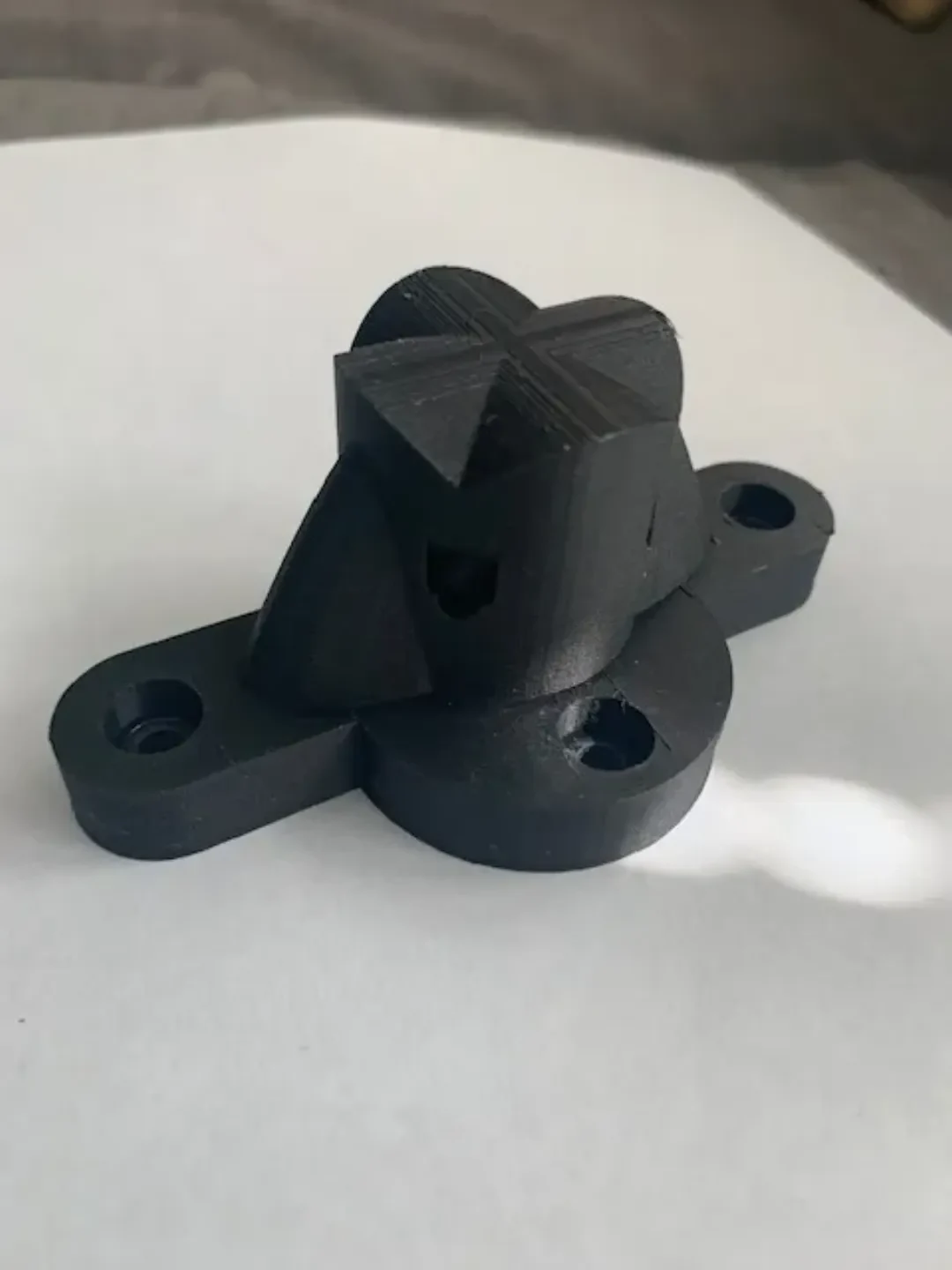

Детали крепления Garmin (пластик и резина) необходимо прикрепить к печатному креплению, и это проще всего сделать в первую очередь. Протолкните первую резиновую ленту через одно из прорезей для ленты (на боковой стороне печатного крепления) снаружи в полость под креплением. Затем, используя небольшой инструмент, например шестигранный ключ, протолкните/протяните конец ленты через противоположное отверстие для ленты, чтобы лента теперь свисала с обеих сторон печатного крепления. Повторите то же самое со второй резинкой, пропустив ее через оставшиеся 2 противоположных прорези для ленты.

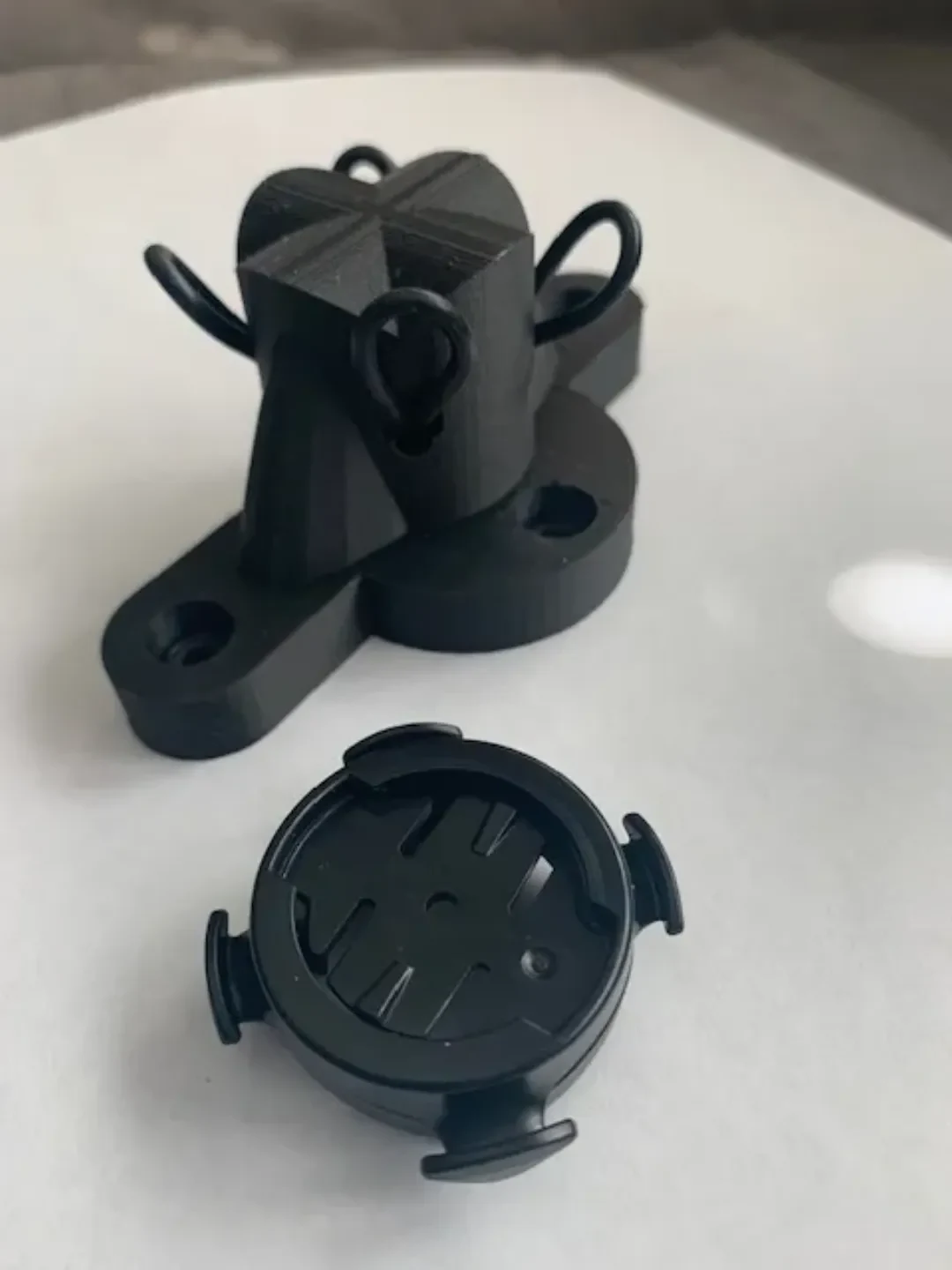

Теперь, когда резиновые ленты на месте, соедините вместе две детали крепления Garmin (пластиковую и резиновую). Они должны хорошо совпадать друг с другом. Затем поместите эти детали на верхнюю часть печатного крепления, расположив резиновую деталь Garmin между печатным креплением и креплением Garmin. Верхняя часть печатного крепления имеет форму основания резинового крепления Garmin, поэтому детали должны плотно прилегать друг к другу. Убедитесь, что слоты в креплении Garmin расположены слева и справа, а не сверху и снизу… когда вы прикрепляете Varia к креплению, вы вставляете его в крепление боком, а затем поворачиваете Varia вниз, чтобы зафиксировать его в креплении Garmin. После того, как детали крепления Garmin будут установлены на печатное крепление, натяните ленты на крючки крепления Garmin так, чтобы они прочно удерживали крепление Garmin на печатном креплении.

Монтаж

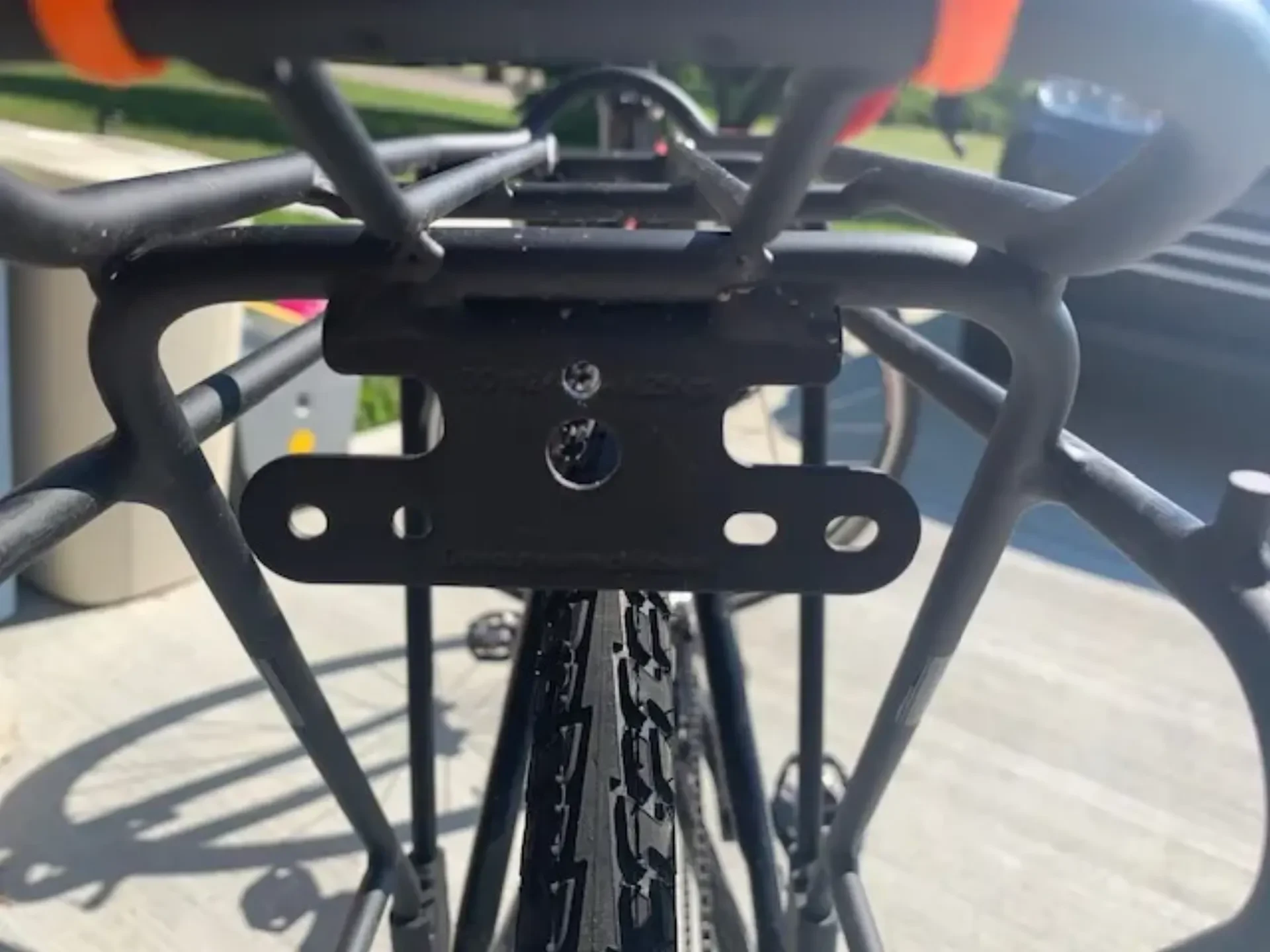

Чтобы использовать все три монтажных отверстия, необходимо просверлить отверстие для верхнего крепежного винта. Стойка изготовлена ​​из алюминия, поэтому вам не понадобится специальное сверло… подойдет любое сверло того же диаметра, что и болт М5. Лучший способ убедиться, что просверленное отверстие расположено правильно, — это прикрепить напечатанное крепление к двум существующим отверстиям (по обе стороны монтажной пластины), а затем использовать напечатанное крепление в качестве направляющей для сверления. Если болт не проходит легко через образовавшееся отверстие, снимите печатное крепление и расширяйте отверстие до тех пор, пока болт не пройдет через него легко, но без большого дополнит��льного пространства для маневра.
